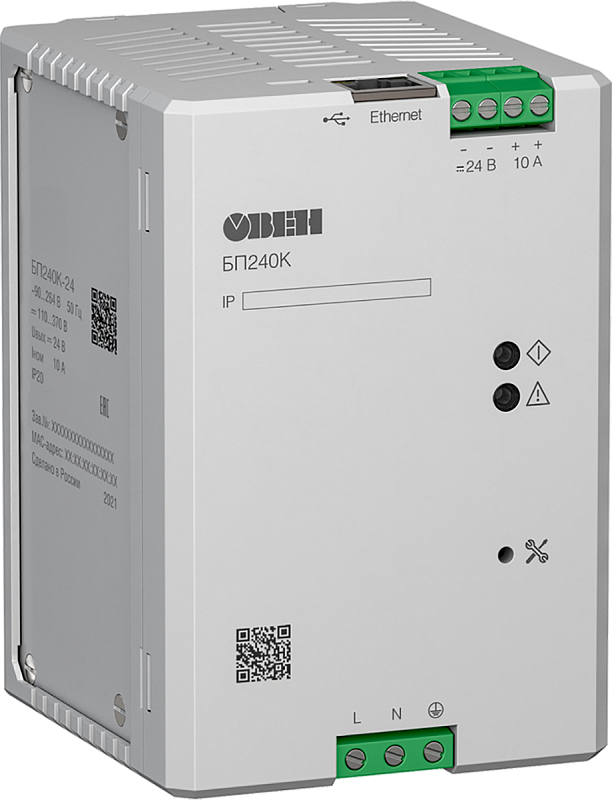

Блок питания ОВЕН БП240К

Арт: G50729

Прибор для питания стабилизированным напряжением =24 В приборов локальной автоматики и распределенных систем

Входное напряжение: ~90…264 В или =110…370 В
Выходное напряжение: =24 В
Выходная мощность: ≤ 240 Вт
Количество каналов: 1
Защита от импульсного тока, перенапряжения, коротких замыканий
Защита: IP20
Монтаж: на DIN-рейку

В закладки

23 880 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Блок питания БП240К-24 предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем. Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud

Особенности:

Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB)
Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost)
Защита от импульсного тока, перенапряжения, коротких замыканий
Минимальный уровень пульсаций (менее 0,5 %)
Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов
Расширенный климатический диапазон: −40…+70°С – без снижения рабочих характеристик
Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм)

Технические характеристики:

Параметр	Значение
Выходные параметры
Номинальное напряжение	=24 В
Номинальный ток	10 А
Номинальная мощность	240 Вт
Диапазон подстройки выходного напряжения	22,5…29,0 В
Нестабильность выходного напряжения от входного напряжения	±0,7%
Нестабильность выходного напряжения от выходного тока	±2%
Коэффициент температурной нестабильности	±0,02% °С
Размах напряжения шума и пульсаций (межпиковое)	≤ 120 мВ
Время установления выходного напряжения	≤ 2,5 с
Входные параметры
Напряжение питания	~90…264 В
Частота переменного тока	47…63 Гц
Напряжение питания	=110…370В
Номинальный ток потребления	≤ 3,25 А
Пусковой ток	≤ 35 А
КПД при номинальной нагрузке	≥ 90%
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	120…125% от Iном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3	Критерий качества А
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013	Класс А
Степень защиты по ГОСТ 14254	IP20
Категория перенапряжения по ГОСТ IEC 61204-7	I
Степень загрязнения по ГОСТ Р 50030.1	2
Электрическая прочность изоляции: вход-выход, вход-порт Ethernet вход-корпус выход-порт Ethernet	3000 В 1500 В 1000 В
Сопротивление изоляции (вход-выход-корпус) при 500 В	≥ 20 МОм
Ethernet (заводская установка)
IP-адрес	192.168.1.99
Маска подсети	255.255.255.0
IP-адрес шлюза	192.168.1.1
USB
Протокол для подключения к OwenConfigurator	Owen Auto Detection Protocol
Окружающая среда
Рабочий диапазон температур окружающей среды	−40…+70°С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги	≤ 80%
Атмосферное давление	84...106,7 кПа
Температура хранения и транспортирования	−40…+70°С
Прочее
Срок эксплуатации	10 лет
Средняя наработка на отказ	70 000 ч
Вес	≤ 1250 г
Тип автоматического выключателя	10...16 A (характеристика B, C, D или аналогичная)
Габаритные размеры	125×85×95 мм

Габаритные размеры и схема подключения

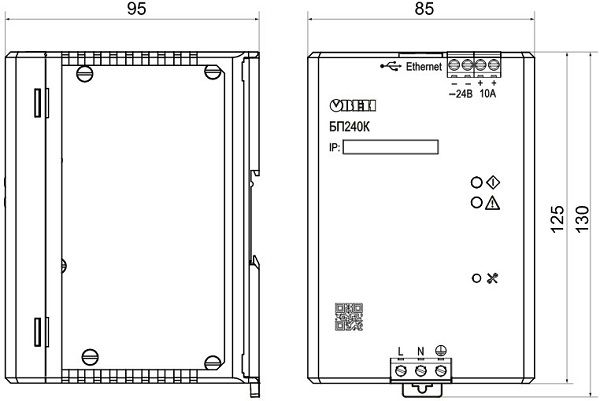

Габаритные и установочные размеры БП240К

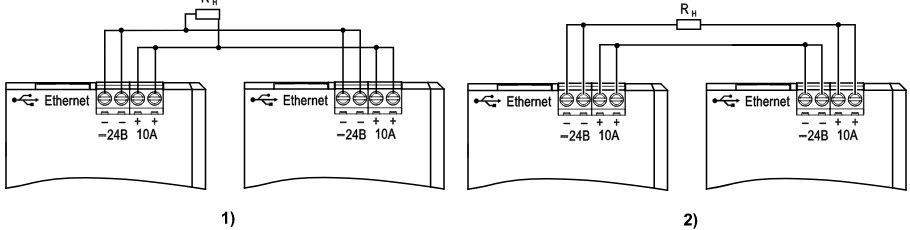

Параллельное (1) и последовательное (2) подключение блока питания БП240К

Версия: 2023-01-16-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации БП240К-24	20.09.2022	1.84 Мб
Декларация о соответствии на БП240К-24	20.09.2022	0.93 Мб
