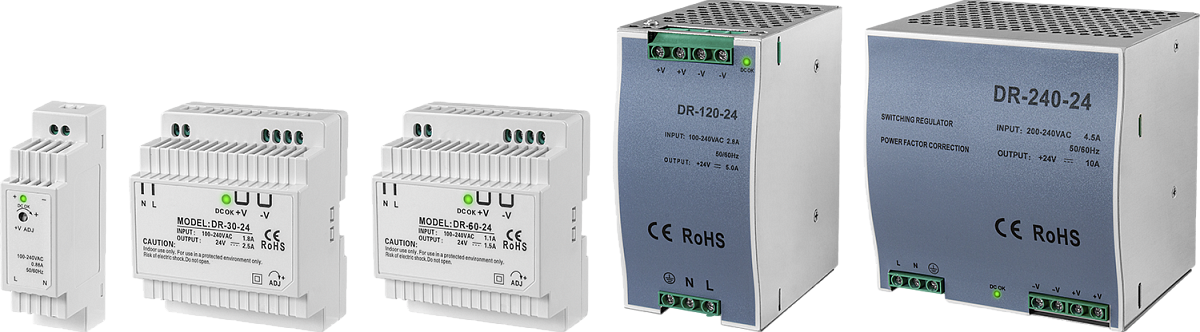

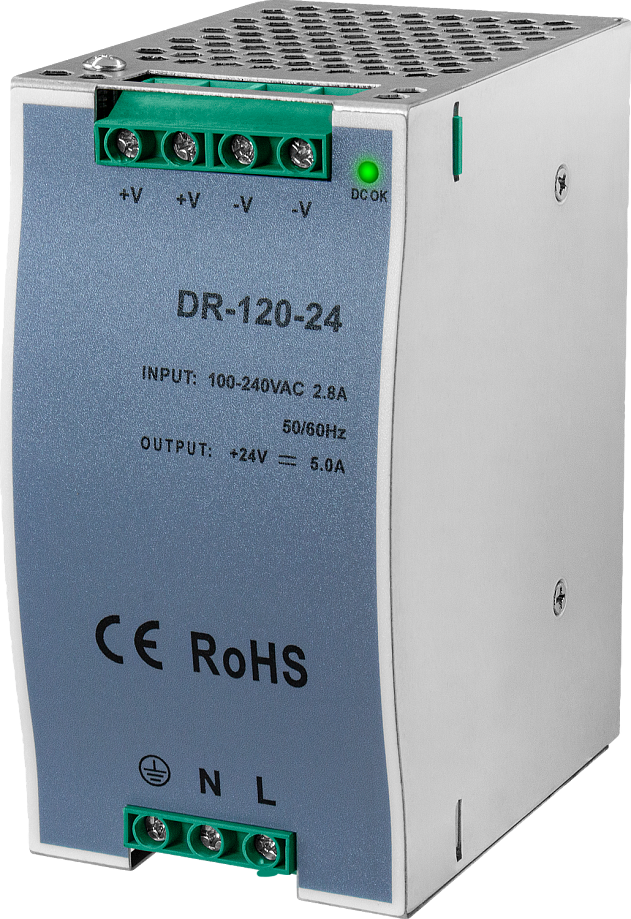

Блок питания DR

Блок питания предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение =12 В или =24 В

Входное напряжение: ~100...240 В, ~200...240 В (в зависимости от модификации)
Выходное напряжение: =12 В или =24 В
Выходная мощность:15 Вт, 30 Bт, 60 Вт, 120 Bт, 240 Bт
Количество выходных каналов: 1
Защита от короткого замыкания, перенапряжения, перегрузок и перегрева
Амплитуда пульсаций выходного напряжения: ≤ 80...150 мВ
Монтаж: на DIN-рейку

В закладки

от 1 388 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Блок питания предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение =12 В или =24 В. Применяется в системах автоматизации бытового и промышленного назначения (автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение и т. п.) для питания контроллеров, камер видеонаблюдения, моторных приводов, измерительных датчиков и т. п.

Особенности:

Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения
Установка на DIN-рейку типа TS-35/7,5 или TS-35/15
Возможность подстройки выходного напряжения поворотом регулировочного винта (по часовой стрелке — увеличение, против — уменьшение)
Защита от короткого замыкания, перенапряжения и перегрузок
Защита от перегрева (только DR-120, DR-240)
Естественное воздушное охлаждение
Индикация рабочего состояния: горит зеленый светодиод (погас — сработала защита)

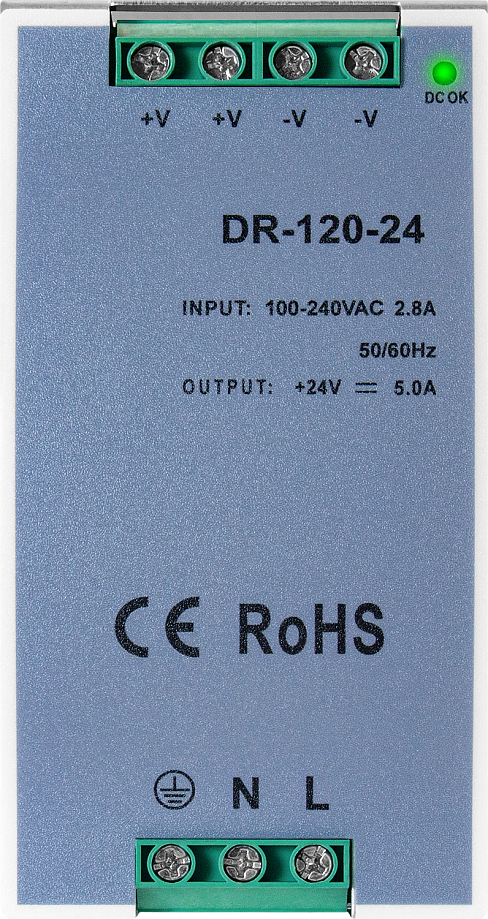

Сдвоенные клеммы питания для удобного подключения (кроме DR-15)

Технические характеристики:

Параметр		Значение
Параметр		DR-15-12	DR-15-24	DR-30-12	DR-30-24	DR-60-12	DR-60-24	DR-120-12	DR-120-24	DR-240-12	DR-240-24
Выход	Выходная мощность	15 Вт		30 Вт		60 Вт		120 Вт		240 Вт
	Выходное напряжение	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В
	Подстройка выходного напряжения	10,8...13,2 В (для =12 В) 21,6...26,4 В(для =24 В)						12...14 В (для =12 В) 24...28 В (для =24 В)
	Выходной ток	1,25 А	0,63 А	2,5 А	1,5 А	5 А	2,5 А	10 А	5 А	20 А	10 А
	Амплитуда пульсаций выходного напряжения	≤ 120 мВ	≤ 150 мВ	≤ 120 мВ	≤ 150 мВ	≤ 120 мВ	≤ 150 мВ	≤ 80 мВ
	Нестабильность выходного напряжения	±1%						±2%	±1%
	Линейное регулирование	±1%						±0,5%
	Нестабильность по нагрузке	±1%
	Время установки, нарастания выходного напряжения	1000 мс, 50 мс		100 мс, 30 мс				500 мс, 70 мс		800 мс, 40 мс
	Время удержания выходного напряжения при пропадании сети	70 мс/230 В 16 мс/115 В		100 мс/230 В 21 мс/115 В		100 мс/230 В 23 мс/115 В		36 мс/ 230 В 32 мс/ 115 В		24 мс/ 230 В 24 мс/ 115 В
Вход	Входное напряжение	~100...240 В, 50/60 Гц								~200...240 В, 50/60 Гц
	КПД	84%	85%	81%	83%	82%	84%	80%	84%	80%	84%
	Пусковой ток	35 А/115 В 65 А/230 В		15 А/115 В 30 А/230 В		18 А/115 В 36 А/230 В		20 А/115 В 40 А/230 В		27 А/115 В 45 А/230 В
Порог срабатывания защиты от перегрузки	по току	105...150%
Порог срабатывания защиты от перегрузки	по напряжению	13,8...16,2 В	27,6...32,4 В	13,8...16,2 В	27,6...32,4 В	13,8...16,2 В	27,6...32,4 В	15...16,5 В	29...33 В	15...16,5 В	30... 36 В
Безопасность электро - оборудования	Напряжение пробоя вход/выход	3 кВ
Безопасность электро - оборудования	Сопротивление изоляции	100 МОм при =500 В
Окр. среда	Рабочая температура	−20... +50°С						−20... +60°С
	Влажность	20...90%RH
	Режим хранения	−40...+85°С, 10...95%RH
	Температурный коэффициент	±0,03%/°C (0...+50°C)
	Вибрация	10...500 Гц, 2G 10 мин/1 цикл, длительность 60 мин, по каждой оси X, Y, Z
Прочее	Материал корпуса	пластик						металл
	Степень защиты (со стороны лицевой панели)	IP20
	Габаритные размеры	93×25×56 мм		93×77×56 мм				125×66×100 мм		125×126×100 мм
	Вес	85 г		217 г				546 г		929 г

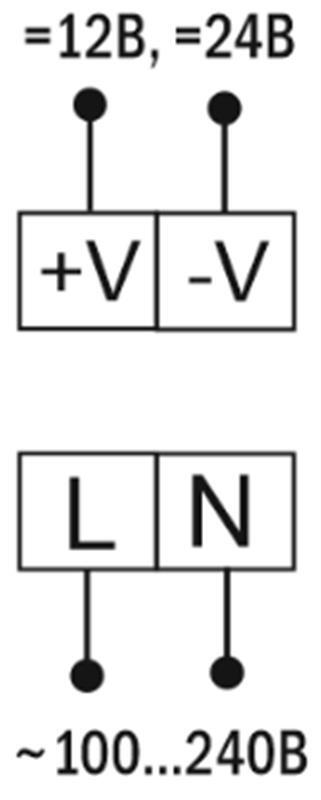

Схемы подключения

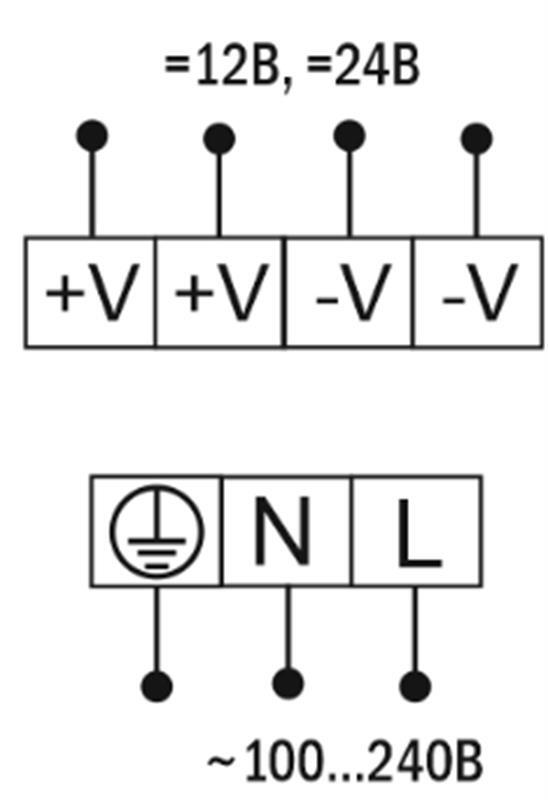

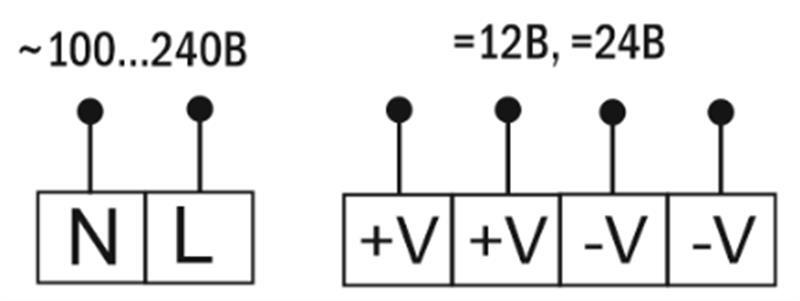

DR-15	DR-30, DR-60

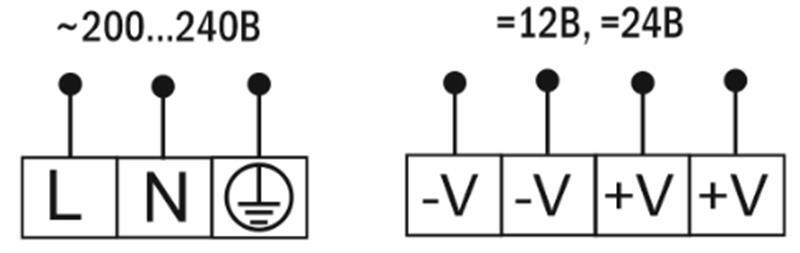

DR-120	DR-240

Габаритные размеры

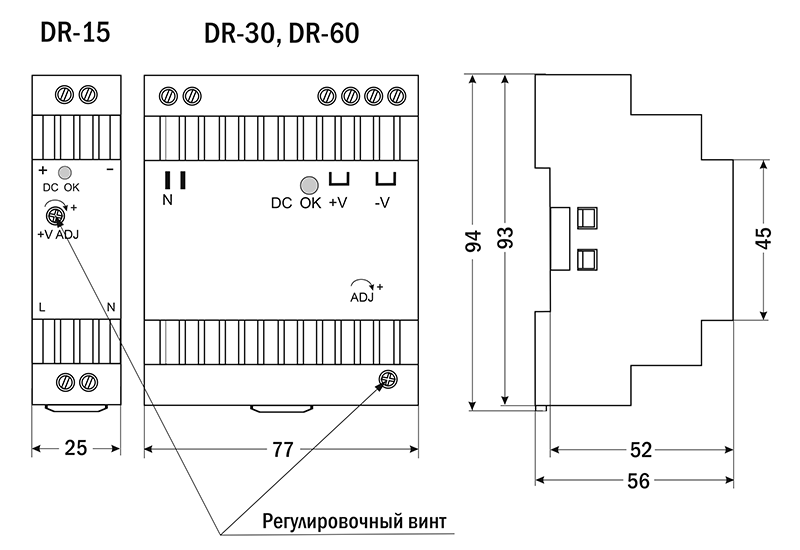

DR-15, DR-30, DR-60

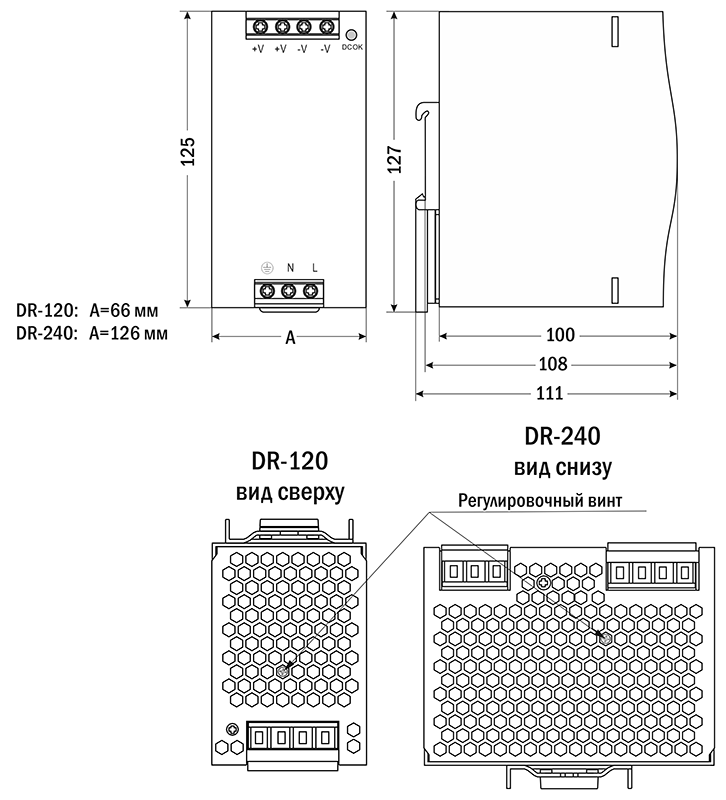

DR-120, DR-240

Версия: 2022-07-01-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	1.02 Мб

Артикул	Выходная мощность, Вт	Выходное напряжение, В	Срок поставки	Стоимость
15 30 60 120 240	12 24

Артикул	Модель	Выходная мощность, Вт	Выходное напряжение, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Выходная мощность, Вт	Выходное напряжение, В	Срок поставки	Стоимость
K18370	DR-15-12	15	12	Со склада	1388 руб. – +
K18375	DR-15-24	15	24	Со склада	1388 руб. – +
K18371	DR-30-12	30	12	Со склада	1688 руб. – +
K18376	DR-30-24	30	24	Со склада	1688 руб. – +
K18372	DR-60-12	60	12	Со склада	2175 руб. – +
K18377	DR-60-24	60	24	Со склада	2175 руб. – +
K18373	DR-120-12	120	12	Со склада	4500 руб. – +
K18378	DR-120-24	120	24	Со склада	4500 руб. – +
K18374	DR-240-12	240	12	Со склада	8625 руб. – +
K18379	DR-240-24	240	24	Со склада	8625 руб. – +

Артикул	Модель	Выходная мощность, Вт	Выходное напряжение, В	Срок поставки	Стоимость
K18370	DR-15-12	15	12	Со склада	1388 руб. – +
K18375	DR-15-24	15	24	Со склада	1388 руб. – +
K18371	DR-30-12	30	12	Со склада	1688 руб. – +
K18376	DR-30-24	30	24	Со склада	1688 руб. – +
K18372	DR-60-12	60	12	Со склада	2175 руб. – +
K18377	DR-60-24	60	24	Со склада	2175 руб. – +
K18373	DR-120-12	120	12	Со склада	4500 руб. – +
K18378	DR-120-24	120	24	Со склада	4500 руб. – +
K18374	DR-240-12	240	12	Со склада	8625 руб. – +
K18379	DR-240-24	240	24	Со склада	8625 руб. – +
