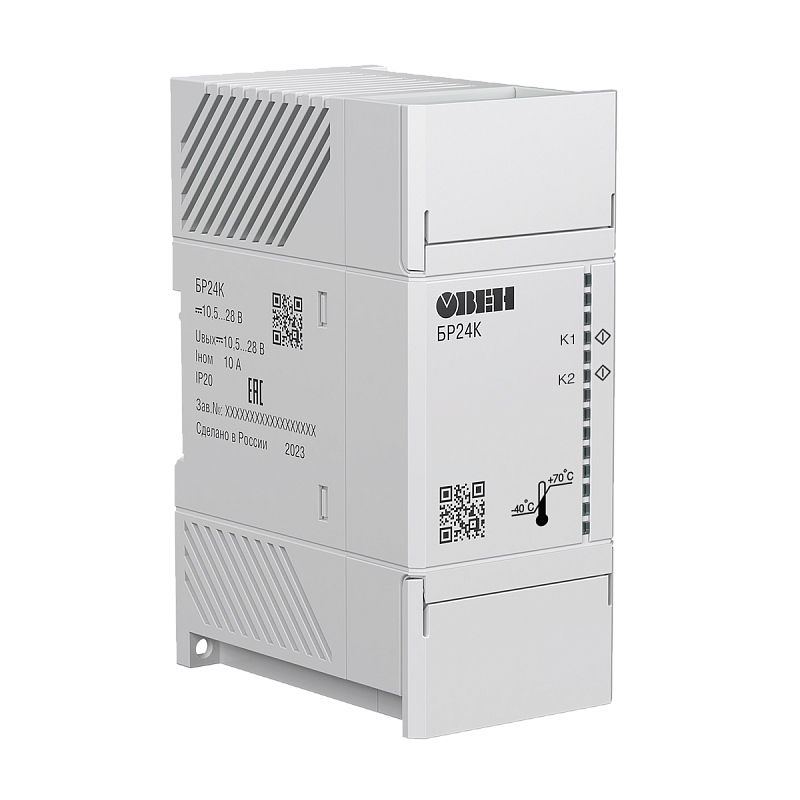

Блок резервирования ОВЕН БР24К

Арт: O48903

Прибор для резервирования двух блоков питания или источников бесперебойного питания на одну нагрузку

В закладки

2 400 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Блок резервирования БР24К предназначен:

для резервирования двух блоков питания или источников бесперебойного питания на одну нагрузку;
для корректной работы блоков питания при параллельном подключении, также и при двухкратном наращивании выходной мощности.

Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с блоками питания производства ОВЕН в системах АСУ ТП, а также прочих отраслях в промышленности.
Основные функции:

Обеспечение резервированного питания.
Диапазон входных напряжений постоянного тока (Uвход) от 10,5 до 28 В.
Номинальный Iвход – две линии до 10 А.
Режим статического резервирования Istat.boost 125 %– две линии до 12,5 А.
Светодиодная индикация, наличие дискретного выхода типа «сухой контакт»;
Защита от перенапряжения на выходе, защита входа по току, от переполюсовки;
Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
Удобный монтаж в шкаф автоматики: корпус шириной 52 мм.

Примеры применения

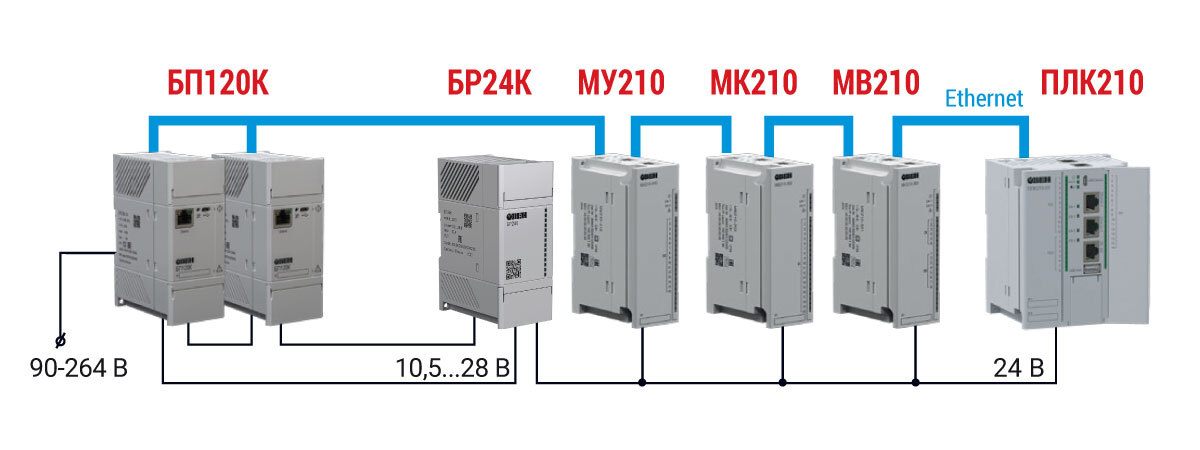

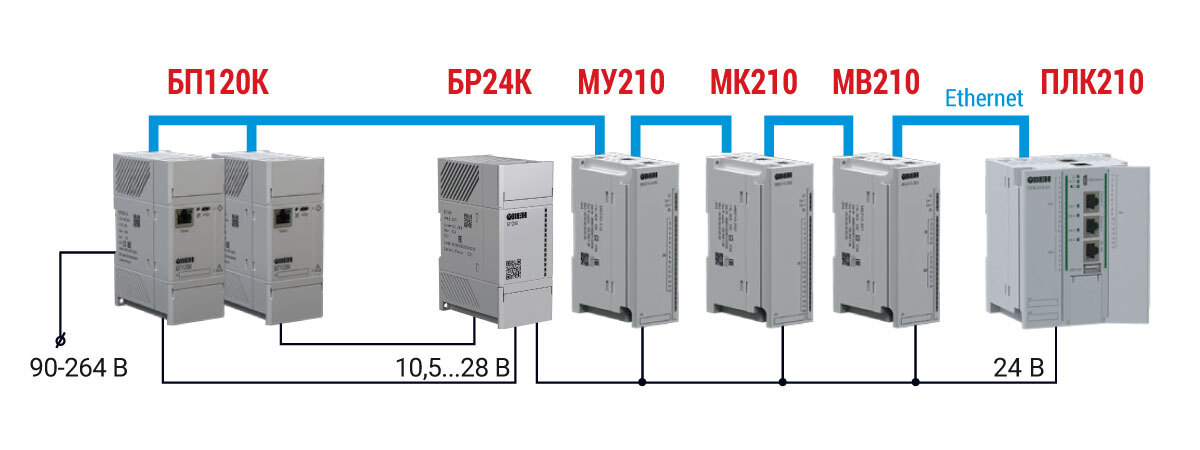

Резервированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня	Двухкратное наращивание выходной мощности и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня

Технические характеристики:

Параметр	Значение
Общие сведения
Диапазон входных напряжений постоянного тока (UВХОД)	От 10,5 до 28 В
Номинальный входной ток	Две линии до 10 А
Статичный Boost	Две линии до 12,5 А
Падение напряжения вход/выход, типовое	0,1 В при I_выход= 10 А
Защиты
Защита от переполюсовки	Есть, до 30 В в течение 10 минут
Защита входа по току	Силовой автоматический выключатель, 16 A (характеристика B,C)
Защита от перенапряжения на выходе (OVP)	Есть, до 36 В
Характеристики выхода
КПД	98,5 % при 12 B DC 99 % при 24 В DC
Номинальное напряжение	U_вход–0,1 B при I_выхода=10 А
Номинальный ток на выходе*	10 А
Статичный Boost	12,5 А
Возможность последовательного подключения	Нет
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N1
Степень защиты по ГОСТ 14254–2015	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	III
Электрическая прочность изоляции (вход-корпус, выход-корпус)	500 В
Дискретные выходы
Коммутационный контакт	Сухой контакт
Максимальная нагрузка на контакт	30 В DC,100 мА
Функции	Сигнализация «Резервирование OK»
Рабочие условия эксплуатации
Рабочий диапазон температур окружающей среды (Т_окруж)	-40...+70°С
Относительная влажность воздуха	от 30 до 98 % без конденсации влаги
Атмосферное давление	84…106,7 кПа
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Срок хранения	> 2 лет
Средняя наработка на отказ	70 000 ч
Вес
без упаковки	< 0,17 кг
в упаковке	< 0,27 кг
ПРИМЕЧАНИЕ * При параллельном подключении с целью двухкратного наращивания мощности выходной ток может быть до 20 А

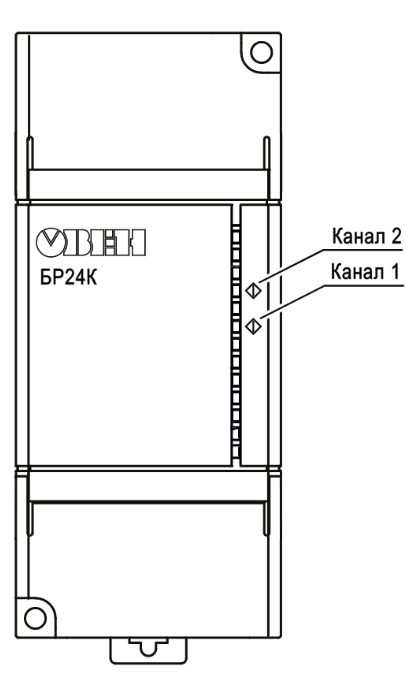

Индикация

Светодиод	Состояние	Значение
Канал 1 (зеленый)	Светится	Источник питания, подключенный к каналу 1, исправен
Канал 1 (красный)	Светится	Переполюсовка в канале 1
Канал 2 (зеленый)	Светится	Источник питания, подключенный к каналу 2, исправен
Канал 2 (красный)	Светится	Переполюсовка в канале 2

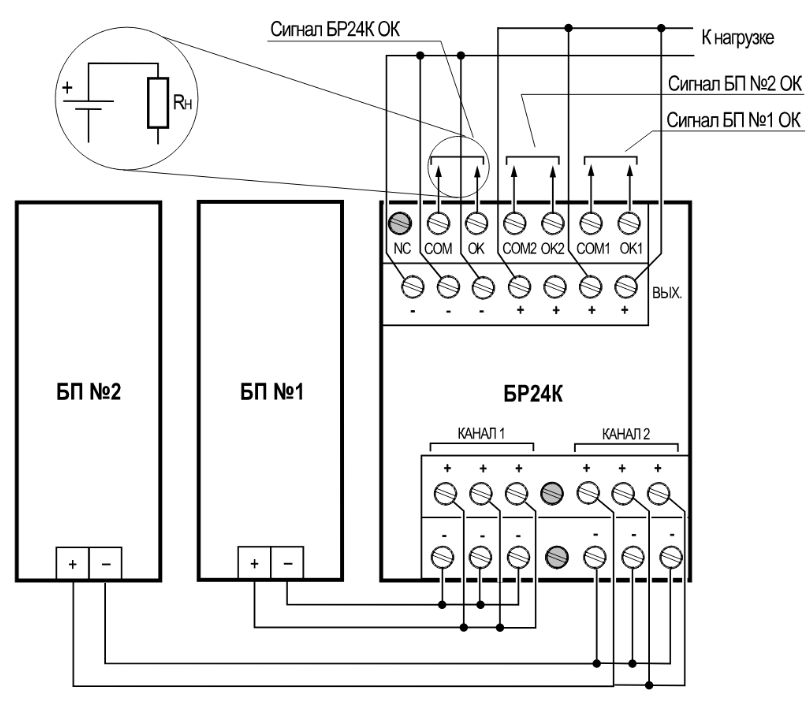

Назначение контактов и схема подключения БР24К

При нагрузке менее 5 А допускается подключение к одной плюсовой и одной минусовой клеммам. При подключении нагрузки выше 5 А, но меньше 7,5 А следует подключать по две клеммы «+» и «–». В случае подключения нагрузок более 7,5 А обязательно подключать по три клеммы «+» и «–». При параллельном подключении с целью двухкратного наращивания мощности следует учесть, что если один из источников питания выйдет из строя, то второй источник не сможет обеспечить двухкратную нагрузку и уйдет в защиту.

Сигнал	Значение
БР24К ОК (замкнут)	Выход прибора работает. Работают оба входных канала
БП№1 ОК (замкнут)	Канал 1 работает
БП№2 ОК (замкнут)	Канал 2 работает

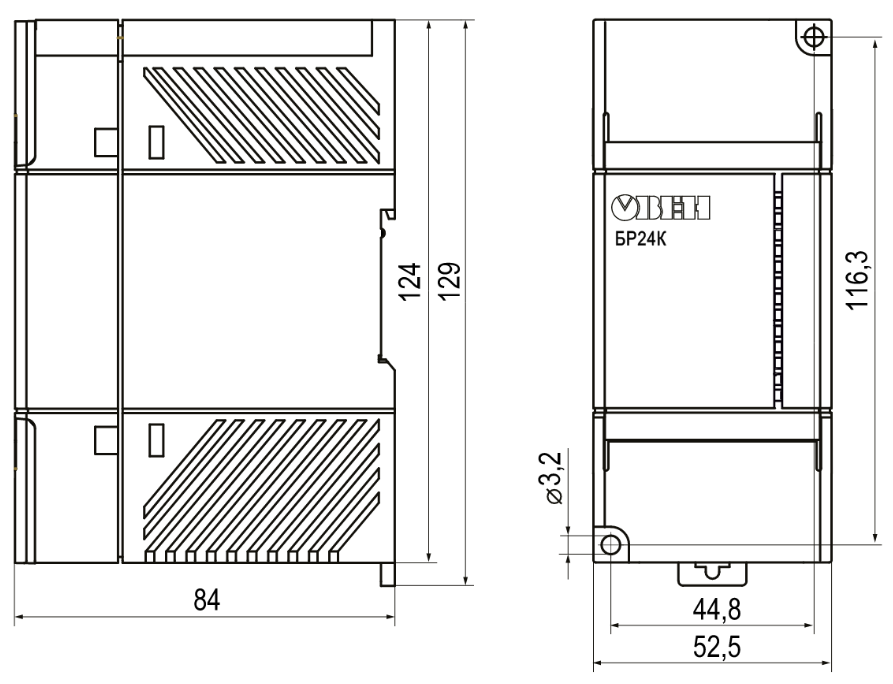

Габаритные размеры

Версия: 2024-02-29-ШАР
