Силовые блоки ФИУ

Прибор для обеспечения регулирования мощности методом фазо-импульсного управления на однофазной нагрузке

Входное напряжение: =5...30 В
Коммутируемый ток: 50...320 А
Коммутируемое напряжение: ~30...380 В
Метод регулирования: фазо-импульсное управление
Количество фаз: 1
Интерфейс: RS-485
Монтаж: в шкаф

В закладки

от 16 704 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Силовые блоки ФИУ предназначены для обеспечения регулирования мощности методом фазо-импульсного управления на однофазной нагрузке.

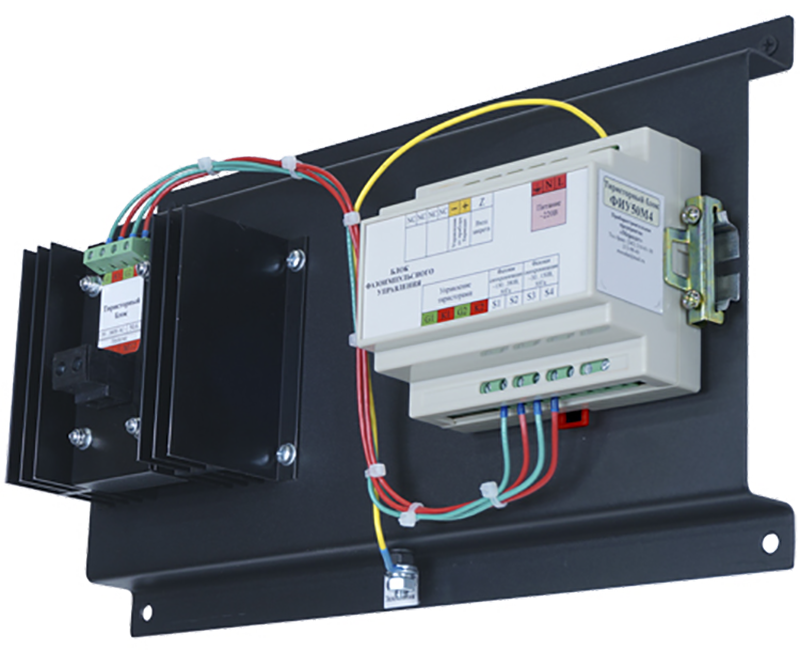

Блоки ФИУ конструктивно состоят из пары тиристоров с радиаторами и микроконтроллерного управляющего блока, собранных на одном основании. Этот блок получает требуемое значение мощности от регулятора Термодат в цифровом виде и высчитывает соответствующий угол открытия тиристоров. При отсутствии управляющего сигнала блок отключает нагрузку.

Силовой блок ФИУ позволяет работать на напряжениях от 30 до 380 В. Из-за наличия опасного для жизни напряжения на токоведущих элементах конструкции в целях безопасности блоки рекомендуется размещать в силовом шкафу.

Технические характеристики:

Параметр	Значение
Общие
Время срабатывания	≤10 мс
Сопротивление изоляции между входом и выходом	10⁶ Ом при =500 В
Напряжение пробоя между входом и выходом	1000 В
Рабочая температура окружающей среды	+5...+45°C*
Интерфейс	RS-485
Протокол	Modbus ASCII
Вход
Входное напряжение управляющего сигнала	=5...30 В
Ток управляющего сигнала	≤30 мА
Выход
Коммутируемое напряжение	~30...380 В

* - С ростом температуры окружающей среды выше номинальной (+45°С) величина коммутируемого тока снижается до 30% от максимальной.

Модели:

Название	Коммутируемый ток	Тепловыделение
ФИУ50М4	50 А	52 Вт
ФИУ125Т1	125 А	150 Вт
ФИУ160Т2	160 А	192 Вт
ФИУ320ТВ2	320 А	225 Вт

Версия: 2021-08-09-ШАР

Артикул	Номинальная сила тока в нагрузке, А	Срок поставки	Стоимость
50 125 160 320

Артикул	Номинальная сила тока в нагрузке, А	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Номинальная сила тока в нагрузке, А	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
