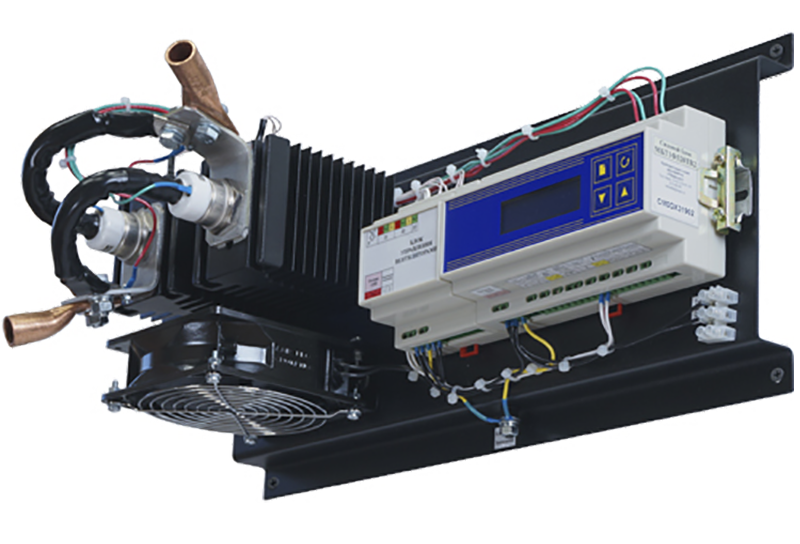

Силовые блоки МБТ предназначены для регулирования мощности на одно- или трехфазной нагрузке. Они рассчитаны на работу c регуляторами Термодат или с другими устройствами управления. Дополнительно выходное напряжение или мощность могут задаваться вручную, переменным резистором или кнопками на передней панели.
Блоки имеют панель индикации с алфавитно-цифровым индикатором. Кнопки на панели индикации позволяют выбирать режим работы. В рабочем режиме на индикацию выводится задаваемая мощность и служебная информация. Микроконтроллер осуществляет управление блоком, реализует выбранный метод управления мощностью, а также предоставляет дополнительные функции, такие как ограничение скорости изменения мощности и защиту от неполнофазного включения трехфазных блоков.
Технические характеристики:
Параметр | Значение |
Общие |
Время срабатывания | ≤10 мс |
Сопротивление изоляции между входом и выходом | 106 Ом при =500 В |
Напряжение пробоя между входом и выходом | 1000 В |
Питание | ~220 В, 50 Гц |
Вход |
Входное напряжение управляющего сигнала | =5...30 В |
Ток управляющего сигнала | ≤20 мА |
Выход |
Коммутируемое напряжение | ~150...380 В |
Модели:
Название
| Коммутируемый ток | Количество фаз
| Тепловыделение
|
МБТ1Ф50М2
| 50 А
| 1 | 54 Вт
|
МБТ1Ф125Т1
| 125 А
| 1 | 195 Вт
|
МБТ1Ф160Т2
| 160 А
| 1 | 195 Вт
|
МБТ1Ф320ТВ2 | 320 А | 1 | 450 Вт |
МБТ3Ф125Т1 | 125 А | 3 | 450 Вт |
МБТ3Ф160Т3 | 160 А | 3 | 580 Вт |
МБТ3Ф320ТВ2 | 320 А | 3 | 1155 Вт |
