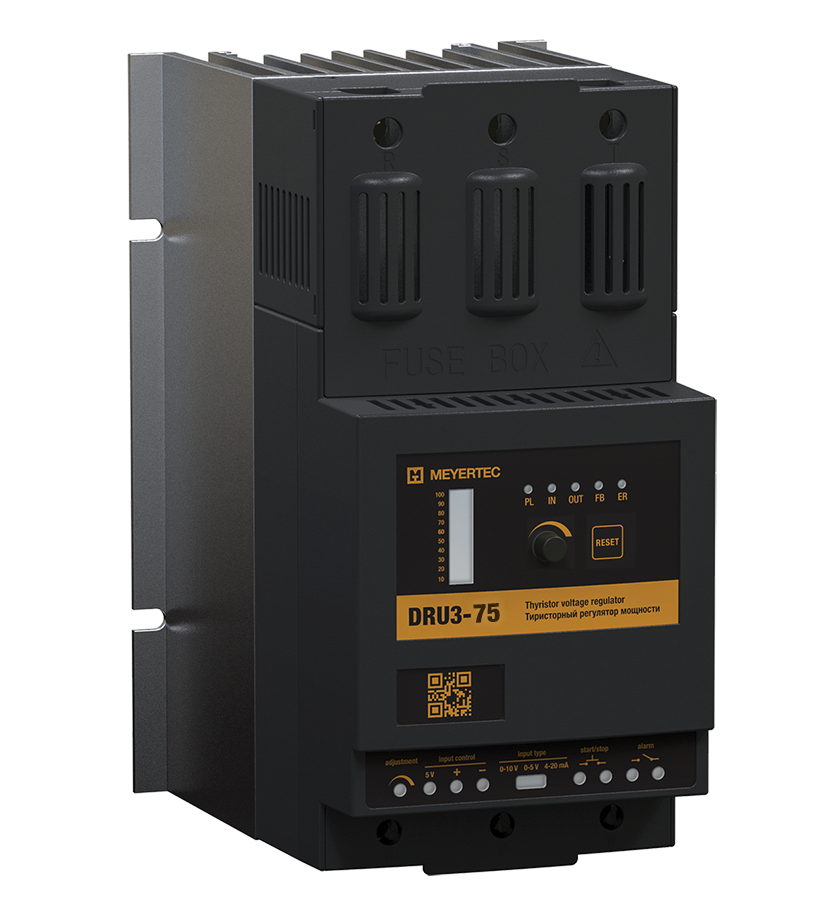

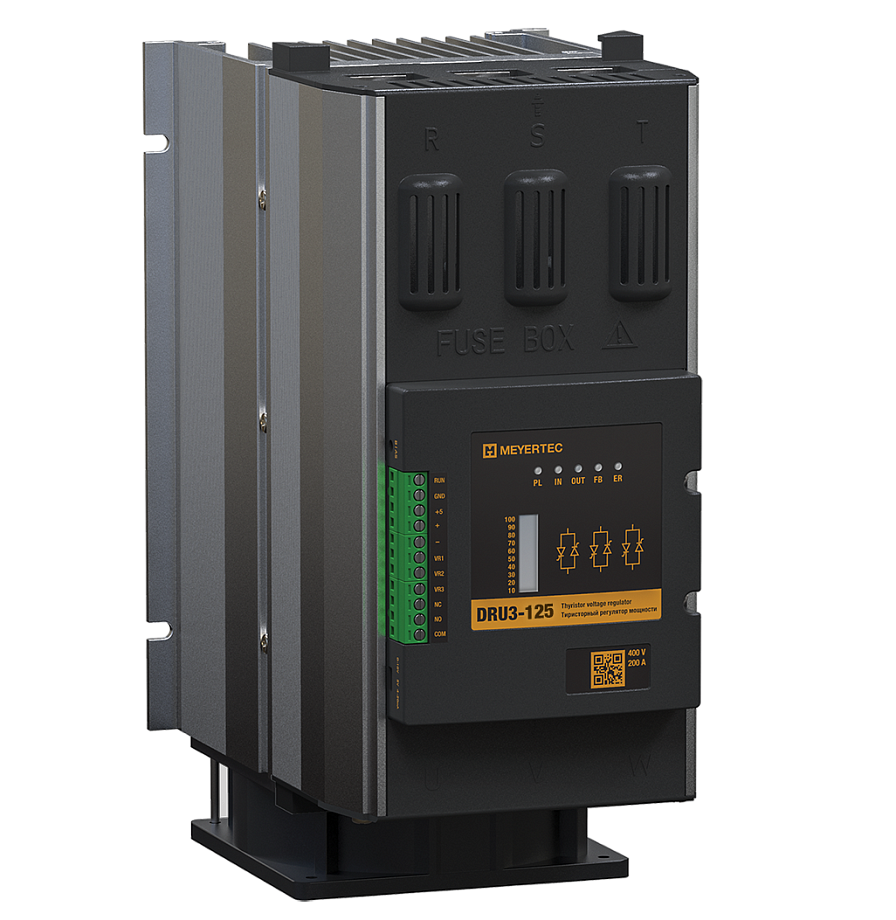

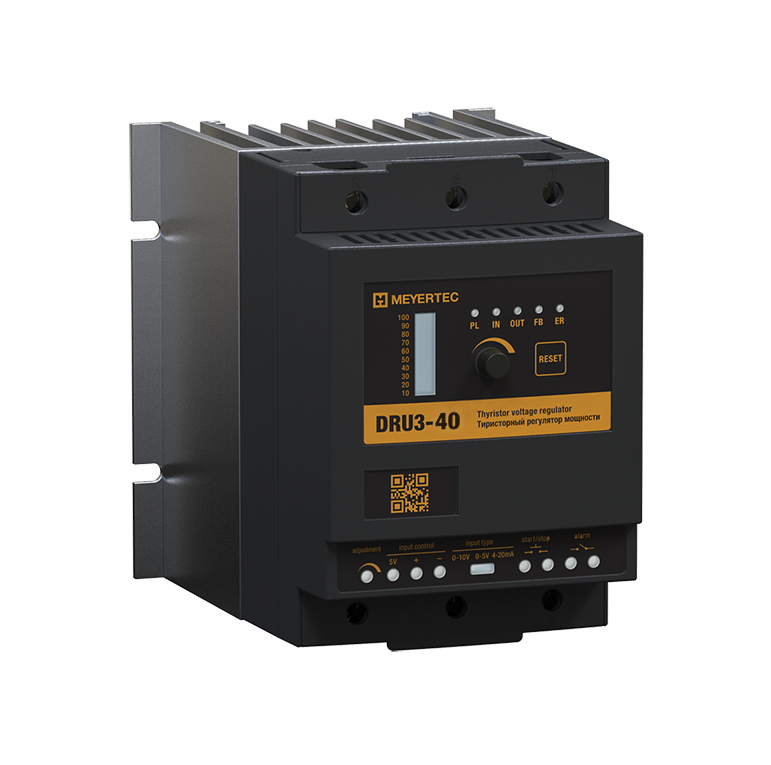

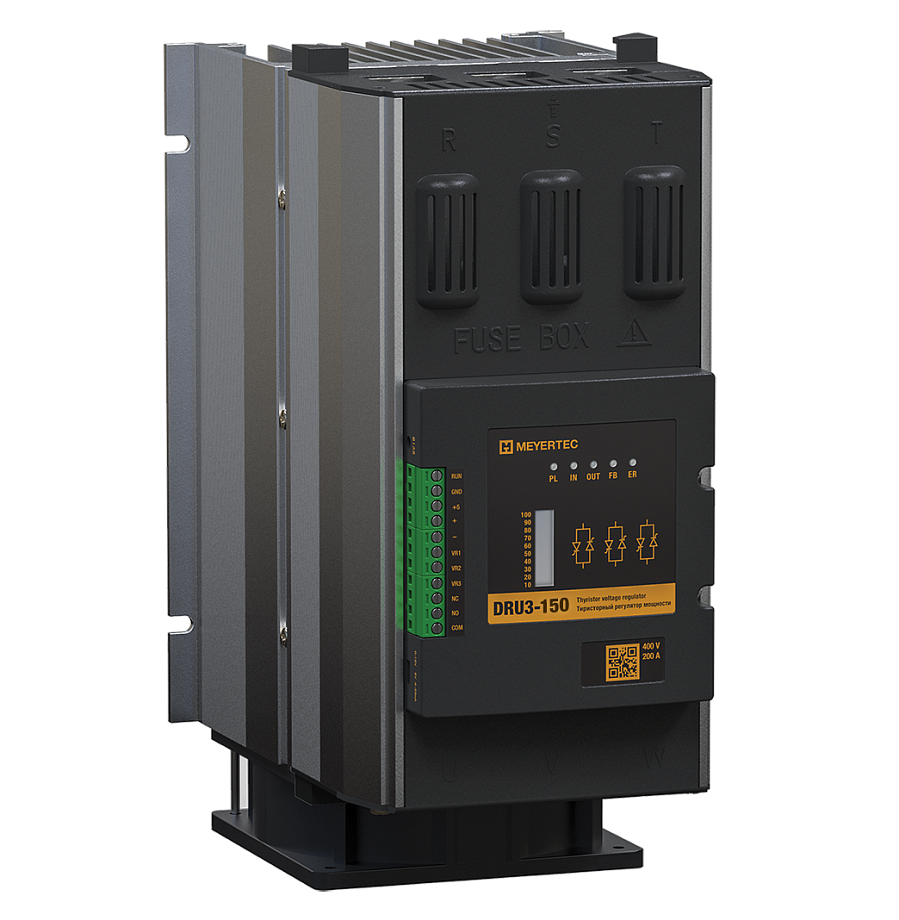

Регулятор мощности DRU3 предназначен для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом (например, для плавной регулировки мощности ламп накаливания, ТЭНов, инфракрасных нагревателей и другой резистивной нагрузки) в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, нефтехимия и т.д.
Особенности:
- Трехфазный регулятор мощности для активных нагрузок
- Фазовое управление
- Встроенные защиты по току
- Радиатор в комплекте
Технические характеристики:
Параметр | DRU3-25
| DRU3-40 | DRU3-75 | DRU3-100 | DRU3-125 | DRU3-150 | DRU3-200 |
Максимальный ток
| 25 А | 40 А
| 75 А | 100 А | 125 А | 150 А | 200 А |
Питание
|
Диапазон напряжения питания от трехфазной сети
| ~200...440 В
(номинальное значение ~400 В)
|
Частота питающего напряжения | 47...63 Гц |
Аналоговый вход
|
Тип входа | 0...20 мА, 4...20 мА, 0...5 В, 0...10 В, 1...5 В, 2...10 В |
Основная приведенная погрешность | ≤ 1%
|
Номинальное значение входного импеданса | ≥ 10 Ом (диапазон 0...10 В)
≥ 30 Ом (диапазон 0...5 В)
≤ 300 Ом (диапазон 0...20 мА) |
Гальваническая изоляция от сети | 1500 В |
Дискретный вход
|
Тип входа | Логический |
Назначение | Аварийный стоп |
Гальваническая изоляция от сети | 1500 В |
Дискретный выход
|
Тип выхода | Сухой контакт |
Тип контактов | НЗ (нормально замкнутый)
| Перекидной |
Тип нагрузки | Резистивная |
Максимальный коммутируемый ток | 1 А |
Максимальное коммутируемое напряжение | ~125 В, =30 В |
Гальваническая изоляция от сети | 1500 В |
Силовой выход
|
Тип силовых ключей | Тиристоры |
Номинальный выходной ток | 16 А | 25 А | 50 А | 63 А | 80 А | 100 А | 125 А |
Максимальный выходной ток (до 120 с) | 25 А | 40 А | 75 А | 100 А | 125 А | 150 А | 200 А |
Схемы включения нагрузки | Звезда без нейтрали, треугольник |
Регулируемый параметр | Мощность |
Способ регулировки выходного напряжения | Фазовый |
Корпус
|
Тип корпуса | Для крепления на стену |
Защита | IP20 | IP00
|
DRU3-25/40 | 130 | 164 | 150 | М5, М6 |
DRU3-75/100 | 130 | 168 | 218 |
DRU3-125/150/ 200 | 148 | 210 | 285 | М8 |

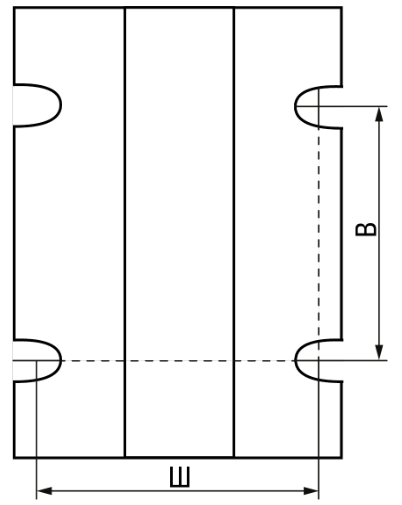

DRU3-25/40 | 80 | 116 |
DRU3-75/100 | 112 | 116 |
DRU3-125/150/ 200 | 170 | 137 |
|
Версия: 2023-07-13-ЛВС
