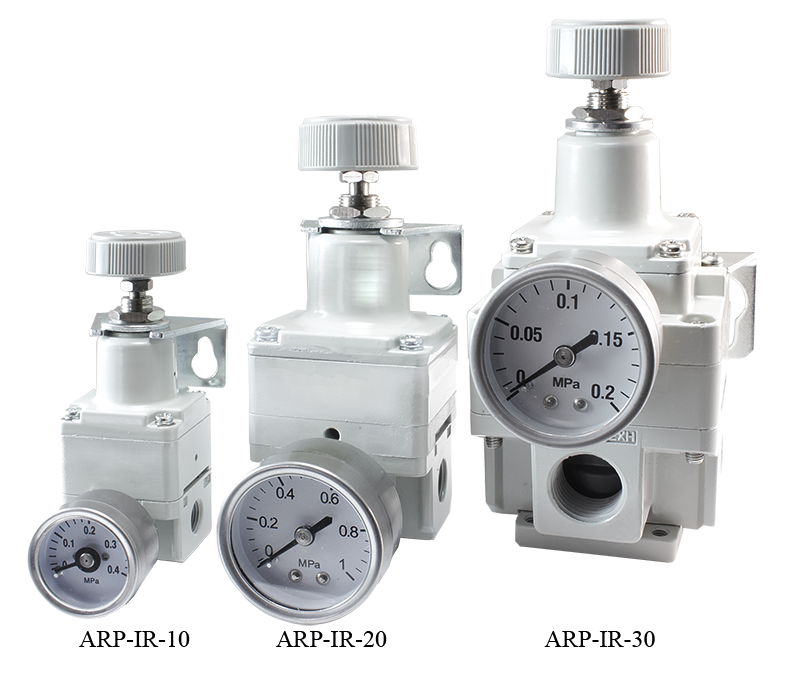

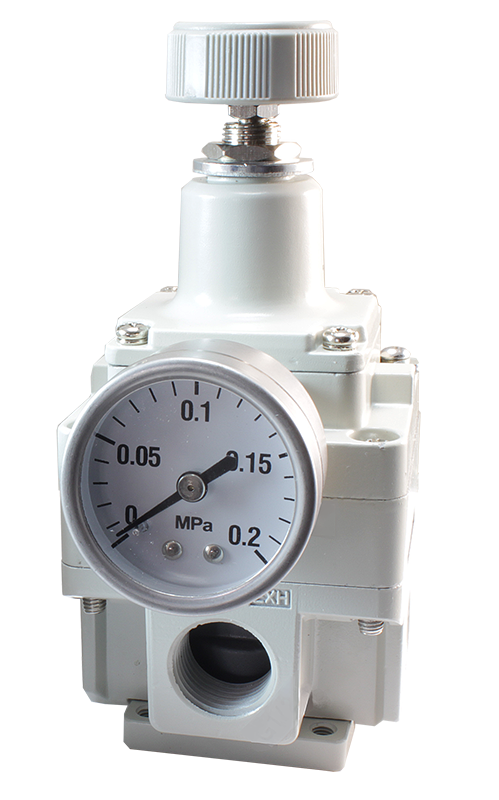

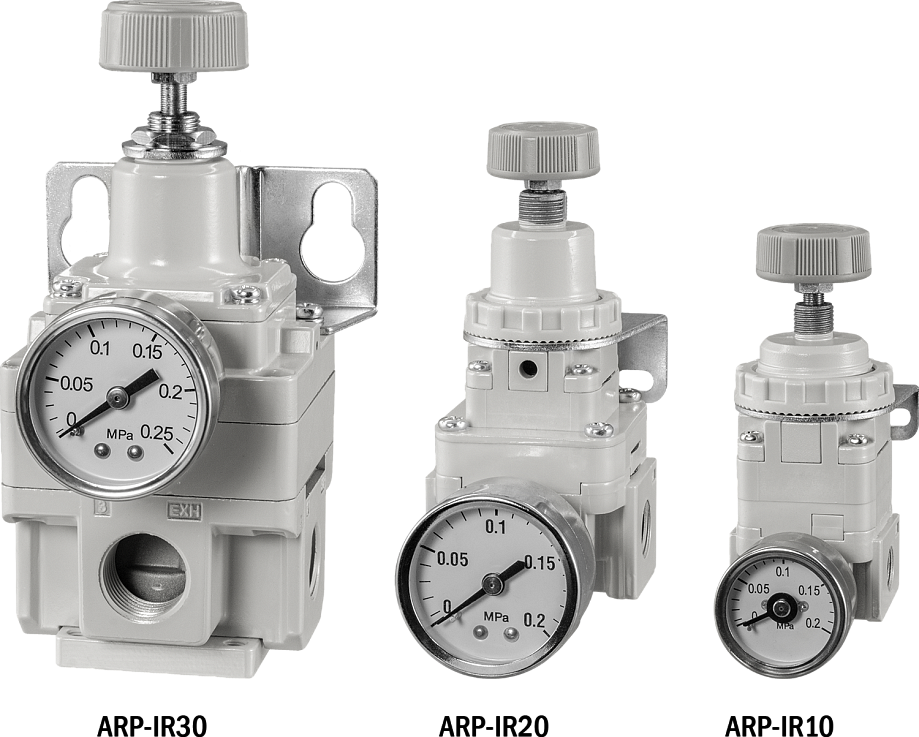

Регулятор давления ARP-IR

Регулятор давления предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью.

В закладки

от 10 500 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Регулятор давления предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью

Особенности:

Обладает высокой скоростью удаления воздуха
Входной порт оснащен фильтром грубой очистки

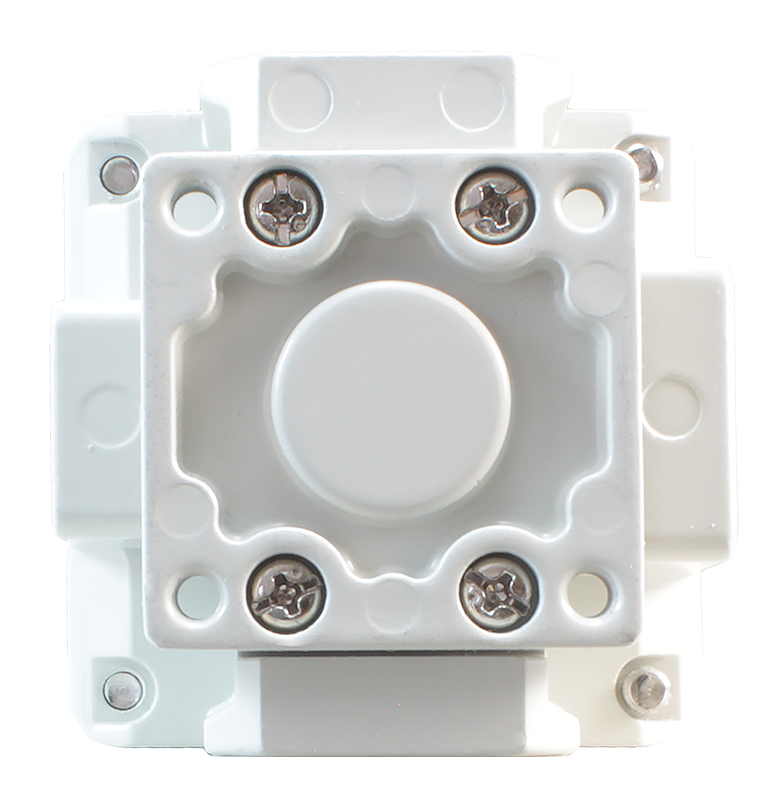

Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха

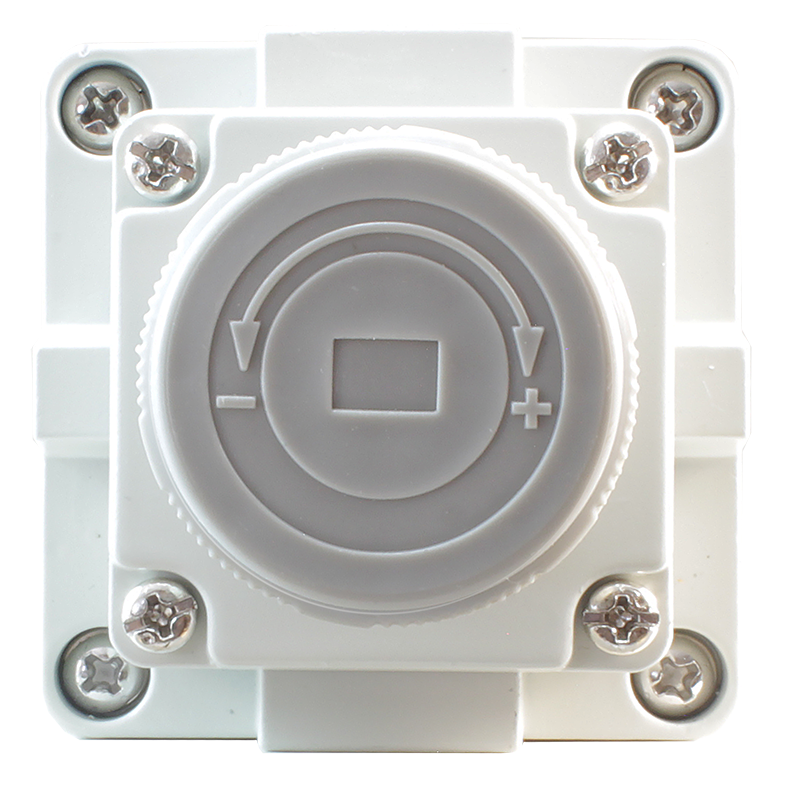

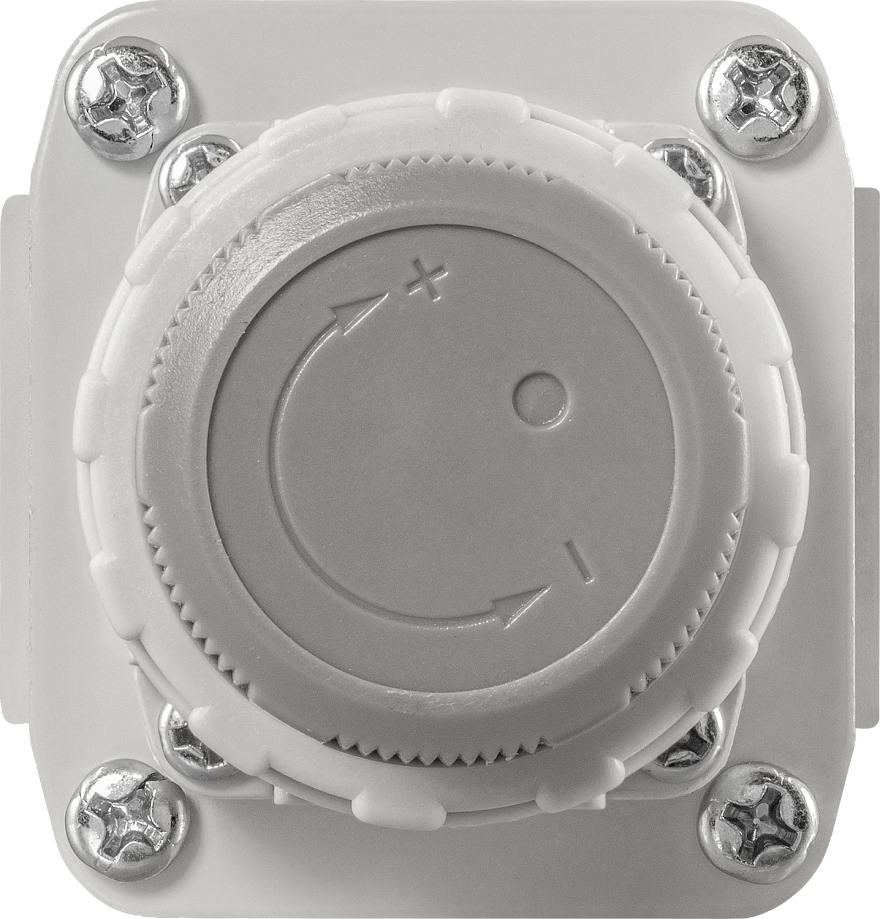

Простой способ установки поддерживаемого давления поворотом ручки
Высокая точность поддержания заданного давления

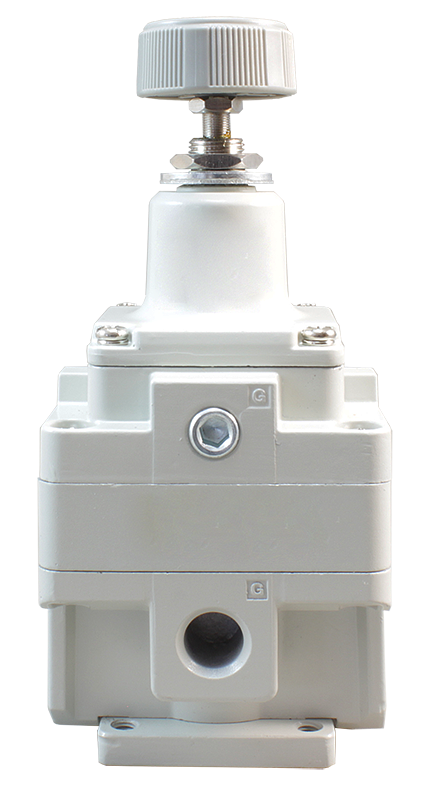

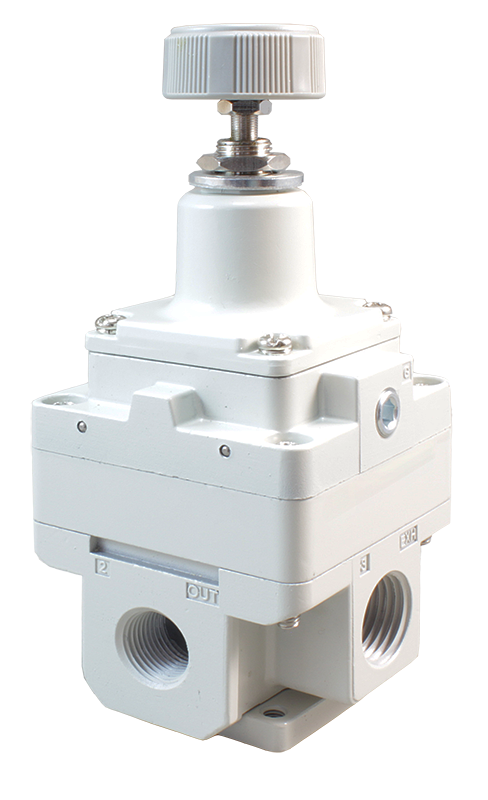

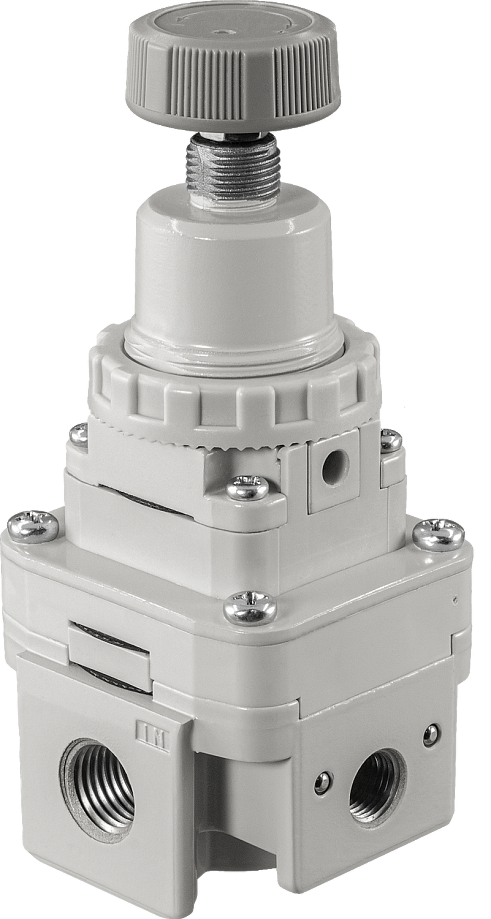

Все модели регулятора имеют два боковых резьбовых патрубка для присоединения манометра

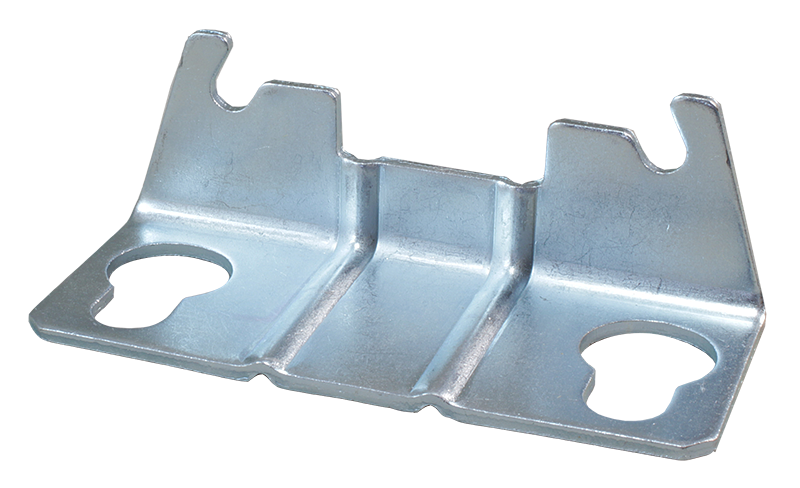

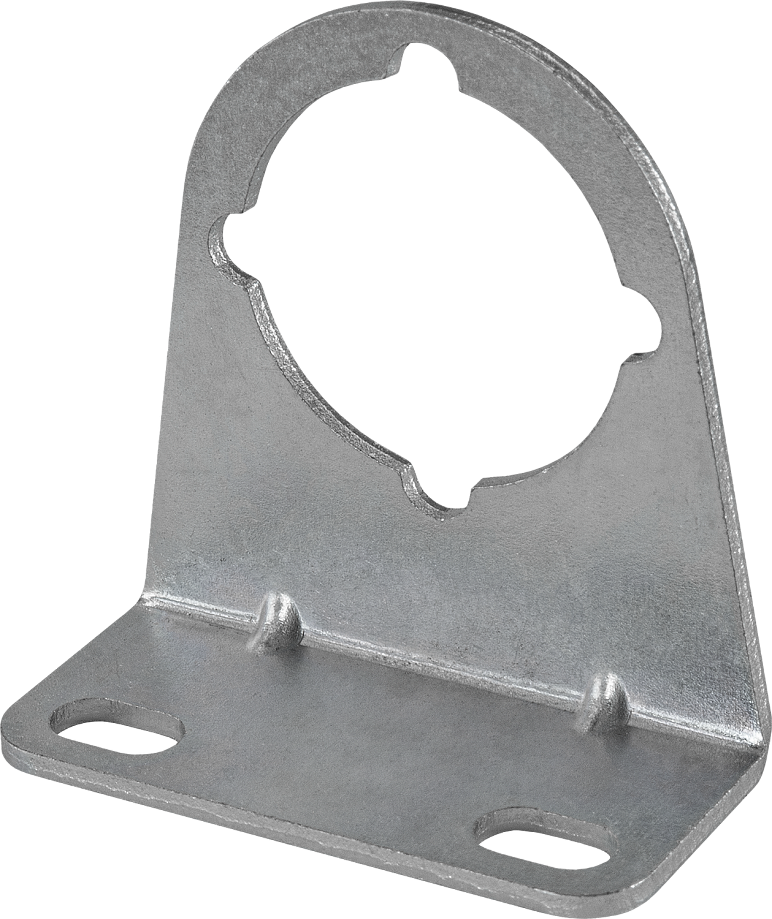

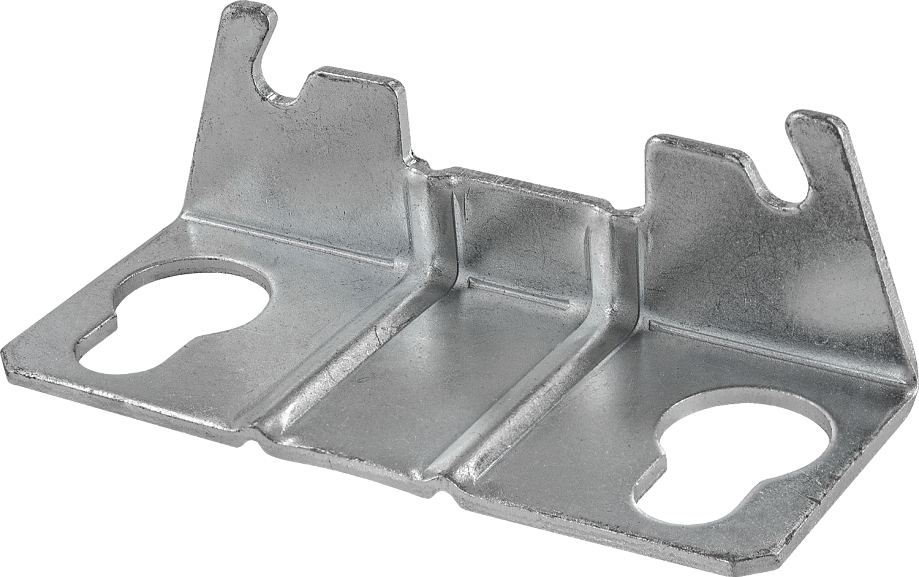

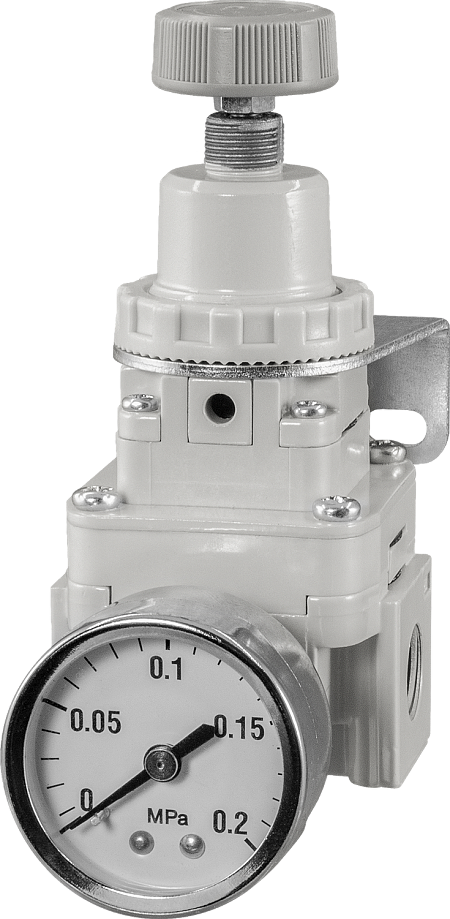

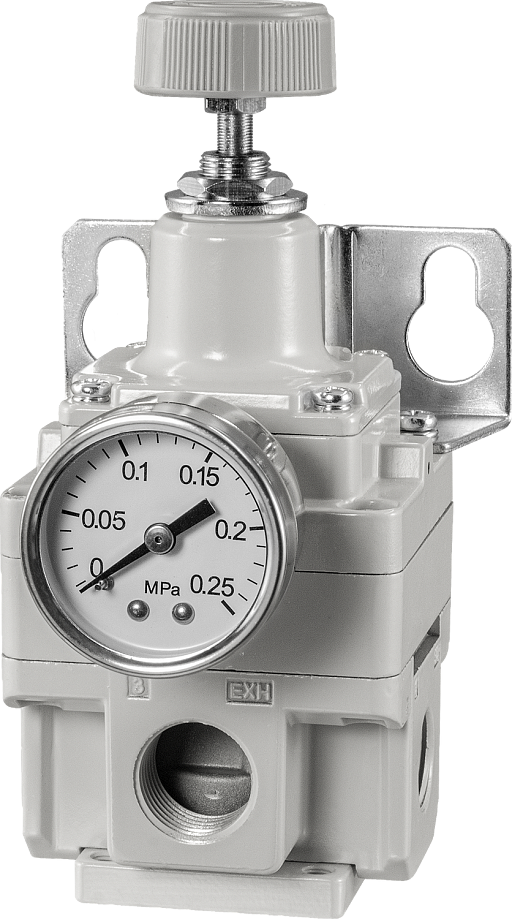

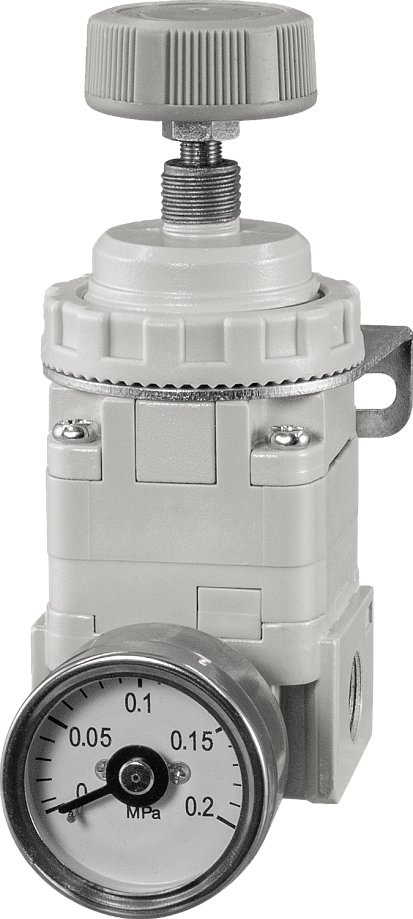

В комплекте манометр и кронштейн для монтажа в любом положении

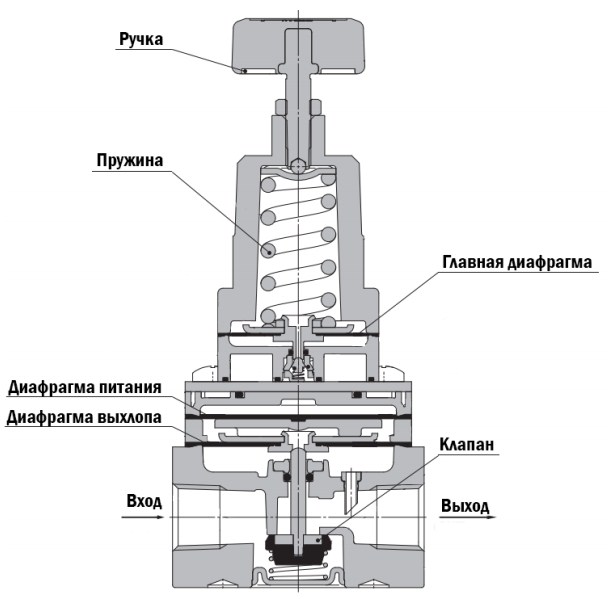

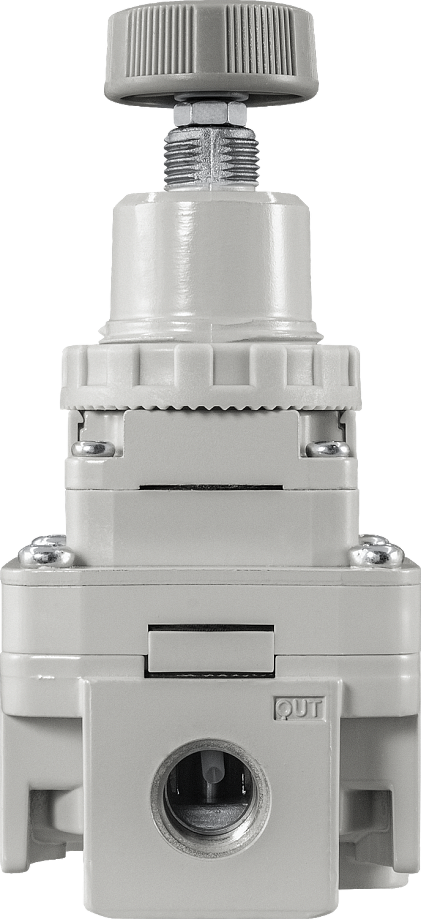

Принцип действия: При вращении настроечной рукоятки регулятора давления ARP-IR происходит сжатие пружины, соединенной с диафрагмой. Диафрагма искривляется, задавая величину пропускного отверстия. Подаваемый на вход воздух, проходя через систему промежуточных диафрагм и открытый главный клапан, выходит через порт выхода. При увеличении давления сверх заданного, нарушается баланс сил, создаваемых диафрагмами. Основной клапан закрывается, открывая выпускной клапан для сброса избыточного давления в атмосферу. Благодаря чувствительности диафрагмы даже к незначительным колебаниям давления, обеспечивается высокая точность регулировки.

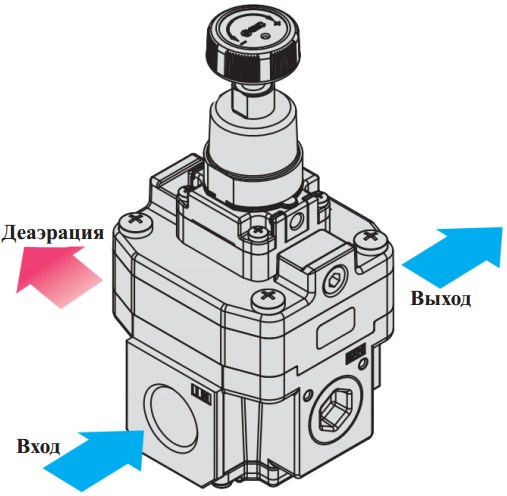

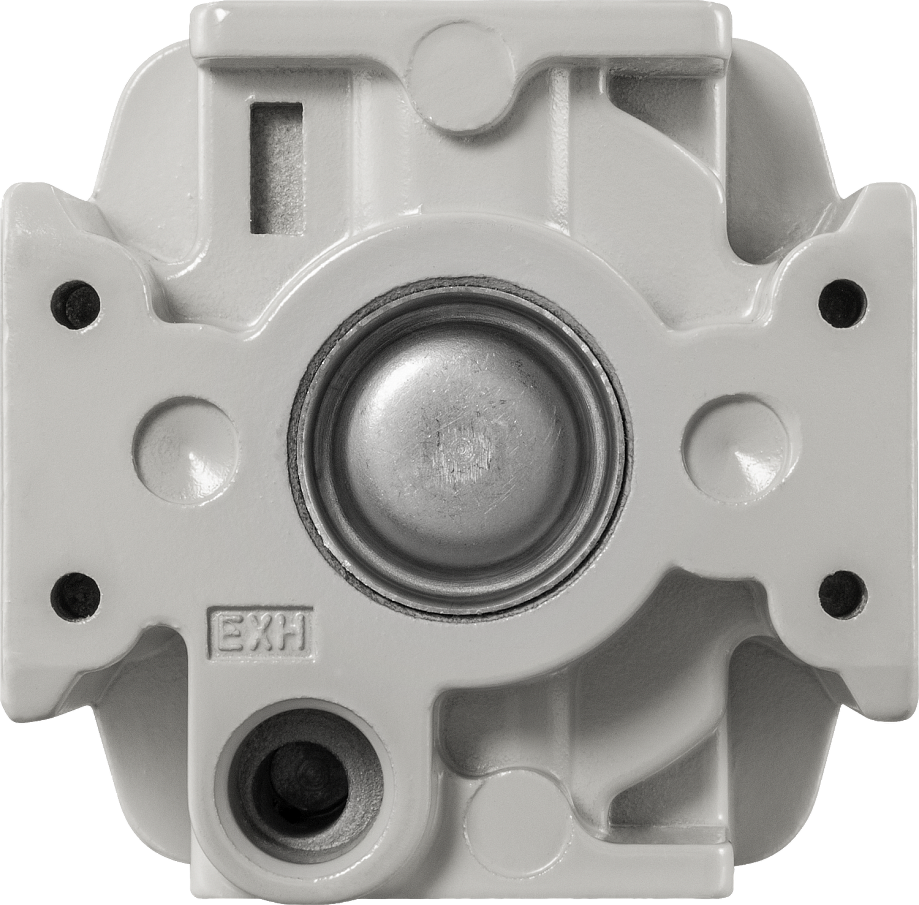

Регуляторы давления ARP-IR имеют два перепускных отверстия для сброса воздуха в процессе регулирования. Модель ARP-IR30 оснащена дополнительным портом деаэрации.

Технические характеристики:

Параметр	ARP-IR10, ARP-IR11	ARP-IR20, ARP-IR22	ARP-IR30
Рабочая среда	Сжатый очищенный воздух
Максимальное давление	1 МПа
Присоединение	G⅛"	G¼"	G⅜"
Присоединение манометра	G⅛"
Расход воздуха на собственные нужды при максимальном давлении	≤ 5 л/мин при макс. давлении	≤ 4 л/мин при макс. давлении	≤ 9,5 л/мин при макс. давлении
Чувствительность	0,2% (от диапазона регулирования)
Точность воспроизводимости	±0,5% (от диапазона регулирования)
Рабочая температура	−5...+60°С*
Материал мембраны, уплотнения	NBR
Габаритные размеры с манометром	90×35×57,5 мм	123×50×80 мм	148×66×93 мм

*При низких температурах необходимо использовать сухой воздух

Пневматическая схема

Модификации:

Модель	Резьба порта деаэрации	Расход воздуха, норм. л/мин	Диапазон регулирования, МПа	Макс. давление, МПа	Диапазон измерения манометра, МПа	Вес, г
ARP-IR10	–	200	0,005...0,2	1,0	0...0,2	145
ARP-IR11		300	0,005...0,4		0...0,4	145
ARP-IR20		600	0,005...0,2		0...0,2	325
ARP-IR22		1000	0,005...0,8		0...1,0	330
ARP-IR30	G½"	3000	0,01...0,2		0...0,2	670

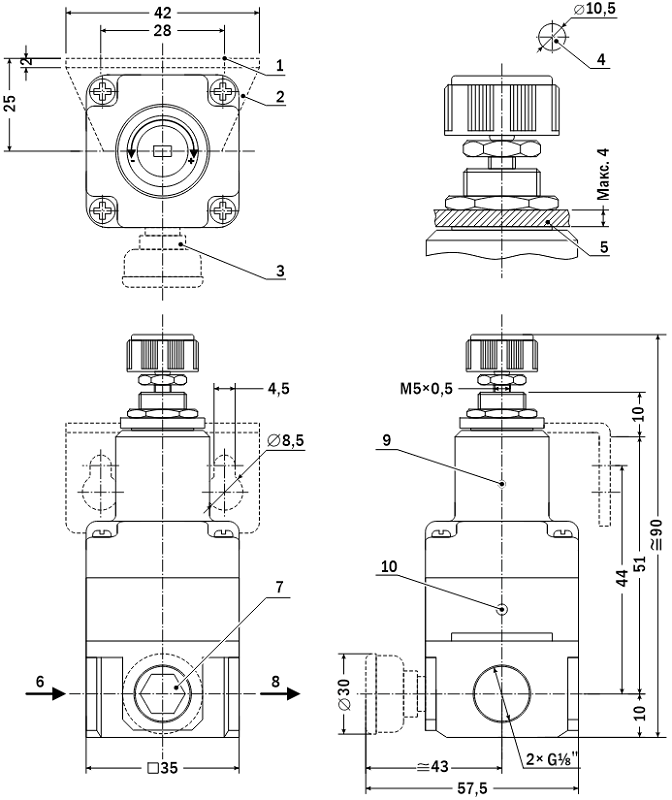

Габаритные размеры

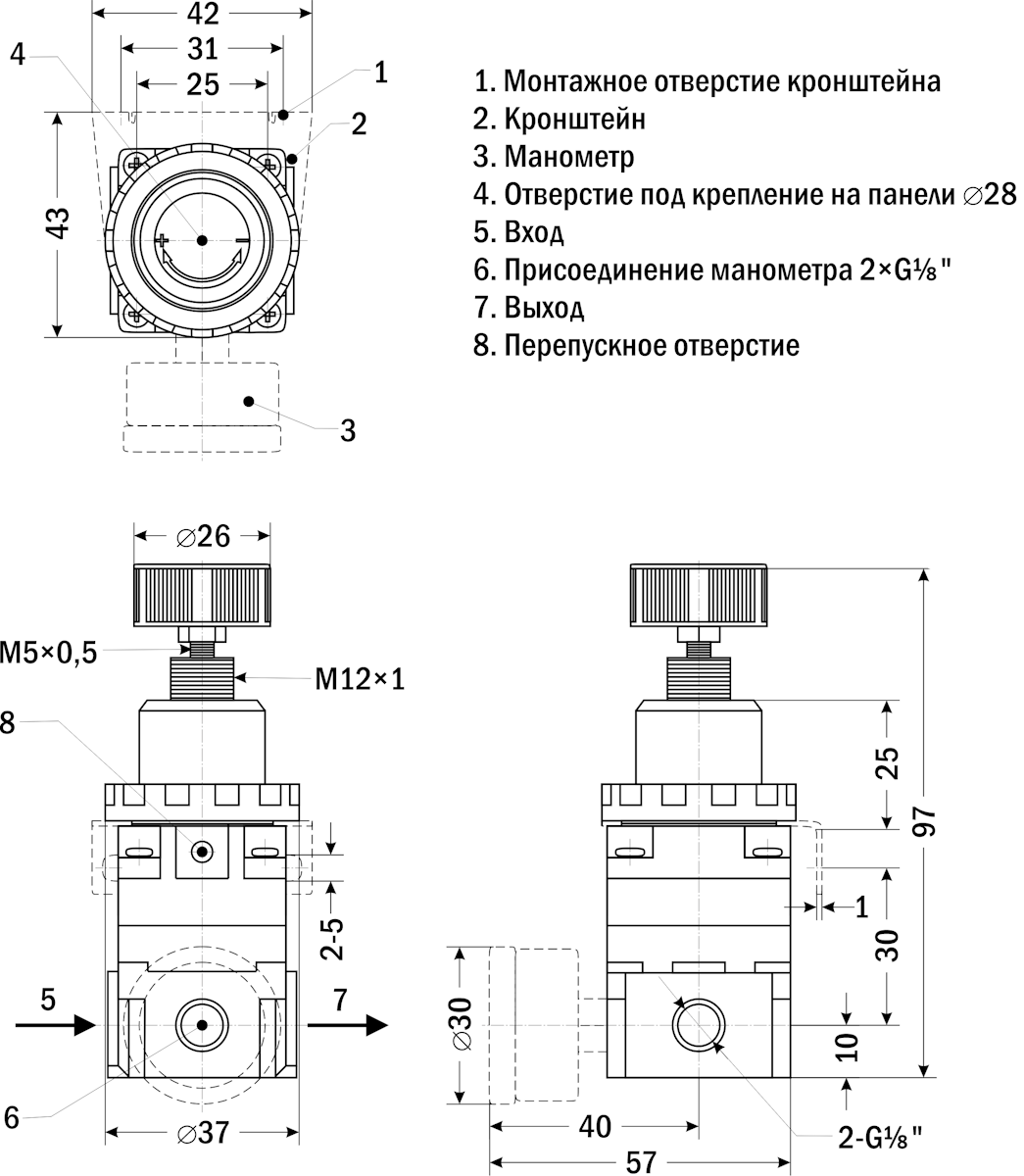

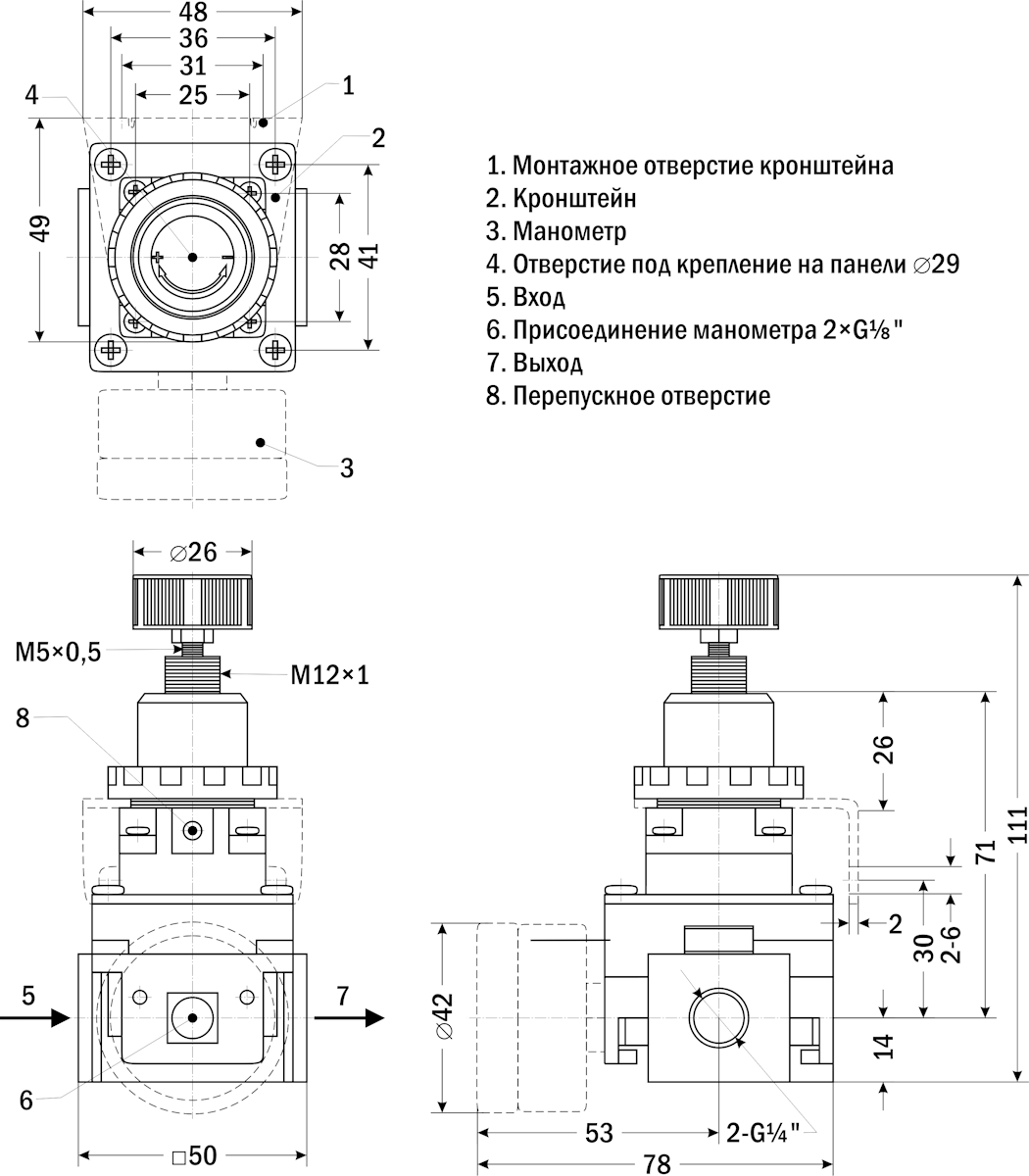

ARP-IR10, ARP-IR11

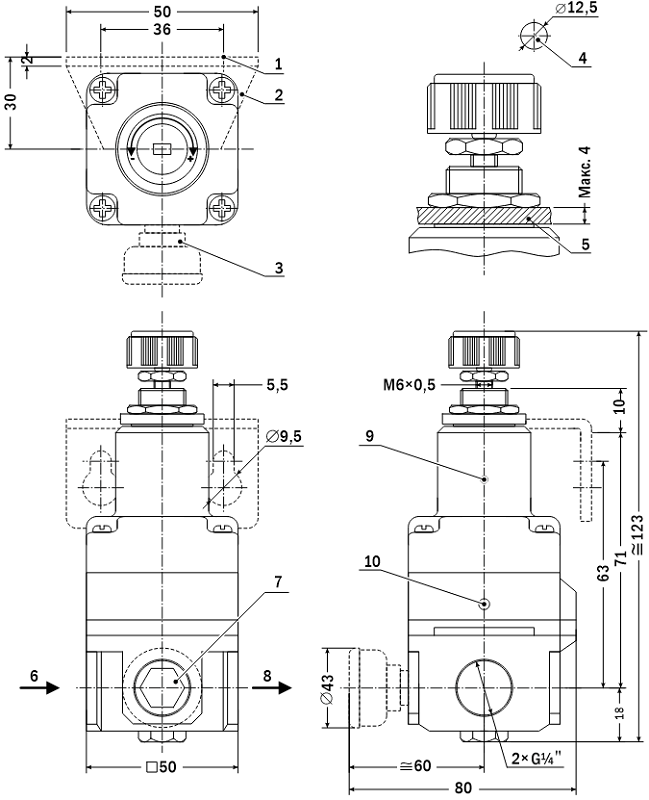

ARP-IR20, ARP-IR22

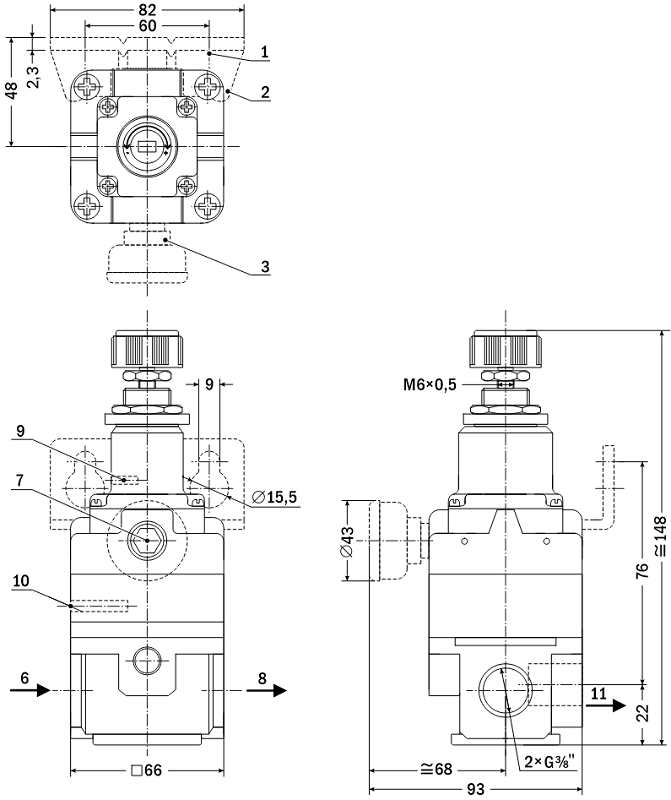

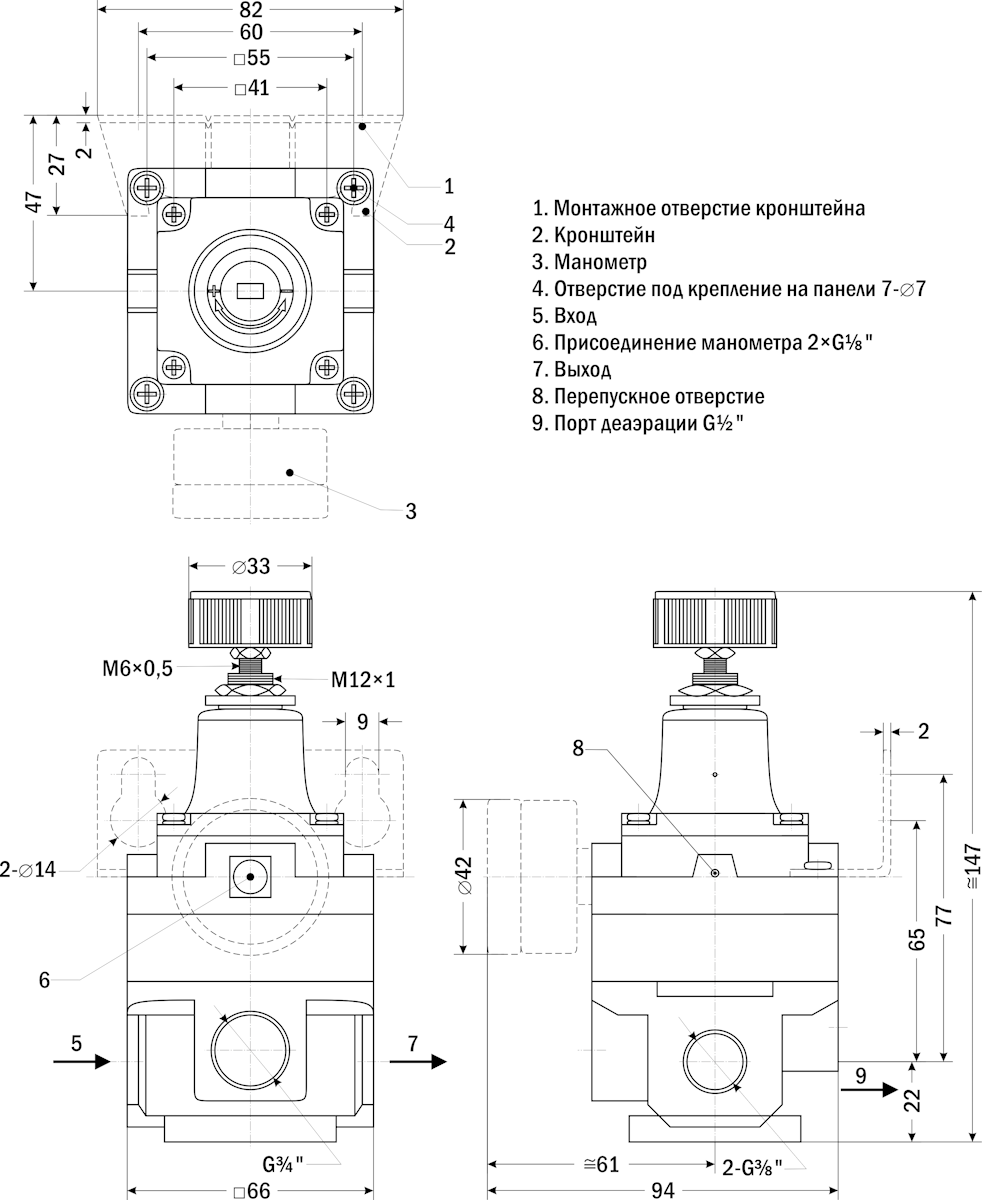

ARP-IR30

Позиция	Элемент прибора
1	Монтажное отверстие кронштейна
2	Кронштейн
3	Манометр
4	Отверстие под крепление на панели
5	Панель
6	Вход
7	Присоединение манометра 2×G⅛"
8	Выход
9	Перепускное отверстие
10	Перепускное отверстие
11	Порт деаэрации G½"
