Производитель | Camozzi | EMC | Airtac |
Модель/серия | Серия 24 | RAL | MAL |
Параметр | Значение |
Тип цилиндра
| Двустороннего действия |
Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление
| 1,35 МПа |
Диаметр поршня
| 16 мм, 20 мм, 25 мм, 32 мм, 40 мм |
Присоединение
| M5, G⅛", G¼" |
Скорость хода поршня
| 50…800 мм/с |
Длина хода штока
| 10…500 мм |
Рабочая температура
| −5…+70°C |
Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
Стандарт
| ISO 6432
|
Габаритные размеры:
- ПНЦ-Р16 - ПНЦ-Р20 - ПНЦ-Р25 - ПНЦ-Р32 - ПНЦ-Р40 |
27×24×106 мм 33×29×131 мм 33×29×135 мм 37×32×141 мм 47×41×165 мм
|

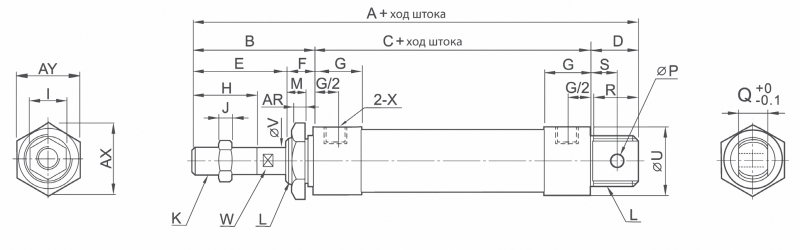

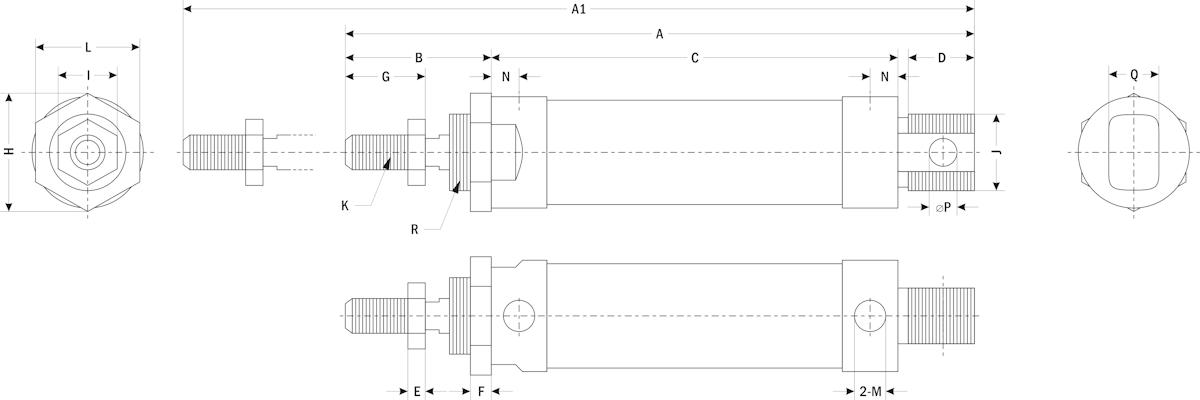

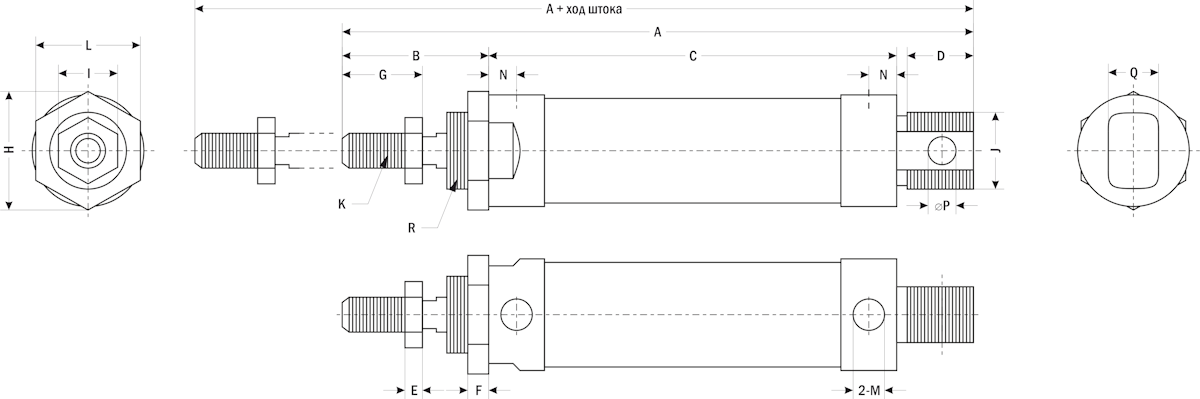

Габаритные размеры |
![]() |
Диаметр, мм
| Размеры, мм
| |||||||||||||
A
| A1
| A2
| B
| C
| D
| D1
| E
| F
| G
| H
| I
| J
| K
| |
16
| 106
| − | − | 36
| 56
| 14
| − | 22
| 14
| 11
| 16
| 10
| 6
| М6×1
|
20
| 131
| 122
| 110
| 40
| 70
| 21
| 12
| 28
| 12
| 16
| 20
| 12
| 6
| М8×1,25
|
25
| 135
| 128
| 114
| 44
| 70
| 21
| 14
| 30
| 14
| 16
| 22
| 17
| 6
| М10×1,25
|
32
| 141
| 128
| 114
| 44
| 70
| 27
| 14
| 30
| 14
| 16
| 22
| 17
| 6
| М10×1,25
|
40
| 165
| 152
| 138
| 46
| 92
| 27
| 14
| 32
| 14
| 22
| 24
| 17
| 7
| М12×1,25
|
Диаметр, мм
| Размеры, мм
| |||||||||||||
L
| M
| O
| P
| R
| R1
| S
| U
| V
| W
| X
| AR
| AX
| AY
| |
16
| М16×1,5
| 12
| 12
| 6
| 12,5
| − | 7
| 20
| 6
| 5
| M5
| 6
| 27
| 24
|
20
| М22×1,5
| 10
| 16
| 8
| 19
| 10
| 12
| 29
| 8
| 6
| G⅛"
| 7
| 33
| 29
|
25
| М22×1,5
| 12
| 16
| 8
| 19
| 12
| 12
| 34
| 10
| 8
| G⅛"
| 7
| 33
| 29
|
32
| М24×2
| 12
| 16
| 10
| 25
| 12
| 15
| 39,5
| 12
| 10
| G⅛"
| 8
| 37
| 32
|
40
| М30×2
| 12
| 20
| 12
| 25
| 12
| 15
| 49
| 16
| 14
| G¼"
| 9
| 47
| 41
|
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 27.01.2023 | 1.55 Мб | ![]() |
Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|
Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|
R18933 | 16 | 25 | Нет | Со склада | 764 руб. |
R18862 | 16 | 50 | Да | Со склада | 755 руб. |
R18939 | 16 | 50 | Нет | Со склада | 819 руб. |
R18872 | 16 | 80 | Да | Со склада | 1360 руб. |
R18877 | 16 | 100 | Да | Со склада | 1360 руб. |
R18882 | 16 | 125 | Да | Со склада | 966 руб. |
R18887 | 16 | 150 | Да | Со склада | 1110 руб. |
R18892 | 16 | 160 | Да | Со склада | 3485 руб. |
R18902 | 16 | 200 | Да | Со склада | 1254 руб. |
R18907 | 16 | 250 | Да | Со склада | 1512 руб. |
R18912 | 16 | 300 | Да | Со склада | 1524 руб. |
R18922 | 16 | 400 | Да | Со склада | 1730 руб. |
R18934 | 20 | 25 | Нет | Со склада | 862 руб. |
R18863 | 20 | 50 | Да | Со склада | 1153 руб. |
R18878 | 20 | 100 | Да | Со склада | 1317 руб. |
R18883 | 20 | 125 | Да | Со склада | 1305 руб. |
R18888 | 20 | 150 | Да | Со склада | 1375 руб. |
R18893 | 20 | 160 | Да | Со склада | 1410 руб. |
R18898 | 20 | 175 | Да | Со склада | 1488 руб. |
R18903 | 20 | 200 | Да | Со склада | 1972 руб. |
R18913 | 20 | 300 | Да | Со склада | 2011 руб. |
R18923 | 20 | 400 | Да | Со склада | 2155 руб. |
R18928 | 20 | 500 | Да | Со склада | 2498 руб. |
R18935 | 25 | 25 | Нет | Со склада | 1088 руб. |
R18864 | 25 | 50 | Да | Со склада | 1543 руб. |
R18941 | 25 | 50 | Нет | Со склада | 1443 руб. |
R18874 | 25 | 80 | Да | Со склада | 1430 руб. |
R18951 | 25 | 80 | Нет | Со склада | 1268 руб. |
R18879 | 25 | 100 | Да | Со склада | 1496 руб. |
R18884 | 25 | 125 | Да | Со склада | 1613 руб. |
R18889 | 25 | 150 | Да | Со склада | 1683 руб. |
R18899 | 25 | 175 | Да | Со склада | 1820 руб. |
R18904 | 25 | 200 | Да | Со склада | 1874 руб. |
R18914 | 25 | 300 | Да | Со склада | 2206 руб. |
R18919 | 25 | 350 | Да | Со склада | 2148 руб. |
R18924 | 25 | 400 | Да | Со склада | 2206 руб. |
R18929 | 25 | 500 | Да | Со склада | 2491 руб. |
R18932 | 32 | 10 | Нет | Со склада | 1424 руб. |
R18860 | 32 | 25 | Да | Со склада | 1808 руб. |
R18936 | 32 | 25 | Нет | Со склада | 1283 руб. |
R18942 | 32 | 50 | Нет | Со склада | 1373 руб. |
R18875 | 32 | 80 | Да | Со склада | 2272 руб. |
R18880 | 32 | 100 | Да | Со склада | 1758 руб. |
R18885 | 32 | 125 | Да | Со склада | 1839 руб. |
R18890 | 32 | 150 | Да | Со склада | 2272 руб. |
R18895 | 32 | 160 | Да | Со склада | 2007 руб. |
R18905 | 32 | 200 | Да | Со склада | 2179 руб. |
R18915 | 32 | 300 | Да | Со склада | 2389 руб. |
R18992 | 32 | 300 | Нет | Со склада | 2055 руб. |
R18925 | 32 | 400 | Да | Со склада | 3052 руб. |
R18937 | 40 | 25 | Нет | Со склада | 2036 руб. |
R18866 | 40 | 50 | Да | Со склада | 3033 руб. |
R18871 | 40 | 75 | Да | Со склада | 3204 руб. |
R18876 | 40 | 80 | Да | Со склада | 2623 руб. |
R18881 | 40 | 100 | Да | Со склада | 2623 руб. |
R18886 | 40 | 125 | Да | Со склада | 2725 руб. |
R18891 | 40 | 150 | Да | Со склада | 2760 руб. |
R18901 | 40 | 175 | Да | Со склада | 3688 руб. |
R18906 | 40 | 200 | Да | Со склада | 3329 руб. |
R18911 | 40 | 250 | Да | Со склада | 3259 руб. |
R18916 | 40 | 300 | Да | Со склада | 3392 руб. |
R18926 | 40 | 400 | Да | Со склада | 3817 руб. |
Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|
R18857 | 16 | 25 | Да | Снято с производства | 720 руб. |
R18933 | 16 | 25 | Нет | Со склада | 764 руб. |
R18862 | 16 | 50 | Да | Со склада | 755 руб. |
R18939 | 16 | 50 | Нет | Со склада | 819 руб. |
R18867 | 16 | 75 | Да | 120 дней | 790 руб. |
R18944 | 16 | 75 | Нет | 120 дней | 690 руб. |
R18872 | 16 | 80 | Да | Со склада | 1360 руб. |
R18949 | 16 | 80 | Нет | Снято с производства | 1260 руб. |
R18877 | 16 | 100 | Да | Со склада | 1360 руб. |
R18954 | 16 | 100 | Нет | 120 дней | 1260 руб. |
R18882 | 16 | 125 | Да | Со склада | 966 руб. |
R18959 | 16 | 125 | Нет | 120 дней | 796 руб. |
R18887 | 16 | 150 | Да | Со склада | 1110 руб. |
R18964 | 16 | 150 | Нет | Снято с производства | 897 руб. |
R18892 | 16 | 160 | Да | Со склада | 3485 руб. |
R18969 | 16 | 160 | Нет | 120 дней | 975 руб. |
R18897 | 16 | 175 | Да | 120 дней | 1118 руб. |
R18974 | 16 | 175 | Нет | 120 дней | 1018 руб. |
R18902 | 16 | 200 | Да | Со склада | 1254 руб. |
R18979 | 16 | 200 | Нет | Снято с производства | 1088 руб. |
R18907 | 16 | 250 | Да | Со склада | 1512 руб. |
R18984 | 16 | 250 | Нет | 120 дней | 1260 руб. |
R18912 | 16 | 300 | Да | Со склада | 1524 руб. |
R18989 | 16 | 300 | Нет | 120 дней | 1346 руб. |
R18917 | 16 | 350 | Да | 120 дней | 1562 руб. |
R18994 | 16 | 350 | Нет | 120 дней | 1462 руб. |
R18922 | 16 | 400 | Да | Со склада | 1730 руб. |
R18999 | 16 | 400 | Нет | 120 дней | 1552 руб. |
R18927 | 16 | 500 | Да | 120 дней | 1914 руб. |
R19004 | 16 | 500 | Нет | 120 дней | 1814 руб. |
R18858 | 20 | 25 | Да | Снято с производства | 962 руб. |
R18934 | 20 | 25 | Нет | Со склада | 862 руб. |
R18863 | 20 | 50 | Да | Со склада | 1153 руб. |
R18940 | 20 | 50 | Нет | Снято с производства | 975 руб. |
R18868 | 20 | 75 | Да | 120 дней | 1083 руб. |
R18945 | 20 | 75 | Нет | 120 дней | 983 руб. |
R18873 | 20 | 80 | Да | Снято с производства | 1114 руб. |
R18950 | 20 | 80 | Нет | Снято с производства | 1014 руб. |
R18878 | 20 | 100 | Да | Со склада | 1317 руб. |
R18955 | 20 | 100 | Нет | Снято с производства | 1053 руб. |
R18883 | 20 | 125 | Да | Со склада | 1305 руб. |
R18960 | 20 | 125 | Нет | 120 дней | 1139 руб. |
R18888 | 20 | 150 | Да | Со склада | 1375 руб. |
R18965 | 20 | 150 | Нет | 120 дней | 1209 руб. |
R18893 | 20 | 160 | Да | Со склада | 1410 руб. |
R18970 | 20 | 160 | Нет | 120 дней | 1287 руб. |
R18898 | 20 | 175 | Да | Со склада | 1488 руб. |
R18975 | 20 | 175 | Нет | 120 дней | 1310 руб. |
R18903 | 20 | 200 | Да | Со склада | 1972 руб. |
R18980 | 20 | 200 | Нет | 120 дней | 1416 руб. |
R18908 | 20 | 250 | Да | 120 дней | 1722 руб. |
R18985 | 20 | 250 | Нет | 120 дней | 1622 руб. |
R18913 | 20 | 300 | Да | Со склада | 2011 руб. |
R18990 | 20 | 300 | Нет | 120 дней | 1759 руб. |
R18918 | 20 | 350 | Да | 120 дней | 2097 руб. |
R18995 | 20 | 350 | Нет | 120 дней | 1997 руб. |
R18923 | 20 | 400 | Да | Со склада | 2155 руб. |
R19000 | 20 | 400 | Нет | 120 дней | 2055 руб. |
R18928 | 20 | 500 | Да | Со склада | 2498 руб. |
R19005 | 20 | 500 | Нет | 120 дней | 2227 руб. |
R18859 | 25 | 25 | Да | Снято с производства | 1188 руб. |
R18935 | 25 | 25 | Нет | Со склада | 1088 руб. |
R18864 | 25 | 50 | Да | Со склада | 1543 руб. |
R18941 | 25 | 50 | Нет | Со склада | 1443 руб. |
R18869 | 25 | 75 | Да | 120 дней | 1344 руб. |
R18946 | 25 | 75 | Нет | Снято с производства | 1244 руб. |
R18874 | 25 | 80 | Да | Со склада | 1430 руб. |
R18951 | 25 | 80 | Нет | Со склада | 1268 руб. |
R18879 | 25 | 100 | Да | Со склада | 1496 руб. |
R18956 | 25 | 100 | Нет | 120 дней | 1310 руб. |
R18884 | 25 | 125 | Да | Со склада | 1613 руб. |
R18961 | 25 | 125 | Нет | 120 дней | 1416 руб. |
R18889 | 25 | 150 | Да | Со склада | 1683 руб. |
R18966 | 25 | 150 | Нет | Снято с производства | 1502 руб. |
R18894 | 25 | 160 | Да | 120 дней | 1660 руб. |
R18971 | 25 | 160 | Нет | 120 дней | 1560 руб. |
R18899 | 25 | 175 | Да | Со склада | 1820 руб. |
R18976 | 25 | 175 | Нет | 120 дней | 1622 руб. |
R18904 | 25 | 200 | Да | Со склада | 1874 руб. |
R18981 | 25 | 200 | Нет | 120 дней | 1693 руб. |
R18909 | 25 | 250 | Да | Под заказ к 2025.07.21 | 1949 руб. |
R18986 | 25 | 250 | Нет | 120 дней | 1849 руб. |
R18914 | 25 | 300 | Да | Со склада | 2206 руб. |
R18991 | 25 | 300 | Нет | Снято с производства | 1934 руб. |
R18919 | 25 | 350 | Да | Со склада | 2148 руб. |
R18996 | 25 | 350 | Нет | 120 дней | 2048 руб. |
R18924 | 25 | 400 | Да | Со склада | 2206 руб. |
R19001 | 25 | 400 | Нет | 120 дней | 2106 руб. |
R18929 | 25 | 500 | Да | Со склада | 2491 руб. |
R19006 | 25 | 500 | Нет | 120 дней | 2313 руб. |
R18932 | 32 | 10 | Нет | Со склада | 1424 руб. |
R18860 | 32 | 25 | Да | Со склада | 1808 руб. |
R18936 | 32 | 25 | Нет | Со склада | 1283 руб. |
R18938 | 32 | 35 | Нет | Снято с производства | 1318 руб. |
R18865 | 32 | 50 | Да | Снято с производства | 1379 руб. |
R18942 | 32 | 50 | Нет | Со склада | 1373 руб. |
R18870 | 32 | 75 | Да | Снято с производства | 1465 руб. |
R18947 | 32 | 75 | Нет | 120 дней | 1365 руб. |
R18875 | 32 | 80 | Да | Со склада | 2272 руб. |
R18952 | 32 | 80 | Нет | Снято с производства | 1404 руб. |
R18880 | 32 | 100 | Да | Со склада | 1758 руб. |
R18957 | 32 | 100 | Нет | 120 дней | 1451 руб. |
R18885 | 32 | 125 | Да | Со склада | 1839 руб. |
R18962 | 32 | 125 | Нет | 120 дней | 1521 руб. |
R18890 | 32 | 150 | Да | Со склада | 2272 руб. |
R18967 | 32 | 150 | Нет | 120 дней | 1607 руб. |
R18895 | 32 | 160 | Да | Со склада | 2007 руб. |
R18972 | 32 | 160 | Нет | 120 дней | 1560 руб. |
R18900 | 32 | 175 | Да | 120 дней | 1828 руб. |
R18977 | 32 | 175 | Нет | 120 дней | 1728 руб. |
R18905 | 32 | 200 | Да | Со склада | 2179 руб. |
R18982 | 32 | 200 | Нет | 120 дней | 1814 руб. |
R18910 | 32 | 250 | Да | 120 дней | 2070 руб. |
R18987 | 32 | 250 | Нет | 120 дней | 1970 руб. |
R18915 | 32 | 300 | Да | Со склада | 2389 руб. |
R18992 | 32 | 300 | Нет | Со склада | 2055 руб. |
R18920 | 32 | 350 | Да | 120 дней | 2253 руб. |
R18997 | 32 | 350 | Нет | 120 дней | 2153 руб. |
R18925 | 32 | 400 | Да | Со склада | 3052 руб. |
R19002 | 32 | 400 | Нет | 120 дней | 2227 руб. |
R18930 | 32 | 500 | Да | 120 дней | 2498 руб. |
R19007 | 32 | 500 | Нет | Снято с производства | 2398 руб. |
R18861 | 40 | 25 | Да | 120 дней | 2136 руб. |
R18937 | 40 | 25 | Нет | Со склада | 2036 руб. |
R18866 | 40 | 50 | Да | Со склада | 3033 руб. |
R18943 | 40 | 50 | Нет | 120 дней | 2933 руб. |
R18871 | 40 | 75 | Да | Со склада | 3204 руб. |
R18948 | 40 | 75 | Нет | Снято с производства | 2363 руб. |
R18876 | 40 | 80 | Да | Со склада | 2623 руб. |
R18953 | 40 | 80 | Нет | 120 дней | 2398 руб. |
R18881 | 40 | 100 | Да | Со склада | 2623 руб. |
R18958 | 40 | 100 | Нет | Снято с производства | 2453 руб. |
R18886 | 40 | 125 | Да | Со склада | 2725 руб. |
R18963 | 40 | 125 | Нет | 120 дней | 2554 руб. |
R18891 | 40 | 150 | Да | Со склада | 2760 руб. |
R18968 | 40 | 150 | Нет | 120 дней | 2660 руб. |
R18896 | 40 | 160 | Да | 120 дней | 2830 руб. |
R18973 | 40 | 160 | Нет | 120 дней | 2730 руб. |
R18901 | 40 | 175 | Да | Со склада | 3688 руб. |
R18978 | 40 | 175 | Нет | 120 дней | 2761 руб. |
R18906 | 40 | 200 | Да | Со склада | 3329 руб. |
R18983 | 40 | 200 | Нет | 120 дней | 2866 руб. |
R18911 | 40 | 250 | Да | Со склада | 3259 руб. |
R18988 | 40 | 250 | Нет | 120 дней | 3089 руб. |
R18916 | 40 | 300 | Да | Со склада | 3392 руб. |
R18993 | 40 | 300 | Нет | 120 дней | 3194 руб. |
R18921 | 40 | 350 | Да | 120 дней | 3454 руб. |
R18998 | 40 | 350 | Нет | 120 дней | 3354 руб. |
R18926 | 40 | 400 | Да | Со склада | 3817 руб. |
R19003 | 40 | 400 | Нет | 120 дней | 3416 руб. |
R18931 | 40 | 500 | Да | 120 дней | 3727 руб. |
R19008 | 40 | 500 | Нет | 120 дней | 3627 руб. |
Отзывы на этот товар пока отсутствуют.
