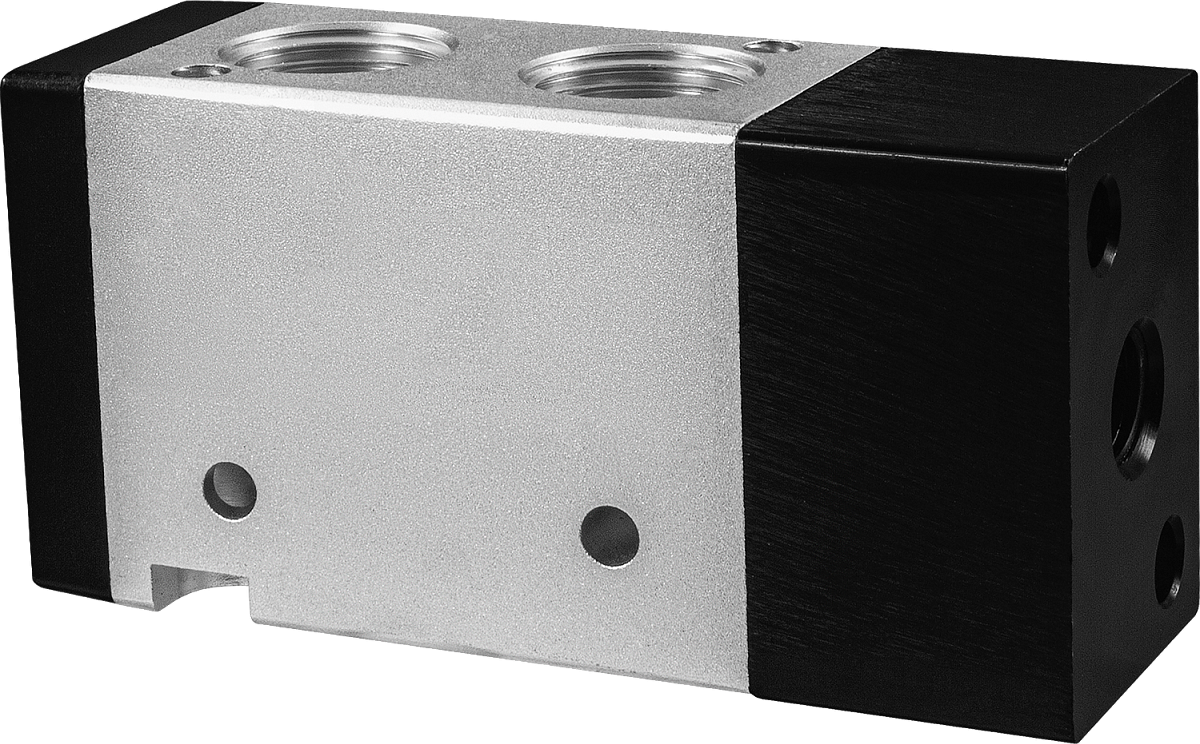

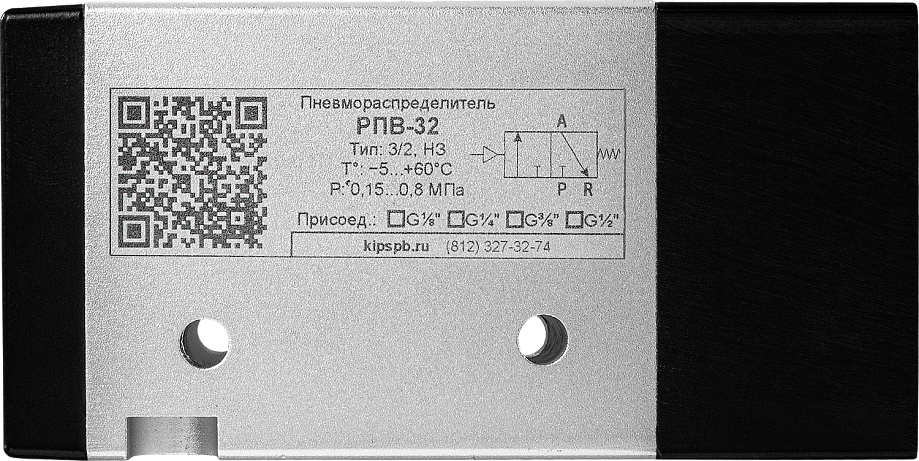

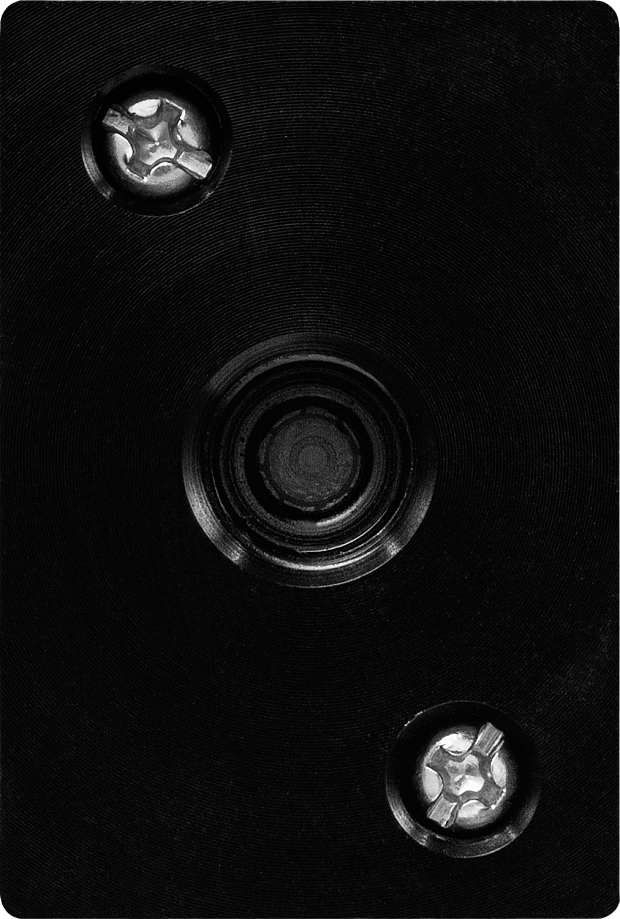

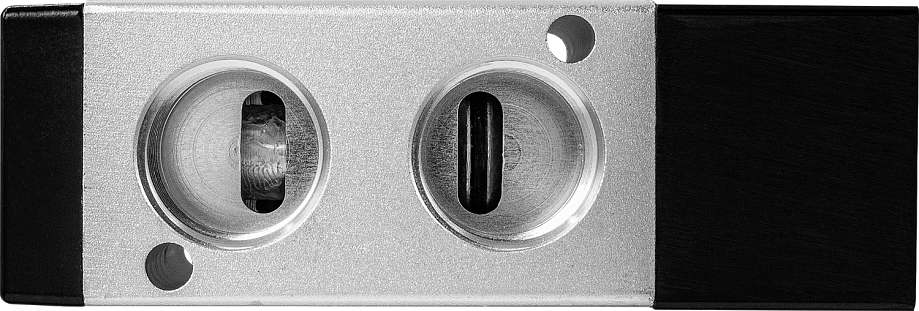

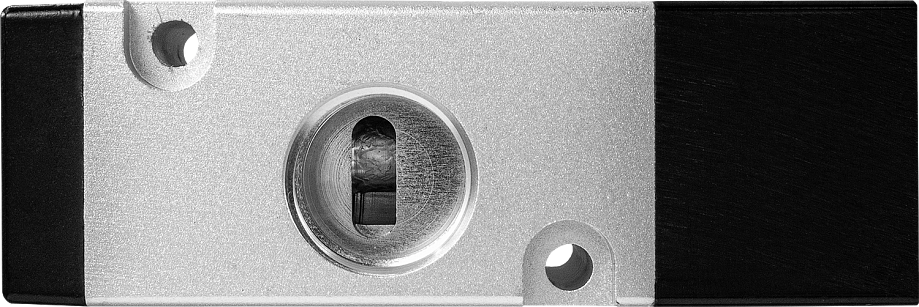

Пневмораспределитель с пневмоуправлением РПВ-32

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 3/2, с односторонним (пружинный возврат) пневматическим управлением
Присоединение: G⅛", G¼", G⅜", G½"
Присоединение управляющего сигнала: G⅛"
Пропускная способность: 900...3200 л/мин
Рабочее давление: 0,15…0,8 МПа
Рабочая температура: −5…+60°C

В закладки

от 921 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Пневмораспределитель cерии РПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2, с односторонним (пружинный возврат) пневматическим управлением
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	G⅛"	G¼"	G⅜"	G½"
Присоединение рабочих портов
Присоединение портов выхлопа
Присоединение управляющего сигнала	G⅛"
Пропускная способность (при давлении 0,6 МПа)	900 л/мин	1350 л/мин	2250 л/мин	3200 л/мин
Рабочее давление	0,15...0,8 МПа
Максимальное давление	1,2 МПа
Температура эксплуатации	−5…+60°C
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR
Габаритные размеры	27×58×18 мм	35×72,5×22 мм	40×81×27 мм	50×103,5×34 мм
Вес	61 г	118 г	182 г	376 г

Модификации:

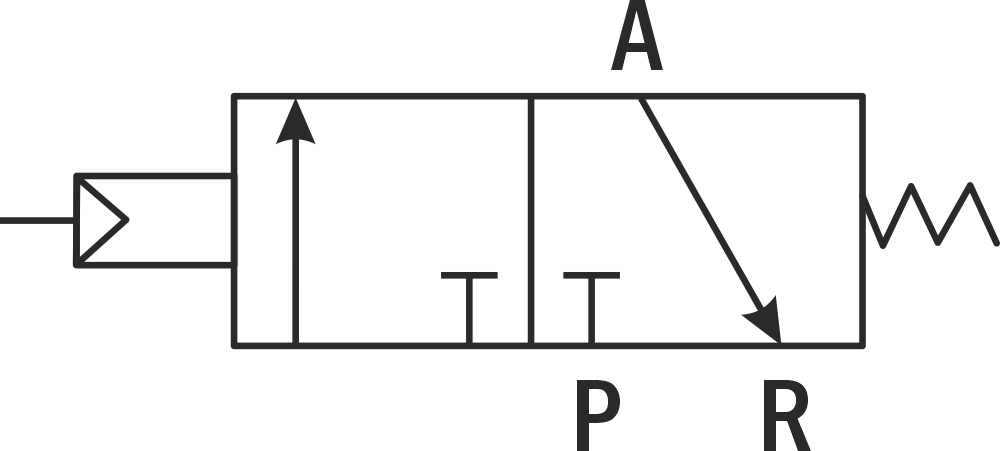

Модель	Присоединение рабочих портов	Присоединение портов выхлопа	Пневматическая схема
РПВ-3211-18	G⅛"
РПВ-3221-14	G¼"
РПВ-3231-38	G⅜"
РПВ-3241-12	G½"

Описание прибора:

Для управления пневмоцилиндрами одностороннего действия применяют пневмо- распределители типа 3/2 (3-линейные, 2-позиционные), имеющие порт питания, рабочий порт и порт выхлопа.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.

Таблица соответствия аксессуаров:

Модель пневмораспределителя	Модель плиты	Модель постовой заглушки	Модель торцевой заглушки
РПВ-3211-18	ПМ-5318	ЗП-5318	ЗТР-18
РПВ-3221-14	ПМ-5314	ЗП-5314	ЗТР-14
РПВ-3231-38	ПМ-5338	ЗП-5338	ЗТР-38
РПВ-3241-12	ПМ-5312	ЗП-5312	ЗТР-12

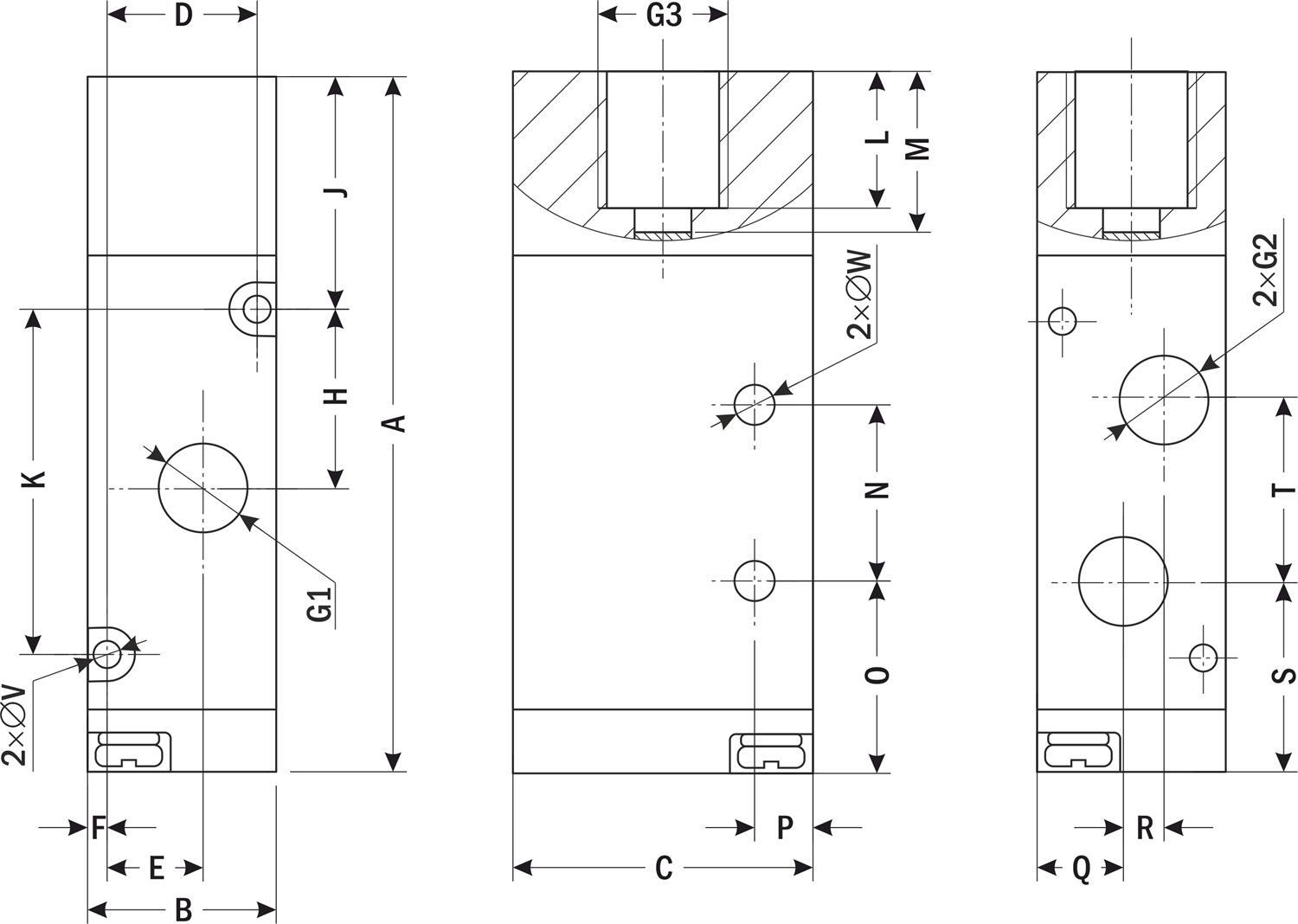

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	E	F	G1	G2	G3	H	J	K
РПВ-3211-18	58	18	27	17,5	8	2	G⅛"	G⅛"	G⅛"	8	25,5	19
РПВ-3221-14	72,5	22	35	17,5	10	2,5	G¼"	G¼"	G⅛"	15	28,5	30
РПВ-3231-38	81	27	40	19	12	3,5	G⅜"	G⅜"	G⅛"	16	30,5	35
РПВ-3241-12	103,5	34	50	27	15	3,5	G½"	G½"	G⅛"	24	35	47,5

Модель	Размеры, мм
Модель	L	M	N	O	P	Q	R	S	T	∅V	∅W
РПВ-3211-18	9	12	21	12	7	8	2	15	15,5	∅3	∅3
РПВ-3221-14	9	12	25	14	8,5	10,5	0	17,5	22	∅3	∅4
РПВ-3231-38	9	14	29,5	17,5	10	13	0	20,5	24	∅4	∅4
РПВ-3241-12	9	14,5	48	20	13,5	16,5	0	27	34,5	∅4	∅4

Версия: 2023-01-21-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.01.2023	0.47 Мб
