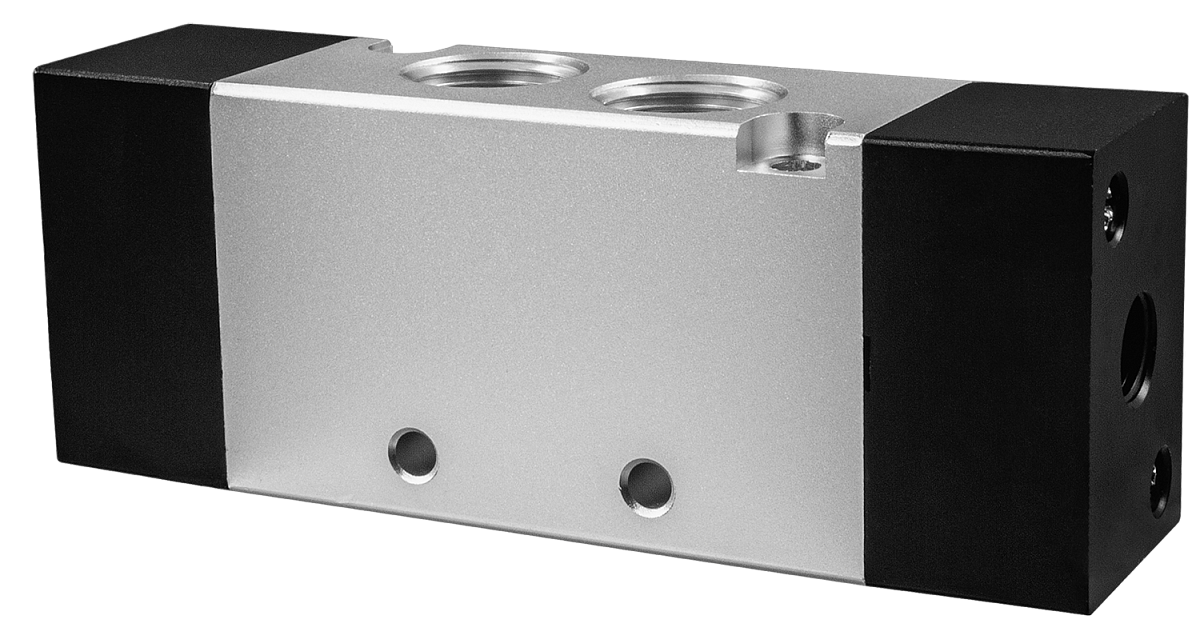

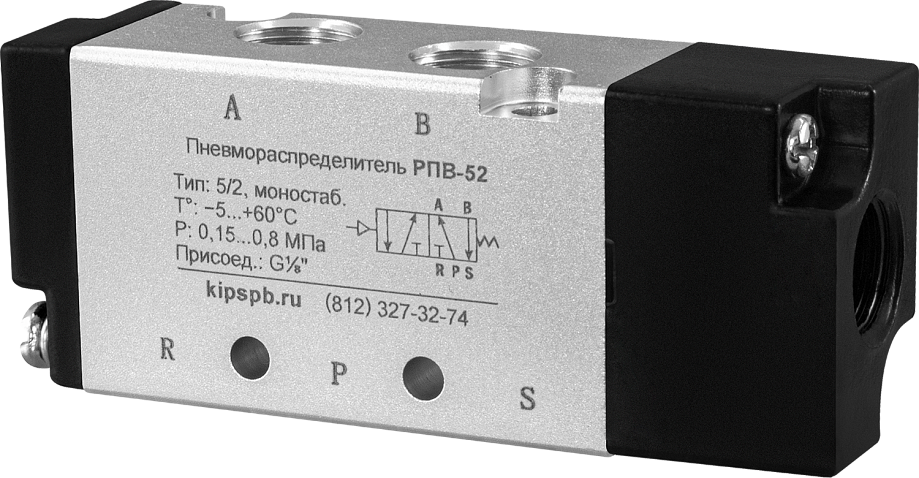

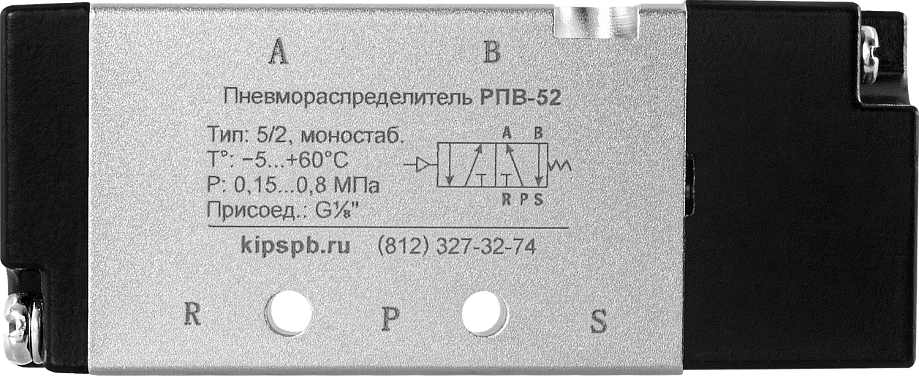

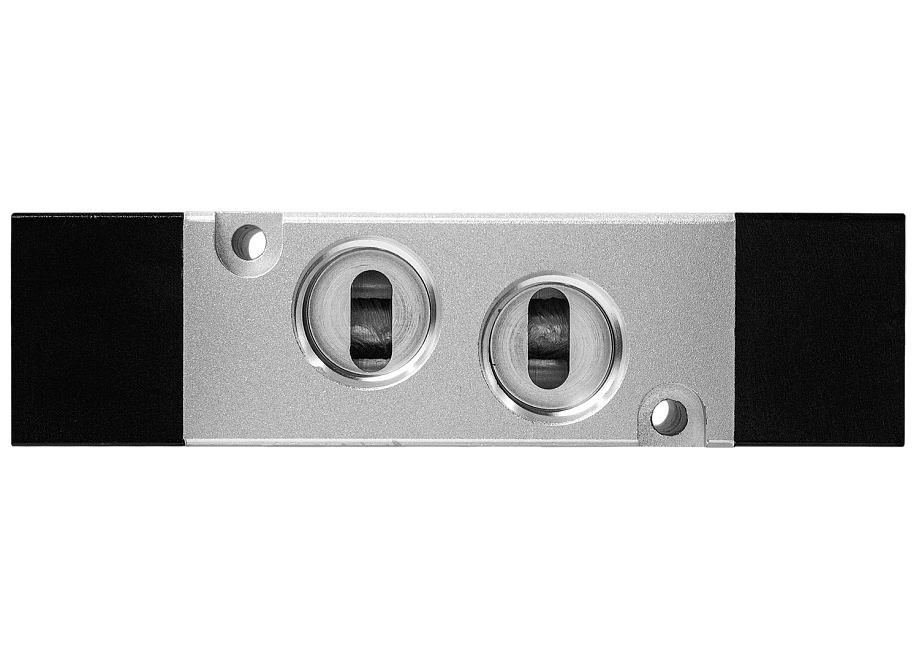

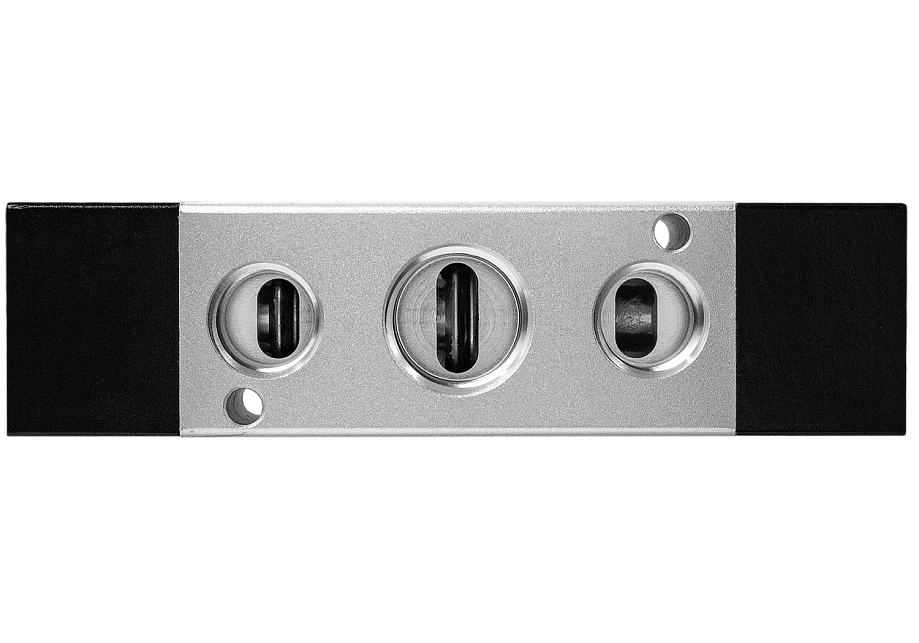

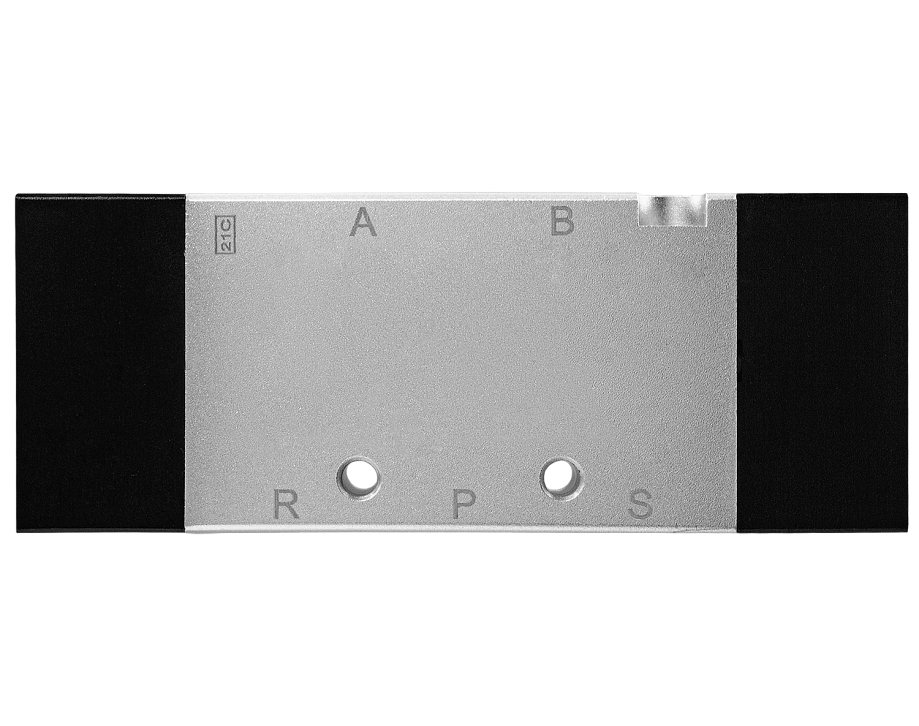

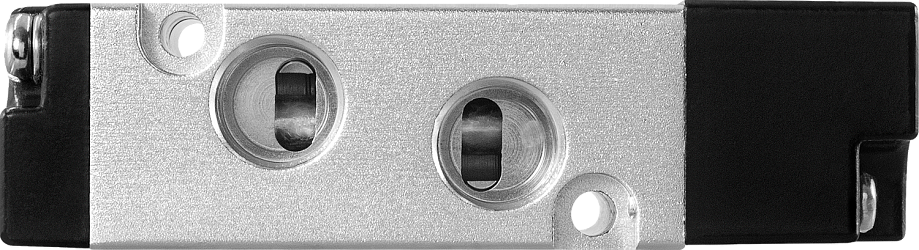

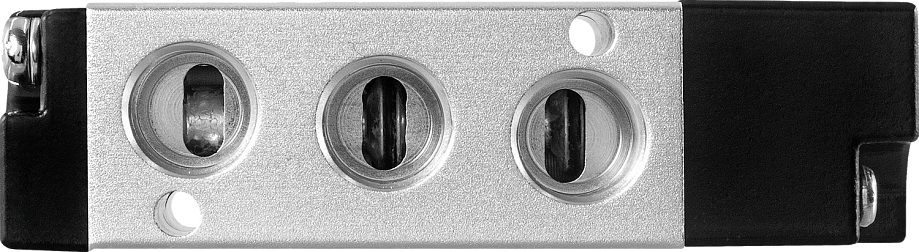

Пневмораспределитель с пневмоуправлением РПВ-52
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
- Тип распределителя: 5/2, с односторонним (пружинный возврат) или двусторонним пневматическим управлением
- Присоединение: G⅛", G¼", G⅜", G½"
- Присоединение управляющего сигнала: ⅛"
- Пропускная способность: 900...3200 л/мин
- Рабочее давление: 0,15…0,8 МПа
- Рабочая температура: −5…+60°C
Пневмораспределитель cерии РПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:
| Параметр | Значение | |||
| Тип распределителя | 5/2, с односторонним (пружинный возврат) или двусторонним пневматическим управлением | |||
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
| |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов
| G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа
| G⅛" | G⅛" | G¼" | G½" |
| Присоединение управляющего сигнала
| ⅛"
| |||
| Пропускная способность (при давлении 0,6 МПа)
| 900 л/мин
| 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление
| 1,2 МПа
| |||
| Температура эксплуатации | −5…+60°C | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа
| 12 000 000 циклов
| |||
| Материал корпуса распределителя
| Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа
| Пневматическая схема
| Габаритные размеры, мм |
| С одним управляющим клапаном (моностабильный)
| ||||
| РПВ-5211-18
| G⅛" | G⅛" |
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 27×70×16 |
| РПВ-5221-14
| G¼" | G⅛" | 40×95×27 | |
| РПВ-5231-38
| G⅜" | G¼" | 40×98×27 | |
| РПВ-5241-12
| G½" | G½" | 50×126×34 | |
| С двумя управляющими клапанами (бистабильный) | ||||
| РПВ-5212-18
| G⅛" | G⅛" |
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 27×84×18 |
| РПВ-5222-14
| G¼" | G⅛" | 35×93×22 | |
| РПВ-5232-38
| G⅜" | G¼" | 40×116×27 | |

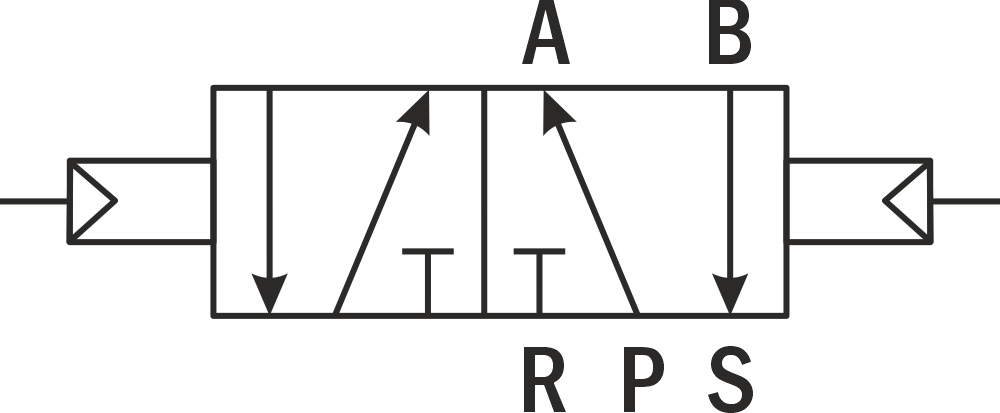

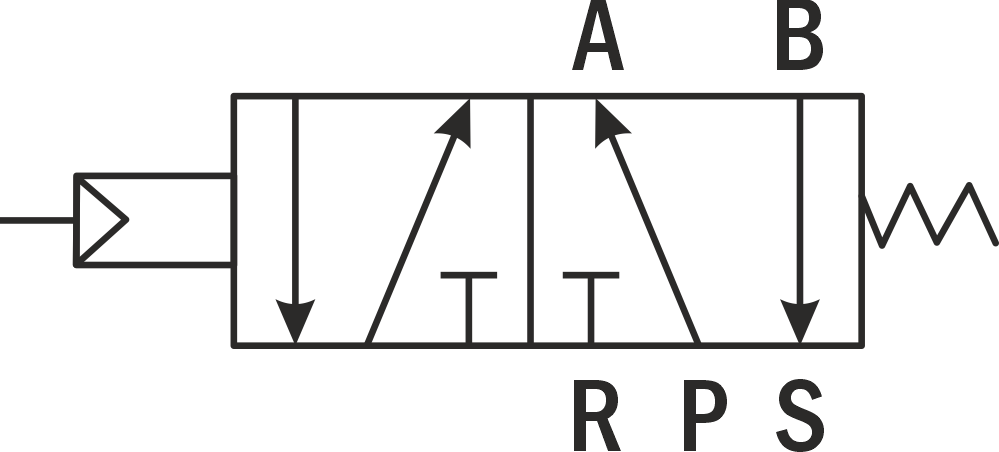

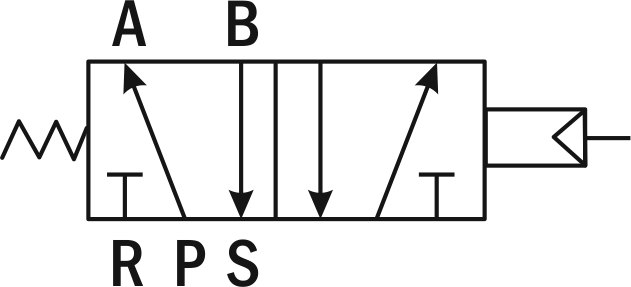

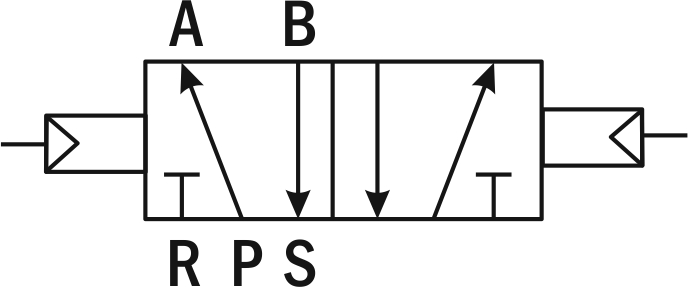

Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5линейные, 2позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника. Моностабильный (рис. 1): в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче давления на вход управления, порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии давления золотник возвращается в исходное положение. Бистабильный (рис. 2): при подаче давления на первый вход управления воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии давления золотник остается в том же положении. При подаче давления на второй вход управления порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии давления золотник остается в том же положении.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя
| Модель плиты
| Модель постовой заглушки | Модель торцевой заглушки |
| РПВ-5211-18
РПВ-5212-18 | ПМ-5318
| ЗП-5318 | ЗТР-18 |
| РПВ-5221-14
РПВ-5222-14 | ПМ-5314
| ЗП-5314 | ЗТР-14 |
| РПВ-5231-38
РПВ-5232-38 | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РПВ-5241-12
| ПМ-5312
| ЗП-5312 | ЗТР-12 |

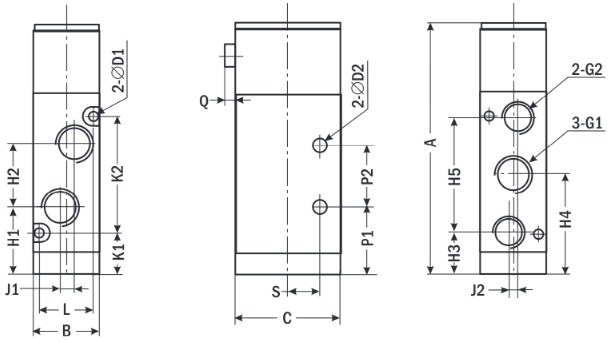

| Габаритные размеры (с односторонним управлением)
|
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
|
| РПВ-5211-18 | ⅛" | ⅛" | 70
| 16
| 27
| 3,3
| 3,3
| 20
| 16
| 14
| 28
|
| РПВ-5221-14 | ¼"
| ¼"
| 95
| 27
| 40
| 5,5
| 5,5
| – | – | 18
| 40
|
| РПВ-5231-38 | ⅜"
| ¼"
| 98
| 27
| 40
| 5,5
| 5,5
| 28
| 24
| 18
| 40
|
| РПВ-5241-12 | ½"
| ½"
| 126
| 34
| 50
| 4,3
| 5,5
| 36,5
| 36
| 23
| 54,5
|
| Модификация | H5 | J1
| J2
| K1
| K2
| L
| P1
| P2
| Q
| S
|
| РПВ-5211-18 | 28
| 3 | 2
| 13
| 30
| 13
| 21
| 14
| 2,5
| 9,5
|
| РПВ-5221-14 | 40
| – | – | 28
| 24
| 32
| 28
| 24
| – | 16
|
| РПВ-5231-38 | 45
| 4 | – | 15
| 50
| 20
| 28
| 24
| 3
| 13,5
|
| РПВ-5241-12 | 63 | 4 | – | 18,5 | 72 | 27 | 40,5 | 28 | 2,8 | 17,5 |

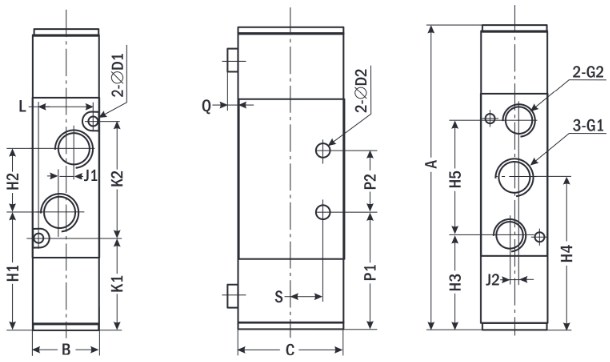

| Габаритные размеры (с двусторонним управлением)
|
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
|
| РПВ-5212-18 | ⅛"
| ⅛"
| 84
| 18
| 27
| 3,3
| 3,3
| 34
| 16
| 28
| 42
|
| РПВ-5222-14 | ¼"
| ⅛"
| 93
| 22
| 35
| 3,3
| 4,3
| н/д | 20
| н/д
| н/д
|
| РПВ-5232-38 | ⅜"
| ¼"
| 116
| 27
| 40
| 4,5
| 5
| 47
| 25
| 36
| 58
|
| Модификация | H5 | J1
| J2
| K1
| K2
| L
| P1
| P2
| Q
| S
|
| РПВ-5212-18 | 28
| 3 | 2
| 28
| 30
| 13
| 35
| 14
| 2,5
| 9,5
|
| РПВ-5222-14 | 35
| 3 | – | н/д
| 38
| 17
| н/д
| 20
| 3
| 10,5
|
| РПВ-5232-38 | 45
| 4 | – | 34
| 50
| 20
| 41
| 24
| 3
| 13,5
|
Версия: 2022-12-22-ЛВС
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.37 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Присоединение
|
Управление | Срок поставки | Стоимость |
|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Присоединение
|
Управление | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G72332 | РПВ-5211-18 | 1/8" | одностороннее | Со склада | 1584 руб. |
| G72336 | РПВ-5212-18 | 1/8" | двустороннее | Со склада | 2112 руб. |
| G72333 | РПВ-5221-14 | 1/4" | одностороннее | Со склада | 1980 руб. |
| G72337 | РПВ-5222-14 | 1/4" | двустороннее | Со склада | 2112 руб. |
| G72334 | РПВ-5231-38 | 3/8" | одностороннее | Со склада | 2772 руб. |
| G72338 | РПВ-5232-38 | 3/8" | двустороннее | Со склада | 2376 руб. |
| G72335 | РПВ-5241-12 | 1/2" | одностороннее | Со склада | 3465 руб. |
| Артикул | Модель |
Присоединение
|
Управление | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G72332 | РПВ-5211-18 | 1/8" | одностороннее | Со склада | 1584 руб. |
| G72336 | РПВ-5212-18 | 1/8" | двустороннее | Со склада | 2112 руб. |
| G72333 | РПВ-5221-14 | 1/4" | одностороннее | Со склада | 1980 руб. |
| G72337 | РПВ-5222-14 | 1/4" | двустороннее | Со склада | 2112 руб. |
| G72334 | РПВ-5231-38 | 3/8" | одностороннее | Со склада | 2772 руб. |
| G72338 | РПВ-5232-38 | 3/8" | двустороннее | Со склада | 2376 руб. |
| G72335 | РПВ-5241-12 | 1/2" | одностороннее | Со склада | 3465 руб. |
