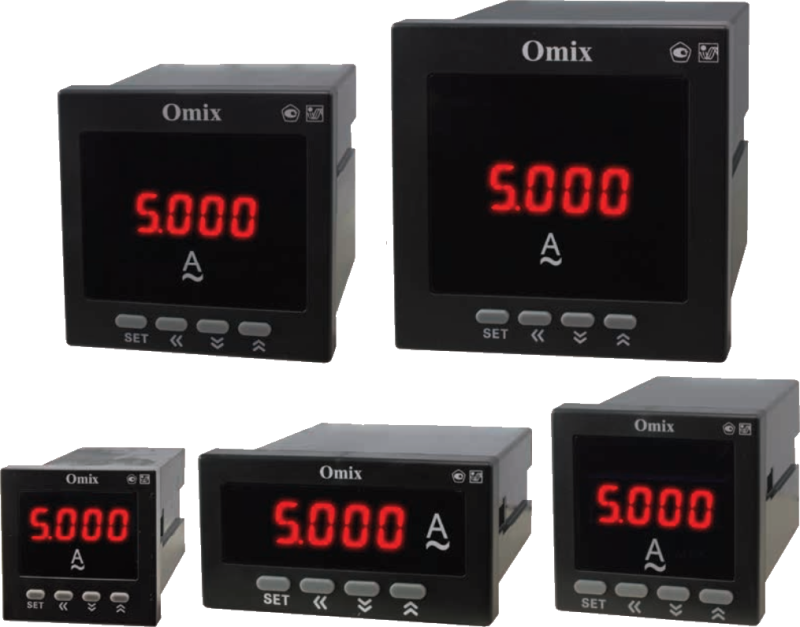

Амперметр однофазный щитовой с аналоговым выходом Omix A1-1-I420-N2

Прибор для измерения и индикации силы тока в однофазных сетях переменного тока, а также для преобразования измеренных значений в аналоговый сигнал 0(4)...20 мА

Диапазон измерения силы тока: ~0…5 А (прямое подключение), ~0...9999 А (через трансформатор)
Погрешность: ±(0,5% + 1 е.м.р.)
Аналоговый выход 0(4)...20 мА
Количество фаз: 1
Четырехразрядный светодиодный индикатор
Широкий диапазон питания ≅85...264 В
Монтаж: в щит
Госреестр № 64439-22

В закладки

5 301 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Амперметр однофазный щитовой Omix A1-1-I420-N2 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, а также для преобразования измеренных значений в аналоговый сигнал 0(4)...20 мА
Особенности:

Возможность подключения трансформатора тока
Может выдерживать длительные (до нескольких лет) перегрузки до 6 А
Масштабирование измеренного значения силы тока при преобразовании в аналоговый сигнал. Пользователь самостоятельно выбирает необходимый диапазон преобразуемой силы тока в пределах полного диапазона измерения
5 типоразмеров корпуса

Технические характеристики:

Параметр	Значение
Диапазон измерения силы тока	~0...5 А (напрямую) ~0...9999 А (через трансформатор)
Погрешность	±(0,5% + 1 е.м.р.)
Дискретность измерения силы тока	1; 0,1; 0,01; 0,001
Скорость измерения	3 изм./с
Потребляемая мощность	< 3 ВА
Питание	≅85...264 В
Аналоговый выход	0...20 мА, 4...20 мА
Погрешность аналогового выхода	±0,5%
Сопротивление выходного сигнала	≤ 250 Ом
Условия эксплуатации	−10...+50°С, ≤ 85%RH
Условия хранения	−40...+70°С, ≤ 85%RH
Высота символов	P44: 8 мм Р77, Р94, Р99, Р1212: 14 мм
Габаритные размеры	P44: 50×50×102 мм Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм
Размер врезного отверстия	P44: 45×45 мм Р77: 67×67 мм Р94: 45×91 мм Р99: 91×91 мм Р1212: 111×111 мм
Вес	P44: 119 г Р77: 201 г Р94: 170 г Р99: 223 г Р1212: 291 г

Габаритный чертеж

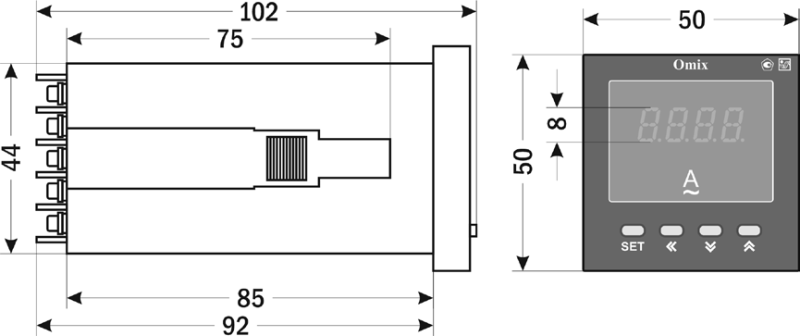

P44

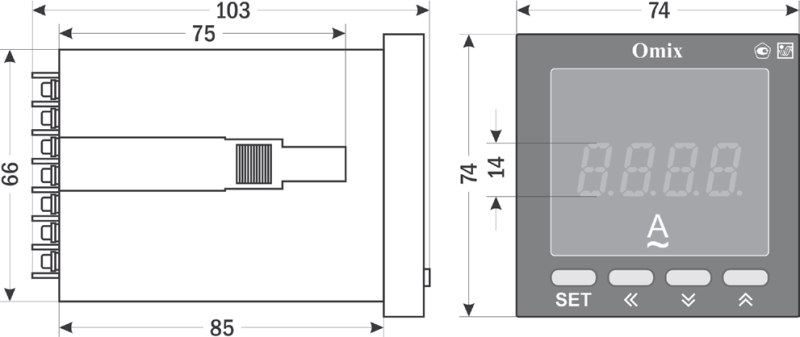

P77

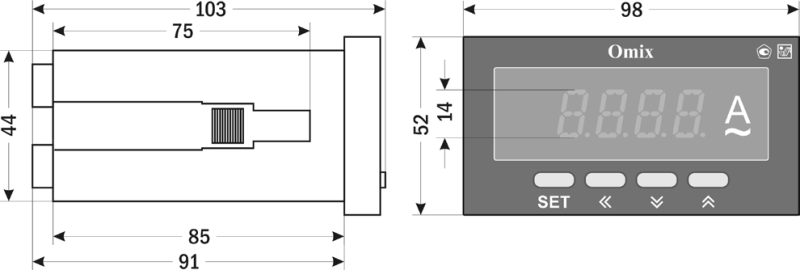

P94

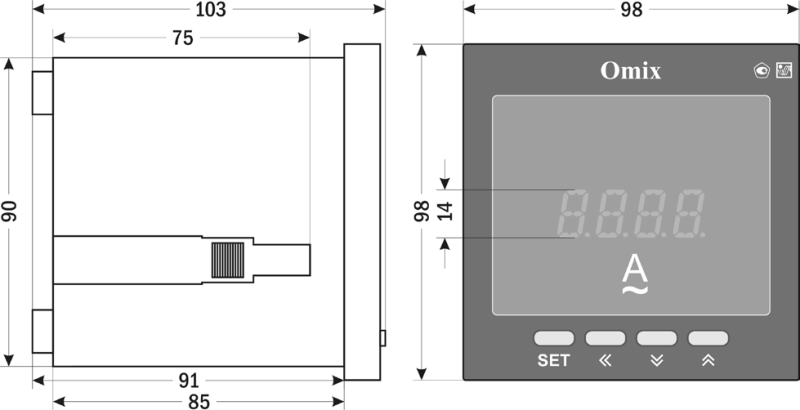

P99

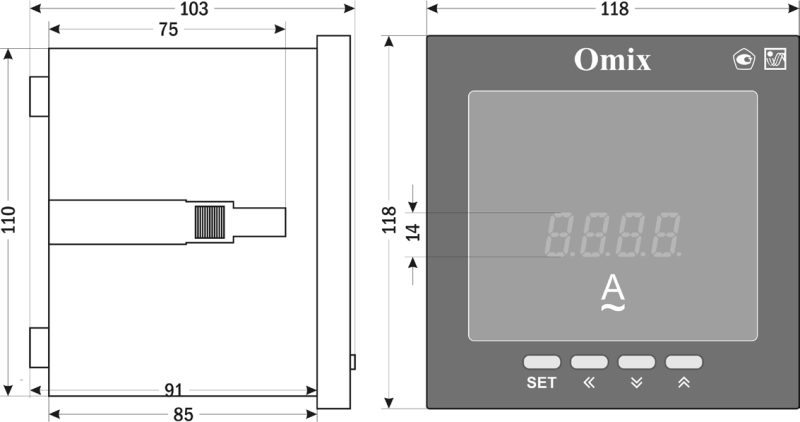

P1212

Версия: 2020-10-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.10.2020	0.64 Мб

Артикул	Тип корпуса	Срок поставки	Стоимость
P44 P77 P94 P99 P1212

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость
E62618	Omix P44-A1-1-I420-N2	P44	Со склада (комплектация 1..72 часа)	5301 руб. – +
E62619	Omix P77-A1-1-I420-N2	P77	Со склада (комплектация 1..72 часа)	5301 руб. – +
E62620	Omix P94-A1-1-I420-N2	P94	Со склада	5301 руб. – +
E62621	Omix P99-A1-1-I420-N2	P99	Со склада (комплектация 1..72 часа)	5301 руб. – +
E62622	Omix P1212-A1-1-I420-N2	P1212	Со склада (комплектация 1..72 часа)	5301 руб. – +

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость
E62618	Omix P44-A1-1-I420-N2	P44	Со склада (комплектация 1..72 часа)	5301 руб. – +
E62619	Omix P77-A1-1-I420-N2	P77	Со склада (комплектация 1..72 часа)	5301 руб. – +
E62620	Omix P94-A1-1-I420-N2	P94	Со склада	5301 руб. – +
E62621	Omix P99-A1-1-I420-N2	P99	Со склада (комплектация 1..72 часа)	5301 руб. – +
E62622	Omix P1212-A1-1-I420-N2	P1212	Со склада (комплектация 1..72 часа)	5301 руб. – +

Отзывы на этот товар пока отсутствуют.
