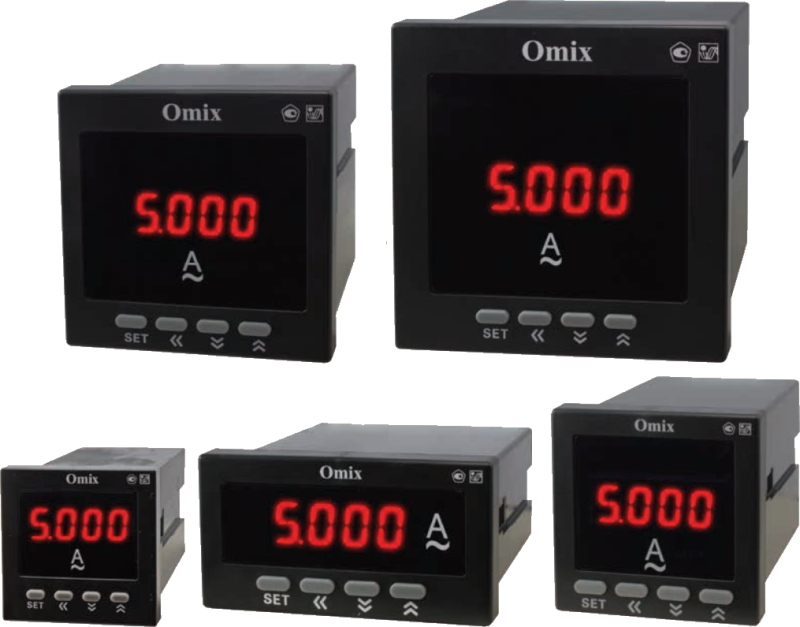

Амперметр однофазный щитовой с интерфейсом RS-485 Omix A1-1-RS485-N2

Прибор для измерения и индикации силы тока в однофазных сетях переменного тока, а также для передачи измеренных значений по протоколу Modbus RTU

Диапазон измерения силы тока: ~0…5 А (прямое подключение), ~0...9999 А (через трансформатор)
Погрешность: ±(0,5% + 1 е.м.р.)
Интерфейс RS-485
Количество фаз: 1
Четырехразрядный светодиодный индикатор
Широкий диапазон питания ≅85...264 В
Монтаж: в щит
Госреестр № 64439-22

В закладки

4 890 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Амперметр однофазный щитовой Omix A1-1-RS485-N2 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, а также для передачи измеренных значений по протоколу Modbus RTU

Особенности:

Возможность подключения трансформатора тока
Может выдерживать длительные (до нескольких лет) перегрузки до 6 А
Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). Расчет измеренного значения осуществляется пользователем самостоятельно с учетом заданного количества знаков после запятой. При использовании трансформатора тока по протоколу Modbus передается измеренное значение с учетом коэффициента трансформации
5 типоразмеров корпуса

Технические характеристики:

Параметр	Значение
Диапазон измерения силы тока	~0...5 А (напрямую) ~0...9999 А (через трансформатор)
Погрешность	±(0,5% + 1 е.м.р.)
Дискретность измерения силы тока	1; 0,1; 0,01; 0,001
Скорость измерения	3 изм./с
Потребляемая мощность	< 3 ВА
Питание	≅85...264 В
Интерфейс	RS-485 Modbus RTU
Скорость передачи данных	1200...9600 бит/с
Условия эксплуатации	−10...+50°С, ≤ 85%RH
Условия хранения	−40...+70°С, ≤ 85%RH
Высота символов	P44: 8 мм Р77, Р94, Р99, Р1212: 14 мм
Габаритные размеры	P44: 50×50×102 мм Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм
Размер врезного отверстия	P44: 45×45 мм Р77: 67×67 мм Р94: 45×91 мм Р99: 91×91 мм Р1212: 111×111 мм
Вес	P44: 117 г Р77: 199 г Р94: 168 г Р99: 221 г Р1212: 289 г

Габаритный чертеж

P44

P77

P94

P99

P1212

Версия: 2020-10-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.10.2020	0.67 Мб

Артикул	Тип корпуса	Срок поставки	Стоимость
P44 P77 P94 P99 P1212

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость
E62623	Omix P44-A1-1-RS485-N2	P44	Со склада (комплектация 1..72 часа)	4890 руб. – +
E62624	Omix P77-A1-1-RS485-N2	P77	Со склада (комплектация 1..72 часа)	4890 руб. – +
E62625	Omix P94-A1-1-RS485-N2	P94	Со склада	4890 руб. – +
E62626	Omix P99-A1-1-RS485-N2	P99	Со склада (комплектация 1..72 часа)	4890 руб. – +
E62627	Omix P1212-A1-1-RS485-N2	P1212	Со склада (комплектация 1..72 часа)	4890 руб. – +

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость
E62623	Omix P44-A1-1-RS485-N2	P44	Со склада (комплектация 1..72 часа)	4890 руб. – +
E62624	Omix P77-A1-1-RS485-N2	P77	Со склада (комплектация 1..72 часа)	4890 руб. – +
E62625	Omix P94-A1-1-RS485-N2	P94	Со склада	4890 руб. – +
E62626	Omix P99-A1-1-RS485-N2	P99	Со склада (комплектация 1..72 часа)	4890 руб. – +
E62627	Omix P1212-A1-1-RS485-N2	P1212	Со склада (комплектация 1..72 часа)	4890 руб. – +
