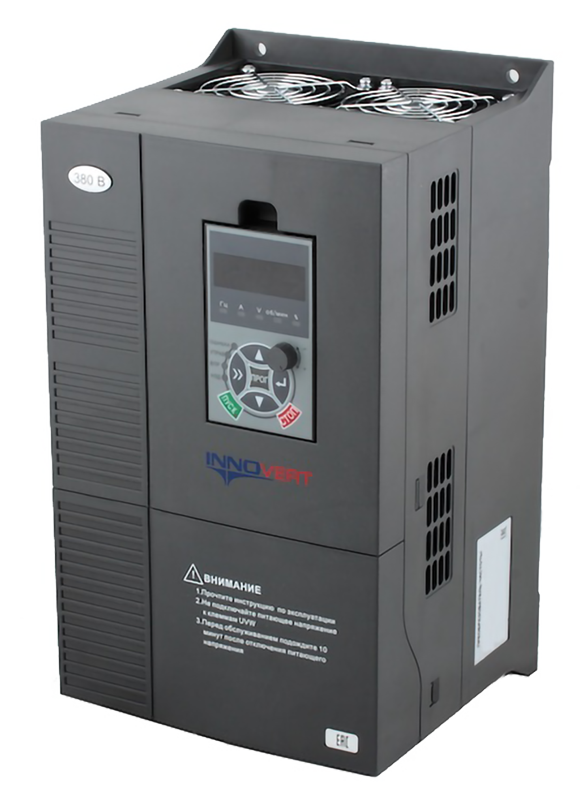

Преобразователь частоты для насосов INNOVERT PUMP серии IHD

Частотный преобразователь серии INNOVERT PUMP предназначен для работы с трёхфазными асинхронными двигателями насосов. Позволяют поддерживать давление на заданном уровне, как в автоматическом, так и в ручном режиме управления оператором. Значение давления может быть выведено на дисплее встроенном в пульт управления, что облегчает работу оператора.Особенности:

Встроенный ПИД-регулятор для поддержания давления на заданном уровне
Встроенный источник питания 24VDC 200мА для датчика давления
Имеет открытый доступ к программированию параметров
Может работать от датчика по аналоговому входу 4...20 мА (0...10 В)
Может работать по протоколу Modbus (RS485)

Технические характеристики:

Параметр	Значение
Диапазон выходной частоты	0,00...320,00 Гц (0,0...3200,0 Гц)
Время ускорения/замедления	0,1...3600 с
Выходная мощность	0,75...315 кВт
Входы	6 дискретных 2 аналоговых масштабируемых 0...10 В, 0...10 В и 4...20 мА
Выходы	Релейный с переключающимся контактом ~1 А, 220 В Аналоговый 0...10 В Транзисторный
Питание	~380 В (трехфазное)
Условия эксплуатации	−10...+40°C* ≤ 95%RH
Монтаж - Ниже 160 кВт - Свыше 185 кВт	В щит или на стене Размещение напольное
Защита	IP20

* – Возможно +40...+50ºC при уменьшении номинальной нагрузки. Номинальный выходной ток уменьшается на 1% при каждом повышении температуры на 1ºC.

Модель	Мощность, кВт	Выход		Вход		Тормозной путь
Модель	Мощность, кВт	Номинальный ток, А	Перегрузочная способность, А	Напряжение	Ток, А	Тормозной путь
IHD751P43T	0,75	2,5	3,0	304...456 В, 50/60 Гц	3,7	встроенный
IHD112P43T	1,1	3,0	3,6		5,0	встроенный
IHD152P43T	1,5	4,0	4,8		5,4	встроенный
IHD222P43T	2,2	6,0	7,2		7,0	встроенный
IHD302P43T	3	7,0	8,4		8,0	встроенный
IHD402P43T	4	9,0	10,8		10,7	встроенный
IHD552P43T	5,5	13	15,6		15	встроенный
IHD752P43T	7,5	17	20,4		20,5	встроенный
IHD113P43T	11	25	30		27	встроенный
IHD153P43T	15	32	38,4		35	встроенный
IHD183P43T	18,5	37	44,4		38,5	встроенный
IHD223P43T	22	45	54		46,5	встроенный
IHD303P43T	30	60	72		62	внешний
IHD373P43T	37	75	90		76	внешний
IHD453P43T	45	90	108		92	внешний
IHD553P43T	55	110	132		113	внешний
IHD753P43T	75	150	180		157	внешний
IHD903P43T	90	176	211,2		180	внешний
IHD114P43T	110	210	252		214	внешний
IHD134P43T	132	250	300		256	внешний
IHD164P43T	160	300	360		307	внешний
IHD184P43T	185	340	408		345	внешний
IHD204P43T	200	380	456		385	внешний
IHD224P43T	220	420	504		430	внешний
IHD254P43T	250	470	564		480	внешний
IHD284P43T	280	540	648		548	внешний
IHD314P43T	315	600	720		610	внешний

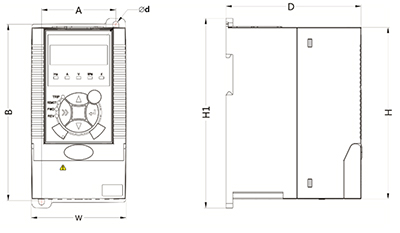

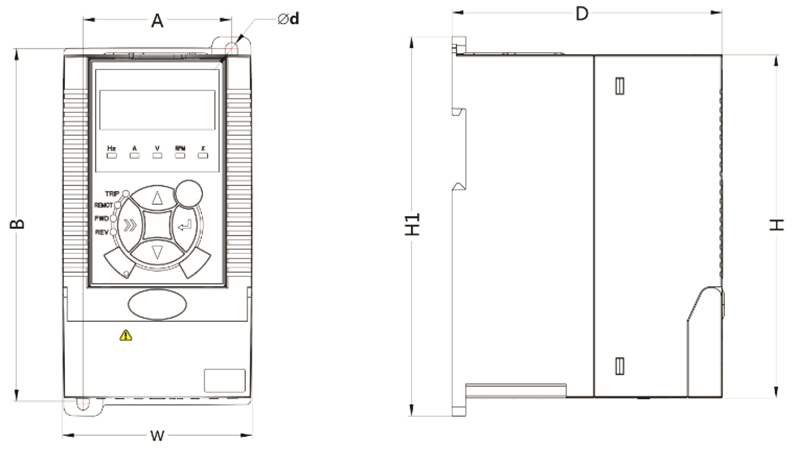

Габаритные размеры Преобразователи мощностью 0,75...5,5 кВт

Модель	H, мм	W, мм	D, мм	H1, мм	A, мм	B, мм	∅d, мм
IHD112P43T	150	83	120	166	65	153	5
IHD112P43T
IHD152P43T
IHD222P43T
IHD302P43T	200	120	140	215	98	202	5
IHD402P43T
IHD552P43T

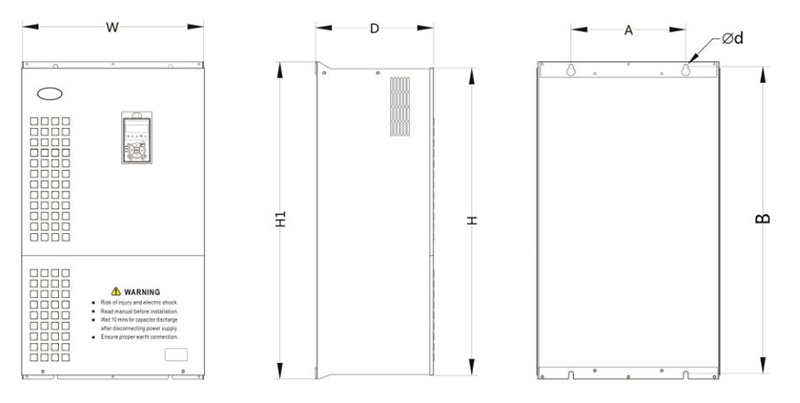

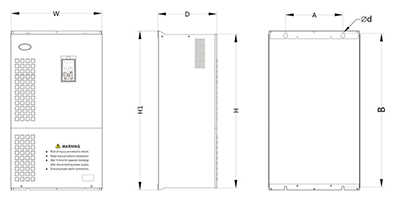

Габаритные размеры Преобразователи мощностью 7,5...315 кВт

Модель	H, мм	W, мм	D, мм	H1, мм	A, мм	B, мм	∅d, мм
IHD752P43T	258	155	180	285	120	270	7
IHD113P43T	258	155	180	285	120	270	7
IHD153P43T	330	200	195	355	150	340	7
IHD183P43T
IHD223P43T
IHD303P43T
IHD373P43T	425	270	200	450	200	430	7
IHD453P43T	425	270	200	450	200	430	7
IHD553P43T	535	320	248	560	240	540	9
IHD753P43T	535	320	248	560	240	540	9
IHD903P43T	640	380	248	665	240	640	9
IHD114P43T
IHD134P43T
IHD164P43T	710	465	355	750	380	719	11
IHD184P43T	1400	400	400	1400	460	1270	13
IHD204P43T
IHD224P43T
IHD254P43T
IHD284P43T	1600	420	420	1600	560	1460	13
IHD314P43T	1600	420	420	1600	560	1460	13

Версия: 2020-05-07-ШАР
