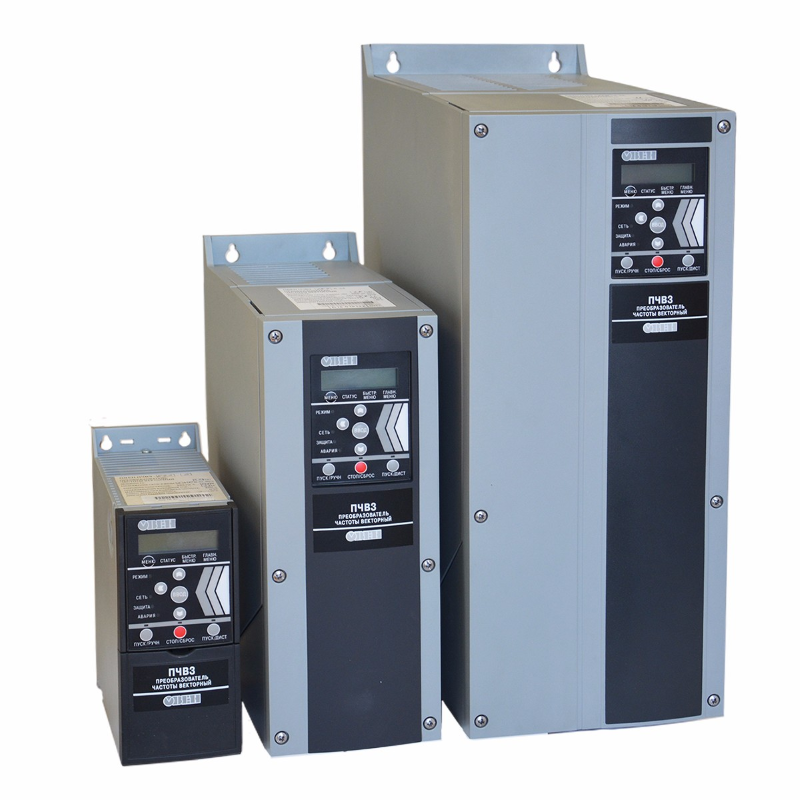

Модель нового поколения частотных преобразователей с дополнительными возможностями для управления насосами и вентиляторами. Новая линейка ПЧВ имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Ее функционал заточен под наиболее популярные HVAC-применения – это и «спящий» режим необходимый в системах с переменным разбором жидкости для насосов, и специализированный противопожарный режим необходимый для частотных преобразователей, управляющих вентиляцией в современном здании. Вместе с тем, линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.
Особенности:
- Плавный пуск и останов двигателя, в том числе отложенный запуск
- Компенсация нагрузки и скольжения
- Вольт-частотный или векторный алгоритмы управления
- Автоматическая адаптация двигателя без вращения
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ
- Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.)
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода
- Специализированный «спящий» режим для эффективной работы при малом разборе
- Специализированный противопожарный режим для систем вентиляции
- Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения
- Пропуск резонансных частот (до 2 участков пропуска)
- Интерфейс RS-485
Основные технические характеристики:
Параметр | Значение |
Питание | 3 фазы, 200…240 В (0,25…11 кВт)
3 фазы, 380…480 В (0,37…90 кВт)
|
Выходное напряжение | 0…100 В
|
Выходная частота |
0…200 Гц
0…400 Гц
|
Входы:
- цифровые
- аналоговые |
4
2 |
Интерфейсы связи | RS-485, Modbus RTU, FLN, Metasys; BACnet MSTP |
Защита | IP20 |
Вибропрочность | 1 g |
Относительная влажность | 95% |
Диапазон рабочих температур | 0…+40°C при номинальном выходном токе
−20…+50 ºС со снижением выходного тока |
Тормозной ключ | Нет |
Входной и выходной токи ПЧВ3:
Модификация
| Мощность, кВт
| Входной ток, А | Выходной ток, А |
ПЧВ3-К75-В-54 | 0,75
| 3 | 2,2 |
ПЧВ3-1К5-В-54 | 1,5
| 4 | 3,7 |
ПЧВ3-2К2-В-54 | 2,2
| 5,5 | 5,3 |
ПЧВ3-3К0-В-54 | 3
| 7 | 7,2 |
ПЧВ3-4К0-В-54 | 4
| 9,5 | 9,1 |
ПЧВ3-5К5-В-54 | 5,5
| 13 | 12 |
ПЧВ3-7К5-В-54 | 7,5
| 17 | 15,5 |
ПЧВ3-11К-В-54 | 11
| 25 | 23 |
ПЧВ3-15К-В-54 | 15
| 33 | 31 |
ПЧВ3-18К-В-54 | 18
| 39 | 37 |
ПЧВ3-22К-В-54 | 22
| 46 | 42,5 |
ПЧВ3-30К-В-54 | 30
| 63 | 61 |
ПЧВ3-37К-В-54 | 37
| 77 | 73 |
ПЧВ3-45К-В-54 | 45
| 93 | 90 |
ПЧВ3-55К-В-54 | 55
| 113 | 106 |
ПЧВ3-75К-В-54 | 75
| 154 | 147 |
ПЧВ3-90К-В-54 | 90
| 182 | 177 |
Версия: 2016-01-21-КВА
