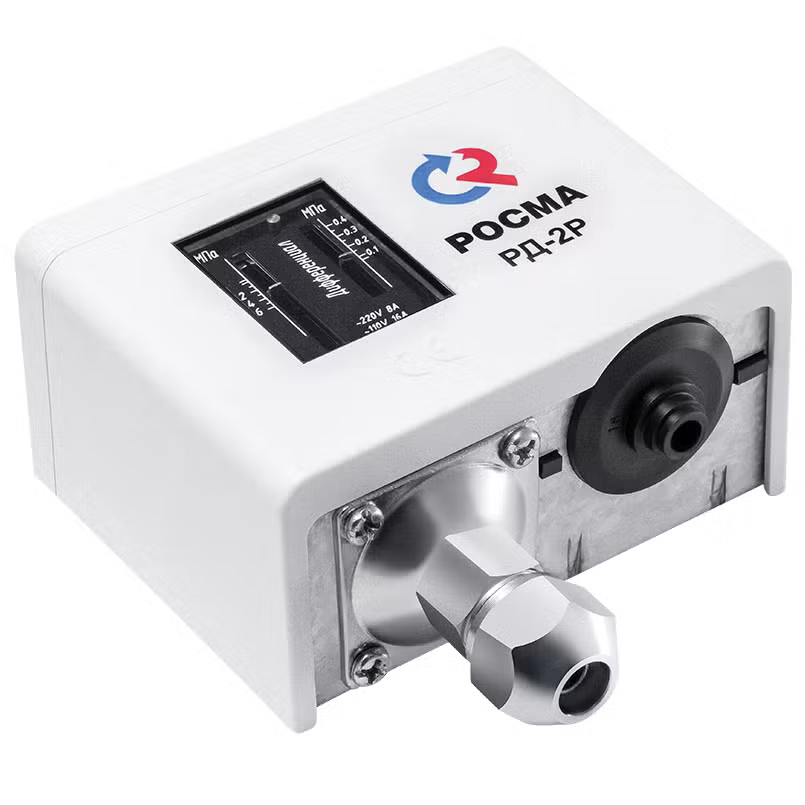

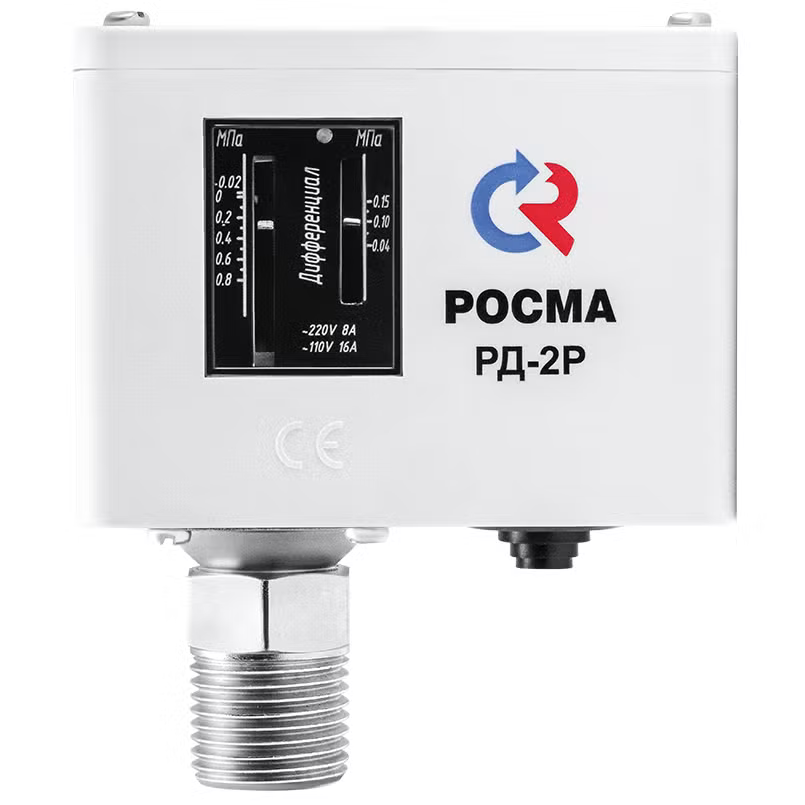

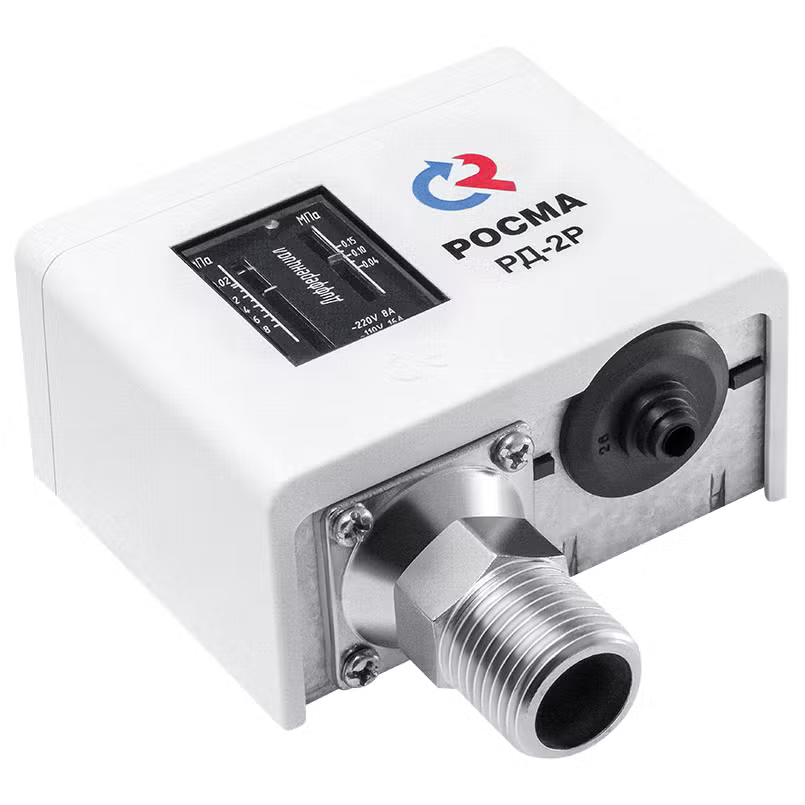

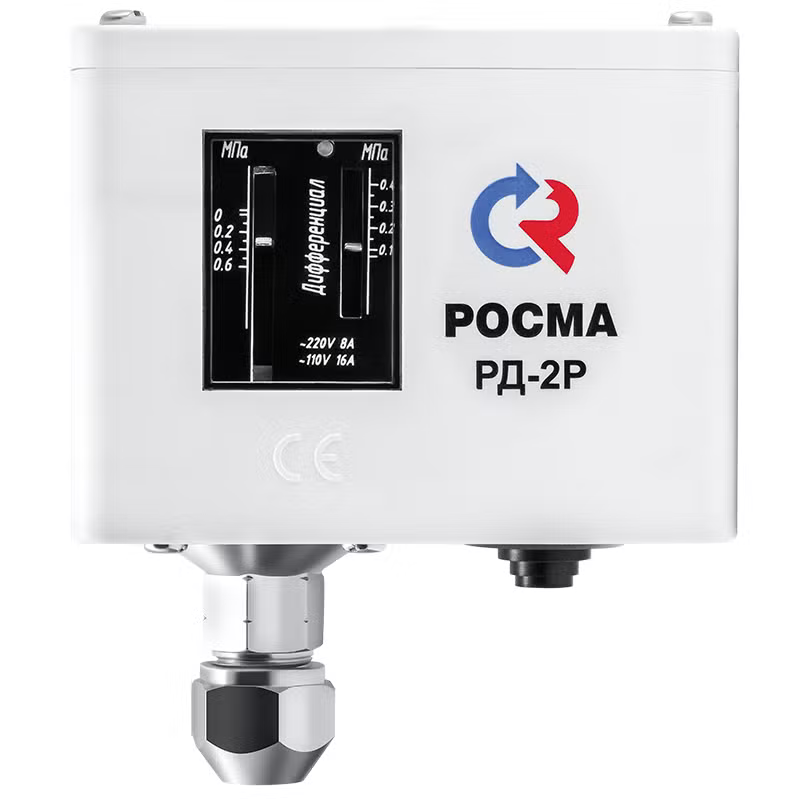

Реле давления РД-2Р, РД-2Р модель 35

Прибор для переключения электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны)

Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах реле давления обеспечивают работу агрегата в автоматическом режиме
Диапазон давлений: −0,05...3 МПа
Диапазон температур: −10...110°С
Реле: ~8 А, 220 В
Монтаж: на приборную панель или с помощью кронштейна
Степень пылевлагозащиты: IP44 или IP55
Присоединение: накидная гайка G¼ для крепления капиллярной трубки иди резьбовое G¼", G½"
Материал: алитированная сталь

В закладки

от 2 450 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны).

Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.

Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.

Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.

Технические характеристики:

Реле давления
Рабочий диапазон	Дифференциал (настраиваемый)	Р перегруз. макс
−0,05…0,3 МПа	0,02…0,15 МПа	1,6 МПа
−0,07…0,6 МПа	0,06…0,4 МПа	1,6 МПа
−0,02…0,8 МПа*	0,07…0,4 МПа*	1,6 МПа*
−0,02…0,8 МПа**	0,04…0,15 МПа**	1,6 МПа**
0,1…1 МПа	0,1…0,3 МПа	1,6 МПа
0,5…1,6 МПа	0,1…0,4 МПа	3,5 МПа
0,5…2,4 МПа	0,2…0,5 МПа	3,5 МПа
0,5…3 МПа	0,5…1 МПа	3,5 МПа

* — для РД-2Р модель 35 G¼".

** — для РД-2Р модель 35 G½".

Параметр	Значение
Воспроизводимость	±2%
Контакты	Однополюсный перекидной контакт
Электрические характеристики	~8 А, 220 В ~16 А, 110 В
Диапазон рабочих температур - Окружающая среда - Контролируемая среда	−10…70°C −10…110°C
Корпус	Алитированная сталь 10
Крышка	Пластик, цвет белый
Штуцер и накидная гайка	Хромированная сталь 10
Кронштейн и механизм	Анодированная сталь 10
Сильфон	Медный сплав
Шкала	Алюминий, цвет черный
Стекло	Органическое
Способ присоединения - РД-2Р - РД-2Р модель 35	Штуцер под развальцовку с накидной гайкой G¼" для крепления капиллярной трубки (Ø8 мм) Резьба G¼" или G½"
Варианты монтажа	На приборную панель или с помощью кронштейна
Монтаж кабеля - РД-2Р модель 35 - РД-2Р	Кабельный ввод Ø 6...14 мм Резиновый уплотнитель до Ø12 мм
Надежность	100 000 циклов
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4218-001-4719015564-2010 ГОСТ 26005–83

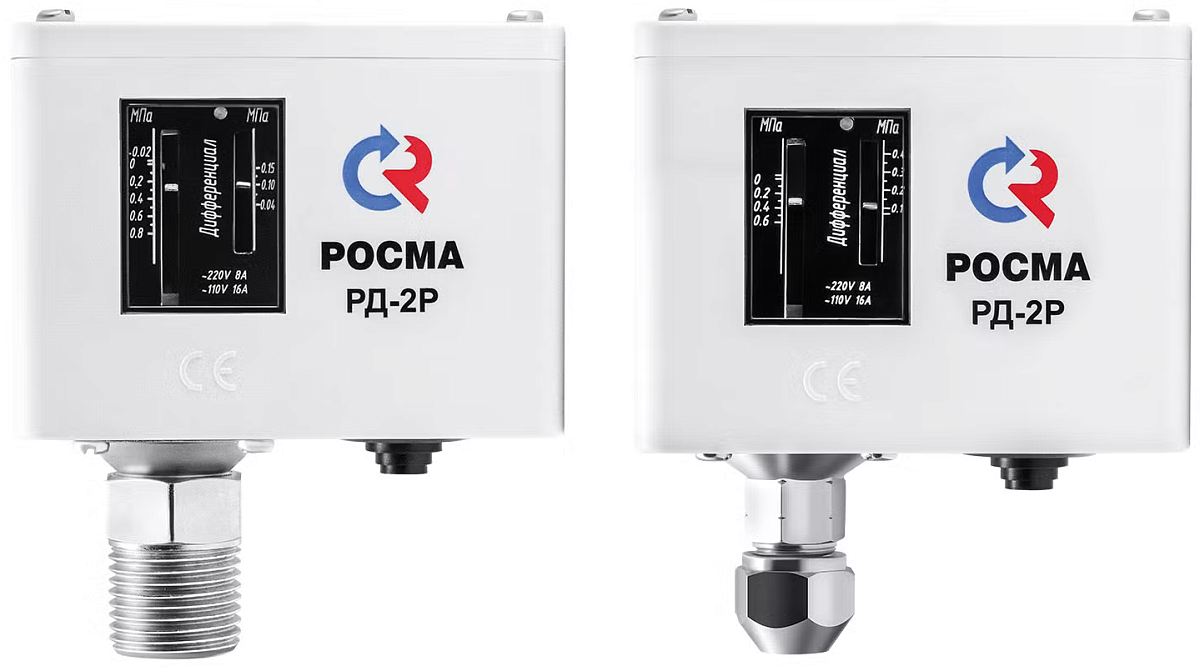

Модели:

Тип	Исполнение	Рабочий диапазон давлений, МПа	Резьба присоединения
РД-2Р	IP44	−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3	накидная гайка G¼ для крепления капиллярной трубки
РД-2Р модель 35	IP44	−0,02…0,8	резьба G¼, G½
РД-2Р	IP54	−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3	накидная гайка G¼ для крепления капиллярной трубки
РД-2Р модель 35	IP54	−0,02…0,8	резьба G¼, G½

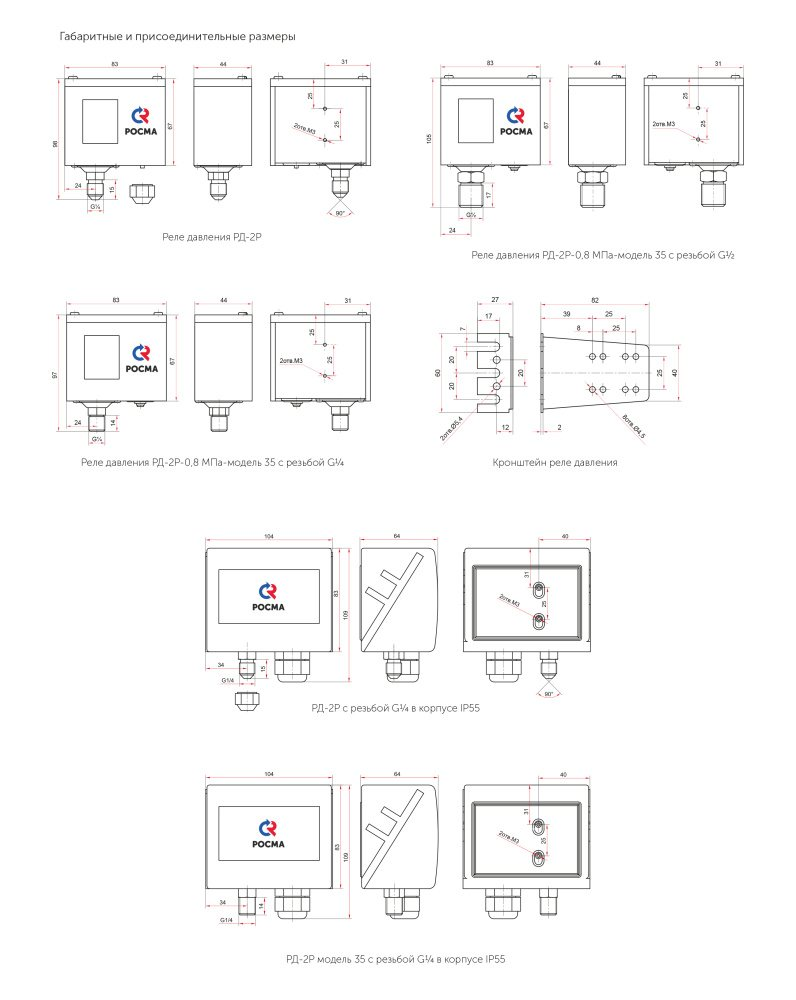

Габаритные размеры

Версия 2020-04-15-ШАР

Артикул	Верхний предел, МПа	Присоединение	Исполнение	Срок поставки	Стоимость
0,3 0,6 0,8 1,6 1 2,4 3	Накидная гайка G¼" для крепления капиллярной трубки G¼" G½"	IP44 IP55

Артикул	Верхний предел, МПа	Присоединение	Исполнение	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Верхний предел, МПа	Присоединение	Исполнение	Срок поставки	Стоимость
O72627	0,3	Накидная гайка G¼" для крепления капиллярной трубки	IP44	1...2 недели	2450 руб. – +
O72628	0,6	Накидная гайка G¼" для крепления капиллярной трубки	IP44	1...2 недели	2450 руб. – +
O72629	1,6	Накидная гайка G¼" для крепления капиллярной трубки	IP44	1...2 недели	2450 руб. – +
O72630	1	Накидная гайка G¼" для крепления капиллярной трубки	IP44	1...2 недели	2450 руб. – +
O72631	2,4	Накидная гайка G¼" для крепления капиллярной трубки	IP44	1...2 недели	2450 руб. – +
O72632	3	Накидная гайка G¼" для крепления капиллярной трубки	IP44	1...2 недели	2450 руб. – +
O72633	0,8	G¼"	IP44	1...2 недели	2450 руб. – +
O72634	0,8	G½"	IP44	1...2 недели	2450 руб. – +
O72635	0,3	Накидная гайка G¼" для крепления капиллярной трубки	IP55	1...2 недели	3808 руб. – +
O72636	0,6	Накидная гайка G¼" для крепления капиллярной трубки	IP55	1...2 недели	3808 руб. – +
O72637	1,6	Накидная гайка G¼" для крепления капиллярной трубки	IP55	1...2 недели	3808 руб. – +
O72638	1	Накидная гайка G¼" для крепления капиллярной трубки	IP55	1...2 недели	3808 руб. – +
O72639	2,4	Накидная гайка G¼" для крепления капиллярной трубки	IP55	1...2 недели	3808 руб. – +
O72640	3	Накидная гайка G¼" для крепления капиллярной трубки	IP55	1...2 недели	3808 руб. – +
O72641	0,8	G¼"	IP55	1...2 недели	3808 руб. – +

Отзывы на этот товар пока отсутствуют.
