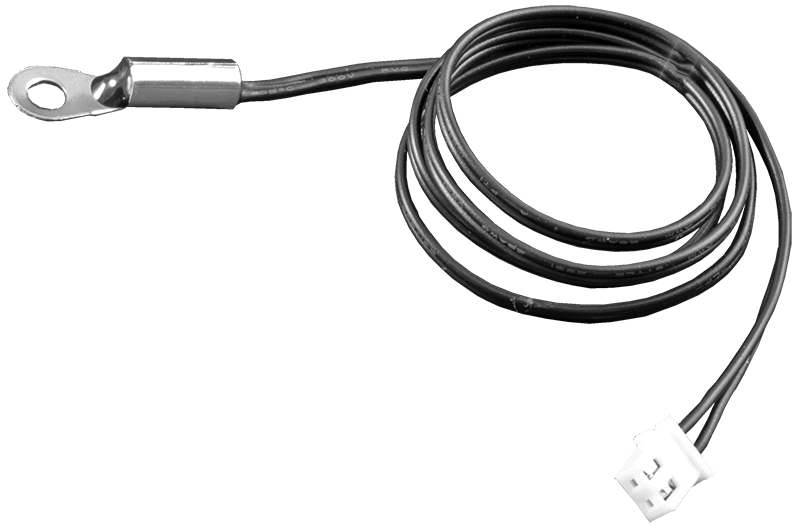

Датчик температуры NTC-A-4081
Датчик предназначен для измерения температуры в системах управления отоплением, вентиляцией и кондиционированием воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning)
- Диапазоны измеряемых температур: −20...+150°C
- Тип: NTC 10k ±1% 3950
- Сопротивление при +25°С: 10 кОм
- Длина монтажной части: 25 мм
- Диаметр монтажной части: 6 мм
- Длина кабельного вывода: 1000 мм – стандарт, до 100 000 мм – по заказу
- Подключение: коннектор 2pin
- Материал корпуса датчика: нержавеющая сталь

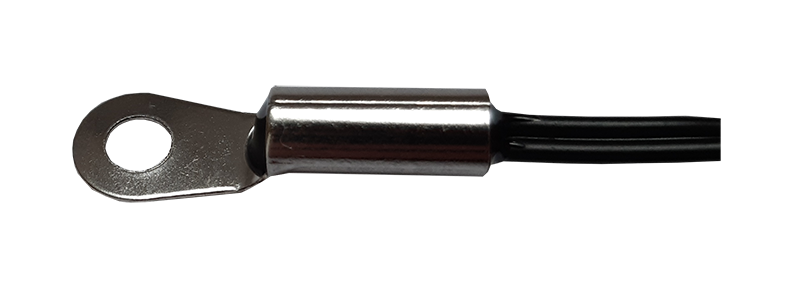

- Кольцевой наконечник с отверстием ∅ 4 мм для фиксации датчика на плоскости
Датчик предназначен для измерения температуры в системах управления отоплением, вентиляцией и кондиционированием воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning), подключается к термостатам и терморегуляторам, например ARCOM-N37, ART-D2, ТРМ-900, RTC 70F, ARCOM-D2, ARCOM-D2-N2, ARCOM-N472, ARCOM-W793, ARCOM-W461, ARCOM-N371.
Прежнее название датчика NTC-A-4081: NTC 1388-5-P
Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Принцип действия:NTC-датчик (термистор, терморезистор, термометр сопротивления) – это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от температуры. NТС-датчики имеют отрицательный температурный коэффициент сопротивления (ТКС) (Negative Temperature Coefficient – отрицательный температурный коэффициент), т.е. сопротивление уменьшается при увеличении температуры и увеличивается при ее уменьшении.
Особенности:
- Кольцевой наконечник с отверстием ∅ 4 мм для фиксации датчика на плоскости
- Высокая чувствительность
- Влагозащищенный IP68
- Низкая стоимость по сравнению с термосопротивлениями
- Увеличение длины кабельного вывода до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений
Монтаж:На датчики NTC внешние электромагнитные поля оказывают гораздо более слабое воздействие, чем на обычные термосопротивления. Однако в случае очень сильных электромагнитных полей при монтаже NТС-датчиков провода от места установки самого датчика до регулятора желательно прокладывать на максимально возможном удалении от источников помех. Если конструкция установки не позволяет этого сделать, то уменьшить влияние внешнего электромагнитного поля позволяет экранирование измерительного провода и последующее заземление экрана.
| Параметр | Значение |
| Диапазон измеряемых температур | −20...+150°С |
| Погрешность | ±1% |
| Тип | NTC 10k ±1% 3950 |
| Сопротивление при +25°С | 10 кОм |
| Изменение сопротивления | 0,18...97 кОм
(0,18 кОм соответствует верхнему пределу диапазона измерения температуры: +150°С, 97 кОм – нижнему: −20°С) |
| Длина монтажной части (L) | 25 мм
|
| Диаметр монтажной части (D) | 6 мм
|
| Длина кабельного вывода (l)
| 1000 мм – стандарт
до 100 000 мм – по заказу погрешность длины кабельного вывода ±3% |
| Схема подключения
| 2-проводная
|
| Подключение
| коннектор 2pin
|
| Материал корпуса датчика
| нержавеющая сталь
|
| Степень защиты | IP68
|

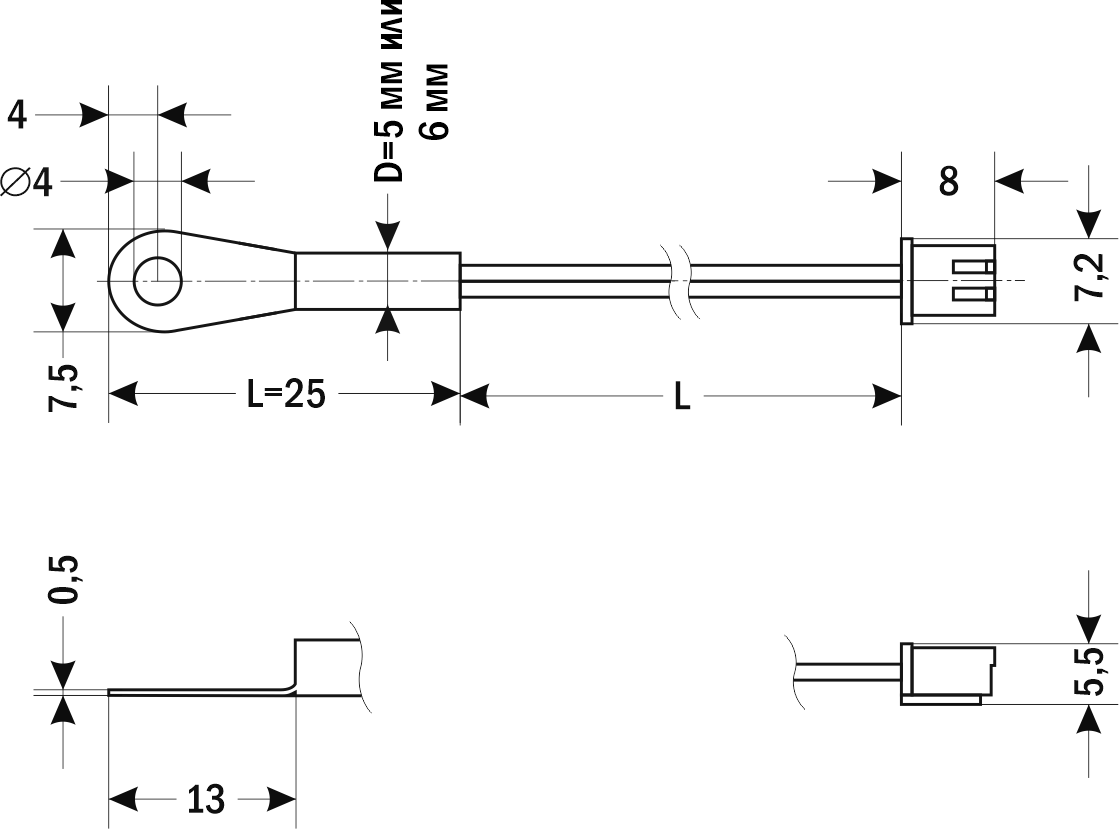

| Габаритные размеры
| |
 | |
