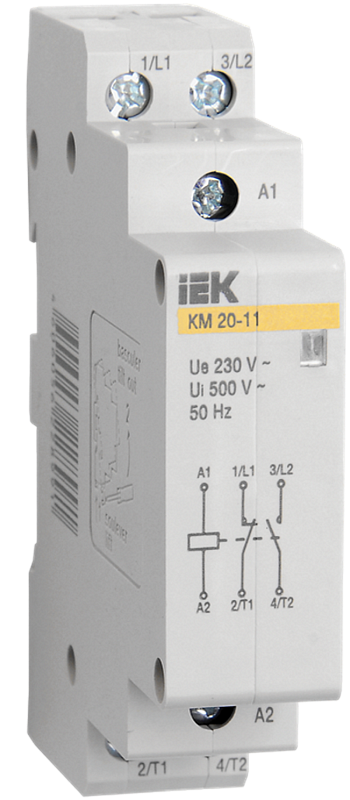

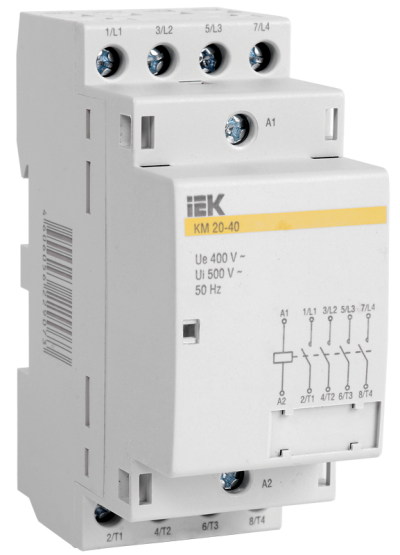

Контактор модульный КМ

Прибор для коммутации слабоиндуктивных нагрузок

Номинальный ток: 20 А, 25 А, 40 А, 63 А
Питание: ~230 В
Монтаж: на DIN-рейку

В закладки

от 2 030 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контакторы модульные типа КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещениях для коммутации и управления осветительными, обогревательными и вентиляционными устройствами, насосами, отопительными насосами и иными приводами в системах автоматизации помещений с напряжением до 400 В переменного тока частотой 50 ГцТехнические характеристики:

Параметр	Значение
Модель	КМ20-20	КМ25-40	КМ40-40	КМ63-40
Категория применения	АС-1, АС-7a, АС-7b	АС-1, АС-7a
Количество полюсов	2	4
Питание Ue	230 В	400 В
Номинальная частота	50 Гц
Номинальное напряжение по изоляции Ui	500 В
Номинальный рабочий ток Ie, АС-1	20 А	25 А	40 А	63 А
Номинальный рабочий ток Ie, АС-7a	20 А	25 А	40 А	63 А
Номинальный рабочий ток Ie, АС-7b	9 А	–
Номинальный тепловой ток Ith	20 А	25 А	40 А	63 А
Рассеиваемая мощность, на полюс	1 Вт	1,2 Вт	3 Вт	6 Вт
Номинальное рабочее напряжение Uc	230 В	230 В⁽¹⁾
Пусковой ток катушки управления	30 мА	60 мА		94,5 мА
Ток удержания катушки управления	18 мА	12 мА
Потребляемая мощность катушки управления в режиме включения, не более	~8,5 ВА/–	~3,0 ВА/=3,0 Вт
Потребляемая мощность катушки управления в режиме удержания, не более	~4,0 ВА/–	~3,0 ВА/=3,0 Вт
Диапазоны напряжения управления – замыкание	195...253 В
Диапазоны напряжения управления – размыкание	46...172 В
Номинальный условный ток короткого замыкания	3000 А
Максимальное сечение присоединяемых одножильных проводников	6 мм²	35 мм²
Механическая износостойкость	10⁶ ком. циклов
Электрическая износостойкость	0,15·10⁶ ком. циклов
Степень защиты	IP20
Тип монтажа	На DIN-рейку шириной 35 мм

⁽¹⁾ – в цепи катушки управления установлен выпрямительный мост, позволяющий использовать контакторы в электрических цепях постоянного тока напряжение 220 В

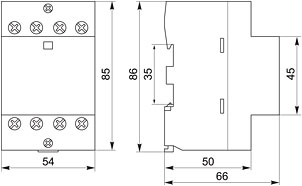

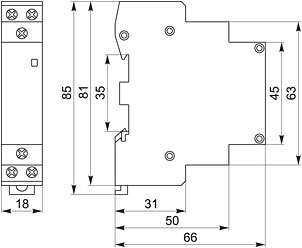

Габаритные размеры
КМ20-20	КМ25-40, КМ40-40, КМ63-40

Артикул	Модель	Срок поставки	Стоимость
КМ 20-20 КМ 25-40 КМ 40-40 КМ 63-40

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
G90883	КМ 20-20	1...2 недели	2030 руб. – +
G90884	КМ 25-40	1...2 недели	3972 руб. – +
G90885	КМ 40-40	1...2 недели	5236 руб. – +
G90886	КМ 63-40	1...2 недели	5049 руб. – +
