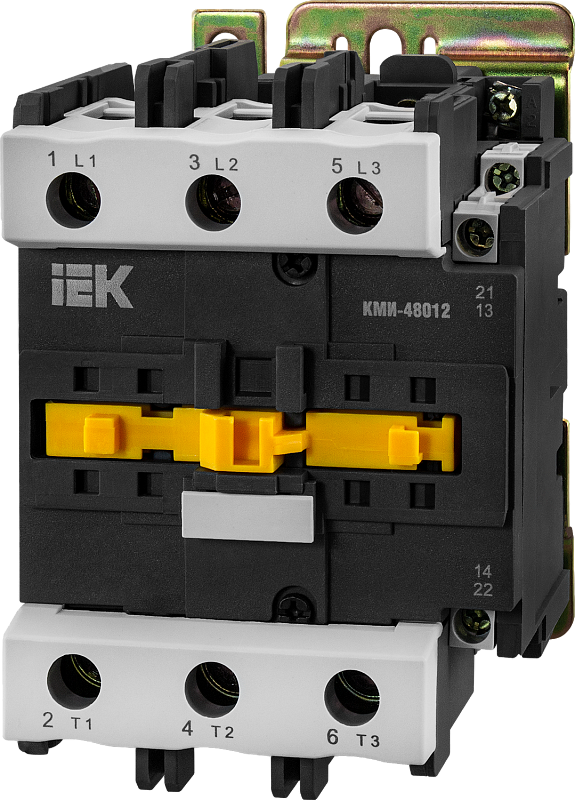

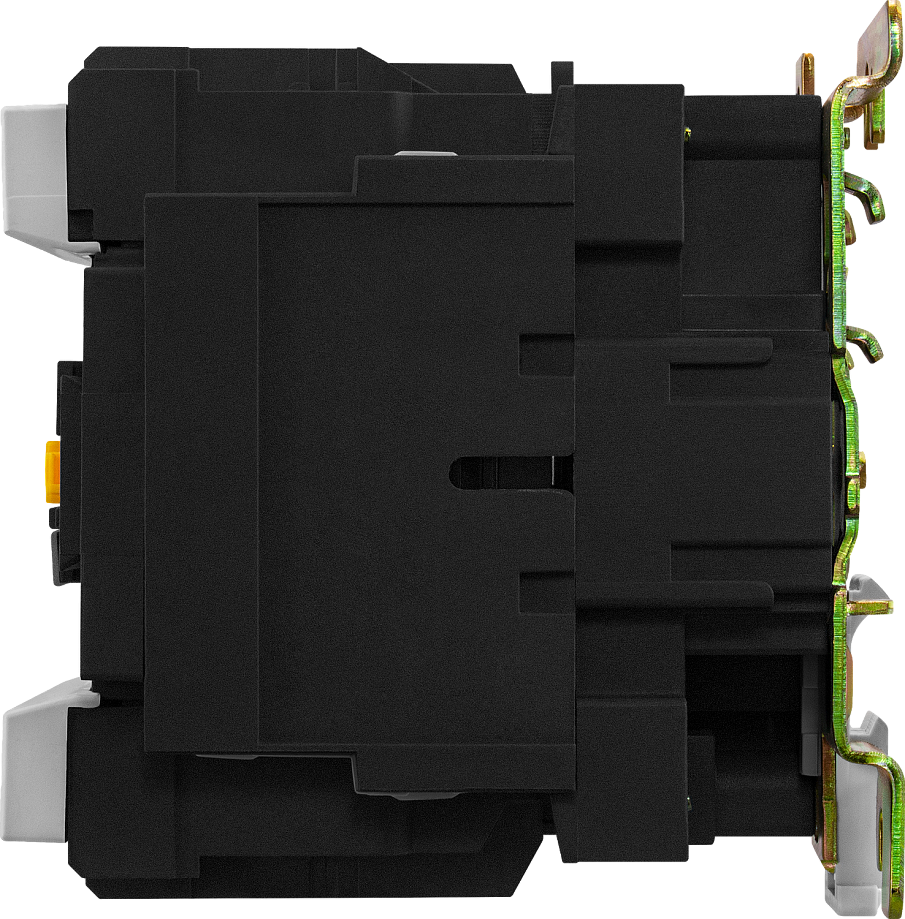

Контактор малогабаритный КМИ

Прибор для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками

Конфигурация контактов: 4НО или 3НО+1НЗ
Номинальный рабочий ток: 9 А, 12 А, 18 А, 25 А, 32 А, 40 А, 50 А, 65 А, 80 А, 95 А
Номинальное напряжение катушек управления: 24 В, 36 В, 110 В, 220 В , 230 В или 400 В
Монтаж: на DIN-рейку

В закладки

от 962 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Малогабаритные контакторы КМИ предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками.

Область применения малогабаритных контакторов серии КМИ – управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).Особенности:

Большой ассортимент дополнительных устройств (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ)
Возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95

Технические характеристики:

Параметр	КМИ-10910...11811	КМИ-22510...23211	КМИ-34012...35012	КМИ-46512...49512
Номинальное изоляционное напряжение	660 В
Номинальный рабочий ток	9 А, 12 А, 18 А	25 А, 32 А	40 А, 50 А	65 А, 80 А, 95 А
Max кратковременная нагрузка, t ≤ 1 c	162 А, 216 А, 324 А	162 А	720 А, 900 А	1170 А, 1440 А, 1710 А
Защита от замыкания предохранителем	10 А, 20 А, 25 А	10 А	10 A	10 А
Номинальное напряжение катушек управления	24 В, 36 В, 110 В, 220 В, 230 В, 400 В	24 В, 36 В, 110 В, 220 В, 230 В, 400 В	36 В, 110 В, 220 В, 230 В, 400 В	110 В, 220 В, 230 В, 400 В
Мощность потребления катушки: - срабатывание - удержание	60 ВА 7 ВА	90 ВА 7,5 ВА	200 ВА 20 ВА	200 ВА 20 ВА
Время срабатывания: - замыкание - размыкание	12...22 мс 4...19 мс	15...24 мс 5...19 мс	20...26 мс 8...12 мс	20...35 мс 6...20 мс
Механическая износоустойчивость	2×10⁶ циклов
Мощность рассеяния	3 Вт	3,5 Вт	10 Вт	10 Вт
Сопротивление изоляции дополнительного контакта	10 мОм

Модификации:

Наименование	Номинальный рабочий ток, А	Питание, В	Количество и вид контактов
КМИ-10910	9	24, 36, 110, 220, 230, 400	4НО
КМИ-10911	9	110, 220, 230, 400	3НО+1НЗ
КМИ-11210	12	24, 36, 110, 220, 230, 400	4НО
КМИ-11211	12	110, 220, 230, 400	3НО+1НЗ
КМИ-11810	18	24, 36, 110, 220, 230, 400	4НО
КМИ-11811	18	110, 220, 230, 400	3НО+1НЗ
КМИ-22510	25	24, 36, 110, 220, 230,400	4НО
КМИ-22511	25	110, 220, 230,400	3НО+1НЗ
КМИ-23210	32	36, 110, 220, 230,400	4НО
КМИ-23211	32	110, 220, 230,400	3НО+1НЗ
КМИ-34012	40	36, 110, 220, 230, 400	4НО + 1НЗ
КМИ-35012	50	110, 220, 230, 400	4НО + 1НЗ
КМИ-46512	65	110, 220, 230, 400	4НО + 1НЗ

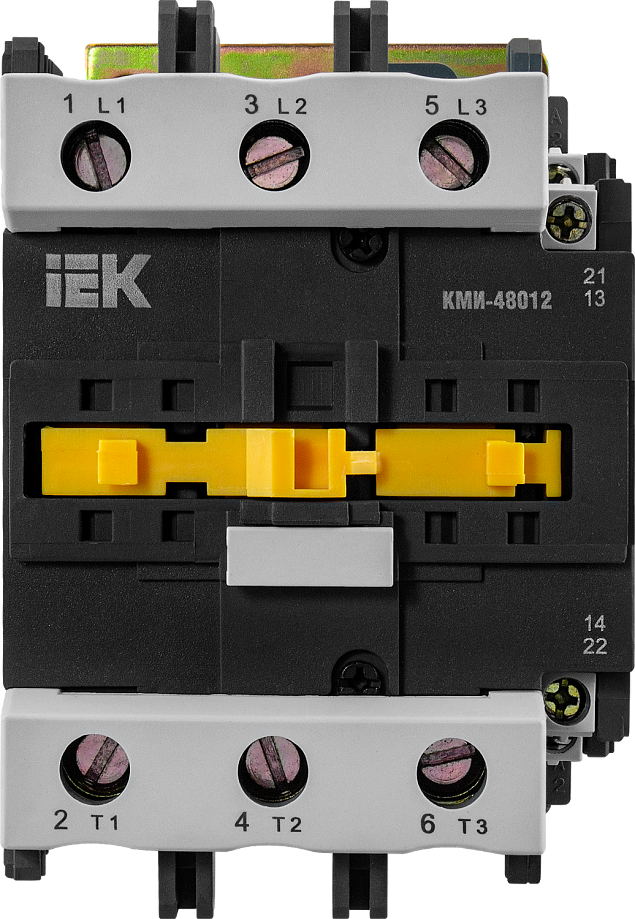

КМИ-48012	80	110, 220, 230, 400	4НО + 1НЗ
КМИ-49512	95	110, 220, 230, 400	4НО + 1НЗ

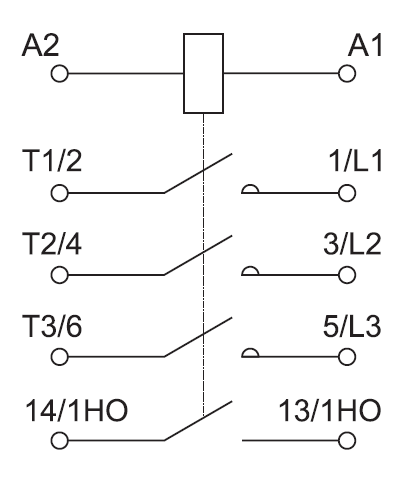

Схема контактора 4НО

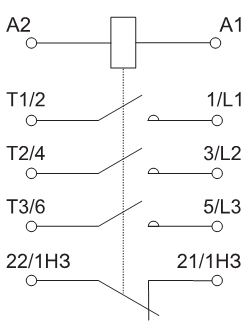

Схема контактора 3НО+1НЗ

Схема контактора 4НО+1НЗ

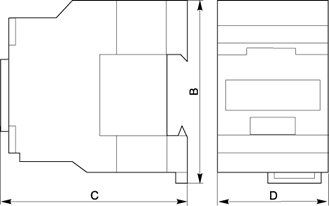

Габаритные размеры

КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511

Модель	B	C	D
КМИ-10910; КМИ-10911	74	80	45
КМИ-11210; КМИ-11211	74	80	45
КМИ-11810; КМИ-11811	74	85	45
КМИ-22510; КМИ-22511	84	93	56

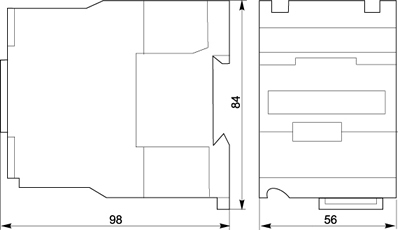

Габаритные размеры

КМИ-23210, КМИ-23211

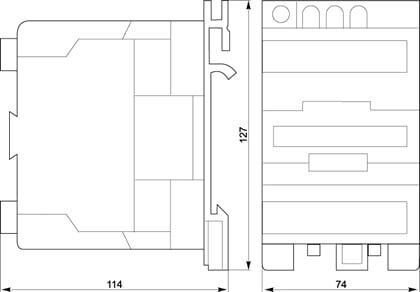

Габаритные размеры

КМИ-34010, КМИ-34011, КМИ-35012, КМИ-46512

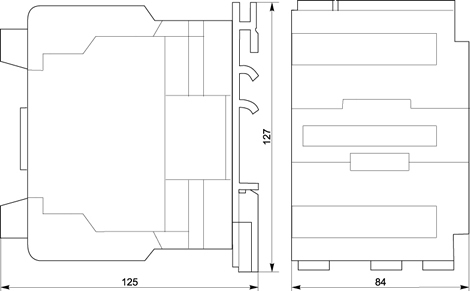

Габаритные размеры

КМИ-48012, КМИ-49512

Версия: 2017-04-17-КВА

Артикул	Ток, А	Число и вид контакта	Питание, В	Срок поставки	Стоимость
9 12 18 25 32 40 50 65 80 95	3 НО+1 НЗ 3 НО+1 НО 3 НО+1 НО +1НЗ	~24 ~36 ~110 ~220 ~400

Артикул	Ток, А	Число и вид контакта	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Ток, А	Число и вид контакта	Питание, В	Срок поставки	Стоимость
O71899	40	3 НО+1 НО +1НЗ	~220	Со склада	3248 руб. – +
O71902	80	3 НО+1 НО +1НЗ	~220	Со склада	5731 руб. – +

Артикул	Ток, А	Число и вид контакта	Питание, В	Срок поставки	Стоимость
O71874	9	3 НО+1 НЗ	~110	1...2 недели	1385 руб. – +
O71889	9	3 НО+1 НЗ	~220	1...2 недели	1103 руб. – +
O71904	9	3 НО+1 НЗ	~400	1...2 недели	1388 руб. – +
O71864	9	3 НО+1 НО	~24	1...2 недели	1358 руб. – +
O71868	9	3 НО+1 НО	~36	1...2 недели	1373 руб. – +
O71879	9	3 НО+1 НО	~110	1...2 недели	1393 руб. – +
O71894	9	3 НО+1 НО	~220	1...2 недели	962 руб. – +
O71909	9	3 НО+1 НО	~400	1...2 недели	1159 руб. – +
O71875	12	3 НО+1 НЗ	~110	1...2 недели	1472 руб. – +
O71890	12	3 НО+1 НЗ	~220	1...2 недели	1190 руб. – +
O71905	12	3 НО+1 НЗ	~400	1...2 недели	1507 руб. – +
O71865	12	3 НО+1 НО	~24	1...2 недели	1539 руб. – +
O71869	12	3 НО+1 НО	~36	1...2 недели	1592 руб. – +
O71880	12	3 НО+1 НО	~110	1...2 недели	1529 руб. – +
O71895	12	3 НО+1 НО	~220	1...2 недели	1087 руб. – +
O71910	12	3 НО+1 НО	~400	1...2 недели	1255 руб. – +
O71876	18	3 НО+1 НЗ	~110	1...2 недели	1830 руб. – +
O71891	18	3 НО+1 НЗ	~220	1...2 недели	1466 руб. – +
O71906	18	3 НО+1 НЗ	~400	1...2 недели	1824 руб. – +
O71866	18	3 НО+1 НО	~24	1...2 недели	1793 руб. – +
O71870	18	3 НО+1 НО	~36	1...2 недели	1663 руб. – +
O71881	18	3 НО+1 НО	~110	1...2 недели	1825 руб. – +
O71896	18	3 НО+1 НО	~220	1...2 недели	1257 руб. – +
O71911	18	3 НО+1 НО	~400	1...2 недели	1469 руб. – +
O71877	25	3 НО+1 НЗ	~110	1...2 недели	2334 руб. – +
O71892	25	3 НО+1 НЗ	~220	1...2 недели	1783 руб. – +
O71907	25	3 НО+1 НЗ	~400	1...2 недели	1921 руб. – +
O71867	25	3 НО+1 НО	~24	1...2 недели	2272 руб. – +
O71871	25	3 НО+1 НО	~36	1...2 недели	2314 руб. – +
O71882	25	3 НО+1 НО	~110	1...2 недели	2383 руб. – +
O71897	25	3 НО+1 НО	~220	1...2 недели	1591 руб. – +
O71912	25	3 НО+1 НО	~400	1...2 недели	1827 руб. – +
O71878	32	3 НО+1 НЗ	~110	1...2 недели	2969 руб. – +
O71893	32	3 НО+1 НЗ	~220	1...2 недели	2492 руб. – +
O71908	32	3 НО+1 НЗ	~400	1...2 недели	2975 руб. – +
O71872	32	3 НО+1 НО	~36	1...2 недели	2659 руб. – +
O71883	32	3 НО+1 НО	~110	1...2 недели	2685 руб. – +
O71898	32	3 НО+1 НО	~220	1...2 недели	1803 руб. – +
O71913	32	3 НО+1 НО	~400	1...2 недели	2138 руб. – +
O71873	40	3 НО+1 НО +1НЗ	~36	1...2 недели	4320 руб. – +
O71884	40	3 НО+1 НО +1НЗ	~110	1...2 недели	5193 руб. – +
O71899	40	3 НО+1 НО +1НЗ	~220	Со склада	3248 руб. – +
O71914	40	3 НО+1 НО +1НЗ	~400	1...2 недели	3533 руб. – +
O71885	50	3 НО+1 НО +1НЗ	~110	1...2 недели	5858 руб. – +
O71900	50	3 НО+1 НО +1НЗ	~220	1...2 недели	4177 руб. – +
O71915	50	3 НО+1 НО +1НЗ	~400	1...2 недели	4881 руб. – +
O71886	65	3 НО+1 НО +1НЗ	~110	1...2 недели	5611 руб. – +
O71901	65	3 НО+1 НО +1НЗ	~220	1...2 недели	4148 руб. – +
O71916	65	3 НО+1 НО +1НЗ	~400	1...2 недели	4444 руб. – +
O71887	80	3 НО+1 НО +1НЗ	~110	1...2 недели	8535 руб. – +
O71902	80	3 НО+1 НО +1НЗ	~220	Со склада	5731 руб. – +
O71917	80	3 НО+1 НО +1НЗ	~400	1...2 недели	6683 руб. – +
O71888	95	3 НО+1 НО +1НЗ	~110	1...2 недели	9908 руб. – +
O71903	95	3 НО+1 НО +1НЗ	~220	1...2 недели	5794 руб. – +
O71918	95	3 НО+1 НО +1НЗ	~400	1...2 недели	6719 руб. – +
