Параметр | Значение |
Рабочая среда
| воздух
|
Рабочее давление | 0,1…1 МПа |
Диаметр поршня
| 12 мм
|
Длина хода штока | 100 мм |
Скорость хода поршня | 50...1500 мм/с |
Присоединение
| M5×0,8 |
Тип цилиндра | Двустороннего действия |
Рабочая температура
| −20…+80°C |
Габаритные размеры | 28×24×105 мм |

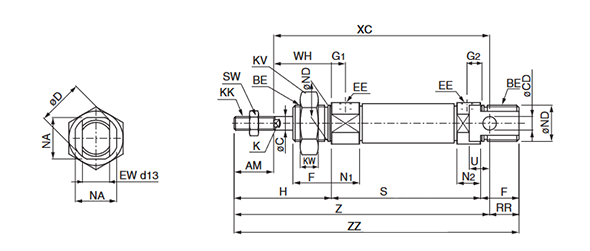

Габаритные размеры |
Размеры, мм
| ||||||||||
AM
| BE
| ⌀C | ⌀CD H9 | ⌀D | EE
| EW
| F
| G1
| G2 | WA
|
16
| M16×1,5
| 6
| 6H9 | 19,7
| M5×0,8 | 12
| 17
| 8
(5,5) | 6
(5,5) | 9,5
|
Размеры, мм
| ||||||||||
WB
| H
| HR
| K
| KA
| KK
| KV
| KW
| N1
| N2
| NA
|
5,5
| 38
| 14
| 5
| 6,2
| M6×1 | 24
| 8
| 12,5
(12,5) | 10,5
(12,5) | 18,3
|
Размеры, мм
| ||||||||||
⌀ND h8
| RR
| S
| SW
| U
| WH
| XC
| Z
| ZZ
| ||
16
| 14
| 50
(54) | 10
| 9
| 22
| 75
(79) | 91
(95) | 105
(109) |
