Параметр | Значение |
Рабочая среда
| Сжатый воздух
|
Рабочее давление | 0,1…1 МПа |
Диаметр поршня
| 20 мм
|
Длина хода штока | 125 мм |
Скорость хода поршня | 10...100 мм/с |
Присоединение
| G⅛" |

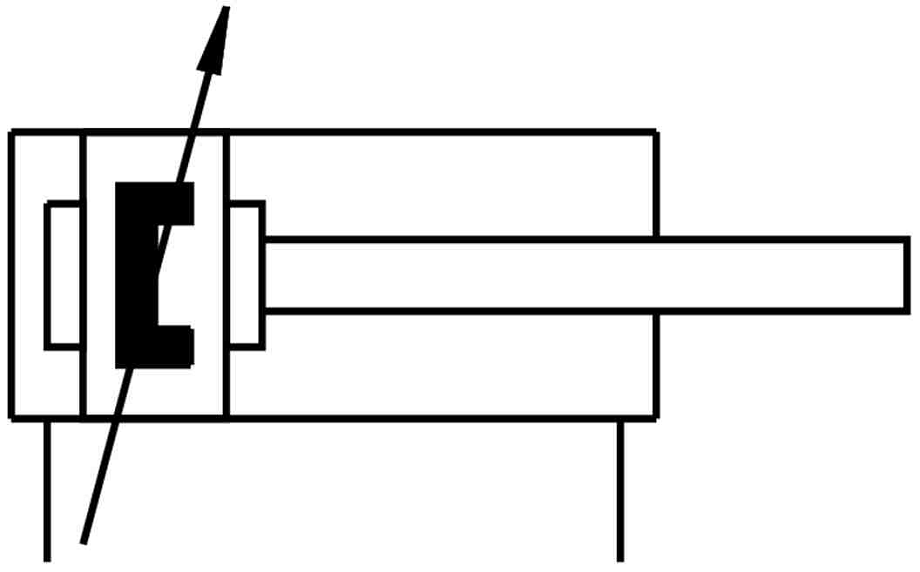

Тип цилиндра | Двустороннего действия |
Монтажное положение | Любое |
Класс коррозионной стойкости CRC
| 2 - Умеренная коррозионная нагрузка |
Рабочая температура
| −20…+80°C |
Энергия удара в конечных положениях | 0,2 Дж |
Материал:
– корпуса – поршневого штока – уплотнения |
Нержавеющая сталь
Нержавеющая сталь NBR |
Стандарт | ISO 6432 |
Габаритные размеры | 37×32×132 мм |

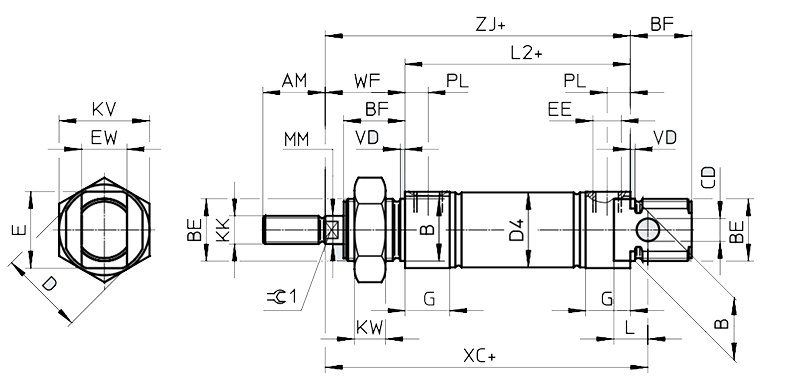

Габаритные размеры |
Размеры, мм
| ||||||||||
AM
| ⌀B
| BE
| BF | ⌀CD
| ⌀D | ⌀D4 | E
| EE
| EW
| G
|
20
| 22 | M22×1,5
| 20 | 8
| 30 | 21,3
| 26 | G⅛" | 16
| 16
|
Размеры, мм
| ||||||||||
KK
| KV
| KW
| ⌀MM
| L
| L2
| PL
| VD
| WF
| XC | ZJ |
M8
| 32
| 11
| 8
| 12
| 68
| 8,2
| 2
| 24
| 95 | 92 |
