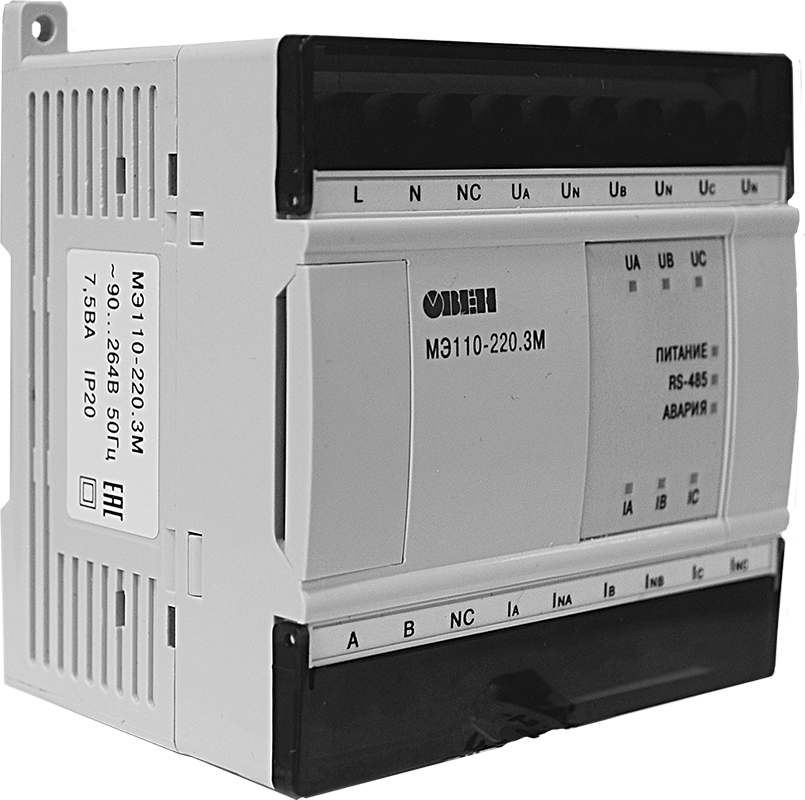

Модуль ввода параметров электрической сети ОВЕН МЭ110-220.3М

Арт: F90159

Прибор предназначен для измерения параметров трехфазной электрической сети

Количество входов: 3

Погрешность преобразования: ±0,5%

Интерфейс: RS-485

Монтаж: на DIN-рейку, в шкаф

В закладки

19 980 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.

Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального хозяйства.

Особенности:

Подключение трансформаторов напряжения и тока
Монтаж на DIN-рейке или на внутренней стенке шкафа

Технические характеристики:

Параметр	Значение
Измерение фазного напряжения
Входной сигнал (действующее значение)	~1...400 В, от 45 до 65 Гц
С использованием внешних трансформаторов напряжения	~0...4 МВ, от 45 до 65 Гц
Максимальное допустимое значение, не более 1 сек	800 В
Погрешность	0,25%
Разрешающая способность	0,1 В
Входное сопротивление	≥ 500 кОм
Время опроса входа	≤ 1 с
Количество каналов измерения	3
Измерение линейного напряжения (межфазного)
Входной сигнал (действующее значение)	~ 2...580 В, от 45 до 65 Гц
С использованием внешних трансформаторов напряжения	~ 0...5,8 МВ, от 45 до 65 Гц
Максимальное допустимое значение, не более 1 сек	800 В
Погрешность	0,5%
Разрешающая способность	0,1 В
Входное сопротивление	≥ 500 кОм
Время опроса входа	≤ 1 с
Количество каналов измерения	3
Измерение силы тока
Входной сигнал (действующее значение)	0,005...5 А
С использованием внешних трансформаторов тока	0...5 кА
Максимальное допустимое значение, не более 1 сек	10 А
Погрешность	0,25%
Разрешающая способность	≥ 0,001 А
Входное сопротивление	0,01 Ом
Время опроса входа	≤ 1 с
Количество каналов измерения	3
Измерение полной, активной и реактивной мощности
Входной сигнал (действующее значение)	0,02...2 кВт, кВА, ГВАр
С использованием внешних трансформаторов (напряжения/ток)	0...200 ГВт, ГВА, ГВАр
Погрешность	0,5%
Время вычисления	≤ 1 с
Разрешающая способность	1 Вт, ВА, ВАр
Количество каналов измерения	3
Измерение частоты первой гармоники
Действующая частота первой гармоники	45...65 Гц
Погрешность	0,15%
Время опроса входа	≤ 1 с
Разрешающая способность	0,01 Гц
Количество каналов измерения (активный)	1
Измерение коэффициента мощности cosφ
Диапазон измерения (в рабочем диапазоне мощности)	0...1
Погрешность	1,0%
Время вычисления	≤ 1 с
Разрешающая способность	0,01
Количество каналов измерения	3
Измерение фазового угла
Диапазон измерения (в рабочем диапазоне напряжений)	10...170°
Погрешность	0,4%
Время опроса входа	≤ 1 с
Разрешающая способность	1°
Интерфейс связи RS-485
Скорости обмена	2400 бит/сек, 4800 бит/сек, 9600 бит/сек, 14 400 бит/сек, 19 200 бит/сек, 28 800 бит/сек, 38 400 бит/сек, 57 600 бит/сек, 115 200 бит/сек
Протоколы связи	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Входное сопротивление	12 кОм
Питание
Напряжение питания	~90...264 В
Потребляемая мощность	≤ 7,5 ВА
Конструктивное исполнение
Монтаж	на DIN-рейку, в шкаф
Защита	IP20
Габаритные размеры	96×73×110 мм
Вес	500 г

Версия: 2014-01-18-КВА
