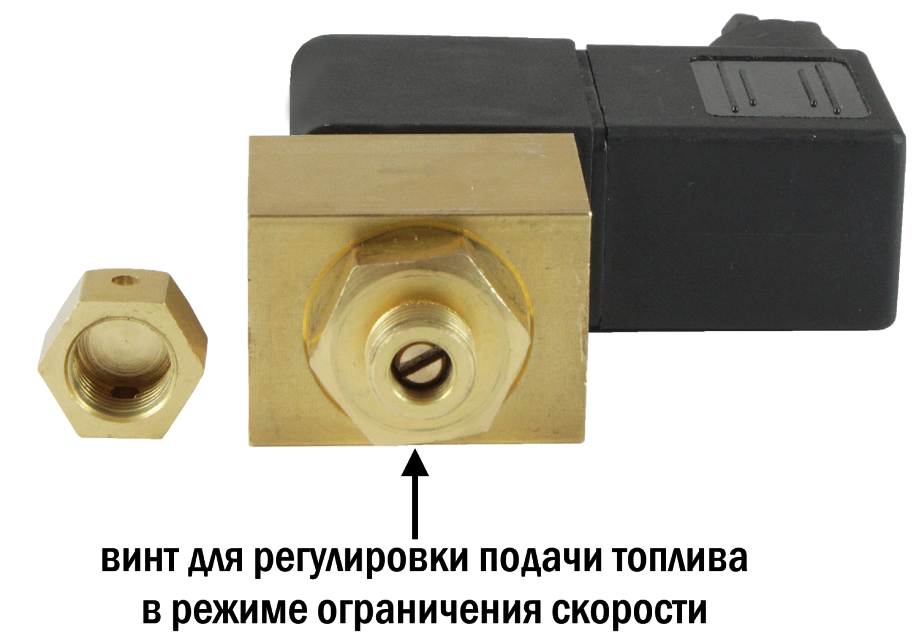

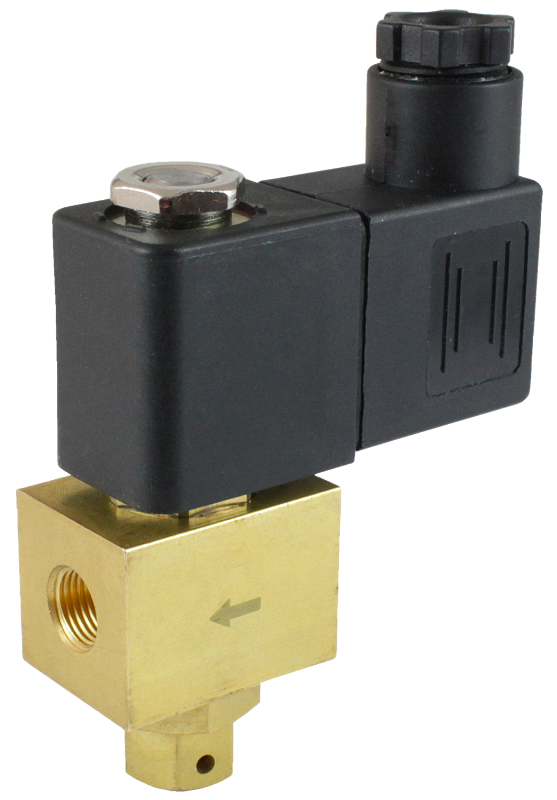

Клапан нормально закрытый AR-2R11-2,5-1/8

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: бензин, дизтопливо, воздух, инертные газы
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 2,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"

В закладки

Наличие: Снято с производства Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-2R11-2,5-1/8 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан для дизтоплива и бензина
Используется как исполнительный механизм устройства ограничения скорости (УОС) автомобиля
Возможность регулирования потока рабочей среды при закрытом состоянии клапана (при отсутствии напряжения на клеммах катушки)
Вибростойкий клапан
Срабатывание при нулевом давлении
Работа при высоком давлении до 1,6 МПа
Пониженное энергопотребление
Долговременная работа без перегрева
Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Бензин, дизтопливо, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0…1,6 МПа
Диаметр условного прохода		2,5 мм
Присоединение		Резьбовое G⅛"
Катушка		AS81B, IP65
Питание		=24 В, =12 В
Мощность		6,5 Вт

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	AR-2R11-2,5-1/8-GBV	2,5	0,18	G⅛"	0,0	1,6	216
						AR-2R11-2,5-1/8-GBV	2,5	0,18	G⅛"	0,0	1,6	216

Расшифровка обозначения AR-2R11-2,5-1/8-XYZ:
AR-2R11 – модель клапана.
2,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – Viton.

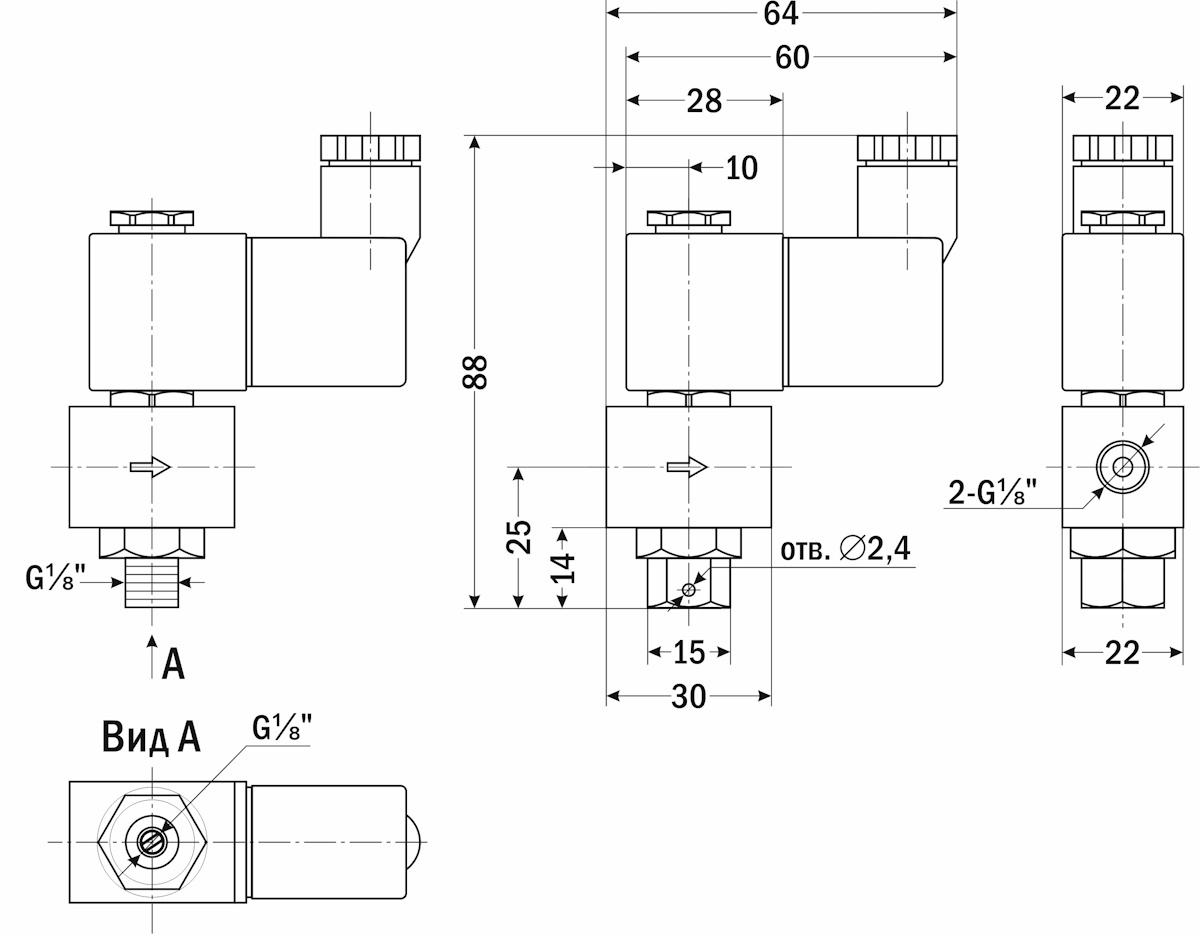

Габаритные размеры

Версия: 2025-03-07-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.03.2025	0.45 Мб

Артикул	Питание, В	Срок поставки	Стоимость
=24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
Q17732	=24	Снято с производства	4945 руб. – +
Q17733	=12	Снято с производства	4945 руб. – +
