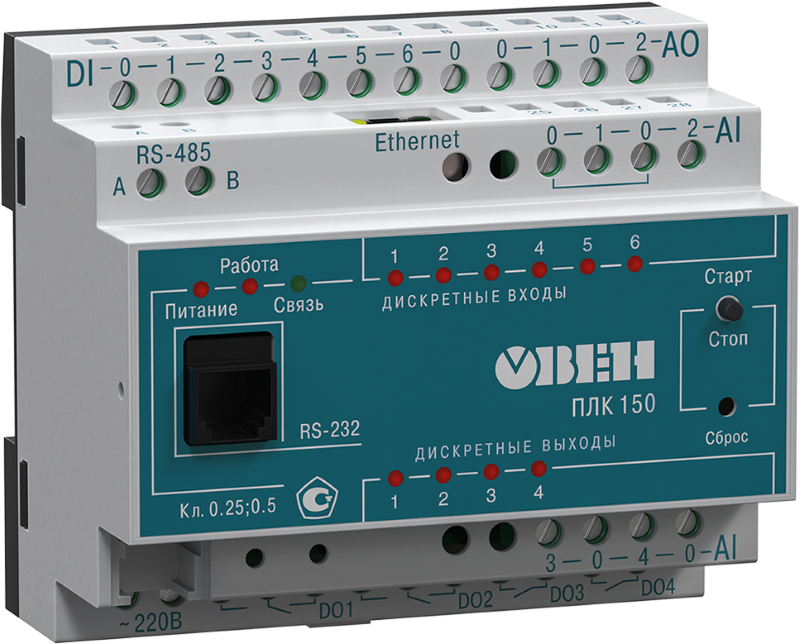

Программируемый логический контроллер ОВЕН ПЛК150
Прибор для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами
- Количество дискретных входов: 6
- Количество аналоговых входов: 4
- Количество дискретных выходов: 4
- Количество аналоговых выходов: 2
- Тип дискретных выходов: электромагнитное реле
- Питание: ~90…264 В
- Интерфейсы: RS-485, RS-232, Ethernet 100 Base-T
- Монтаж: на DIN-рейку (стандарт 6S)
- Программирование в среде CODESYS V2.3
- Встроенный аккумулятор
- Встроенные часы реального времени
Программируемые логические контроллеры ОВЕН ПЛК выполнены на базе бесплатной среды CoDeSys.
Контроллеры ОВЕН ПЛК обладают высокой программной и аппаратной надежностью, высокой производительностью, имеют большой объем внутренней памяти (8 МБ)
Контроллеры ОВЕН ПЛК обладают высокой программной и аппаратной надежностью, высокой производительностью, имеют большой объем внутренней памяти (8 МБ)
Особенности:
-
Надежная среда программирования CODESYS поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
-
Встроенные интерфейсы Ethernet 10/100 Мbps, RS-485, RS-232
-
Поддержка протоколов ОВЕН, Modbus-RTU, Modbus-ASCII, DCON, Modbus-TCP, GateWay
-
Все дискретные входы (10 кГц) могут функционировать в режиме импульсного счетчика, триггера или энкодера
-
Все дискретные выходы могут быть настроены на генерацию ШИМ-сигнала с высокой точностью
-
Бесплатная библиотека функциональных блоков: (разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и т. д.; стандартные библиотеки CoDeSys)
-
Возможность расширения путем подключения модулей ввода/вывода
-
Встроенные часы реального времени
- Встроенный аккумуляторный источник резервного питания
- 6 дискретных входов
- 4 аналоговых входа (универсальных)
- 4 дискретных выхода (ЭМ-реле)
- 2 аналоговых выхода (4...20 мА, 0...10 В или универсальных 4...20 мА/0...10 В)
-
Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
-
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 100М, Pt1000, 1000П, Ni1000
-
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В, 0...10 В, 0...5 кОм
Технические характеристики:
| Параметры
| Значения |
| Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку, длина 105 мм (6U), шаг клемм 7,5 мм |
| Степень защиты корпуса | IP20
|
| Напряжение питания
| ~90...264 В, 47...63 Гц (номин. 220 В)
|
| Потребляемая мощность | 6 Вт |
| Индикация передней панели | Светодиодная индикация питания и состояния дискретных входов и выходов |
| Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра ARM9 |
| Объем оперативной памяти | 8 Мбайт |
| Объем энергозависимой памяти хранения программ и архивов | 3 Мбайт (Flash-память, специализированная файловая система) |
| Размер Retain-памяти | 4 кбайт (настраивается пользователем) |
| Количество дискретных входов | 6 |
| Гальваническая изоляция дискретных входов | На 1,5 кВ, групповая. |
| Максимальная частота сигнала, подаваемого на дискретный вход | 10 кГц (в режиме энкодера1кГц)
|
| Количество аналоговых входов
| 4
|
| Предел основной приведенной погрешности
| 0,5%
|
| ТСМ(CU50) | −50...+200°С |
| ТСМ50М | −190...+200°С |
| ТСМ(CU100) | −50...+200°С |
| ТСМ100М | −190...+200°С |
| ТСМ(CU500) | −50...+200°С |
| ТСМ500М | −190...+200°С |
| ТСМ(CU1000) | −50...+200°С |
| ТСМ1000М | −190...+200°С |
| ТСП(Pt50) | −200...+750°С |
| ТСП50П | −200...+750°С |
| ТСП(Pt100) | −200...+750°С |
| ТСП100П | −200...+750°С |
| ТСП(Pt500) | −200...+750°С |
| ТСП500П | −200...+750°С |
| ТСП(Pt1000) | −200...+750°С |
| ТСП1000П | −200...+750°С |
| ТСН100Н | −60...+180°С |
| ТСН500Н | −60...+180°С |
| ТСН1000Н | −60...+180°С |
| ТХК(L) | −200..+.800°С |
| ТЖК(J) | −200...+1200°С |
| ТНН(N)
| −200...+1300°С |
| ТХА(К) | −200...+1300°С |
| ТПП(S) | 0...+1600°С |
| ТПП(R) | 0...+1600°С |
| ТПР(В) | +200...+1800°С |
| ТВР(А-1) | 0...+2500°С |
| ТВР(А-2) | 0...+1800°С |
| ТВР(А-3) | 0...+1600°С |
| ТМК(Т)
| −200...+400°С |
| Сигнал тока 0...5 мА; 0...20 мА; 4...20 мА
| 0...100%
|
| Сигнал напряжения −50...+50 мВ; 0...1 В; 0...10 В
| 0...100% |
| Датчики сопротивления 0...5000 Ом | 0...100% |
| Время опроса одного аналогового входа
| 1,5 с
|
| Количество дискретных выходов | 4 электромагнитных реле (4 А при 220 В, 50 Гц и cos φ ≥ 0,4)
|
| Гальваническая развязка дискретных выходов | На 1,5 кВ, индивидуальная |
| Количество аналоговых выходов | 2
|
| Тип выходного сигнала
|
|
| И – цифроаналоговый преобразователь «параметр – ток 4...20 мА»
| Сопротивление нагрузки 0...900 Ом
|
| У – цифроаналоговый преобразователь «параметр – напряжение 0...10 В»
| Сопротивление нагрузки не менее 2 кОм
|
| А – цифроаналоговый преобразователь «параметр – ток 4...20 мА или напряжение 0...10 В»
| Сопротивление нагрузки 150...900 Ом для токового сигнала и не менее 10 кОм для сигнала напряжения
|
| Разрядность ЦАП
| 16 бит
|
| Наличие встроенного источника питания
| Общий, гальванически изолированный (1,5 кВ)
|
| Интерфейсы |
|
| Скорость обмена по протоколам RS | Настраиваемая, до 115 200 бит/с |
| Протоколы |
|
| Среда программирования | CoDeSys 2, 3
|
| Языки программирования | IL; ST; LD; SFC; FBD + дополнительный язык CFC |
| Размер пользовательской программы | Ограничен только размерами свободной памяти (около 1 млн. инструкций) |
| Интерфейс для программирования и отладки | RS-232; Ethernet |
| Подключение при программировании | Cтандартным кабелем или кабелем, входящим в комплект поставки |
| ПЛК150-220 суммарное сопротивление контакта и линии подключения не более 100 Ом
| Cигнал, подаваемый на дискретный вход посредством «сухого» контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа
|
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже б/конд. влаги) |
−20...+70°С
84...106,7 кПа ≤ 80% |
| Монтаж | На DIN-рейку (стандарт 6S) |

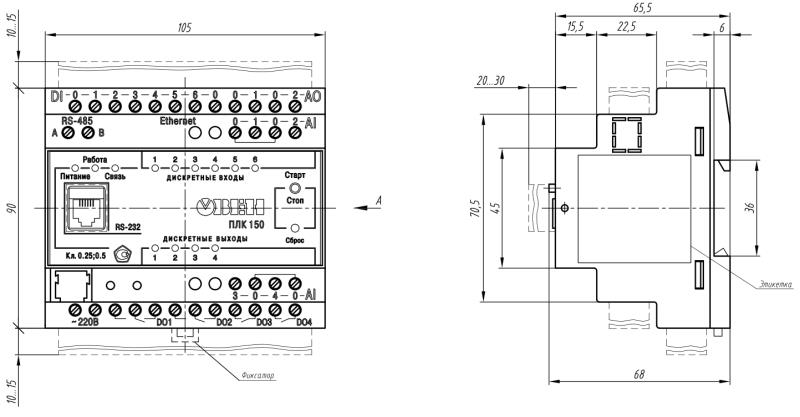

| Габаритные размеры | 90×105×65,5 мм
|
| Габаритные размеры |
 |
Версия: 2020-10-29-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.08.2013 | 1.06 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Выход
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Выход
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|
| F90424 | ПЛК150-220.A-L | А | L | Снято с производства | 41340 руб. |
| F90427 | ПЛК150-220.A-M | А | М | Со склада | 44700 руб. |
| F90425 | ПЛК150-220.И-L | И | L | Снято с производства | 37560 руб. |
| F90428 | ПЛК150-220.И-M | И | М | Снято с производства | 41100 руб. |
| F90426 | ПЛК150-220.У-L | У | L | Снято с производства | 37560 руб. |
| F90429 | ПЛК150-220.У-M | У | М | Снято с производства | 41100 руб. |
