Контроллер для малых и средних систем автоматизации ОВЕН ПЛК200
ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

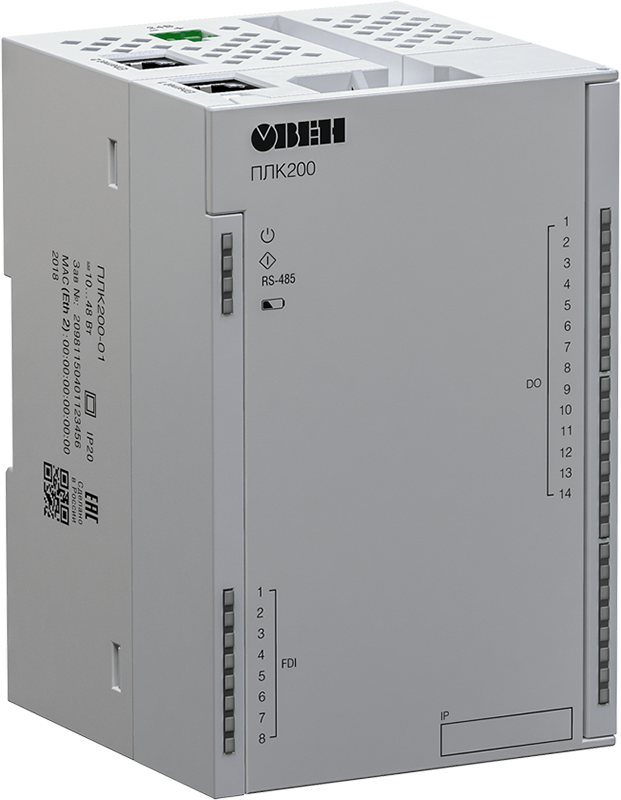

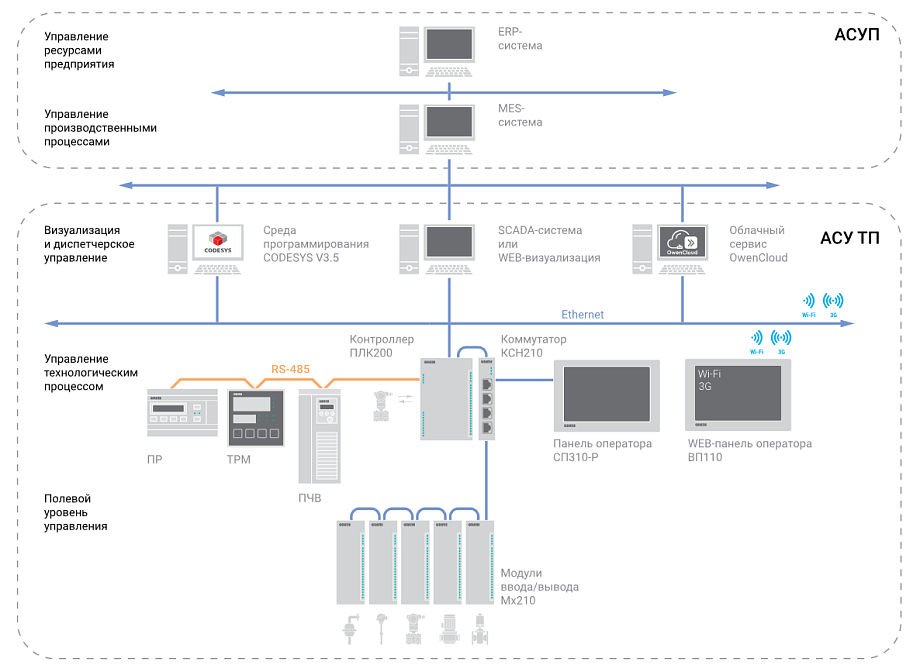

Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
- Дискретные и аналоговые входы и выходы разных типов
- Интерфейс: 2 х Ethernet 10/100 Мбит/с (RJ45), RS-485, USB
- Защита: IP20
- Монтаж: на DIN-рейку или на стену
ОВЕН ПЛК200 – линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.
Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.
В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.
Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.
В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.
Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
Области применения:
- ЖКХ, ИТП, ЦТП
- Энергетика
- Автоматизация зданий
- Деревообрабатывающая промышленность
- Водоснабжение и водоотведение
- Машиностроение и деревообработка
Высокая производительность
- Процессор ARM® Cortex-A8 с частотой 800 МГц.
- Большой объем памяти: ROM 512 Мбайт (NAND); RAM 256 Мбайт (DDR3); RETAIN 64 Кбайт (MRAM).
- Операционная система Linux с RT-патчем.
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.
Эргономичный корпус
- Крепление на DIN-рейку или на стену.
- Съемные клеммники с невыпадающими винтами.
- Удобная система укладки кабеля.

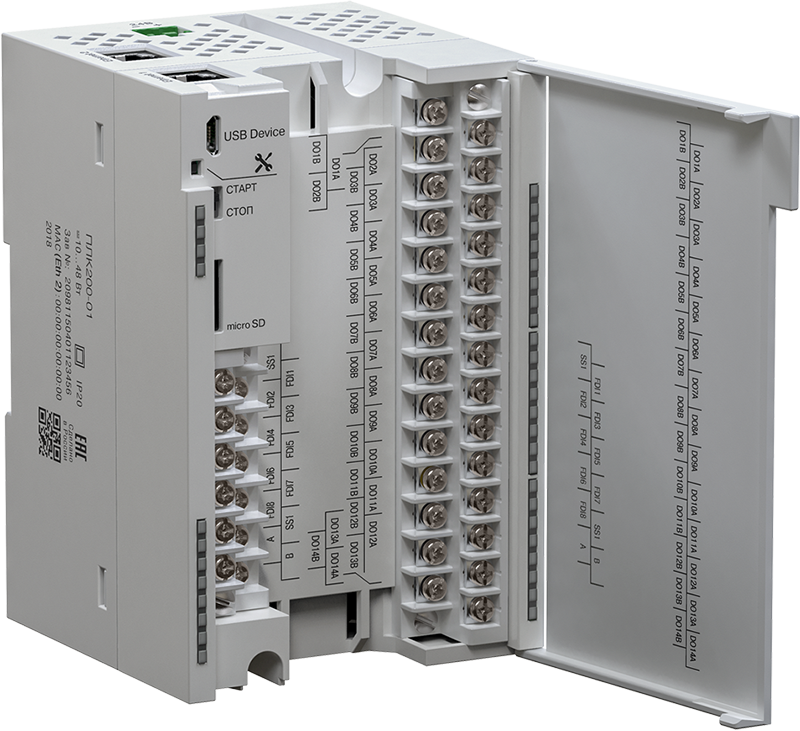

- Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
Коммуникационные возможности
- Ethernet дает ряд преимуществ: высокая скорость опроса; мультимастерность; вариативная топология сети.
- Поддержка протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT, NTP.
- Встроенный Firewall.
- Поддержка Web-визуализации CODESYS.
- Web-интерфейс для настройки и диагностики контроллера.
- Простое подключение к OwenCloud.
Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения: =10…48 В.
- Расширенный диапазон температуры окружающей среды: −40…+55°С.

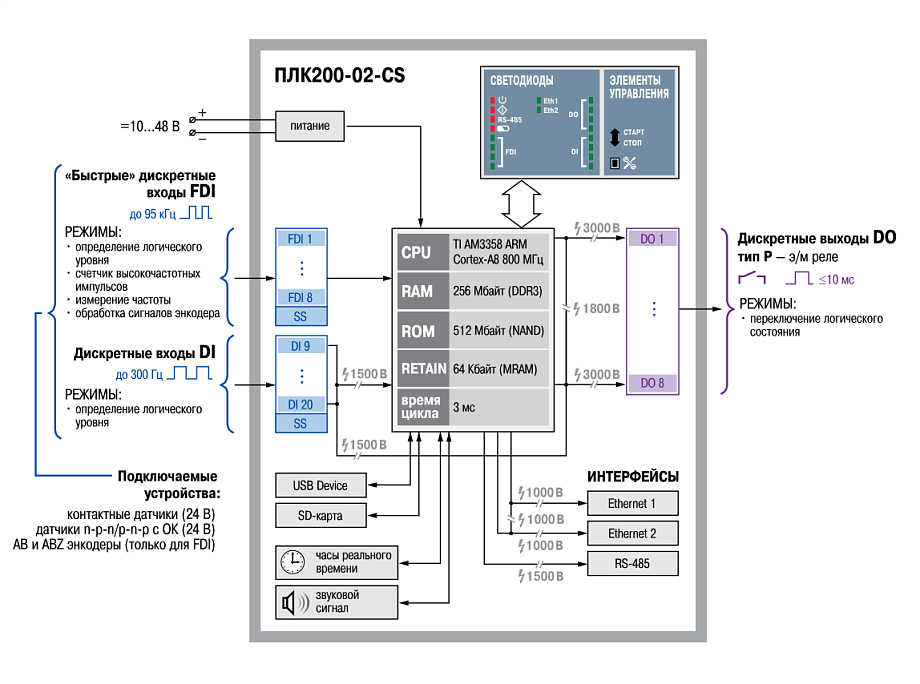

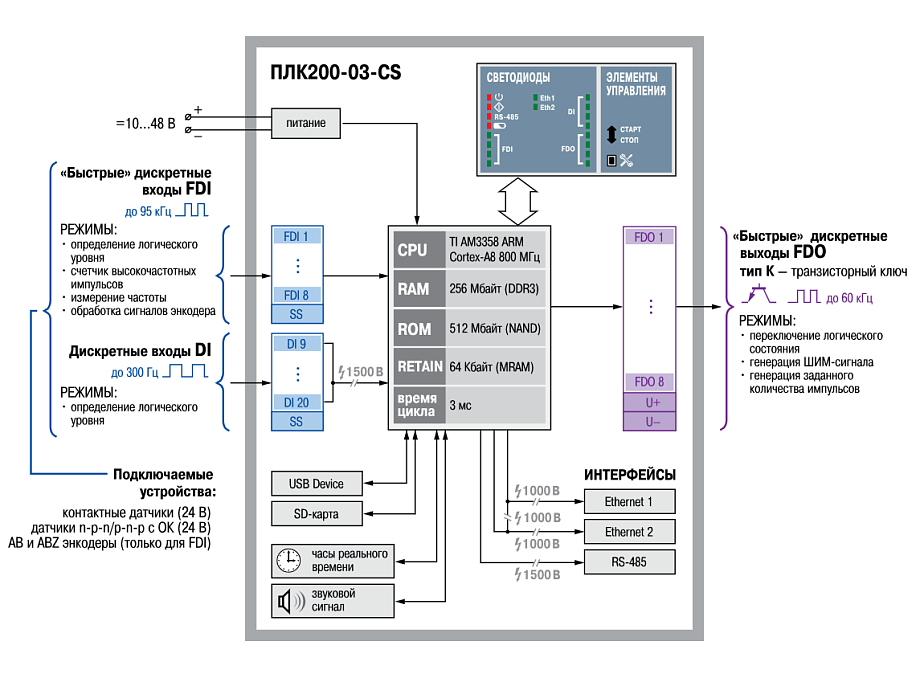

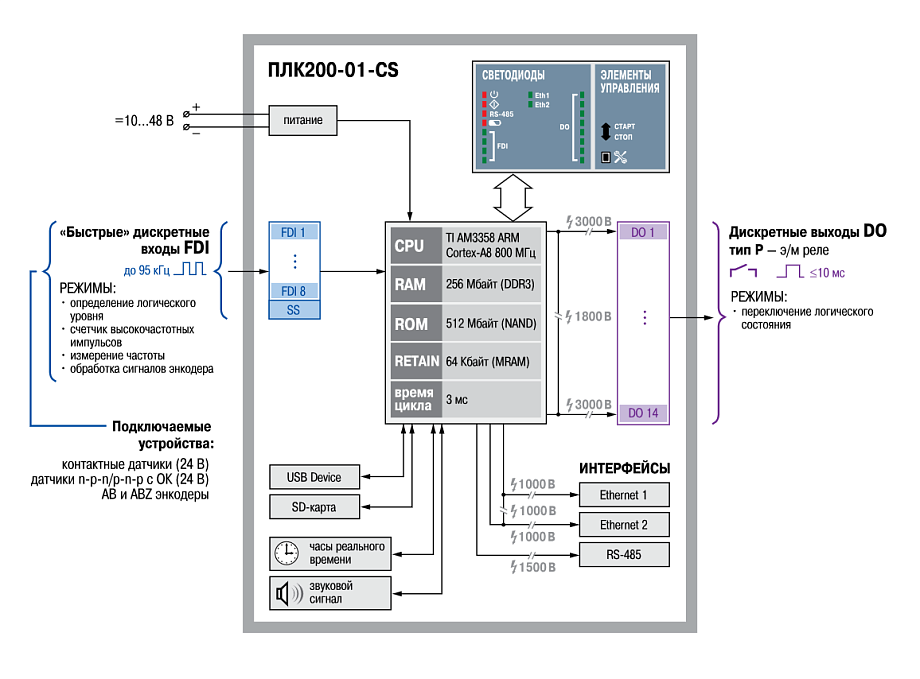

Технические характеристики:
| Параметр | Значение |
| Напряжение питания
| 10...48 В
|
| Потребляемая мощность
- Модификация 01 - Модификация 02 - Модификация 03 - Модификация 04 |
13 Вт 12 Вт 10 Вт 10 Вт |
| Защита от переполюсовки
| Есть
|
| Центральный процессор | RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) доступно для хранения файлов и архивов |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Ethernet 100 Base-T
| |
| Количество портов | 2 × Ethernet 10/100 Мбит/c (RJ45) |
| Поддерживаемые промышленные протоколы* | Modbus TCP (Master / Slave)
OPC UA (Server) MQTT |
| Поддерживаемые прикладные протоколы* | NTP
FTP SSH HTTP HTTPS |
| RS-485
| |
| Количество портов | 1 |
| Поддерживаемые протоколы* | Modbus RTU (Master / Slave);
Modbus ASCII (Master / Slave); ОВЕН (Master) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| USB Device
| |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы | CODESYS Gateway
FTP SSH HTTP HTTPS |
| SD
| |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD)
32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Поддерживаемые файловые системы | FAT16, FAT32, ext4, NTFS (read only) |
| Часы реального времени
| |
| Погрешность хода, не более:
- При температуре 25°С - При температуре −40°С и 55°С |
3 секунды в сутки 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Общие сведения
| |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала
Двухпозиционный тумблер СТАРТ / СТОП Сервисная кнопка |
| Средняя наработка на отказ | 60 000 ч |
| Средний срок службы | 8 лет |
| Монтаж | На DIN-рейку или на стену |
| Габаритные размеры | (82 × 124 × 83) ±1 мм |
| Масса | ≤0,6 кг |
* – Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
| Дискретные входы (DI и FDI) | ||
| Параметр | Значение | |
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | |
| Режимы работы | Определение логического уровня | Определение логического уровня
Счётчик высокочастотных импульсов Измерение частоты Обработка сигналов энкодера |
| Тип входов по ГОСТ Р 61131 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,2 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | Контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором | Контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом | 3 мс | 5 мкс |
| Максимальная частота входного сигнала | 300 Гц* | 95 кГц
45 кГц** |
* – Определяется длительностью цикла контроллера
** – При обработке сигналов энкодера
| Аналоговые входы (AI)
| |
| Параметр | Значение |
| Подключаемые сигналы
- Унифицированные сигналы - Термосопротивления - Термопары - Сопротивление |
0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 L, J, N, K, S, R, B, T, A-1, A-2, A-3 0…2 кОм, 0…5 кОм |
| Разрядность АЦП
| 16 бит
|
| Время опроса одного входа*
- Унифицированные сигналы - ТС - ТП - Сопротивления |
≤0,6 с ≤0,9 с ≤0,6 с ≤0,6 с |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более
| ±0,3%
|
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более
| 0,2 предела допускаемой основной приведенной погрешности измерения
|
* – Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса
| Дискретные выходы (DO) типа электромагнитное реле | |
| Параметр | Значение |
| Тип контакта | Нормально-разомкнутый контакт |
| Режимы работы | Генерация заданного количества импульсов
Переключение логического состояния |
| Ток коммутации | 5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле | 264 В (СКЗ) переменного напряжения
30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле при максимальном токе нагрузки, не менее | 35 000 переключение при 3 А, 30 В постоянного напряжения
50000 переключений при 5 А 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения AC-15, C300* |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
* – Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
| Дискретные выходы (FDO) типа транзисторный ключ | ||
| Параметр | Значение | |
| Режимы работы | Переключение логического сигнала
Генерация низкочастотного ШИМ сигнала Генерация высокочастотного ШИМ сигнала Генерация заданного количества импульсов | |
| Режим включения выхода | Верхний ключ | Верхний и нижний ключи |
| Напряжение питания выходов | 10…36 В | |
| Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А |
| Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А |
| Максимальная частота выходного сигнала (для резистивной нагрузки) | 10 кГц | 60 кГц |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) | 10 мкс | 1 мкс |
| Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ* |
| Типы защиты выходов | Защита от короткого замыкания при включении питания
Защита от пониженного питания выходов Защита от перегрева выходного каскада Защита от перегрузки по току выхода Защита от обратного тока самоиндукции | |
* – Зависит от частоты и напряжения в цепи нагрузки

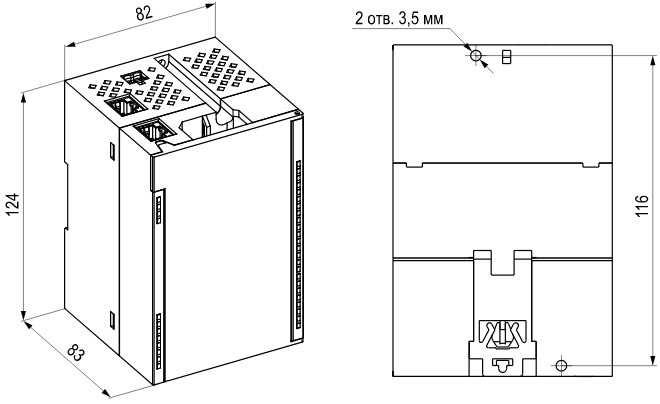

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации ПЛК200 | 24.08.2021 | 15.21 Мб |  |
| Краткое руководство по эксплуатации ПЛК200-01 | 24.08.2021 | 1.69 Мб | |
| Краткое руководство по эксплуатации ПЛК200-02 | 24.08.2021 | 1.81 Мб | |
| Краткое руководство по эксплуатации ПЛК200-03 | 24.08.2021 | 2 Мб | |
| Краткое руководство по эксплуатации ПЛК200-04 | 24.08.2021 | 1.98 Мб | |
| Быстрый старт ПЛК200 | 24.08.2021 | 8.77 Мб | |
| Декларация о соответствии на ПЛК200-01, ПЛК200-02 и ПЛК200-03 | 24.08.2021 | 0.46 Мб |  |
| Декларация о соответствии на ПЛК200-04 и ПЛК210-04 | 24.08.2021 | 0.82 Мб | |
| Сертификат соответствия на ПЛК200-01, ПЛК200-02 и ПЛК200-03 | 24.08.2021 | 0.43 Мб | |
