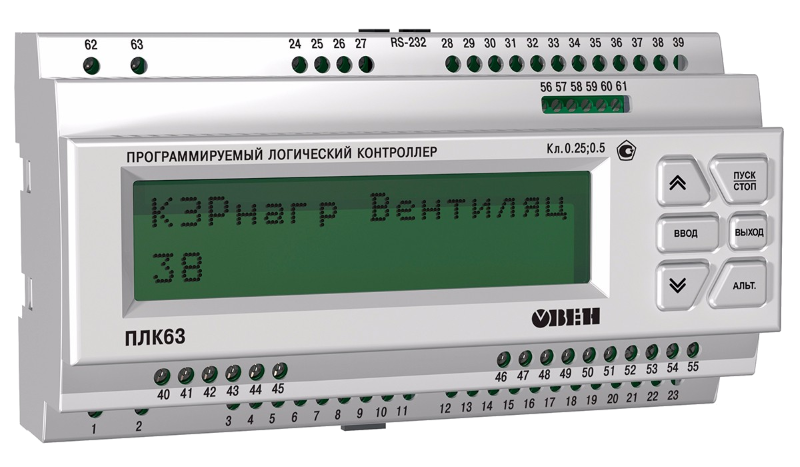

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов
Особенности:
- Надежная среда программирования CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
- Двухстрочный знакосинтезирующий дисплей
- Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1
- Встроенные интерфейсы RS-485, RS-232
- Встроенные часы реального времени
- Поддержка протоколов ОВЕН Modbus RTU, Modbus ASCII, GateWay
- Бесплатная библиотека функциональных блоков:
– разработки «ОВЕН»: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.
– стандартные библиотеки CoDeSys
- Возможность расширения путем подключения модулей ввода/вывода
Поддерживаемые градуировки:
-
Термопары: ТХК(L), ТХА(К)
-
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Pt1000, 1000П, Ni1000
-
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, 0...1 В
Технические характеристики:
Параметры
| Значения |
Центральный процессор | 32-разрядный RISC-процессор 18 МГц на базе ядра ARM7 |
Объем оперативной памяти | 64 кбайта
|
Объем энергонезависимой памяти | 512 кбайт (Flash-память) |
Время работы часов реального времени после пропадания питания | Не менее 3 месяцев |
Дисплей | Двухстрочный 16-символьный с подсветкой и русскоязычным меню |
Клавиатура |
Пленочная, 6 кнопок
|
Конструктивное исполнение | Крепление на DIN-рейку |
Степень защиты корпуса | IP20 |
Напряжение питания | ~220 В, 50Гц |
Напряжение встроенного источника питания для активных датчиков | 24 В
|
Макс. ток источника питания | 200 мА
|
Интерфейсы | RS-485, DEBUG RS-232 (RJ-11) |
Протоколы | ОВЕН, Modbus RTU/ASCII, GateWay (протокол CoDeSys) |
Количество универсальных аналоговых входов | 8
|
Типы подключаемых датчиков и сигналов | Термосопротивления, термопары, сигналы тока, напряжения, сопротивления |
Количество дискретных входов | 8
|
Наличие гальванической изоляции дискретных входов | Есть, групповая |
Гарантированная рабочая частота | 5 кГц
|
Количество выходных элементов | 6
|
Тип выходного элемента 1 | Э/м реле 4 А, 220 В |
Возможные типы выходных элементов 2...6 |
Р – э/м реле 4 А, 220 В
И – ЦАП 4...20 мА
У – ЦАП 0...10 В (активный)
|
Расширение количества дискретных выходов | До 8 (модуль МР1 по внутренней шине) |

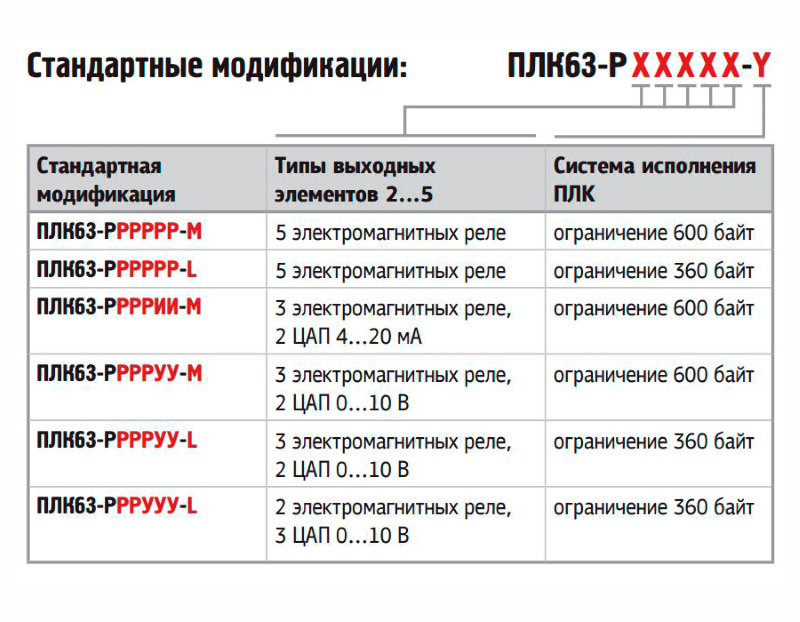

Модели |
|
Габаритные размеры |
|
