Программируемый логический контроллер ОВЕН ПЛК160

Контроллер предназначен для:

Измерения аналоговых сигналов тока или напряжения и преобразования их к выбранной пользователем физической величине
Измерения дискретных входных сигналов
Управления дискретными (релейными) выходами
Управления аналоговыми выходами
Приема и передачи данных по интерфейсам RS-485, RS-232, Ethernet
Выполнения пользовательской программы по анализу результатов измерения дискретных и аналоговых входов, управления дискретными входами и выходами, передачи и приема данных по интерфейсам RS-485, RS-232, Ethernet

В закладки

от 64 920 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Контроллер может применяться для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в том числе железнодорожном, в различных областях промышленности, жилищно-коммунального и сельского хозяйства.
Контроллер может быть применен на промышленных объектах, подконтрольных Ростехнадзору.
Логика работы контроллера определяется потребителем в процессе программирования контроллера. Программирование осуществляется с помощью программного обеспечения CoDeSys 2.3.

Особенности:

Широкие возможности самодиагностики контроллера
Встроенный аккумулятор
Встроенные часы реального времени
Возможность создавать и сохранять архивы во Flash-памяти контроллера

Контроллер может быть использован как:

Специализированное устройство управления выделенным локализованным объектом
Устройство мониторинга локализованного объекта в составе комплексной информационной сети
Специализированное устройство управления и мониторинга группой локализованных объектов в составе комплексной информационной сети

Технические характеристики:

Параметр	Значение
Напряжение питания: - ПЛК160-24.Х-Х - ПЛК160-220.Х-Х	=22...28 В (номинальное 24 В) ~90...264 В (номинальное 110/220 В)
Потребляемая мощность: - ПЛК160-24.Х-Х - ПЛК160-220.Х-Х	≤ 35 ВА ≤ 40 ВА
Параметры встроенного источника питания: - Выходное напряжение - Ток	24 ± 3 В ≤ 620 мА
Количество дискретных входов	16
Минимальная длительность импульса, воспринимаемого дискретным входом	0,02 мс (выводы DI1...DI2) 1 мс (выводы DI3...DI18)
Напряжение питания дискретных входов	24 ± 3 В
Максимальный входной ток дискретного входа	≤ 7 мА при питании 24 В ≤ 8,5 мА при питании 27 В
Количество релейных выходных каналов	12
Время переключения из состояния «0» в состояние «1» и обратно	Выходы DО1...DО14: 50 мс
Максимальный ток, коммутируемый контактами реле	≤ 3 А (при напряжении не более 250 В переменного тока и cos j > 0,4) ≤ 3 А (при напряжении ≤ 30 В постоянного тока)
Механический ресурс реле	≥ 300 000 циклов переключений при максимальной коммутируемой нагрузке ≥ 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Аналоговые входы	8
Тип поддерживаемых унифицированных сигналов	Ток 0 (4)...20 мА Ток 0...5 мА Напряжение 0...10 В
Предел основной приведенной погрешности	0,25%
Разрешающая способность	≥ 12 бит
Входное сопротивление: - В режиме измерения тока - В режиме измерения напряжения	≤ 170 Ом ≥ 200 кОм
Количество аналоговых выходов	4
Разрядность ЦАП	10 бит
Тип выходного сигнала: - ПЛК160-Х.И - ПЛК160-Х.У - ПЛК160-Х.А	Ток 4...20 мА Напряжение 0...10 В Ток 4...20 мА или напряжение 0...10 В
Центральный процессор	RISC-процессор, 32 разряда, 200 МГц, на базе ядра ARM-9
Объем оперативной памяти	8 МБ, из них 1 МБ для кода пользовательской программы, 128 кБ для переменных пользовательской программы
Объем энергонезависимой памяти	4 МБ, из них 3 МБ доступно для хранения файлов и архивов
Размер Retain-памяти	≤ 16 кБ (по умолчанию задано значение 4 кБ)
Время выполнения одного цикла программы: - Минимальное (нестабилизируемое) - Установленное по умолчанию (стабилизированное)	250 мкс 1 мс
Индикация на передней панели	Светодиодная
Степень защиты корпуса	IP20 со сторон передней панели, IP00 со стороны клемм
Условия эксплуатации: - Температура окружающей среды - Относительная влажность, при +25°С и более низких температурах без конденсации влаги - Атмосферное давление	−10...+50°С 80%RH 84...106,7 кПа
Крепление	На DIN-рейку
Вес	≤ 0,75 кг

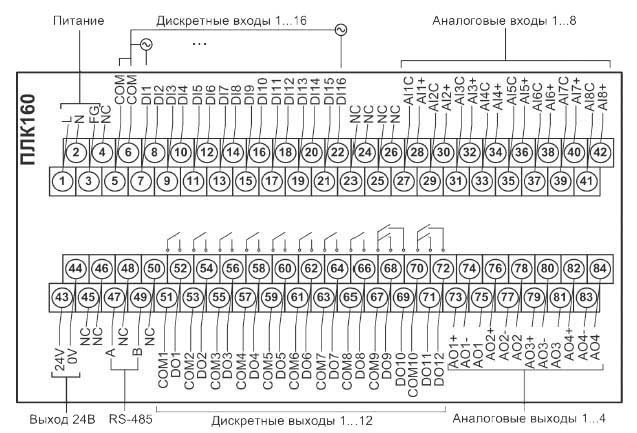

Схема подключения

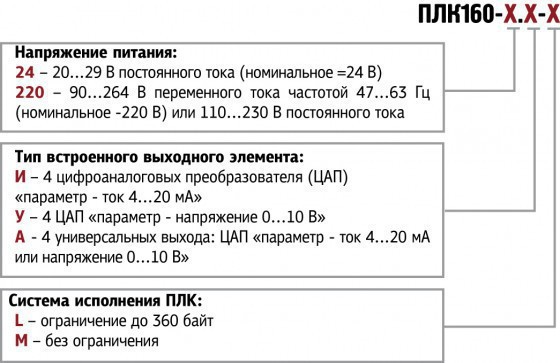

Модификации

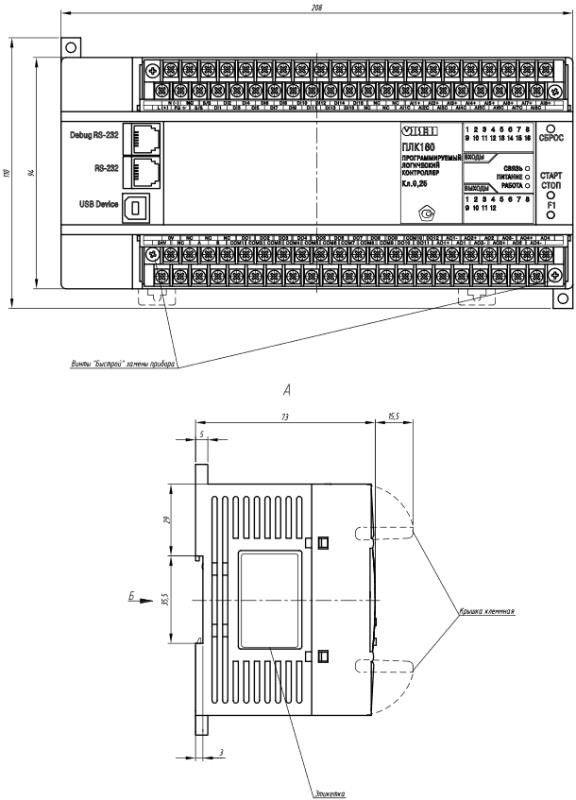

Габаритные размеры

Версия: 2020-10-31-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.75 Мб

Артикул	Напряжение питания, В	Выход	Срок поставки	Стоимость
24 220	А И У

Артикул	Модель	Напряжение питания, В	Выход	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Напряжение питания, В	Выход	Срок поставки	Стоимость
K28986	ПЛК160-220.А-M [МО2]	220	А	Со склада	70020 руб. – +

Артикул	Модель	Напряжение питания, В	Выход	Срок поставки	Стоимость
K28985	ПЛК160-24.А-М [МО2]	24	А	4...8 недель	70020 руб. – +
K28987	ПЛК160-24.И-М [МО2]	24	И	4...8 недель	64920 руб. – +
K28989	ПЛК160-24.У-М [МО2]	24	У	4...8 недель	64920 руб. – +
K28986	ПЛК160-220.А-M [МО2]	220	А	Со склада	70020 руб. – +
K28988	ПЛК160-220.И-М [МО2]	220	И	4...8 недель	64920 руб. – +
K28990	ПЛК160-220.У-М [МО2]	220	У	4...8 недель	64920 руб. – +
