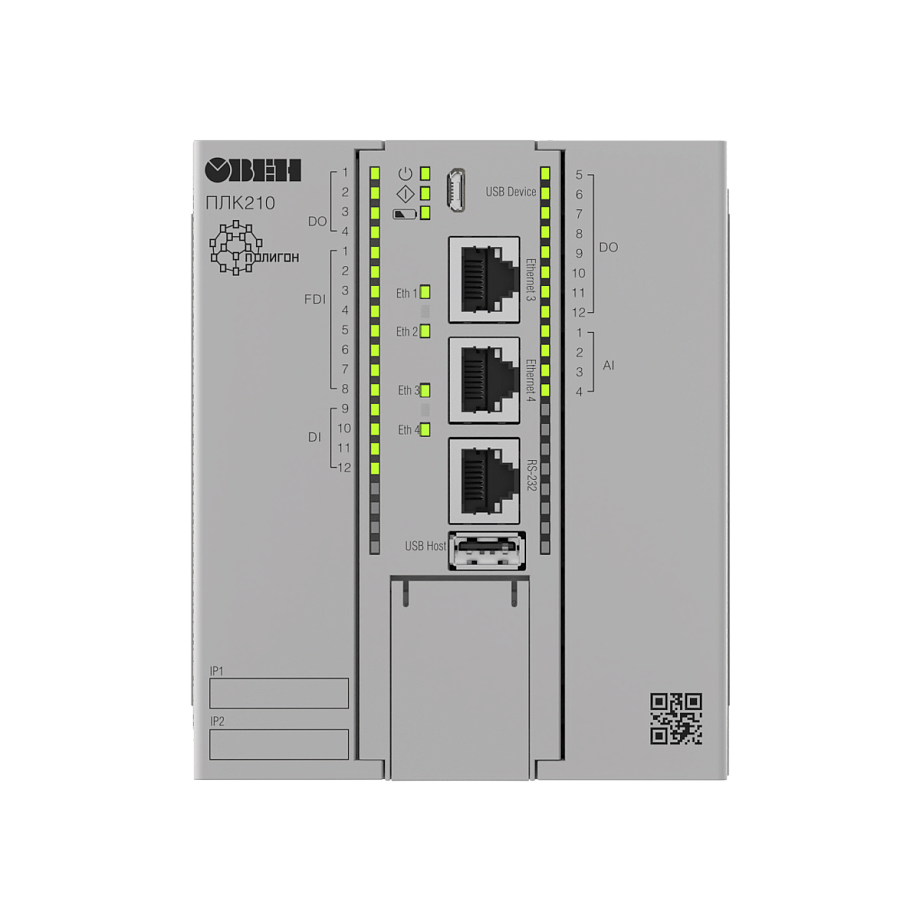

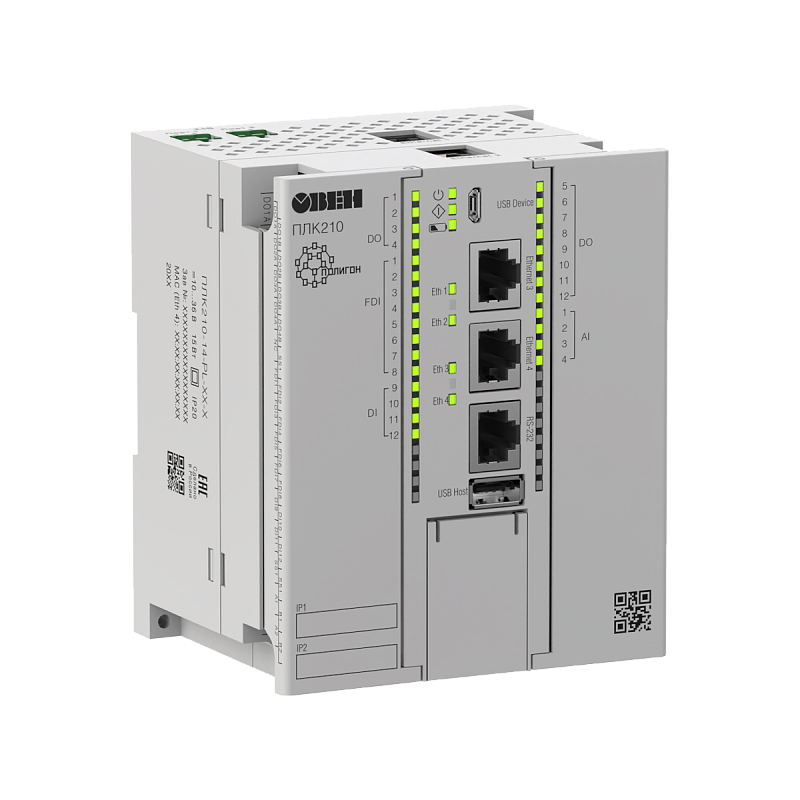

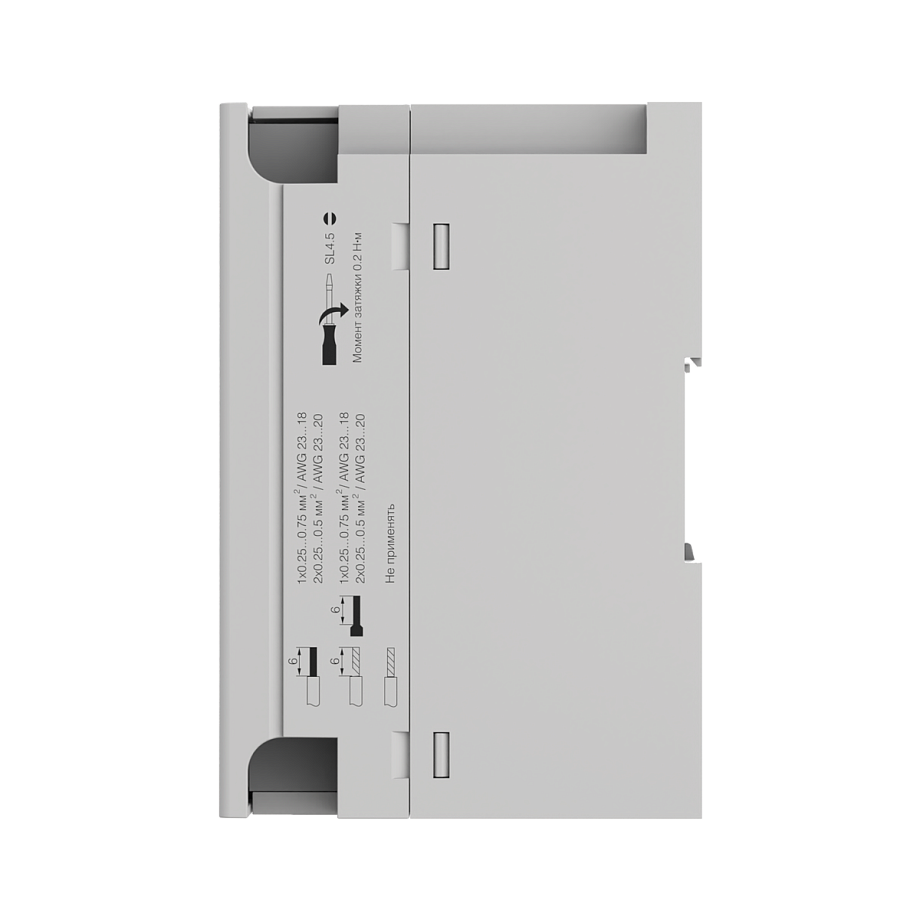

Программируемый контроллер с российской программной средой Полигон ОВЕН ПЛК210-PL
Контроллер для средних и распределенных систем автоматизации с расширенными коммуникационными возможностями и дополнительными функциями надежности
- Входы: 12 или 24 дискретных
- Выходы: 18 или 12 дискретных
- Интерфейсы: USB, RS-232, RS-485, Ethernet
- Напряжение питания: =10...36 В
- Номинальное напряжение: =24 В
- Степень пылевлагозащиты: IP20
- Монтаж: настенный, на DIN-рейку
ОВЕН ПЛК210-PL – новая линейка моноблочных контроллеров с российской программной средой Полигон и возможностью резервирования для ответственных применений.
Контроллеры ПЛК210-PL поддерживают:
Проект может состоять из нескольких модулей, а они, в свою очередь, из программ. Не только алгоритмы, но и драйверы, и протоколы обмена, реализованы в виде функциональных блоков. Преимущество Полигона – прикладному программисту не нужно описывать переменные, система создает их самостоятельно, обеспечивает уникальность и следит за корректным преобразованием типов. Проект имеет единую иерархическую структуру для описания аппаратной конфигурации, программы и обмена данными с другими системами. Разработку упрощают следующие функции среды – поиск по проекту, импорт/экспорт в Excel и онлайн-отладчик.
Контроллеры ПЛК210-PL поддерживают:
- горячее аппаратное резервирование питания;
- горячее программное резервирование программы пользователя.
Проект может состоять из нескольких модулей, а они, в свою очередь, из программ. Не только алгоритмы, но и драйверы, и протоколы обмена, реализованы в виде функциональных блоков. Преимущество Полигона – прикладному программисту не нужно описывать переменные, система создает их самостоятельно, обеспечивает уникальность и следит за корректным преобразованием типов. Проект имеет единую иерархическую структуру для описания аппаратной конфигурации, программы и обмена данными с другими системами. Разработку упрощают следующие функции среды – поиск по проекту, импорт/экспорт в Excel и онлайн-отладчик.
Система позволяет прикладным программистам создавать новые функциональные блоки и библиотеки. Для реализации нового блока можно использовать как С++, так и алгоритмы, составленные из других блоков. Таким образом, повторяющиеся части программы можно объединять в новые блоки, что существенно ускоряет разработку и отладку.
Среда разработки предоставляет следующие возможности:
- разработку иерархической структуры проекта в виде дерева, инструменты для создания дублированных систем;
- графическое программирование на языке функциональных блоков, создание многостраничной программы, широкие возможности для навигации по проекту;
- трансляцию: преобразование графического проекта в исполняемый файл;
- загрузку, запуск и онлайн-отладку программы на контроллере;
- разработку пользовательских функциональных блоков (составных из других функциональных блоков или на С++) и библиотек;
- поиск по проекту;
- печать проекта в формате ЕСКД;
- экспорт/импорт в формате Excel (позволяет осуществлять массовое редактирование однотипных параметров);
- экспорт в формате DPL для WinCC OA;
- экспорт в формате XML для конфигурирования OPC сервера;
- экспорт в формате Excel для создания структурированных отчетов, удобных при разработке системы верхнего уровня;
- контекстную справку по библиотекам функциональных блоков.
Области применения:
- Гидроэнергетика
- Теплоэнергетика
- Машиностроение
- Металлургия
- Деревообработка
- Агропромышленные комплексы
- Дата-центры
- Ответственные производства
Технические характеристики:
| Параметр | Значение |
| Питание | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…36 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
| Вычислительные ресурсы | |
| Центральный процессор | 4х Cortex-А55 1,8 ГГц |
| Объем флеш-памяти (тип памяти) | 8 ГБ (eMMC) |
| Объем оперативной памяти (тип памяти) | 2 ГБ (DDR4) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов | 4 × Ethernet 10/100 Мбит/c (RJ45)
|
| Поддерживаемые промышленные протоколы* |
|
| Поддерживаемые прикладные протоколы |
|
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы* |
|
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* |
|
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
|
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более: | |
| – при температуре +25 °С | 5 секунды в сутки |
| – при температуре -20 и +55 °С | 20 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Общие сведения | |
| Габаритные размеры | (105×125×84)±2 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала |
| Двухпозиционный тумблер СТАРТ / СТОП | |
| Кнопка СБРОС | |
| Сервисная кнопка | |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
| * Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени. *** Набор поддерживаемых протоколов зависит от типа лицензии runtime. | |
Дискретные входы (DI и FDI):
| Параметр | Значение | |
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | |
| Режимы работы | определение логического уровня | определение логического
уровня, измерение периода и длительности импульса |
| Тип входов по ГОСТ IEC 61131-2 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,3 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики,
имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс |
| Максимальная частота входного сигнала | 20 Гц* | 100 кГц |
| * Определяется длительностью цикла ПЛК. | ||
Аналоговые входы (AI):
| Параметр | Значение | |
| Подключаемые сигналы |
| |
| Разрядность АЦП | 16 бит | |
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 с |
| ТС | не более 0,9 с | |
| ТП | не более 0,6 с | |
| сопротивления | не более 0,6 с | |
| Предел основной приведенной погрешности при измерении | унифицированные сигналы | ±0,25 % |
| ТС | ±0,25 % | |
| ТП | ±0,5 % | |
| сопротивления | ±0,25 % | |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более | ±0,25 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | 0,5 предела допускаемой основной приведенной погрешности измерения | |
| * Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса. | ||
Дискретные выходы (DO) типа электромагнитное реле:
| Параметр | Значение |
| Тип контакта | Нормально-разомкнутый контакт |
| Режимы работы |
|
| Максимальный ток коммутации |
|
| Максимальное напряжение на контакты реле |
|
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле, не менее |
|
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметры ШИМ | |
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ | 50 мс |
| * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА | |
| Типовые схемы подключения | |

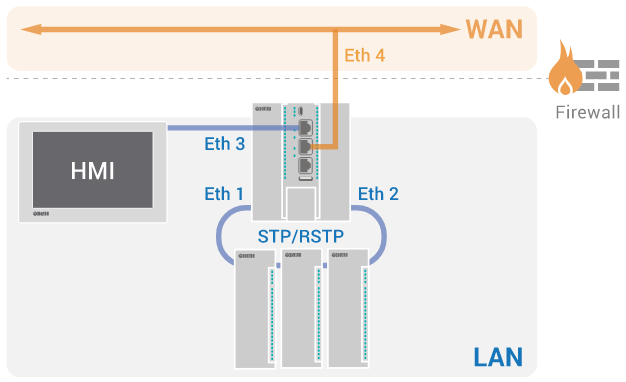

| Схема 1
| |
 | Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).
Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3. |

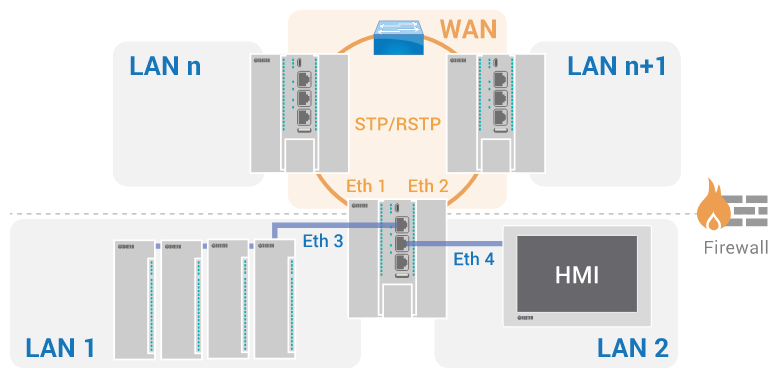

| Схема 2
| |
 | Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном.
Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN). |

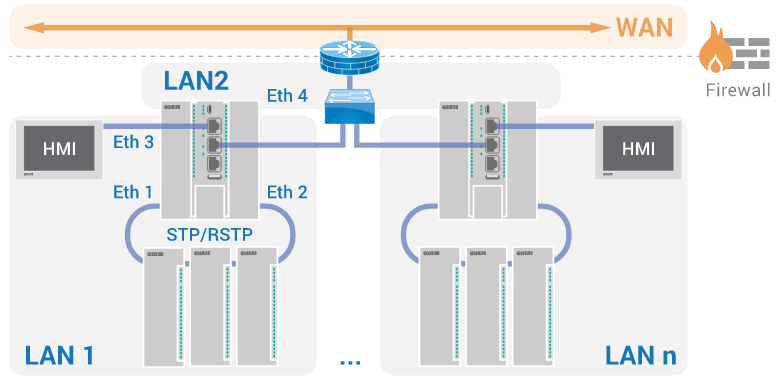

| Схема 3
| |
 | Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).
Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN). |

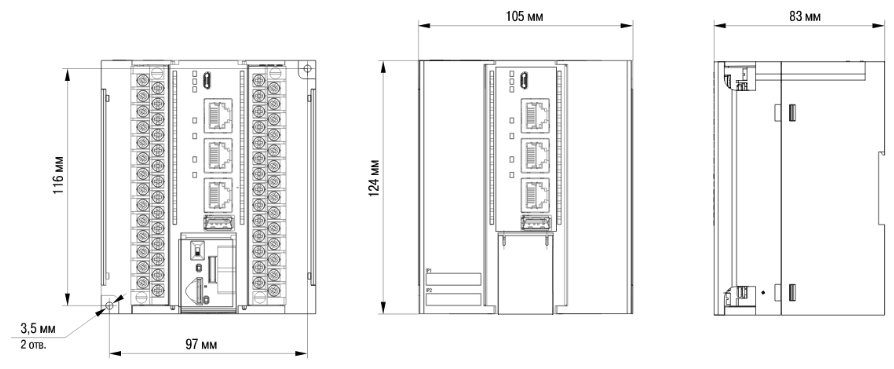

| Габаритные размеры |
 |
Модификации:
| Название | Дискретные | Дискретные | Аналоговые | Аналоговые | МЭК | МЭК | Резервирование |
| входы (DI) | выходы (DO) | входы (AI) | выходы (AO) | 60870-5-101/104 | 61850 | ПЛК | |
| ПЛК210-11-PL-BASE | 12 DI
8 – быстрые до 100 кГц 4 – до 300 Гц | 18 DO
18 – э/м реле | – | – | – | – | – |
| ПЛК210-11-PL-BASE-R | 12 DI
8 – быстрые до 100 кГц 4 – до 300 Гц | 18 DO
18 – э/м реле | – | – | – | – | Есть |
| ПЛК210-11-PL-BASE104 | 12 DI
8 – быстрые до 100 кГц 4 – до 300 Гц | 18 DO
18 – э/м реле | – | – | Есть | – | – |
| ПЛК210-11-PL-BASE104-R | 12 DI
8 – быстрые до 100 кГц 4 – до 300 Гц | 18 DO
18 – э/м реле | – | – | Есть | – | Есть |
| ПЛК210-11-PL-BASE850 | 12 DI
8 – быстрые до 100 кГц 4 – до 300 Гц | 18 DO
18 – э/м реле | – | – | – | Есть | – |
| ПЛК210-11-PL-BASE850-R | 12 DI
8 – быстрые до 100 кГц 4 – до 300 Гц | 18 DO
18 – э/м реле | – | – | – | Есть | Есть |
| ПЛК210-12-PL-BASE | 24 DI
8 – быстрые до 100 кГц 16 – до 300 Гц | 12 DO
12 – э/м реле | – | – | – | – | – |
| ПЛК210-12-PL-BASE-R | 24 DI
8 – быстрые до 100 кГц 16 – до 300 Гц | 12 DO
12 – э/м реле | – | – | – | – | Есть |
| ПЛК210-12-PL-BASE104 | 24 DI
8 – быстрые до 100 кГц 16 – до 300 Гц | 12 DO
12 – э/м реле | – | – | Есть | – | – |
| ПЛК210-12-PL-BASE104-R | 24 DI
8 – быстрые до 100 кГц 16 – до 300 Гц | 12 DO
12 – э/м реле | – | – | Есть | – | Есть |
| ПЛК210-12-PL-BASE850 | 24 DI
8 – быстрые до 100 кГц 16 – до 300 Гц | 12 DO
12 – э/м реле | – | – | – | Есть | – |
| ПЛК210-12-PL-BASE850-R | 24 DI
8 – быстрые до 100 кГц 16 – до 300 Гц | 12 DO
12 – э/м реле | – | – | – | Есть | Есть |
