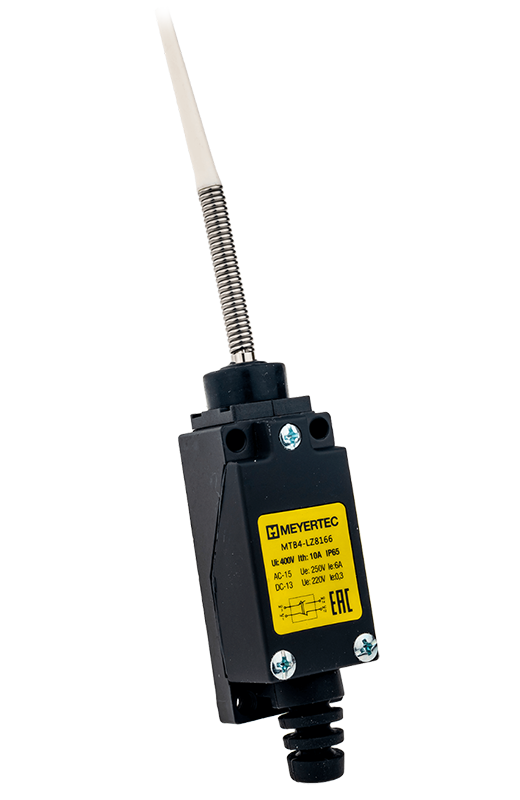

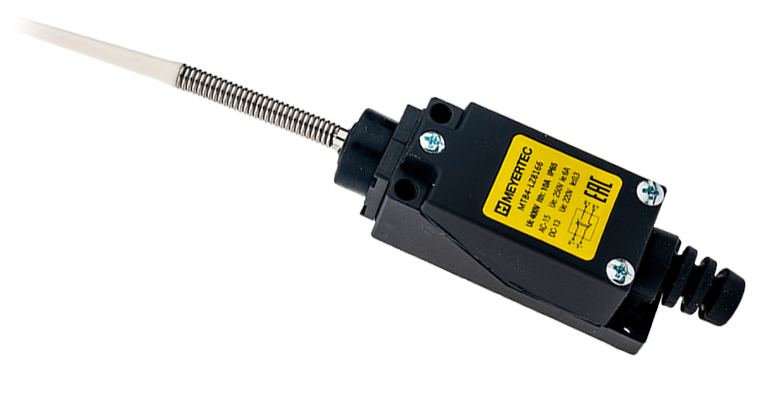

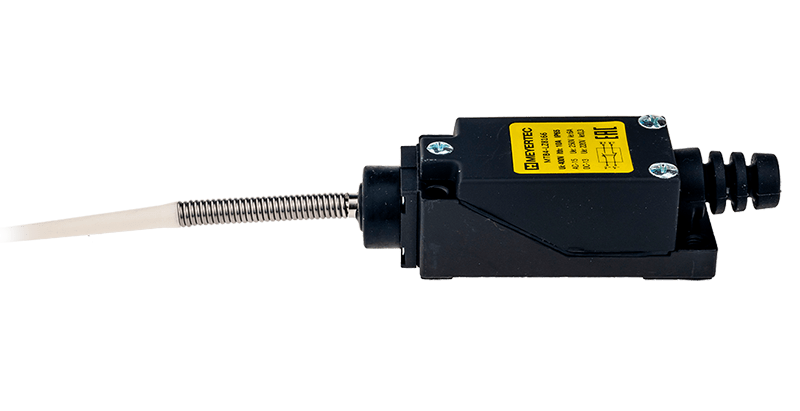

Конечный пружинный выключатель с диэлектриком MTB4-LZ8166 для контроля перемещения установок или частей установок, для контроля конечных положений
Особенности:
- Прочность и герметичность конструкции
- Коммутация 2-х цепей (двухполюсный контакт НО+НЗ)
- Удобство подключения проводов
- Высокий коммутационный ресурс
- Метизы выполнены из оцинкованной инструментальной сталиТехнические характеристики:
Параметр | Значение |
Быстродействие
| 1,3 м/с |
Контакт
| 1НО+1НЗ |
Ток термической стойкости | 10 А |
Усилие срабатывания | 0,9 Н |
Минимальное усилие отпускани | 0,04 Н |
Рабочая частота
| Механическая 120 опер./мин
Электрическая 30 опер./мин
|
Износостойкость | Механическая ≥ 10 млн циклов
Электрическая ≥ 100 000 циклов (AC-15)
|
Подключение | Винтовые клеммы, сечение до 2 мм² |
Диаметр кабеля | 6...9 мм |
Степень пылевлагозащиты | IP65 |
Материал | Металл (сплав алюминия) с пластиковой крышкой |
Условия эксплуатации | −35...+70°C; ≤ 95%RH |
Вес
| 120...190 г
|

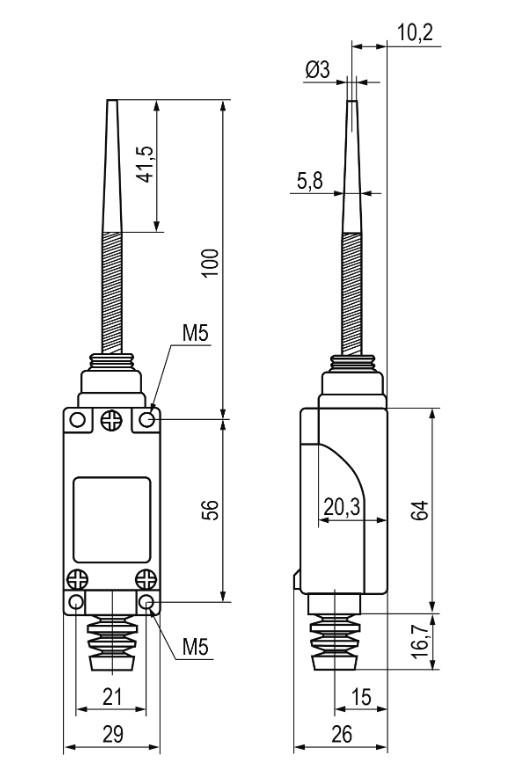

Габаритные размеры
|
|
Схема подключения
|
|

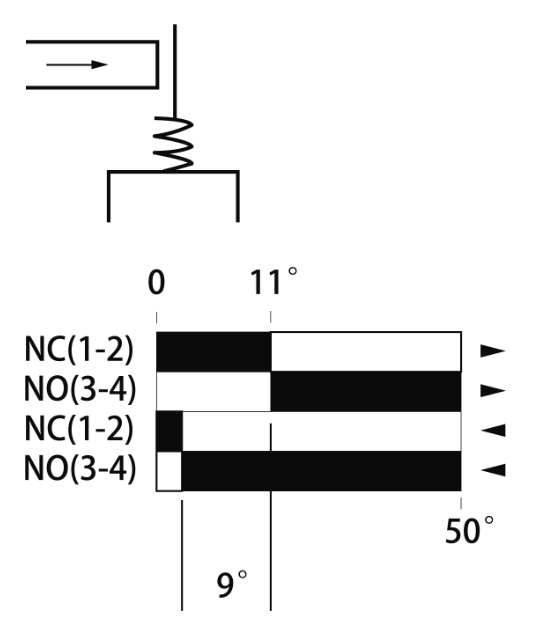

Диаграмма работы |
|
Версия: 2023-03-20-ЛВС
