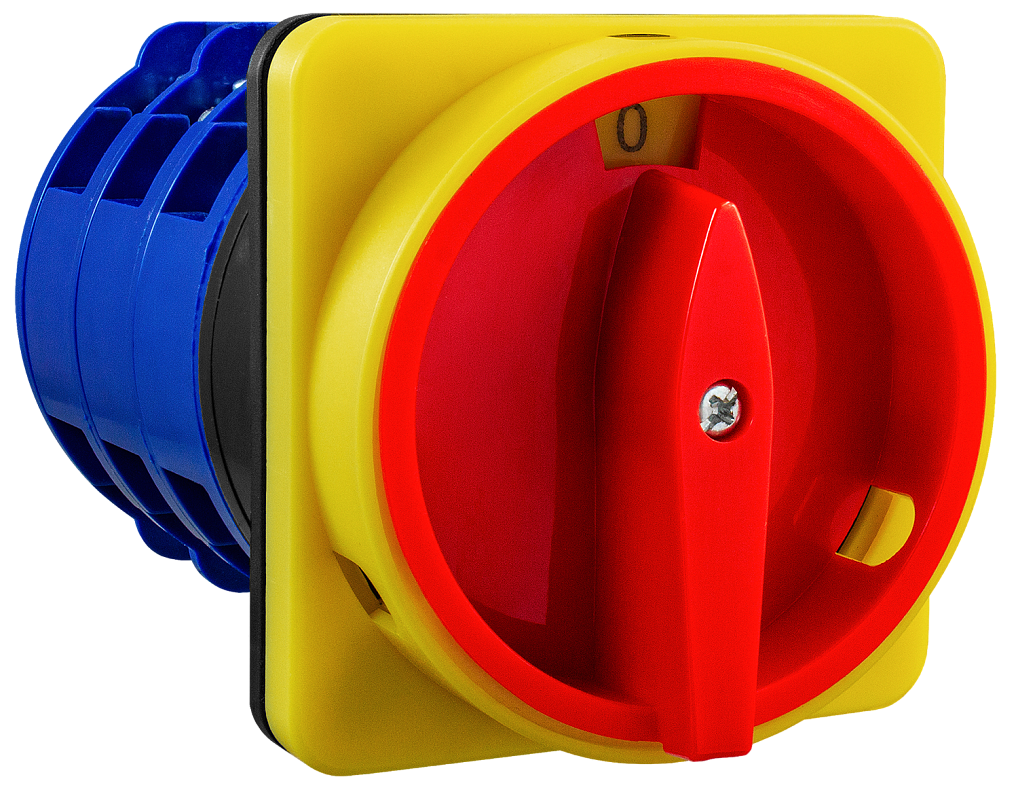

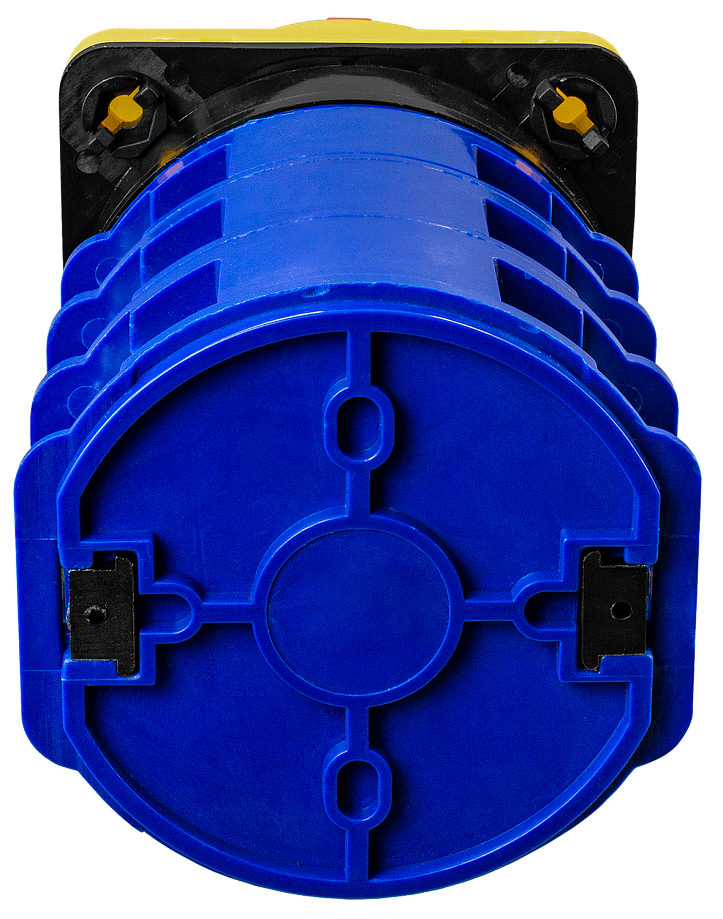

Кулачковый переключатель ПК-А16 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)

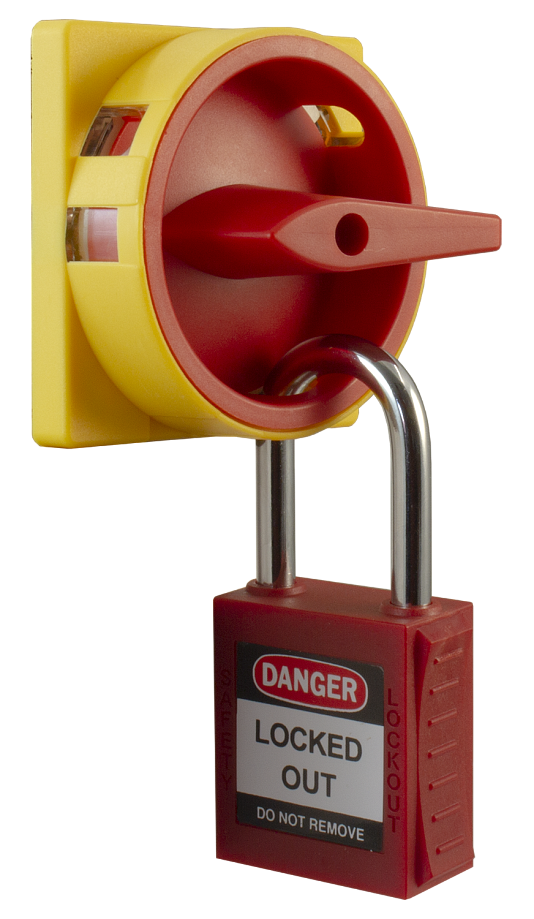

- Возможность установки замка или пломбы для блокировки включения

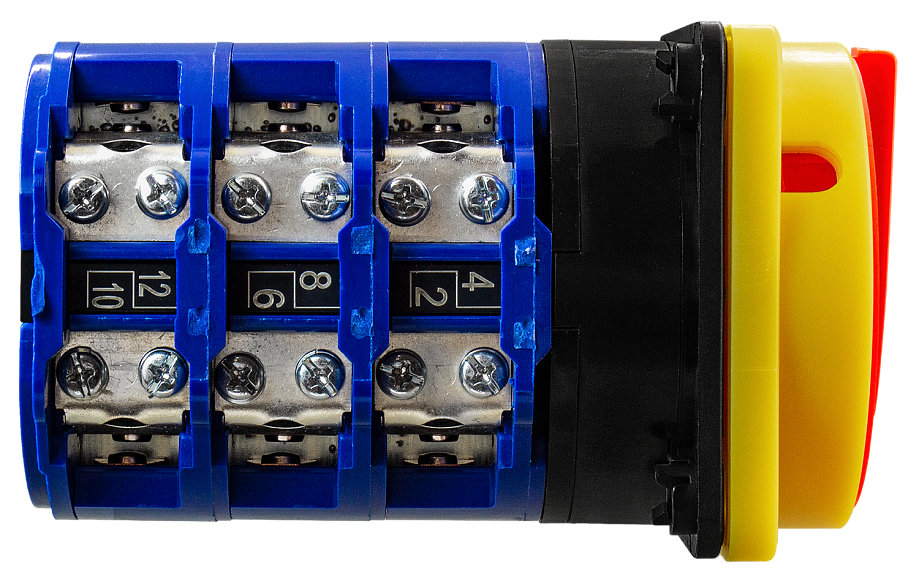

- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Простой монтаж на переднюю или боковую панель щита

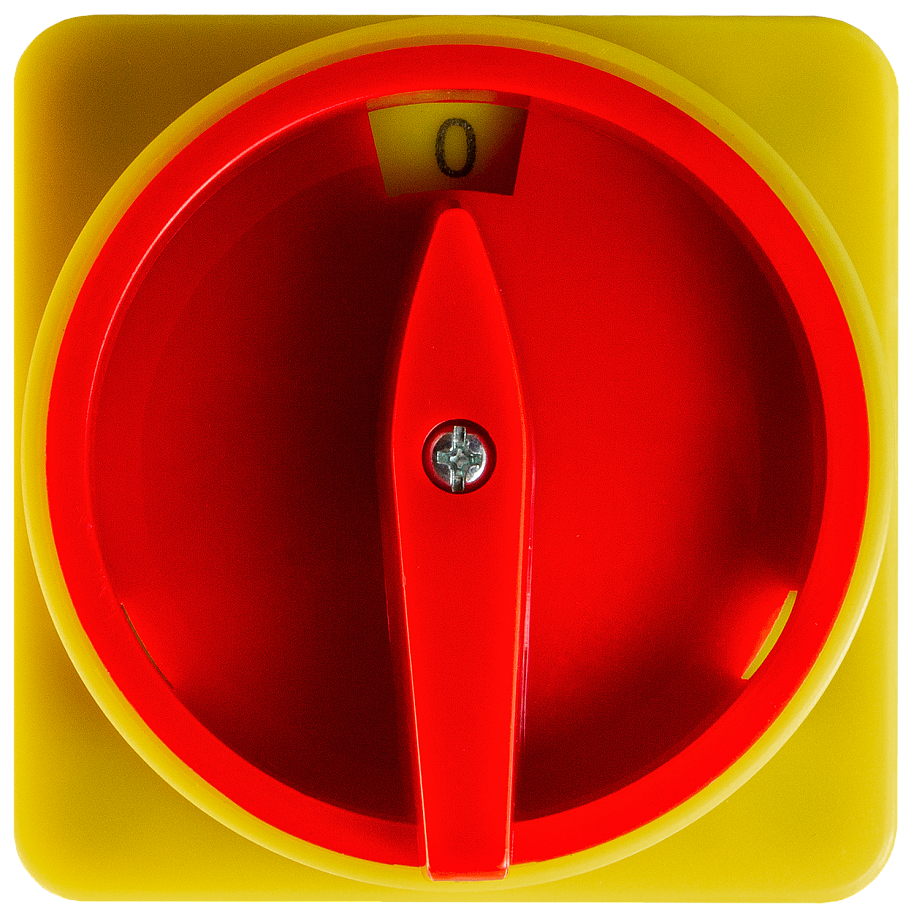

- Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж
Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
Параметр
| Значение |
ПК-А16-125
| ПК-А16-160 |
Номинальный ток
| 125 А | 160 А |
Номинальное напряжение | 240/440 В
|
Количество полюсов
| 4, 6
|
Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 100 А | 150 А |
Номин. рабочий ток при АС-23 240 В/440 В | 90 А | 135 А |
Номин. мощность при AC-23 240 В | 15 кВт | 37 кВт |
Номин. мощность при AC-23 440 В | 30 кВт | 75 кВт |
Номин. рабочий ток при АС-3 240 В/440 В
| 75 А
| 95 А |
Номин. мощность при AC-3 240 В | 7,5 кВт | 18,5 кВт |
Номин. мощность при AC-3 440 В | 15 кВт | 37 кВт |
Количество положений | 2 (0-1)
|
Механическая износостойкость | ≥ 50×104 циклов
|
Электрическая износостойкость | ≥ 105 циклов
|
Монтажное отверстие | ∅ 11 мм |
Диаметр отверстия под блокировочный замок | 10 мм
|
Пылевлагозащита | IP20 (со стороны передней панели)
IP00 (со стороны контактов)
|
Температура эксплуатации | −25…+40°C |
Схема коммутации
|

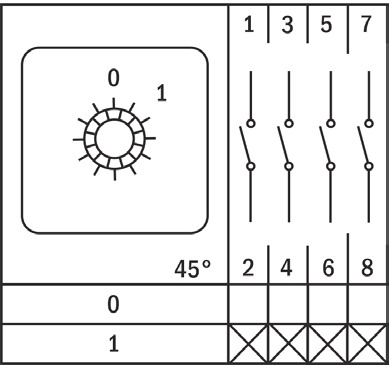

4 полюса
|

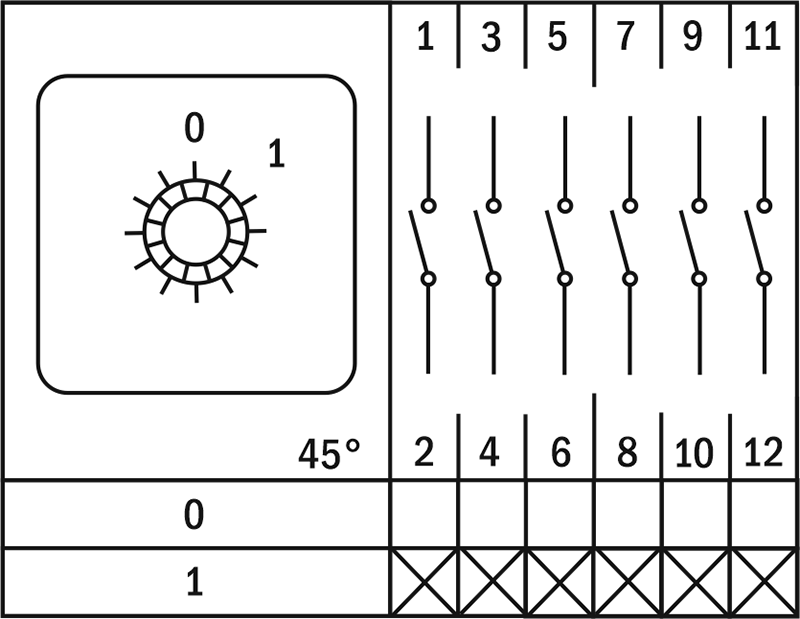

6 полюсов
|
Модификации:
Модель | Ном. ток, А | Кол-во полюсов | Кол-во положений |
ПК-А16-125-42 | 125 | 4 | 2 |
ПК-А16-125-62 | 6 |
ПК-А16-160-42 | 160 | 4 |
ПК-А16-160-62 | 6 |

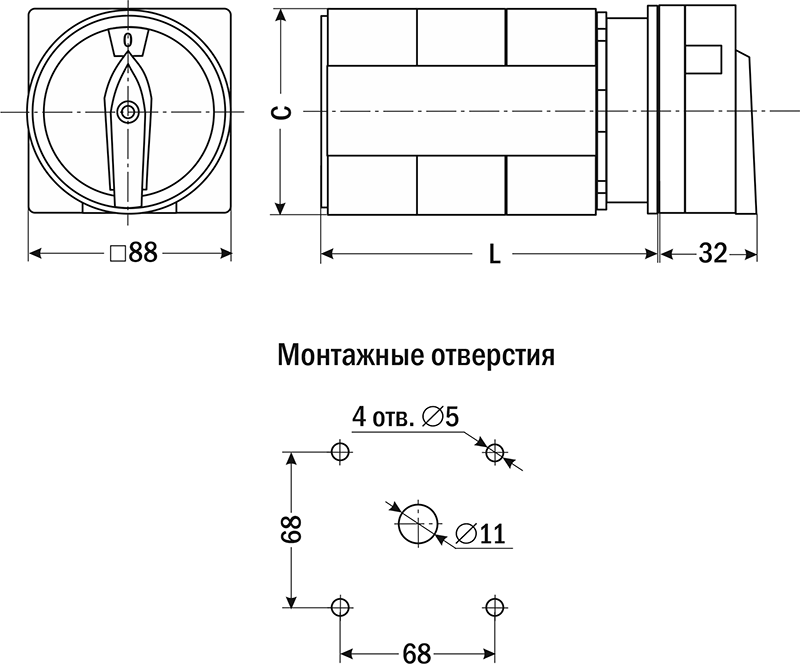

Габаритные размеры |
|
Модель
| Размеры, мм
| Габаритные размеры, мм
| Вес, г
|
C | L |
ПК-А16-125-42
| 84
| 90
| 88×88×112 | 629
|
ПК-А16-160-42
| 88
| 101
| 88×88×148 | 791
|
ПК-А16-125-62 | 84 | 116 | 88×88×133 | 807 |
ПК-А16-160-62 | 88 | 132 | 88×88×164 | 1050 |
Версия: 2024-04-05-ШАР
