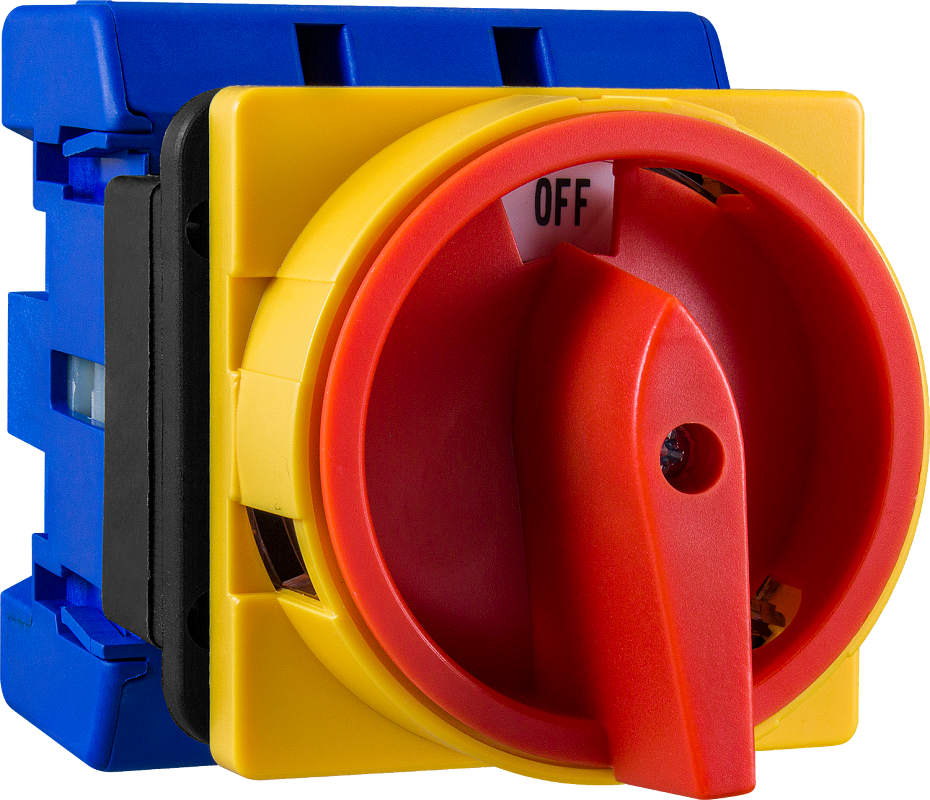

Кулачковый переключатель ПК-А10

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 25 А, 32 А, 40 А, 63 А, 80 А, 100 А
Количество положений: 2 (ON, OFF)
Количество полюсов: 3 или 4
Возможность блокировки включения замком
Монтаж: на дверь или на боковую стенку щита

В закладки

от 2 392 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (0)

Кулачковый переключатель ПК-А10 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:

– главных выключателей (рубильников);

– переключателей в цепях управления, сигнализации, измерительных цепях;

– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);

– переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)

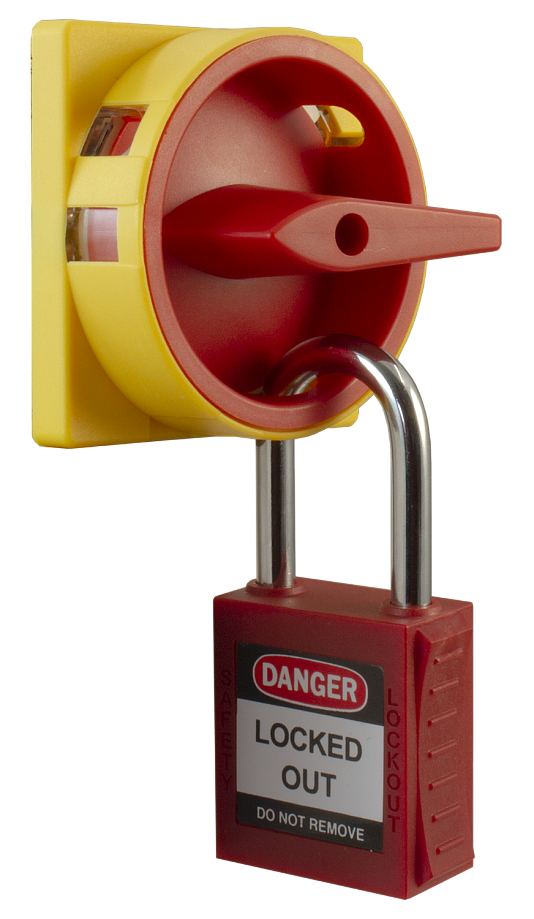

Возможность установки замка или пломбы для блокировки включения

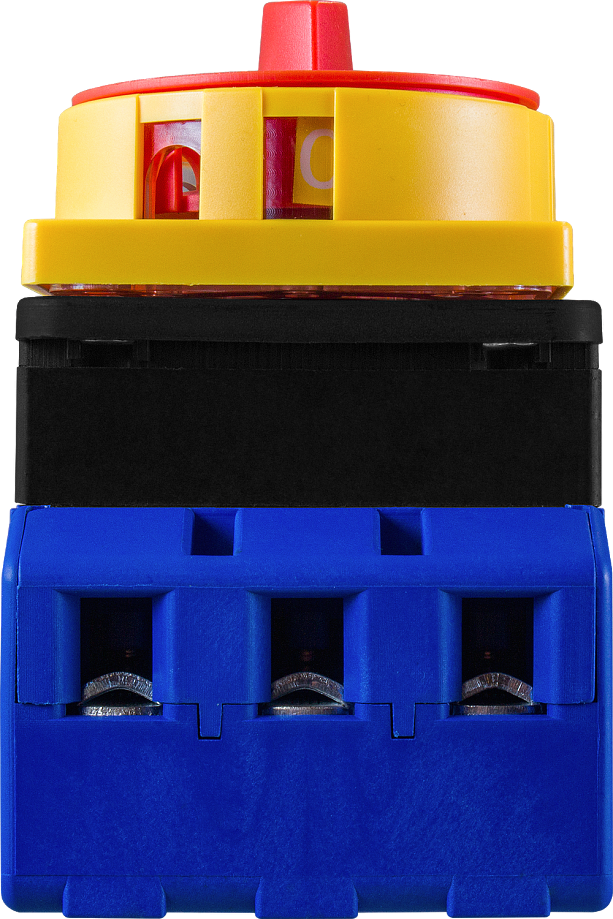

Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж на переднюю или боковую панель щита
Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.

Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.

Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Параметр	ПК-А10-25	ПК-А10-32	ПК-А10-40	ПК-А10-63	ПК-А10-80	ПК-А10-100
Номинальный ток	25 А	32 А	40 А	63 А	80 А	100 А
Номинальное напряжение	240/440 В
Количество полюсов	3, 4
Номин. рабочий ток при АС-21, АС-22 240 В/440 В	25 А	32 А	40 А	63 А	80 А	100 А
Номин. рабочий ток при АС-23 240 В/440 В	15 А	22 А	30 А	43 А	57 А	70 А
Номин. мощность при AC-23 240 В	4 кВт	5,5 кВт	7,5 кВт	11 кВт	18,5 кВт	22 кВт
Номин. мощность при AC-23 440 В	7,5 кВт	11 кВт	15 кВт	22 кВт	30 кВт	37 кВт
Номин. рабочий ток при АС-3 240 В/440 В	11,7 А	15 А	22 А	36 А	43 А	57 А
Номин. мощность при AC-3 240 В	3 кВт	4 кВт	7,5 кВт	11 кВт	15 кВт	18,5 кВт
Номин. мощность при AC-3 440 В	5,5 кВт	7,5 кВт	11 кВт	18,5 кВт	22 кВт	30 кВт
Количество положений	2 (ON, OFF)
Мех. износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Монтажное отверстие	∅ 11 мм
Диаметр отверстия под блокировочный замок	8 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C

Схемы коммутации

Модификации:

Модель	Ном. ток, А	Кол-во полюсов	Кол-во положений
ПК-А10-25-32	25	3	2
ПК-А10-25-42	25	4
ПК-А10-32-32	32	3
ПК-А10-32-42	32	4
ПК-А10-40-32	40	3
ПК-А10-40-42	40	4
ПК-А10-63-32	63	3
ПК-А10-63-42	63	4
ПК-А10-80-32	80	3
ПК-А10-80-42	80	4
ПК-А10-100-32	100	3
ПК-А10-100-42	100	4

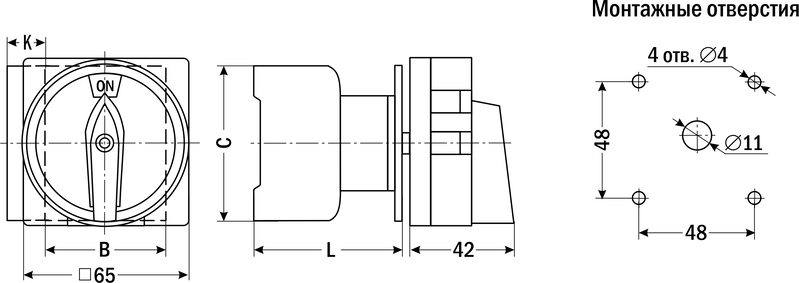

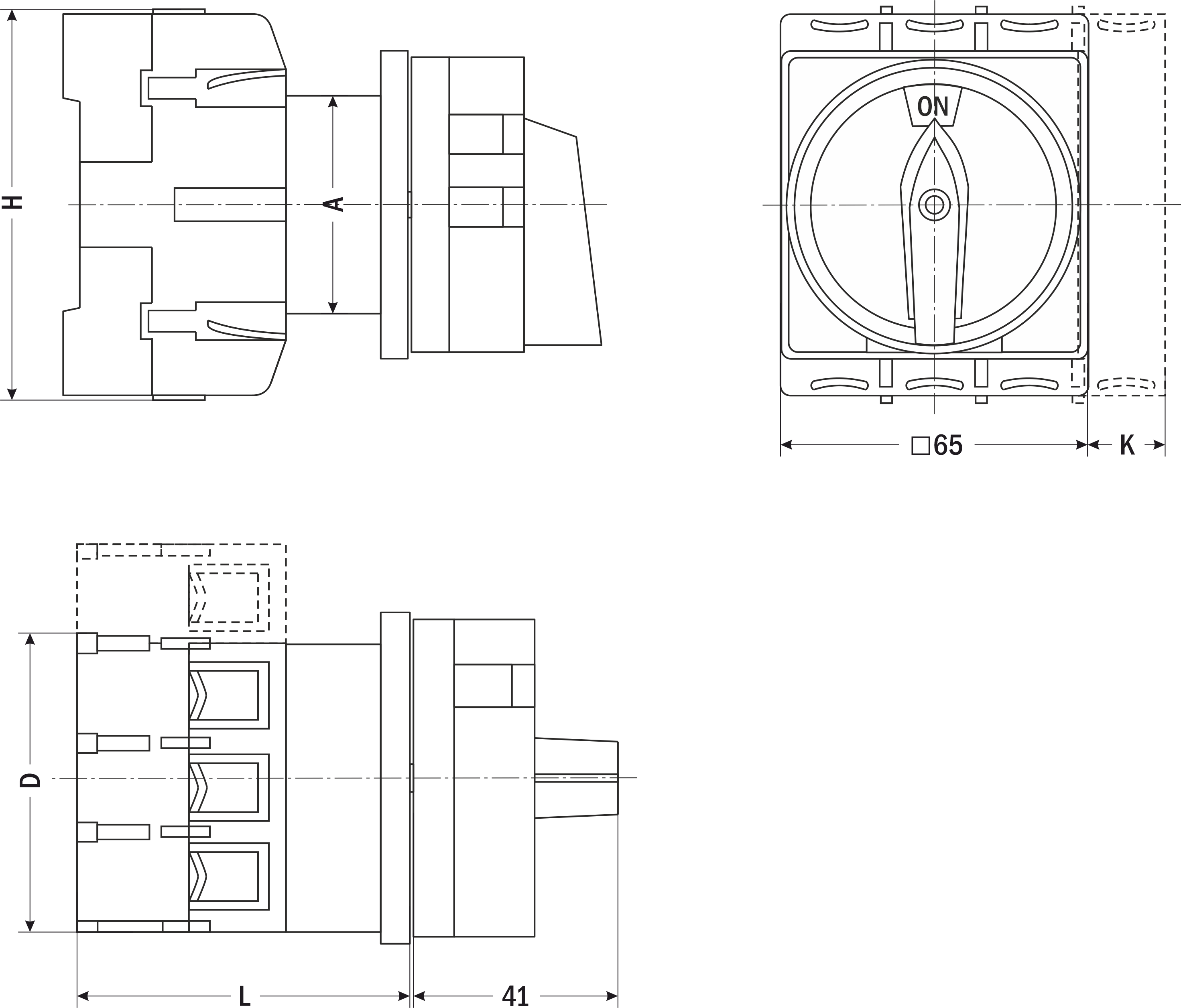

Габаритные размеры

Модель	Размеры, мм						Масса, г
Модель	A	D	H	K	L	ВxШxГ	Масса, г
ПК-А10-25-32	30	43	57	0	55	65х65х96	179
ПК-А10-25-42	30	56	55	2	55	65х67х96	179
ПК-А10-32-32	30	43	57	0	55	65х65х96	179
ПК-А10-32-42	30	56	55	13	55	65х67х96	179
ПК-А10-40-32	39	51	67	0	62	67х65х103	227
ПК-А10-40-42	39	51	67	16	62	67х67х103	249
ПК-А10-63-32	39	51	67	0	62	67х65х103	227
ПК-А10-63-42	39	67	74	7	62	67х74х103	256
ПК-А10-80-32	46	71	84	0	72	84х71х103	470
ПК-А10-80-42	46	71	84	21	74	84x92x115	575
ПК-А10-100-32	46	71	84	0	72	84x71x113	470
ПК-А10-100-42	46	71	84	21	74	84x92x115	575

Версия: 2024-05-02-ШАР

Артикул	Ток	Полюсов	Срок поставки	Стоимость
25 32 40 63 80 100	3 4

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость
O59658	ПК-А10-25-32	25	3	Со склада	2392 руб. – +
O59664	ПК-А10-25-42	25	4	Со склада	2795 руб. – +
O59659	ПК-А10-32-32	32	3	Со склада	3082 руб. – +
O59665	ПК-А10-32-42	32	4	Со склада	3494 руб. – +
O59660	ПК-А10-40-32	40	3	Со склада	3494 руб. – +
O59666	ПК-А10-40-42	40	4	Со склада	4139 руб. – +
O59661	ПК-А10-63-32	63	3	Со склада	4295 руб. – +
O59667	ПК-А10-63-42	63	4	Со склада	5372 руб. – +
O59662	ПК-А10-80-32	80	3	Со склада	5713 руб. – +
O59668	ПК-А10-80-42	80	4	Со склада	6235 руб. – +
O59663	ПК-А10-100-32	100	3	Со склада	6370 руб. – +
O59669	ПК-А10-100-42	100	4	Со склада	6987 руб. – +

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость
O59658	ПК-А10-25-32	25	3	Со склада	2392 руб. – +
O59664	ПК-А10-25-42	25	4	Со склада	2795 руб. – +
O59659	ПК-А10-32-32	32	3	Со склада	3082 руб. – +
O59665	ПК-А10-32-42	32	4	Со склада	3494 руб. – +
O59660	ПК-А10-40-32	40	3	Со склада	3494 руб. – +
O59666	ПК-А10-40-42	40	4	Со склада	4139 руб. – +
O59661	ПК-А10-63-32	63	3	Со склада	4295 руб. – +
O59667	ПК-А10-63-42	63	4	Со склада	5372 руб. – +
O59662	ПК-А10-80-32	80	3	Со склада	5713 руб. – +
O59668	ПК-А10-80-42	80	4	Со склада	6235 руб. – +
O59663	ПК-А10-100-32	100	3	Со склада	6370 руб. – +
O59669	ПК-А10-100-42	100	4	Со склада	6987 руб. – +
