Кулачковый переключатель ПК-А30

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 25 А, 32 А
Количество положений: 2 (ON, OFF)
Количество полюсов: 3 или 4
Возможность блокировки включения замком
Монтаж: на DIN-рейку или на плоскость

В закладки

от 2 630 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Кулачковый переключатель ПК-А30 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.

Переключатели кулачковые ПК-А – это механические устройства без собственного потребления электроэнергии, используются в качестве:

– главных выключателей;

– переключателей с требуемой программой коммутации в цепях управления, сигнализации, измерительных цепях;
– переключателей для управления приводами на основе одно- и трехфазных двигателей;
– выключателей/переключателей ответвлений (трансформаторов, в сварочных аппаратах и т.д.);
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.)

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)

Возможность установки замка или пломбы для блокировки включения
Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж на DIN-рейку или плоскость

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.

Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями

Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Параметр	ПК-А30-25	ПК-А30-32
Номинальный ток	25 А	32 А
Номинальное напряжение	240/440 В
Количество полюсов	3, 4
Номин. рабочий ток при АС-21, АС-22 240 В/440 В	25 А	32 А
Номин. рабочий ток при АС-23 240 В/440 В	15 А	22 А
Номин. мощность при AC-23 240 В	4 кВт	5,5 кВт
Номин. мощность при AC-23 440 В	7,5 кВт	11 кВт
Номин. рабочий ток при АС-3 240 В/440 В	11,7 А	15 А
Номин. мощность при AC-3 240 В	3 кВт	4 кВт
Номин. мощность при AC-3 440 В	5,5 кВт	7,5 кВт
Количество положений	2 (ON, OFF)
Мех. износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Диаметр отверстия под блокировочный замок	6 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C

Схемы коммутации

Модификации:

Модель	Ном. ток, А	Кол-во полюсов	Кол-во положений	Габаритные размеры, мм	Вес, г
ПК-А30-25-32	125	3	2	56×43×91	125
ПК-А30-25-42	125	4		56×43×91	125
ПК-А30-32-32	160	3		56×56×91	140
ПК-А30-32-42	160	4		56×56×91	140

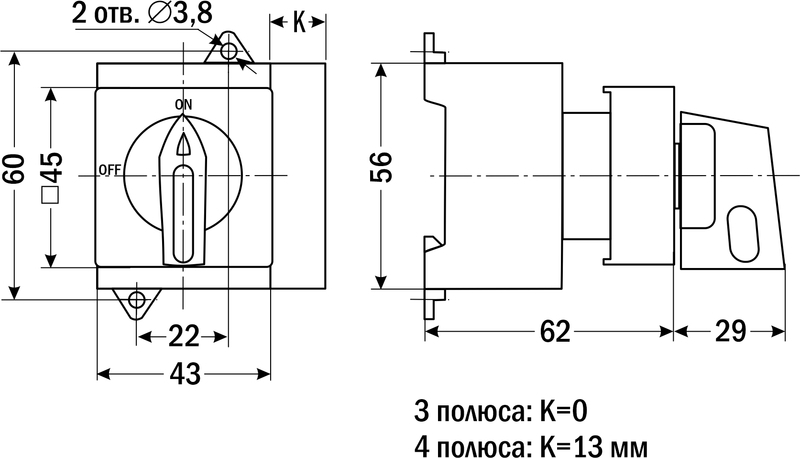

Габаритные размеры

Версия: 2024-05-02-ШАР

Артикул	Ток	Полюсов	Срок поставки	Стоимость
25 32	3 4

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость
O59686	ПК-А30-25-32	25	3	Со склада	2630 руб. – +
O59688	ПК-А30-25-42	25	4	Со склада	3280 руб. – +
O59687	ПК-А30-32-32	32	3	Со склада	3226 руб. – +
O59689	ПК-А30-32-42	32	4	Со склада	3654 руб. – +

Артикул	Модель	Ток	Полюсов	Срок поставки	Стоимость
O59686	ПК-А30-25-32	25	3	Со склада	2630 руб. – +
O59688	ПК-А30-25-42	25	4	Со склада	3280 руб. – +
O59687	ПК-А30-32-32	32	3	Со склада	3226 руб. – +
O59689	ПК-А30-32-42	32	4	Со склада	3654 руб. – +

Отзывы на этот товар пока отсутствуют.
