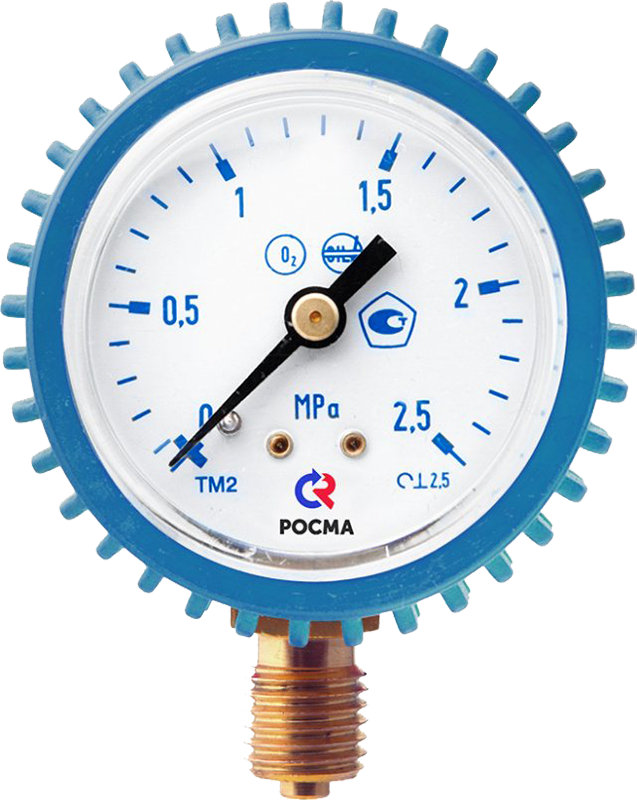

Манометр ТМ серии 210, сварочный

Сварочный манометр ТМ-210 применяется для измерения избыточного давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до +120°C, неагрессивных к медным сплавам. Сварочные манометры ТМ-210 производятся с диаметром корпуса 50 мм. Класс точности: 2,5. Корпус манометра для редуктора выполнен из стали и имеет цветовое кодирование (кислород — голубой цвет, ацетилен — серый, пропан красный и т. д.). Приборы имеют радиальное присоединение.

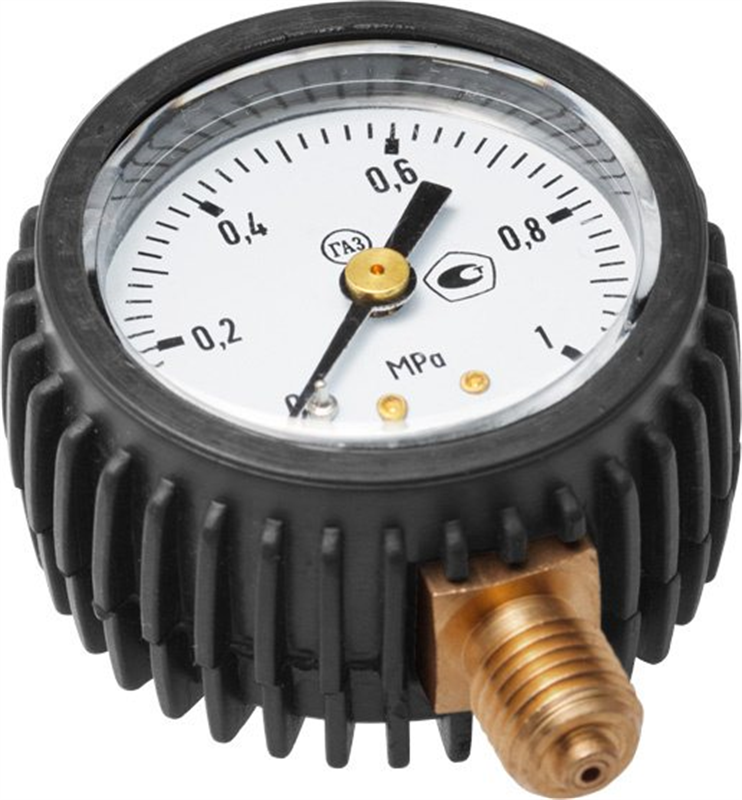

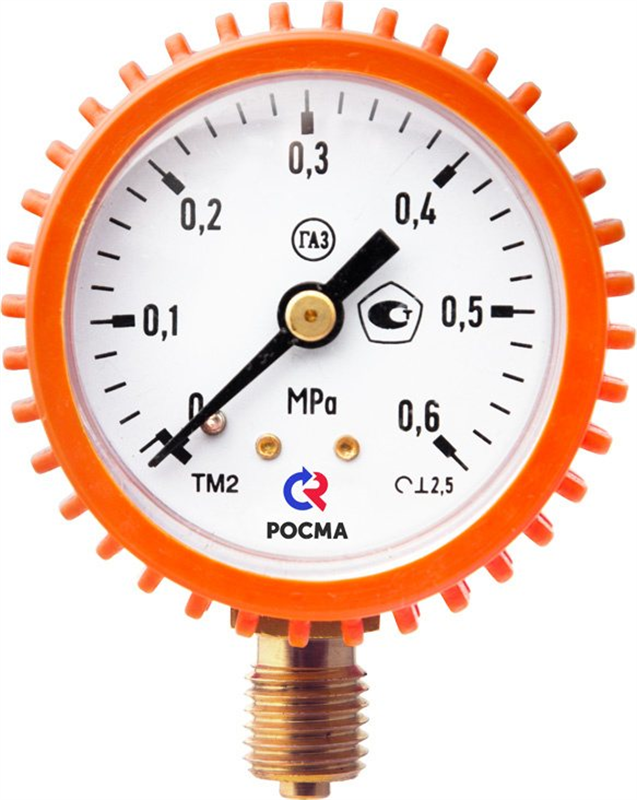

Сварочные манометры ТМ-210 могут комплектоваться защитным резиновым кожухом.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	50 мм
Класс точности	2,5
Диапазон показаний давлений	0…40 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 105% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+120°C
Корпус	IP40, сталь 10, цветовое кодирование
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий
Стекло	Органическое
Штуцер	Медный сплав
Присоединение	Радиальное
Резьба присоединения	M12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Измеряемая среда	Диапазон показаний давлений, МПа	Цвет корпуса	Цвет циферблата	Цвет шкалы	Обозначение на циферблате

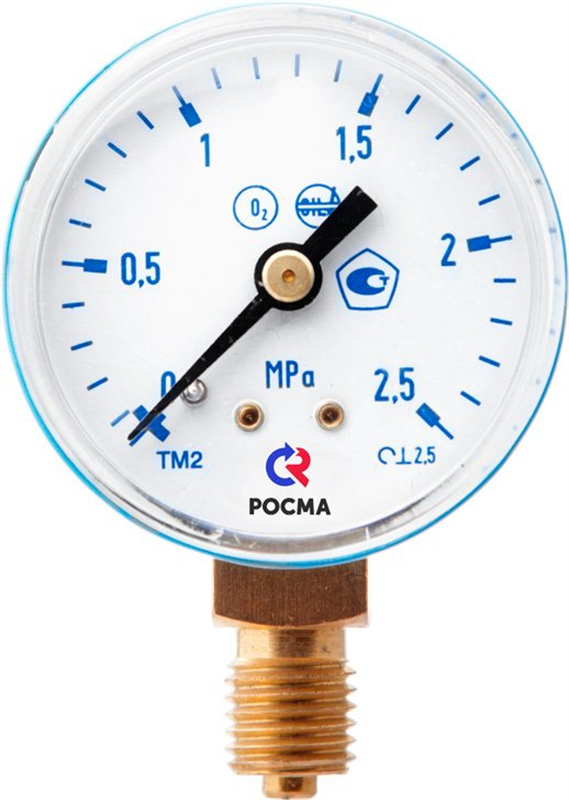

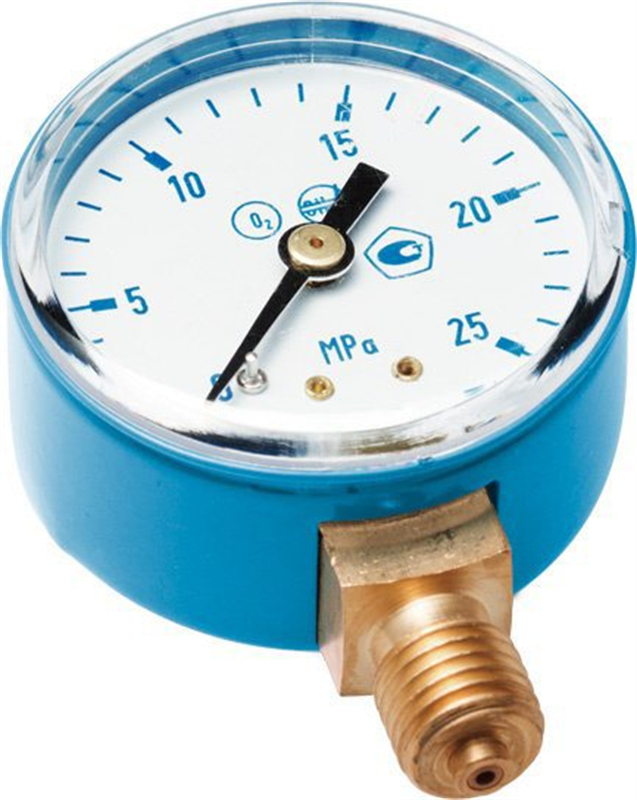

Кислород	0...0,1 / 1 / 2,5 / 16 / 25 / 40	Голубой	Белый	Голубой	O₂, маслоопасно

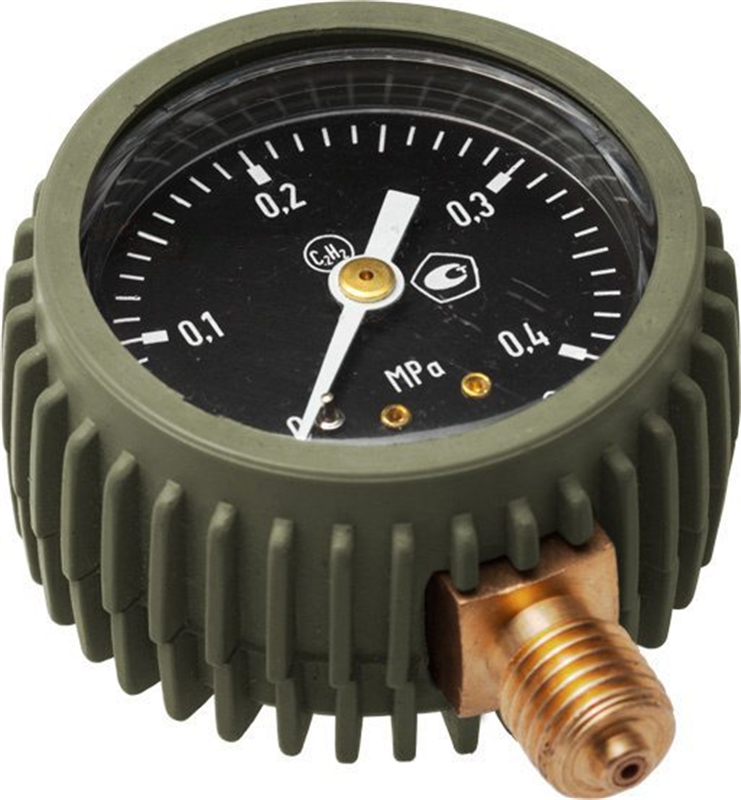

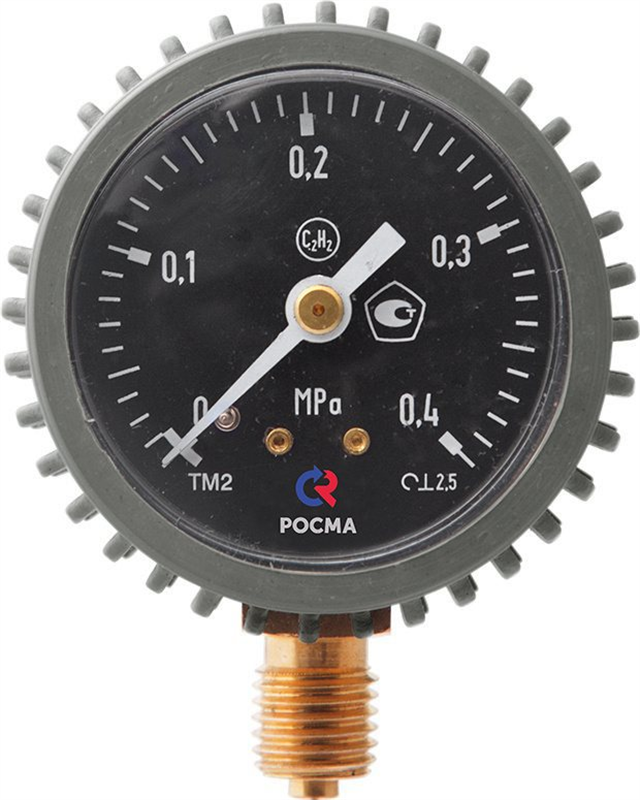

Ацетилен	0...0,4 / 4	Серый	Черный	Белый	C₂H₂

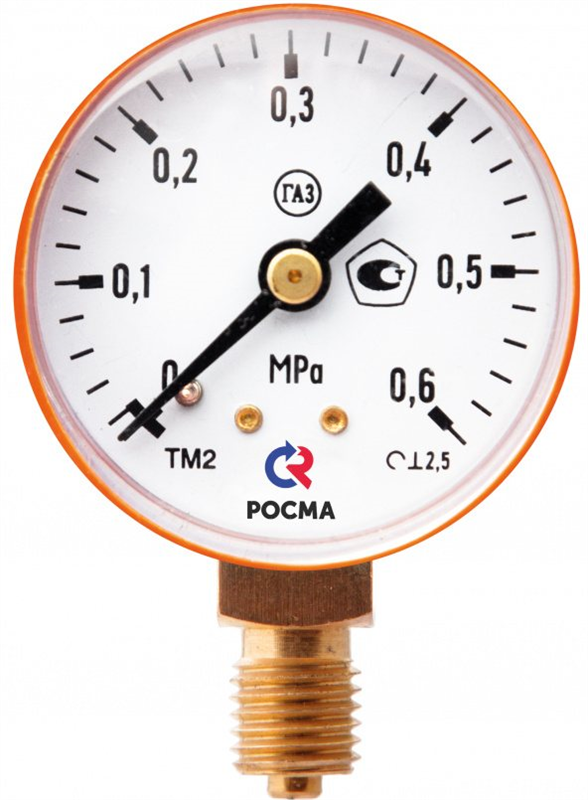

Пропан	0...0,6	Красный	Белый	Черный	C₃H₈
Другие газы	0...0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40	Черный	Белый	Черный	газ

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-210	50	2,5	О₂ (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40	М12×1,5	радиальное
			С₂Н₂ (ацетилен) — 0…0,4 / 4
			С₃Н₈ (пропан) — 0…0,6
			другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40

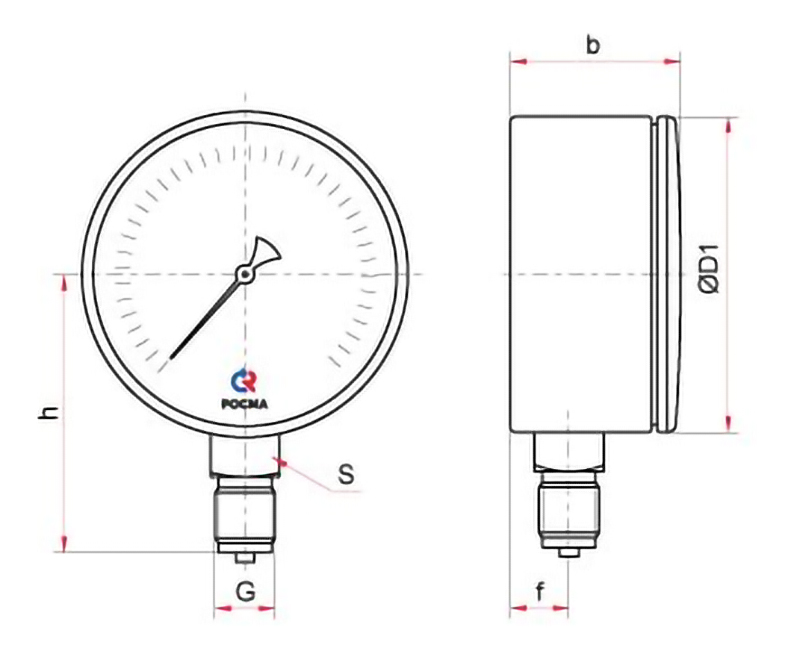

Габаритные размеры

Тип	Ø, мм	D1, мм	b, мм	h, мм	f, мм	S, мм	G	Вес, кг
ТМ-210Р.00	50	50	29	45	10	14	M12×1,5	0,09

Карта заказа
Тип	манометр	ТМ
Диаметр корпуса, мм	50	2
Материал корпуса	сталь, цветовое кодирование (см. таблицу 1)	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	кислород	0…0,1 / 1 / 2,5 / 16 / 25 / 40
	ацетилен	0…0,4 / 4
	пропан	0…0,6
	другие газы	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40
Резьба присоединения		М12×1,5
Класс точности		2,5
Измеряемая среда	кислород	О₂
	ацетилен	С₂Н₂
	пропан	С₃Н₈

Пример обозначения:

ТМ – 2 1 0 Р.00 (0–2,5 МПа) M12×1,5. 2,5 О₂

Версия: 2022-12-20-ЛВС
