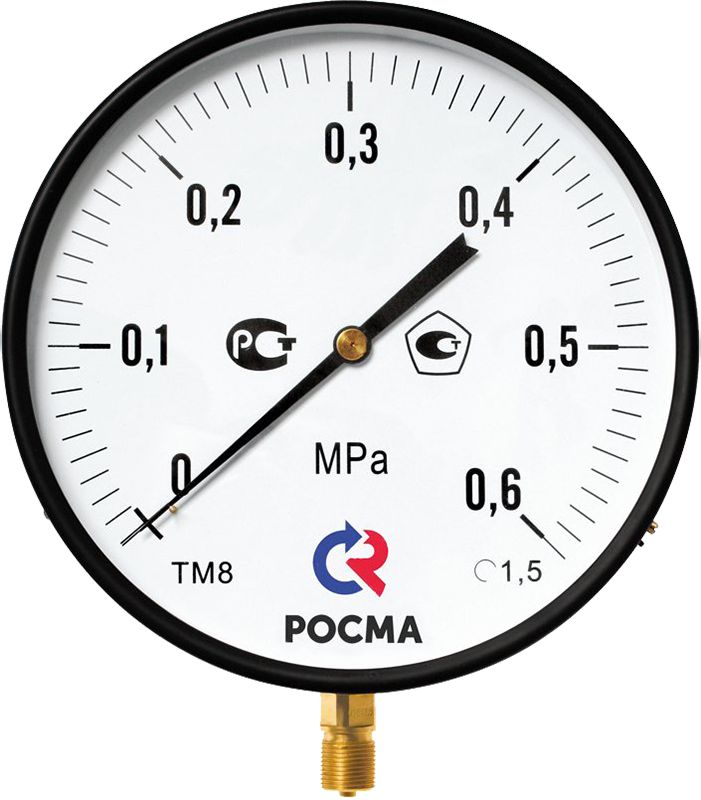

Манометр ТМ серии 810, котловой

Прибор ТМ-810 для измерения избыточного давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до +150 °C, неагрессивных к медным сплавам

Область применения: системы теплоснабжения, объекты теплоэнергетики
Рабочая температура: −50...+150°C
Диапазон показаний давления: 0...6 МПа
Класс точности: 1,5
Диаметр корпуса: 250 мм
Тип присоединения: радиальное
Резьба присоединения: M 20×1,5
Котловое исполнение

В закладки

4 025 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометр ТМ-810 котловой предназначен для измерения избыточного давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до +150°C, неагрессивных к медным сплавам. Манометр ТМ-810 может эксплуатироваться при температуре окружающей среды от −60°C до +60°C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.Технические характеристики:

Параметр	Значение
Диаметр корпуса	250 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав
Присоединение	Радиальное
Резьба присоединения	M 20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-810	250	1,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М 20×1,5	радиальное

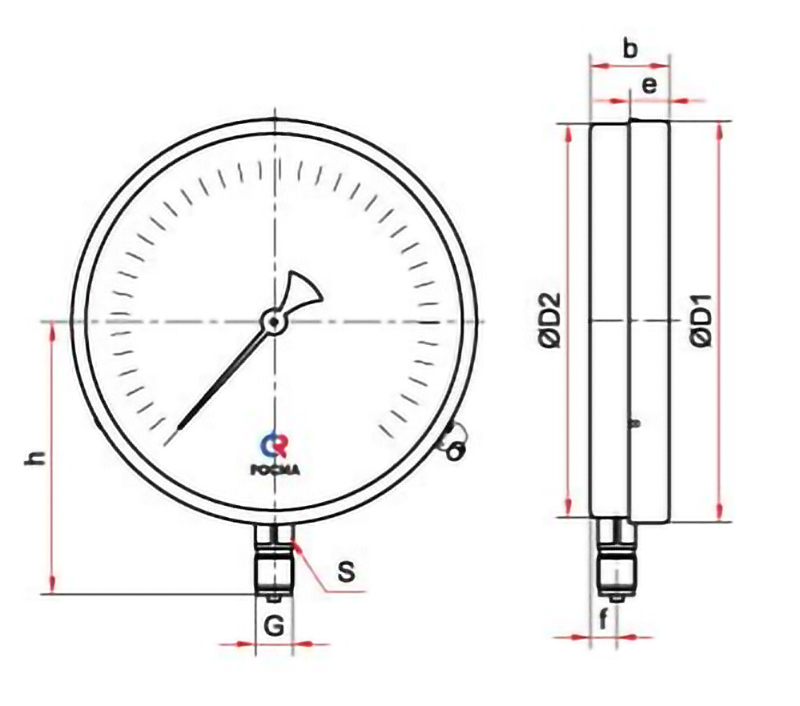

Габаритные размеры

Тип	Ø, мм	D1, мм	D2, мм	b, мм	e, мм	h, мм	f, мм	S, мм	G	Вес, кг
ТМ-810Р	250	251	247	50	24	159	16	17	M20×1,5	2,1

Карта заказа
Тип	манометр	ТМ
Диаметр корпуса, мм	250	8
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Резьба присоединения		М20×1,5
Класс точности		1,5

Пример обозначения:

ТМ − 8 1 0 Р.00 (0–0,6 МПа) M20×1,5. 1,5

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Срок поставки	Стоимость
0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа

Артикул	Шкала	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Шкала	Срок поставки	Стоимость
K14519	0…0,4МПа	1...2 недели	4025 руб. – +
K14520	0…0,6МПа	1...2 недели	4025 руб. – +
K14521	0…1МПа	1...2 недели	4025 руб. – +
K14522	0…1,6МПа	1...2 недели	4025 руб. – +
K14523	0…2,5МПа	1...2 недели	4025 руб. – +
K14524	0…4МПа	1...2 недели	4025 руб. – +
K14525	0…6МПа	1...2 недели	4025 руб. – +
