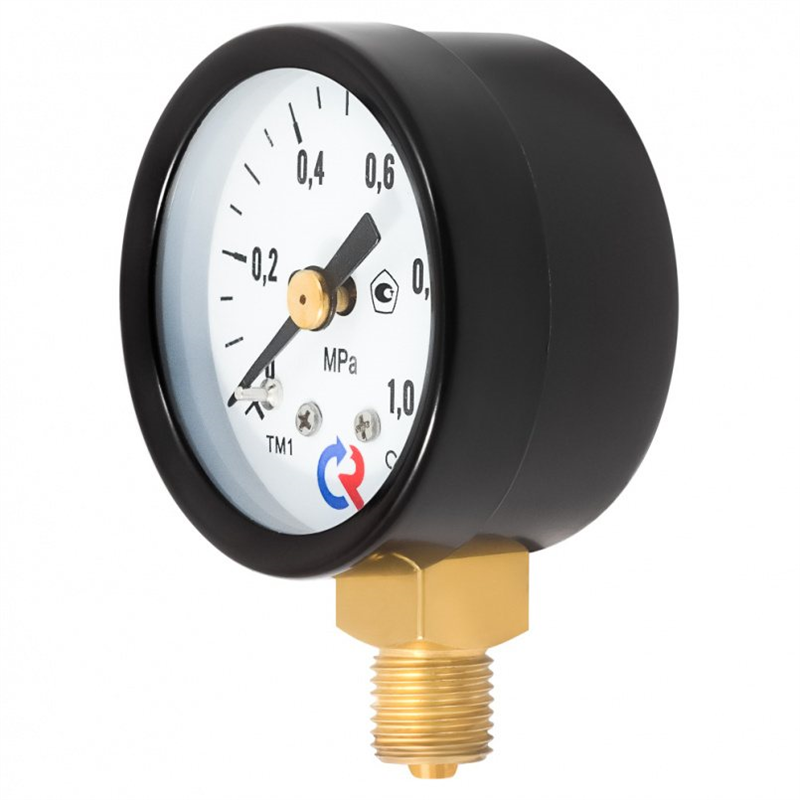

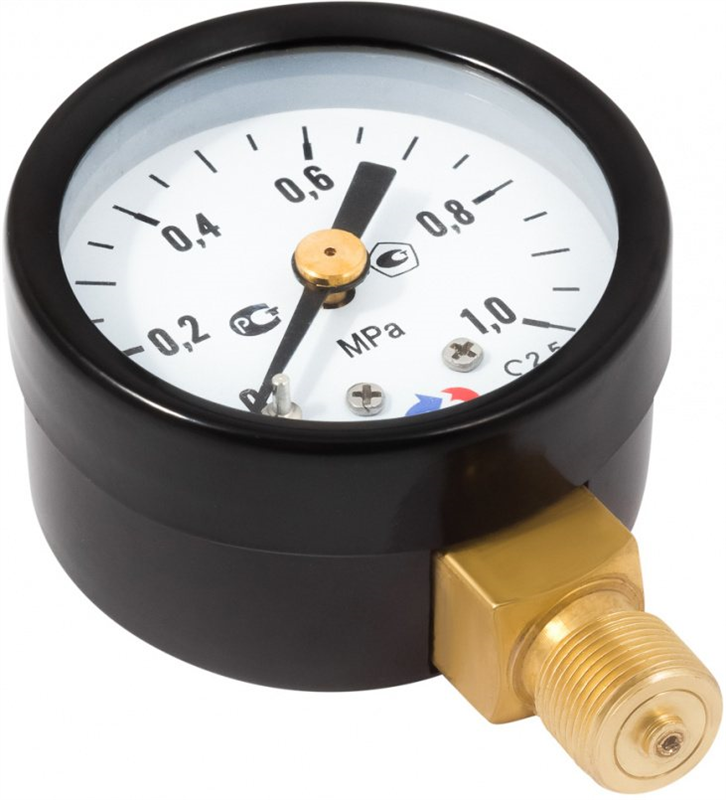

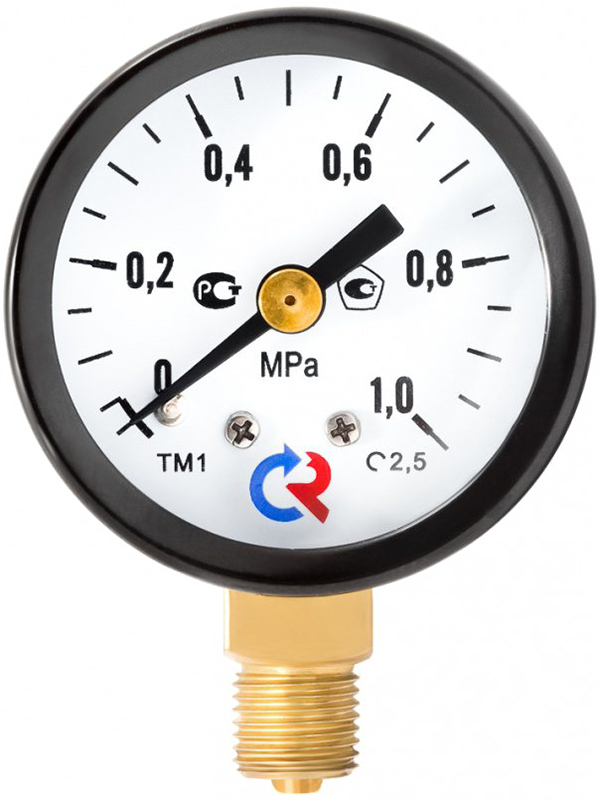

Манометр ТМ серии 110

Прибор ТМ-110 для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +100 °C

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности
Рабочая температура: −60...+150°C
Диапазон показаний давления: 0...40 МПа
Класс точности: 2,5
Диаметр корпуса: 40 мм
Тип присоединения: радиальное, осевое
Резьба присоединения: G⅛ / М10×1
Повышенная точность измерений
Корректировка нуля с помощью регулировочного винта

В закладки

от 386 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Манометры ТМ-110 применяются для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	40 мм
Класс точности	2,5
Диапазон показаний давлений	0…0,1 МПа/ 0,25 МПа/ 0,4 МПа/ 0,6 МПа/ 1 МПа/ 1,6 МПа/ 2,5 МПа/ 4 МПа/ 6 МПа/ 10 МПа/ 16 МПа/ 25 МПа/ 40 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…+60°C −50…+150°C +23±5°C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Штуцер	Медный сплав
Присоединение	Радиальное, осевое
Резьба присоединения	М10×1 (под заказ G⅛")
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-110	40	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	радиальное / осевое
			0…16 / 25 / 40
			0…16 / 25 / 40

Габаритные размеры

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½ / М20×1,5
	Ø50, 63	G¼ / М12×1,5
	Ø40	G⅛ / М10×1
Класс точности	Ø100, 150, 160	1,5
Класс точности	Ø40, 50, 63	2,5

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5

Версия: 2022-12-20-ЛВС

Артикул	Штуцер	Шкала	Срок поставки	Стоимость
G1/8 осевой G1/8 радиальный M10х1 осевой M10х1 радиальный	0…0,1МПа 0…0,25МПа 0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа 0…10МПа 0…16МПа 0…25МПа 0…40МПа

Артикул	Штуцер	Шкала	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Штуцер	Шкала	Срок поставки	Стоимость
K14910	G1/8 осевой	0…1МПа	Со склада	386 руб. – +

Артикул	Штуцер	Шкала	Срок поставки	Стоимость
K14894	G1/8 осевой	0…0,1МПа	1...2 недели	386 руб. – +
K14898	G1/8 осевой	0…0,25МПа	1...2 недели	386 руб. – +
K14902	G1/8 осевой	0…0,4МПа	1...2 недели	386 руб. – +
K14906	G1/8 осевой	0…0,6МПа	1...2 недели	386 руб. – +
K14910	G1/8 осевой	0…1МПа	Со склада	386 руб. – +
K14914	G1/8 осевой	0…1,6МПа	1...2 недели	386 руб. – +
K14918	G1/8 осевой	0…2,5МПа	1...2 недели	386 руб. – +
K14922	G1/8 осевой	0…4МПа	1...2 недели	386 руб. – +
K14926	G1/8 осевой	0…6МПа	1...2 недели	386 руб. – +
K14930	G1/8 осевой	0…10МПа	1...2 недели	386 руб. – +
K14934	G1/8 осевой	0…16МПа	1...2 недели	416 руб. – +
K14938	G1/8 осевой	0…25МПа	1...2 недели	416 руб. – +
K14942	G1/8 осевой	0…40МПа	1...2 недели	416 руб. – +
K14895	G1/8 радиальный	0…0,1МПа	1...2 недели	386 руб. – +
K14899	G1/8 радиальный	0…0,25МПа	1...2 недели	386 руб. – +
K14903	G1/8 радиальный	0…0,4МПа	1...2 недели	386 руб. – +
K14907	G1/8 радиальный	0…0,6МПа	1...2 недели	386 руб. – +
K14911	G1/8 радиальный	0…1МПа	1...2 недели	386 руб. – +
K14915	G1/8 радиальный	0…1,6МПа	1...2 недели	386 руб. – +
K14919	G1/8 радиальный	0…2,5МПа	1...2 недели	386 руб. – +
K14923	G1/8 радиальный	0…4МПа	1...2 недели	386 руб. – +
K14927	G1/8 радиальный	0…6МПа	1...2 недели	386 руб. – +
K14931	G1/8 радиальный	0…10МПа	1...2 недели	386 руб. – +
K14935	G1/8 радиальный	0…16МПа	1...2 недели	416 руб. – +
K14939	G1/8 радиальный	0…25МПа	1...2 недели	416 руб. – +
K14943	G1/8 радиальный	0…40МПа	1...2 недели	416 руб. – +
K14896	M10х1 осевой	0…0,1МПа	1...2 недели	386 руб. – +
K14900	M10х1 осевой	0…0,25МПа	1...2 недели	386 руб. – +
K14904	M10х1 осевой	0…0,4МПа	1...2 недели	386 руб. – +
K14908	M10х1 осевой	0…0,6МПа	1...2 недели	386 руб. – +
K14912	M10х1 осевой	0…1МПа	1...2 недели	386 руб. – +
K14916	M10х1 осевой	0…1,6МПа	1...2 недели	386 руб. – +
K14920	M10х1 осевой	0…2,5МПа	1...2 недели	386 руб. – +
K14924	M10х1 осевой	0…4МПа	1...2 недели	386 руб. – +
K14928	M10х1 осевой	0…6МПа	1...2 недели	386 руб. – +
K14932	M10х1 осевой	0…10МПа	1...2 недели	386 руб. – +
K14936	M10х1 осевой	0…16МПа	1...2 недели	416 руб. – +
K14940	M10х1 осевой	0…25МПа	1...2 недели	416 руб. – +
K14944	M10х1 осевой	0…40МПа	1...2 недели	416 руб. – +
K14897	M10х1 радиальный	0…0,1МПа	1...2 недели	386 руб. – +
K14901	M10х1 радиальный	0…0,25МПа	1...2 недели	386 руб. – +
K14905	M10х1 радиальный	0…0,4МПа	1...2 недели	386 руб. – +
K14909	M10х1 радиальный	0…0,6МПа	1...2 недели	386 руб. – +
K14913	M10х1 радиальный	0…1МПа	1...2 недели	386 руб. – +
K14917	M10х1 радиальный	0…1,6МПа	1...2 недели	386 руб. – +
K14921	M10х1 радиальный	0…2,5МПа	1...2 недели	386 руб. – +
K14925	M10х1 радиальный	0…4МПа	1...2 недели	386 руб. – +
K14929	M10х1 радиальный	0…6МПа	1...2 недели	386 руб. – +
K14933	M10х1 радиальный	0…10МПа	1...2 недели	386 руб. – +
K14937	M10х1 радиальный	0…16МПа	1...2 недели	416 руб. – +
K14941	M10х1 радиальный	0…25МПа	1...2 недели	416 руб. – +
K14945	M10х1 радиальный	0…40МПа	1...2 недели	416 руб. – +
