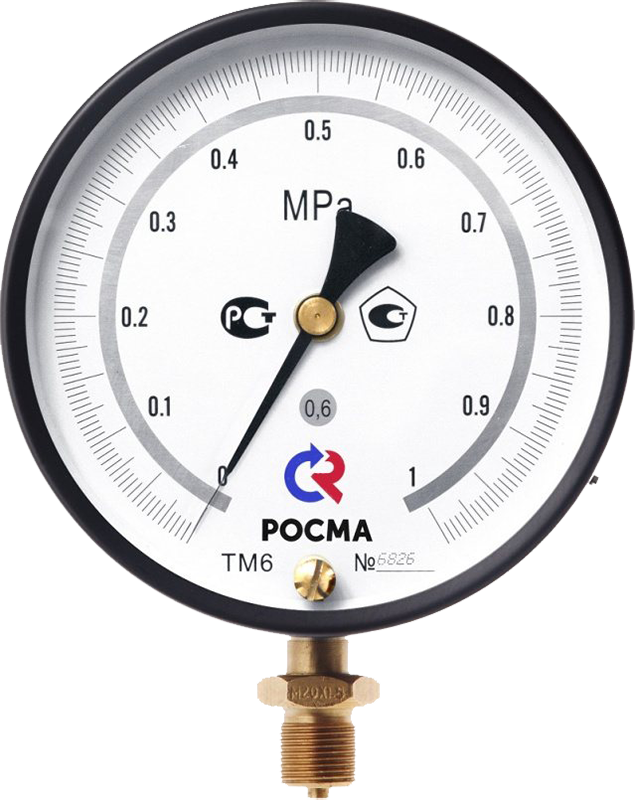

Мановакуумметр ТМВ серии 610, точного измерения

Прибор для измерения мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 100 °C

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности
Рабочая температура: −30...100°C
Диапазон показаний давления: −0,1...2,4 МПа
Класс точности: 0,4 или 0,6 или 1,0
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: M20×1,5
Повышенная точность измерений
Корректировка нуля с помощью регулировочного винта

В закладки

от 7 746 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мановакуумметры точных измерений применяются для измерения мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Мановакуумметр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения мановакуумметрического давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов.Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	0,4 / 0,6 / 1,0
Диапазон показаний давлений	−0,1…0,15 МПа / 0,3 МПа / 0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 105% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…60°C −30…100°C 23±5°C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Штуцер	Медный сплав
Присоединение	Радиальное
Резьба присоединения	M20×1,5 (под заказ G½")
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМВ-610 МТИ	150	1	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	радиальное


		0,6


		0,4

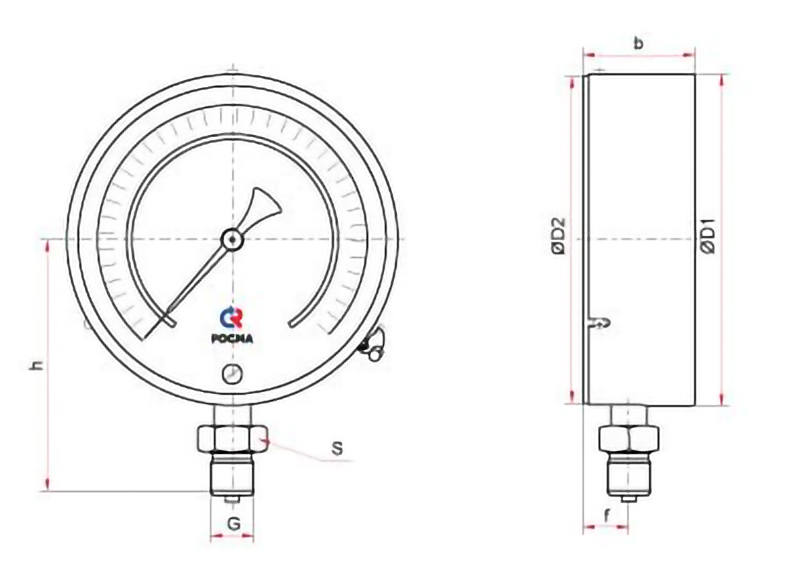

Габаритные размеры

Тип	Ø, мм	D1, мм	D2, мм	b, мм	h, мм	f, мм	S, мм	G	Вес, кг
ТМВ-610Р.МТИ	150	151	149	51	115	21	27	M20×1,5	1,1

Версия: 2020-05-28-ШАР

Артикул	Шкала	Класс точности	Срок поставки	Стоимость
−0,1…0,15 МПа −0,1…0,3 МПа −0,1…0,5 МПа −0,1…0,9 МПа −0,1…1,5 МПа −0,1…2,4 МПа	1 0,6 0,4

Артикул	Шкала	Класс точности	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Класс точности	Срок поставки	Стоимость
O66265	−0,1…0,15 МПа	1	1...2 недели	7746 руб. – +
O66266	−0,1…0,3 МПа	1	1...2 недели	7746 руб. – +
O66267	−0,1…0,5 МПа	1	1...2 недели	7746 руб. – +
O66268	−0,1…0,9 МПа	1	1...2 недели	7746 руб. – +
O66269	−0,1…1,5 МПа	1	1...2 недели	7746 руб. – +
O66270	−0,1…2,4 МПа	1	1...2 недели	7746 руб. – +
O66271	−0,1…0,15 МПа	0,6	1...2 недели	7746 руб. – +
O66272	−0,1…0,3 МПа	0,6	1...2 недели	7746 руб. – +
O66273	−0,1…0,5 МПа	0,6	1...2 недели	8449 руб. – +
O66274	−0,1…0,9 МПа	0,6	1...2 недели	8449 руб. – +
O66275	−0,1…1,5 МПа	0,6	1...2 недели	8449 руб. – +
O66276	−0,1…2,4 МПа	0,6	1...2 недели	7746 руб. – +
O66277	−0,1…0,15 МПа	0,4	1...2 недели	8844 руб. – +
O66278	−0,1…0,3 МПа	0,4	1...2 недели	8844 руб. – +
O66279	−0,1…0,5 МПа	0,4	1...2 недели	8844 руб. – +
O66280	−0,1…0,9 МПа	0,4	1...2 недели	8844 руб. – +
O66281	−0,1…1,5 МПа	0,4	1...2 недели	8844 руб. – +
O66282	−0,1…2,4 МПа	0,4	1...2 недели	8844 руб. – +

Отзывы на этот товар пока отсутствуют.
