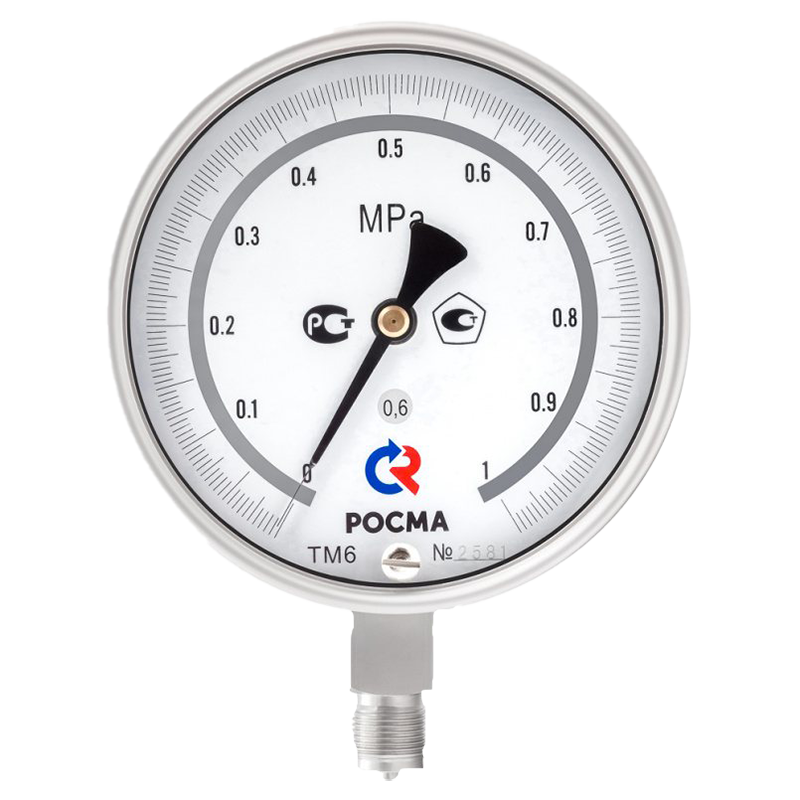

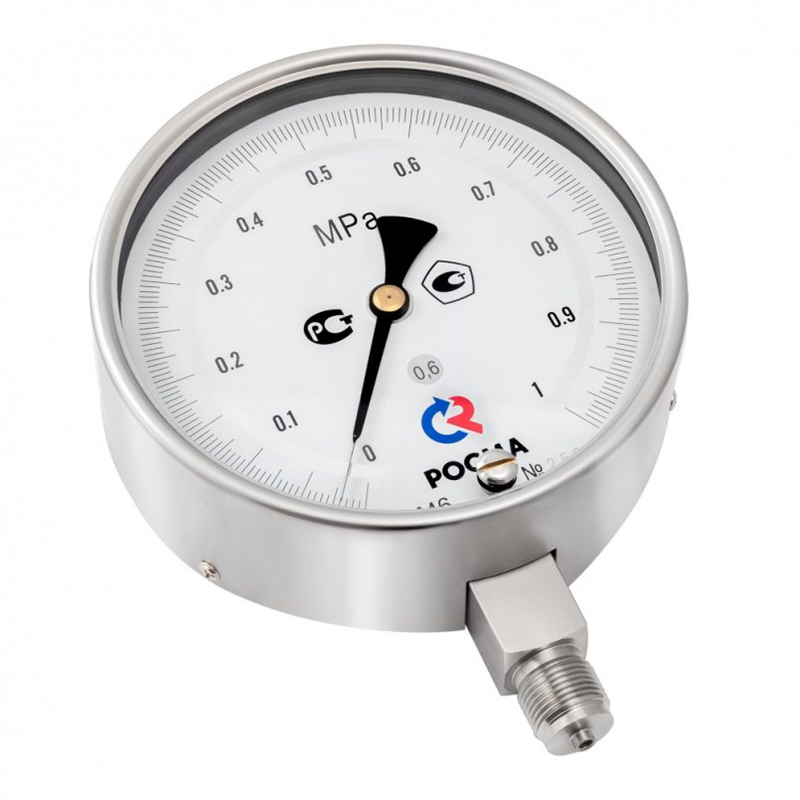

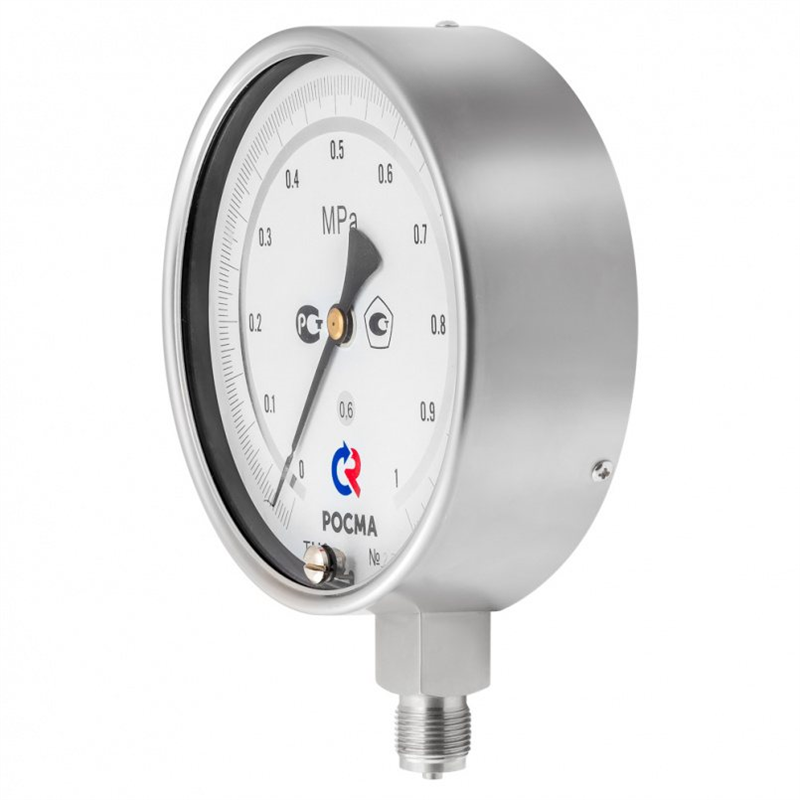

Манометр коррозионностойкий ТМ серии 621, точных измерений

Прибор ТМ-621 МТИ для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред

Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий
Рабочая температура: −30...+100°C
Диапазон показаний давления: 0...60 МПа
Класс точности: 0,6
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: M20×1,5
Повышенная точность измерений
Повышенная коррозиестойкость
Корректировка нуля с помощью регулировочного винта

В закладки

от 20 501 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-621 МТИ точных измерений коррозионностойкие применяются для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	0,6
Диапазон показаний давлений	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 105% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…+60°C −30…+100°C +23±5°C

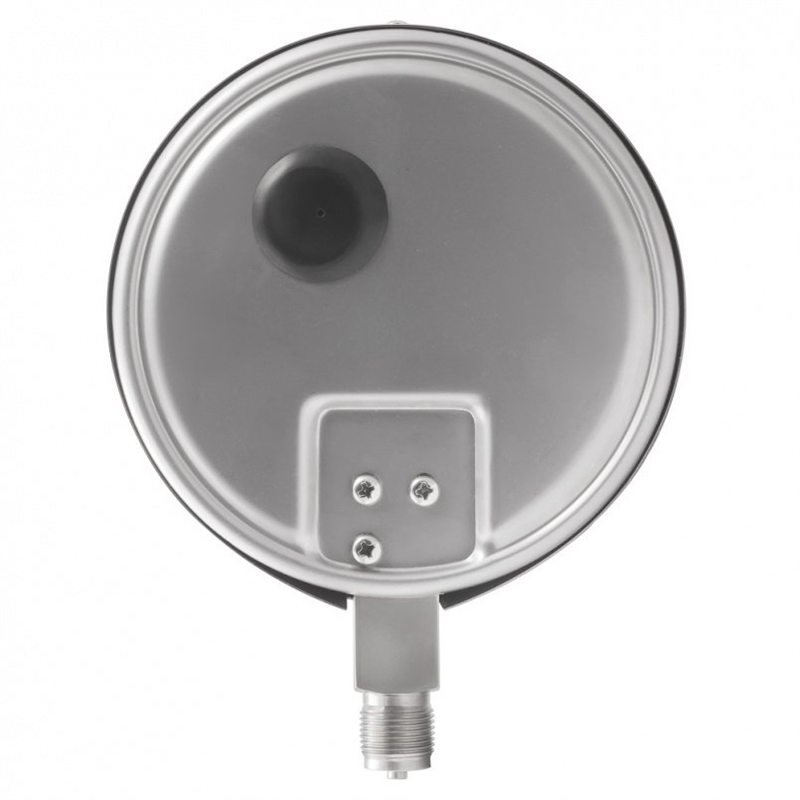

Корпус	IP54, нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке
Кольцо	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Присоединение	Радиальное
Резьба присоединения	M20×1,5 (под заказ G½")
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-621 МТИ	150	0,6	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное





			0…16 / 25 / 40 / 60

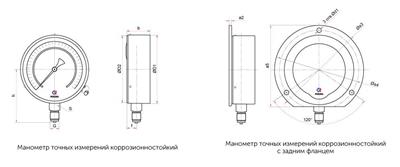

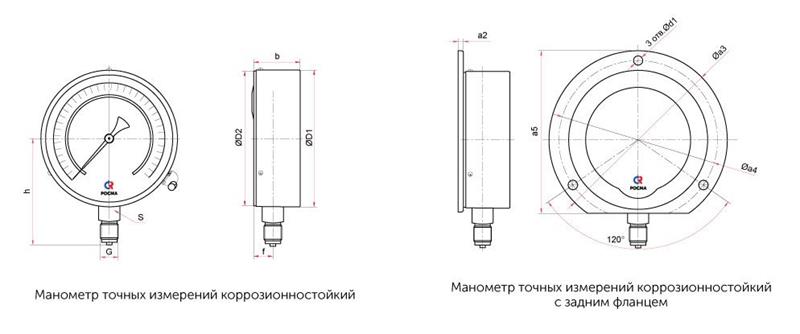

Габаритные размеры

Тип	Ø, мм	D1, мм	D2, мм	b, мм	h, мм	f, мм	S, мм	G	d1, мм	a2, мм	a3, мм	a4, мм	a5, мм	Вес, кг
ТМ-621Р.МТИ	150	149	147	55	115	15	22	M20×1,5	—	—	—	—	—	0,94
ТМ-621РКТ.МТИ	150	149	147	55	115	15	22	M20×1,5	5,5	4	180	166	171	1,04

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТВМ
Диаметр корпуса, мм	150	6
Материал корпуса	нержавеющая сталь	2
Штуцер	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р.МТИ
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ.МТИ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		М20×1,5
Класс точности		0,6

Пример обозначения:

ТМ − 6 2 1 Р.МТИ 00 (0−1 МПа) М20×1,5. 0,6

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Срок поставки	Стоимость
0…0,1 МПа 0…0,16 МПа 0…0,25 МПа 0…0,4 МПа 0…0,6 МПа 0…1 МПа 0…1,6 МПа 0…2,5 МПа 0…4 МПа 0…6 МПа 0…10 МПа 0…16 МПа 0…25 МПа 0…40 МПа 0…60 МПа

Артикул	Шкала	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Шкала	Срок поставки	Стоимость
O66283	0…0,1 МПа	1...2 недели	20501 руб. – +
O66284	0…0,16 МПа	1...2 недели	21151 руб. – +
O66285	0…0,25 МПа	1...2 недели	21151 руб. – +
O66286	0…0,4 МПа	1...2 недели	20501 руб. – +
O66287	0…0,6 МПа	1...2 недели	20501 руб. – +
O66288	0…1 МПа	1...2 недели	21151 руб. – +
O66289	0…1,6 МПа	1...2 недели	21151 руб. – +
O66290	0…2,5 МПа	1...2 недели	20501 руб. – +
O66291	0…4 МПа	1...2 недели	20501 руб. – +
O66292	0…6 МПа	1...2 недели	20501 руб. – +
O66293	0…10 МПа	1...2 недели	20501 руб. – +
O66294	0…16 МПа	1...2 недели	22516 руб. – +
O66295	0…25 МПа	1...2 недели	22516 руб. – +
O66296	0…40 МПа	1...2 недели	21824 руб. – +
O66297	0…60 МПа	1...2 недели	22516 руб. – +
