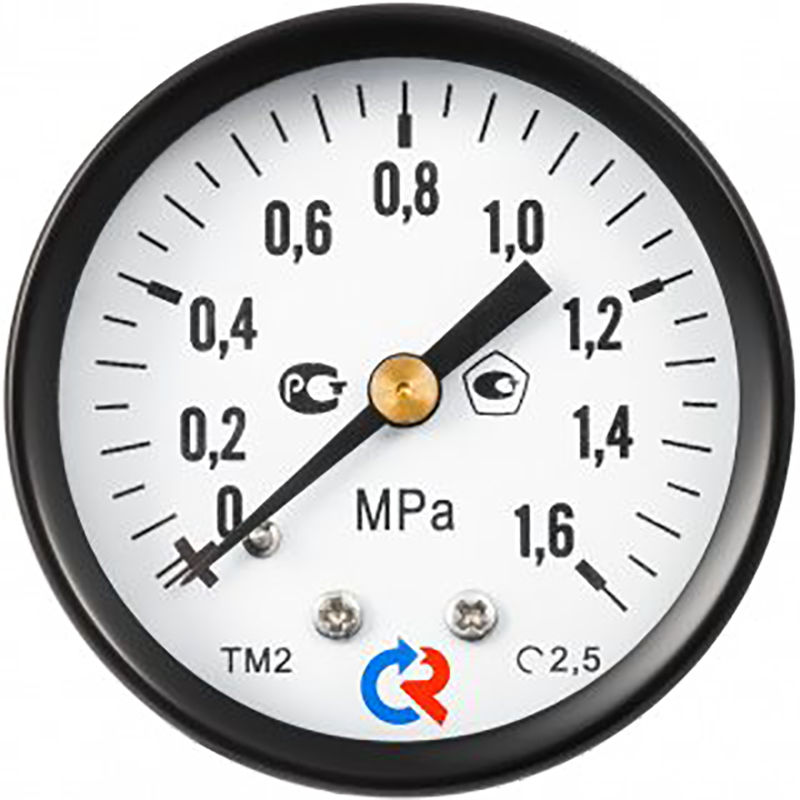

Манометр ТМ серии 210

Прибор ТМ-210 для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +100 °C

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности
Рабочая температура: −60...+150°C
Диапазон показаний давления: 0...40 МПа
Класс точности: 2,5
Диаметр корпуса: 50 мм
Тип присоединения: радиальное, осевое
Резьба присоединения: G¼ / М12×1,5
Повышенная точность измерений
Корректировка нуля с помощью регулировочного винта

В закладки

от 404 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-210 применяются для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	50 мм
Класс точности	2,5
Диапазон показаний давлений	0…0,1 МПа/ 0,25 МПа/ 0,4 МПа/ 0,6 МПа/ 1 МПа/ 1,6 МПа/ 2,5 МПа/ 4 МПа/ 6 МПа/ 10 МПа/16 МПа/ 25 МПа/ 40 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…+60°C −50…+150°C +23±5°C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Штуцер	Медный сплав
Присоединение	Радиальное, осевое
Резьба присоединения	М12×1,5 (под заказ G¼")
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-210	50	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное
			0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		осевое
			0…16 / 25 / 40		радиальное
			0…16 / 25 / 40		осевое

Габаритные размеры

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½ / М20×1,5
	Ø50, 63	G¼ / М12×1,5
	Ø40	G⅛ / М10×1
Класс точности	Ø100, 150, 160	1,5
Класс точности	Ø40, 50, 63	2,5

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,1МПа 0…0,25МПа 0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа 0…10МПа 0…16МПа 0…25МПа 0…40МПа	G1/4 осевой G1/4 радиальный M12х1,5 радиальный M12х1,5 осевой

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K14946	0…0,1МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14947	0…0,25МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14948	0…0,4МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14949	0…0,6МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14950	0…1МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14951	0…1,6МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14952	0…2,5МПа	G1/4 осевой	1...2 недели	470 руб. – +
K14953	0…4МПа	G1/4 осевой	1...2 недели	470 руб. – +
K14954	0…6МПа	G1/4 осевой	1...2 недели	495 руб. – +
K14955	0…10МПа	G1/4 осевой	1...2 недели	470 руб. – +
K14956	0…16МПа	G1/4 осевой	1...2 недели	505 руб. – +
K14957	0…25МПа	G1/4 осевой	1...2 недели	505 руб. – +
K14958	0…40МПа	G1/4 осевой	1...2 недели	481 руб. – +
K14959	0…0,1МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14960	0…0,25МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14961	0…0,4МПа	G1/4 радиальный	1...2 недели	404 руб. – +
K14962	0…0,6МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14963	0…1МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14964	0…1,6МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14965	0…2,5МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14966	0…4МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14967	0…6МПа	G1/4 радиальный	1...2 недели	425 руб. – +
K14968	0…10МПа	G1/4 радиальный	1...2 недели	404 руб. – +
K14969	0…16МПа	G1/4 радиальный	1...2 недели	435 руб. – +
K14970	0…25МПа	G1/4 радиальный	1...2 недели	435 руб. – +
K14971	0…40МПа	G1/4 радиальный	1...2 недели	435 руб. – +
K14972	0…0,1МПа	M12х1,5 радиальный	1...2 недели	404 руб. – +
K14973	0…0,25МПа	M12х1,5 радиальный	1...2 недели	404 руб. – +
K14974	0…0,4МПа	M12х1,5 радиальный	1...2 недели	404 руб. – +
K14975	0…0,6МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14976	0…1МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14977	0…1,6МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14978	0…2,5МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14979	0…4МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14980	0…6МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14981	0…10МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14982	0…16МПа	M12х1,5 радиальный	1...2 недели	435 руб. – +
K14983	0…25МПа	M12х1,5 радиальный	1...2 недели	425 руб. – +
K14984	0…40МПа	M12х1,5 радиальный	1...2 недели	435 руб. – +
K14985	0…0,1МПа	M12х1,5 осевой	1...2 недели	470 руб. – +
K14986	0…0,25МПа	M12х1,5 осевой	1...2 недели	495 руб. – +
K14987	0…0,4МПа	M12х1,5 осевой	1...2 недели	470 руб. – +
K14988	0…0,6МПа	M12х1,5 осевой	1...2 недели	495 руб. – +
K14989	0…1МПа	M12х1,5 осевой	1...2 недели	495 руб. – +
K14990	0…1,6МПа	M12х1,5 осевой	1...2 недели	495 руб. – +
K14991	0…2,5МПа	M12х1,5 осевой	1...2 недели	470 руб. – +
K14992	0…4МПа	M12х1,5 осевой	1...2 недели	470 руб. – +
K14993	0…6МПа	M12х1,5 осевой	1...2 недели	470 руб. – +
K14994	0…10МПа	M12х1,5 осевой	1...2 недели	495 руб. – +
K14995	0…16МПа	M12х1,5 осевой	1...2 недели	505 руб. – +
K14996	0…25МПа	M12х1,5 осевой	1...2 недели	481 руб. – +
K14997	0…40МПа	M12х1,5 осевой	1...2 недели	481 руб. – +
