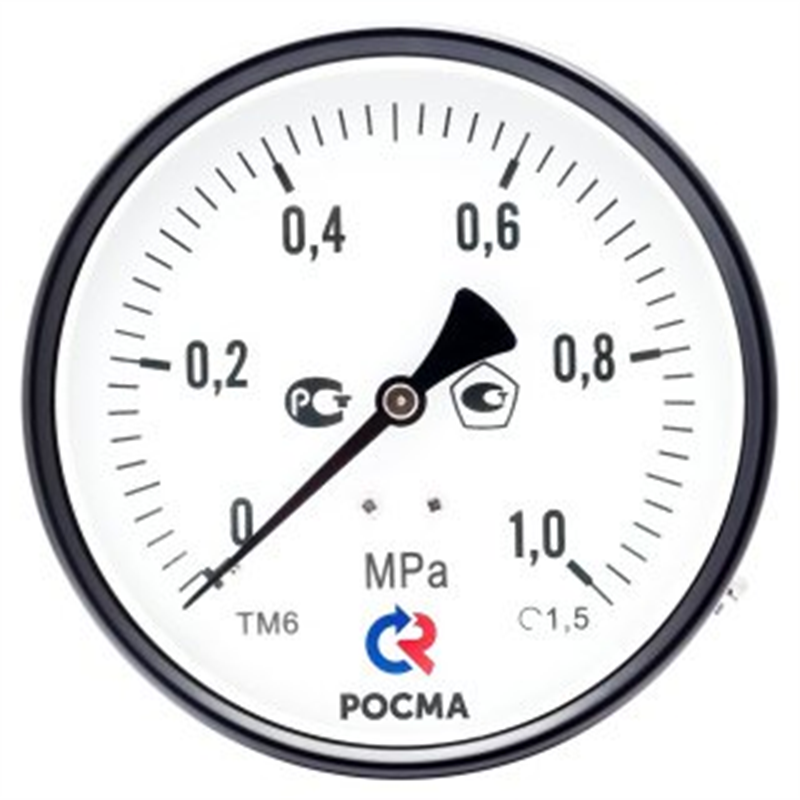

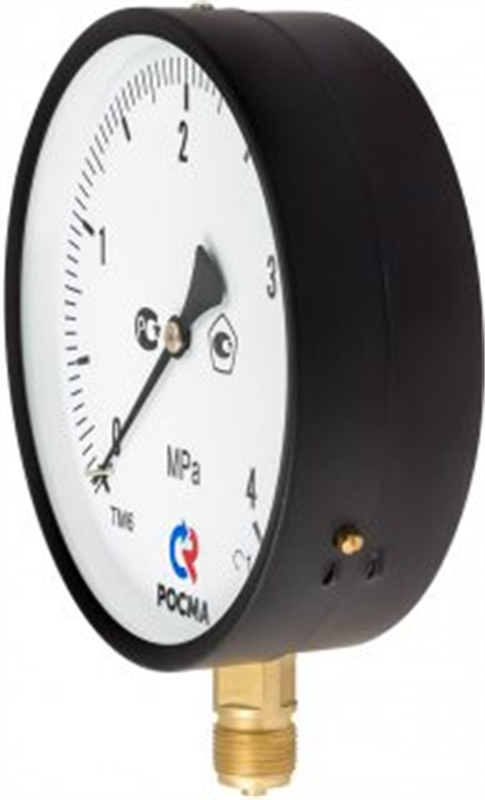

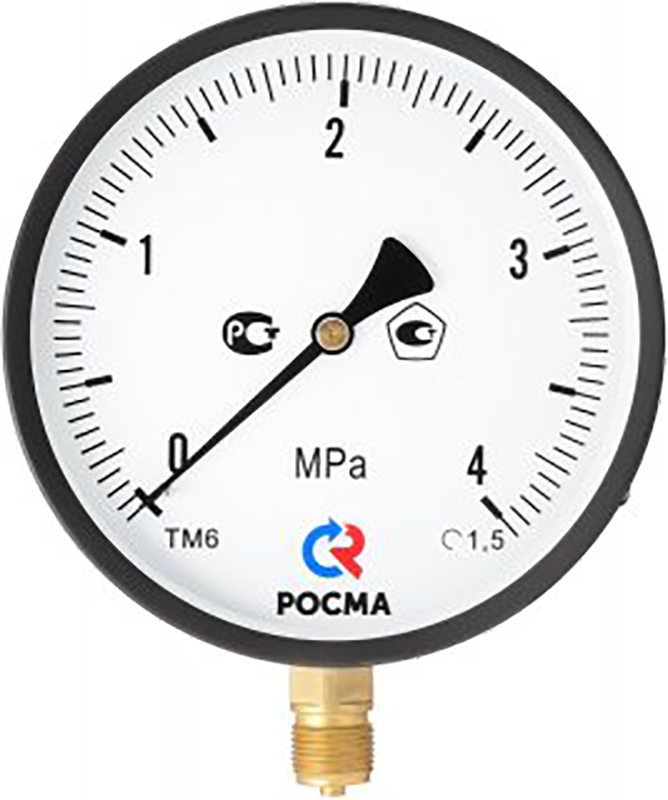

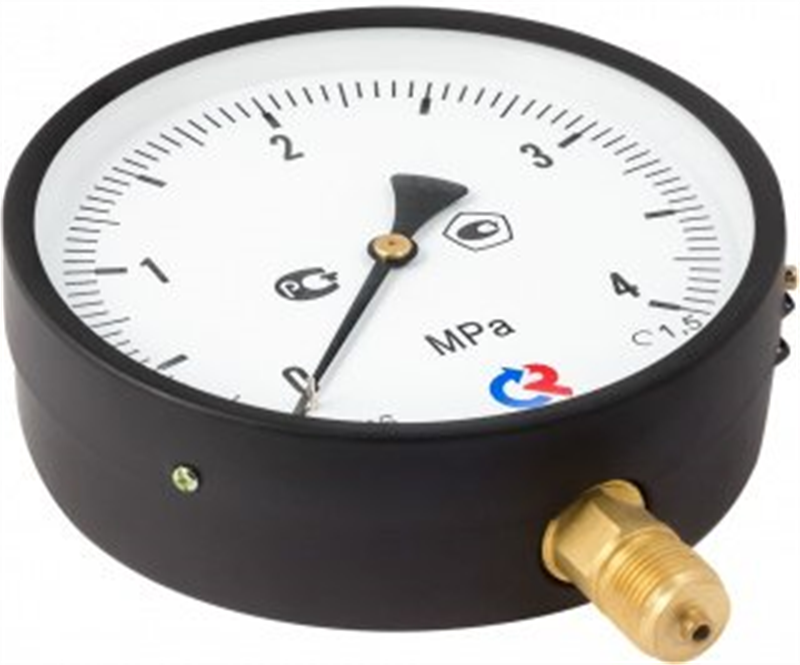

Манометр ТМ серии 610

Прибор ТМ-610 для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +100 °C

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности
Рабочая температура: −60...+150°C
Диапазон показаний давления: 0...100 МПа
Класс точности: 1,5
Диаметр корпуса: 150 / 160 мм
Тип присоединения: радиальное, осевое
Резьба присоединения: G½ / М20×1,5
Повышенная точность измерений
Корректировка нуля с помощью регулировочного винта

В закладки

от 1 509 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Манометры ТМ-610 применяются для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 / 160 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,06 МПа/ 0,1 МПа/ 0,16 МПа/ 0,25 МПа/ 0,4 МПа/ 0,6 МПа/ 1 МПа/ 1,6 МПа/ 2,5 МПа/ 4 МПа/ 6 МПа/ 10 МПа/16 МПа/ 25 МПа/ 40 МПа/ 60 МПа/ 100 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…+60°C −50…+150°C +23±5°C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Штуцер	Медный сплав

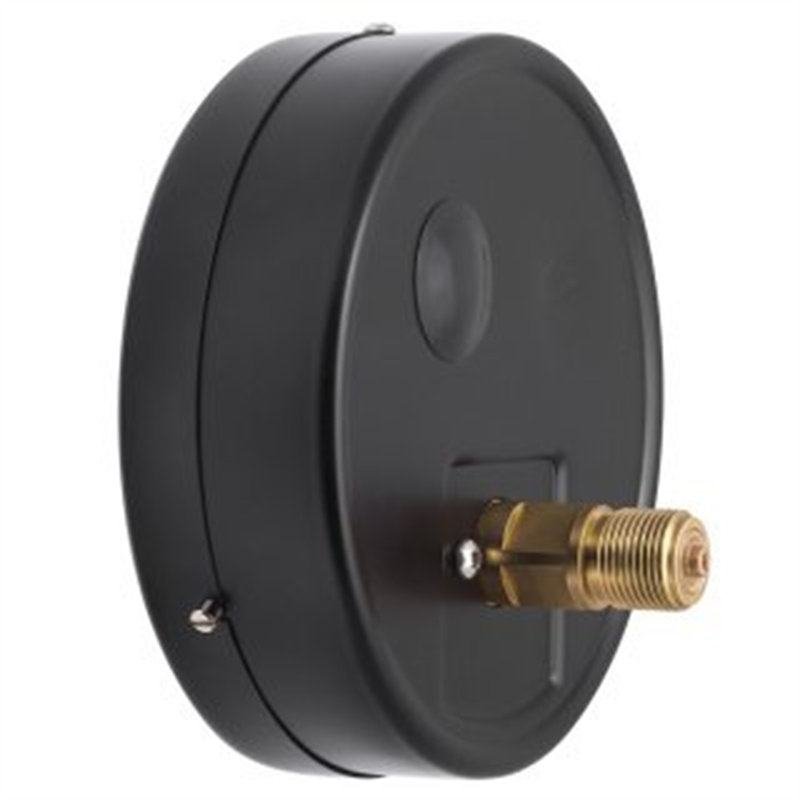

Присоединение	Радиальное, осевое
Резьба присоединения	М20×1,5 (под заказ G½")
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-610	150 / 160*	1,5	0…0,06	G½ / М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное
					эксцентрическое
			0…16 / 25 / 40 / 60		радиальное
			0…16 / 25 / 40 / 60		эксцентрическое
			0…100		радиальное

Габаритные размеры

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р

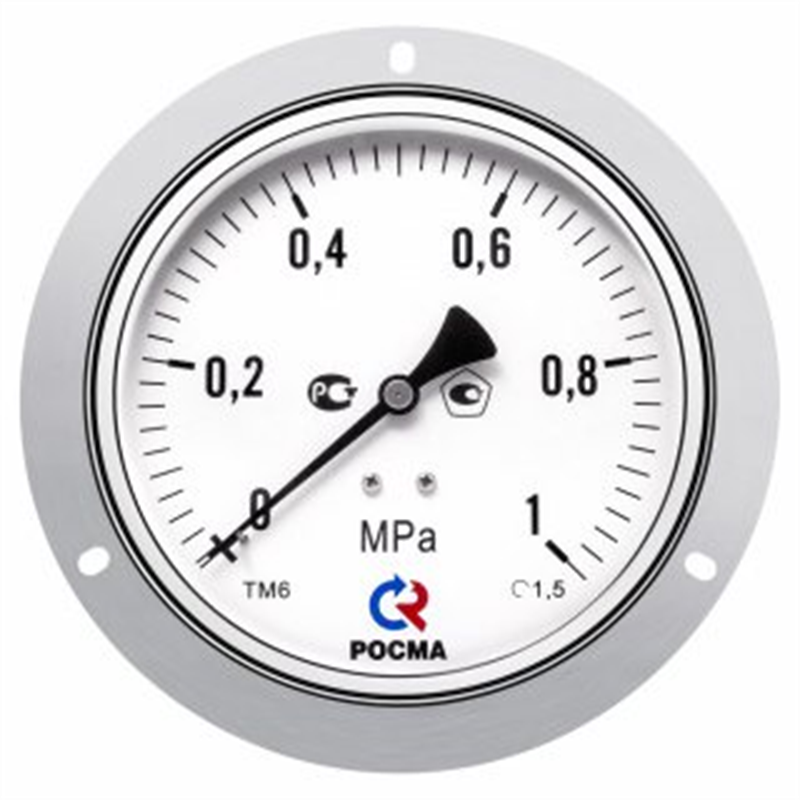

	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП

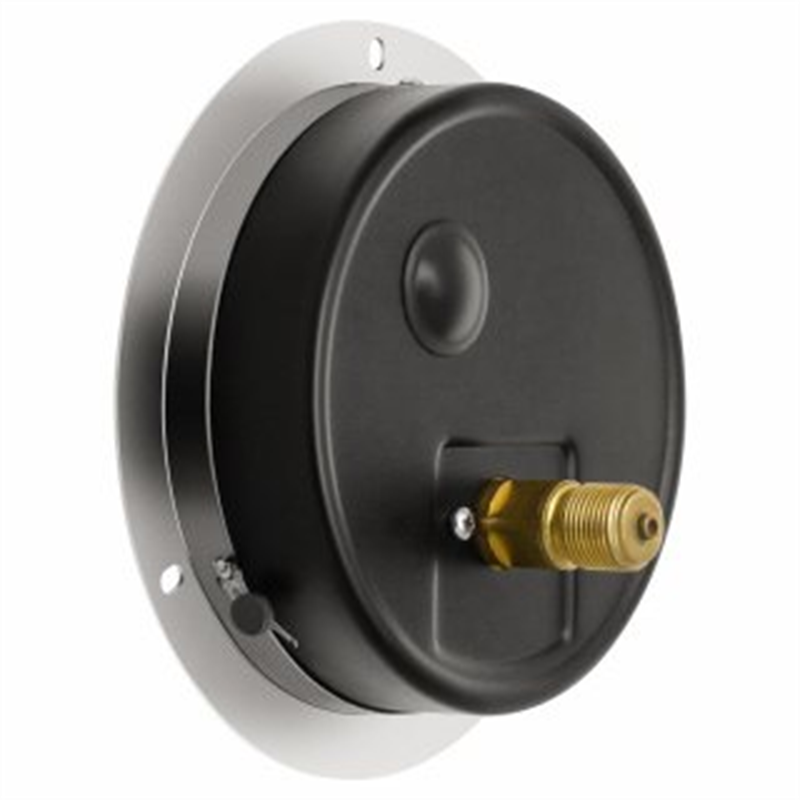

	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½ / М20×1,5
	Ø50, 63	G¼ / М12×1,5
	Ø40	G⅛ / М10×1
Класс точности	Ø100, 150, 160	1,5
Класс точности	Ø40, 50, 63	2,5

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,06МПа 0…0,1МПа 0…0,16МПа 0…0,25МПа 0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа 0…10МПа 0…16МПа 0…25МПа 0…40МПа 0…60МПа 0…100МПа	G1/2 радиальный M20x1,5 радиальный G1/2 эксцентрическое M20x1,5 эксцентрическое

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K15233	0…60МПа	G1/2 радиальный	Со склада	1568 руб. – +

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K15218	0…0,06МПа	G1/2 радиальный	1...2 недели	2078 руб. – +
K15235	0…0,06МПа	M20x1,5 радиальный	1...2 недели	2078 руб. – +
K15219	0…0,1МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15236	0…0,1МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15252	0…0,1МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15267	0…0,1МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15220	0…0,16МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15237	0…0,16МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15253	0…0,16МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15268	0…0,16МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15221	0…0,25МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15238	0…0,25МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15254	0…0,25МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15269	0…0,25МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15222	0…0,4МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15239	0…0,4МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15255	0…0,4МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15270	0…0,4МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15223	0…0,6МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15240	0…0,6МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15256	0…0,6МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15271	0…0,6МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15224	0…1МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15241	0…1МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15257	0…1МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15272	0…1МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15225	0…1,6МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15242	0…1,6МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15258	0…1,6МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15273	0…1,6МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15226	0…2,5МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15243	0…2,5МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15259	0…2,5МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15274	0…2,5МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15227	0…4МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15244	0…4МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15260	0…4МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15275	0…4МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15228	0…6МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15245	0…6МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15261	0…6МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15276	0…6МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15229	0…10МПа	G1/2 радиальный	1...2 недели	1509 руб. – +
K15246	0…10МПа	M20x1,5 радиальный	1...2 недели	1509 руб. – +
K15262	0…10МПа	G1/2 эксцентрическое	1...2 недели	2468 руб. – +
K15277	0…10МПа	M20x1,5 эксцентрическое	1...2 недели	2468 руб. – +
K15230	0…16МПа	G1/2 радиальный	1...2 недели	1568 руб. – +
K15247	0…16МПа	M20x1,5 радиальный	1...2 недели	1568 руб. – +
K15263	0…16МПа	G1/2 эксцентрическое	1...2 недели	2576 руб. – +
K15278	0…16МПа	M20x1,5 эксцентрическое	1...2 недели	2576 руб. – +
K15231	0…25МПа	G1/2 радиальный	1...2 недели	1568 руб. – +
K15248	0…25МПа	M20x1,5 радиальный	1...2 недели	1568 руб. – +
K15264	0…25МПа	G1/2 эксцентрическое	1...2 недели	2576 руб. – +
K15279	0…25МПа	M20x1,5 эксцентрическое	1...2 недели	2576 руб. – +
K15232	0…40МПа	G1/2 радиальный	1...2 недели	1568 руб. – +
K15249	0…40МПа	M20x1,5 радиальный	1...2 недели	1568 руб. – +
K15265	0…40МПа	G1/2 эксцентрическое	1...2 недели	2576 руб. – +
K15280	0…40МПа	M20x1,5 эксцентрическое	1...2 недели	2576 руб. – +
K15233	0…60МПа	G1/2 радиальный	Со склада	1568 руб. – +
K15250	0…60МПа	M20x1,5 радиальный	1...2 недели	1568 руб. – +
K15266	0…60МПа	G1/2 эксцентрическое	1...2 недели	2576 руб. – +
K15281	0…60МПа	M20x1,5 эксцентрическое	1...2 недели	2576 руб. – +
K15234	0…100МПа	G1/2 радиальный	1...2 недели	4319 руб. – +
K15251	0…100МПа	M20x1,5 радиальный	1...2 недели	4319 руб. – +
