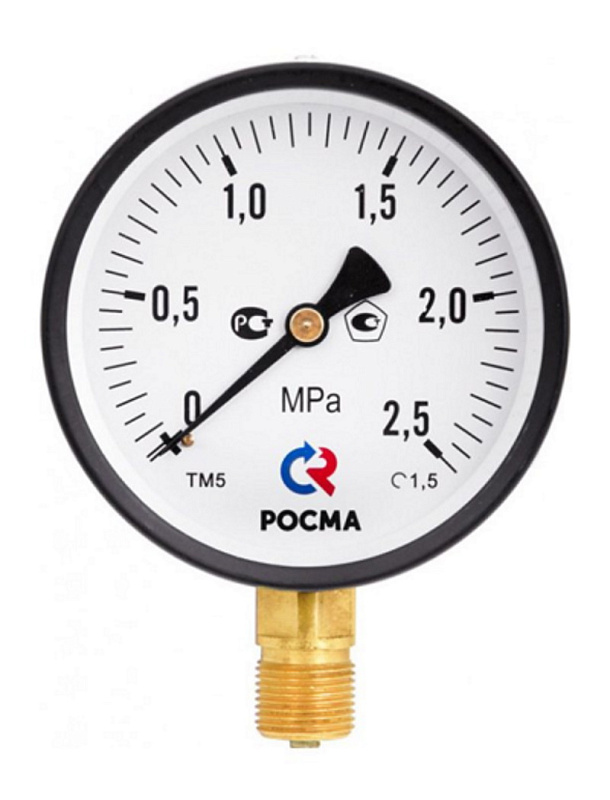

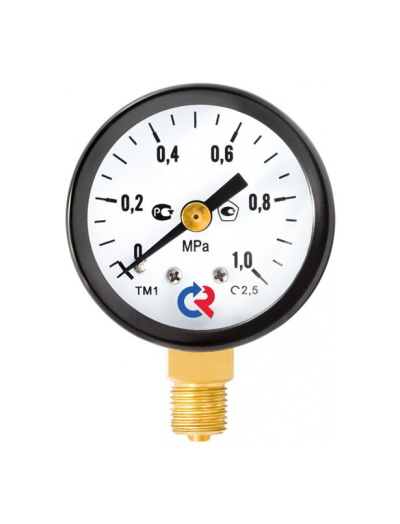

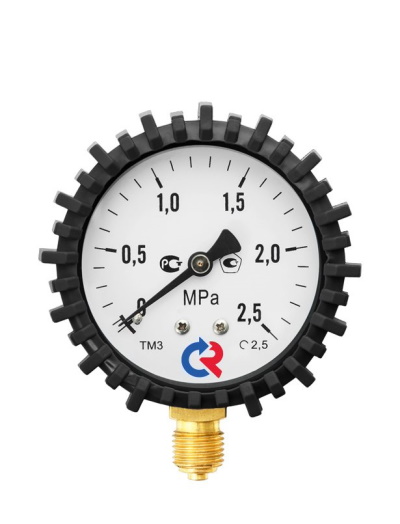

Манометр ТМ серии 310

Прибор ТМ-310 для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +150 °C

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −60...+150°C
Диапазон измерения давления: 0...60 МПа
Класс точности:1,5; 2,5
Диаметр корпуса: 63 мм
Тип присоединения: радиальное или осевое
Резьба присоединения: G¼ / М12×1,5
Повышенный класс точности
Степень защиты: IP40, IP54 для класса точности 1,5

В закладки

от 545 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-310 общетехнические предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм
Класс точности	1,5; 2,5
Диапазон показаний давлений	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Корпус	IP40 (IP54 под заказ) * IP40 Сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав
Присоединение	Радиальное или осевое
Резьба присоединения	G¼ / М12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

*Для класса точности 1,5

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-310	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное / осевое
					осевое со скобой
			0…16 / 25 / 40 / 60		радиальное / осевое
			0…16 / 25 / 40 / 60		осевое со скобой

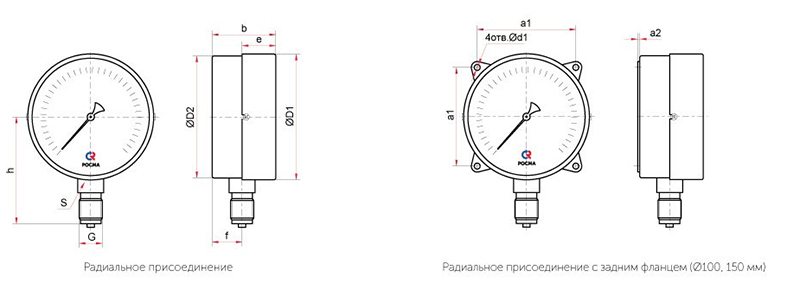

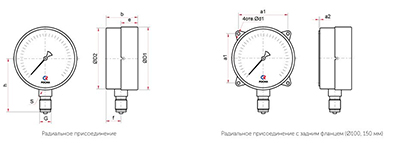

Габаритные размеры
Радиальное присоединение

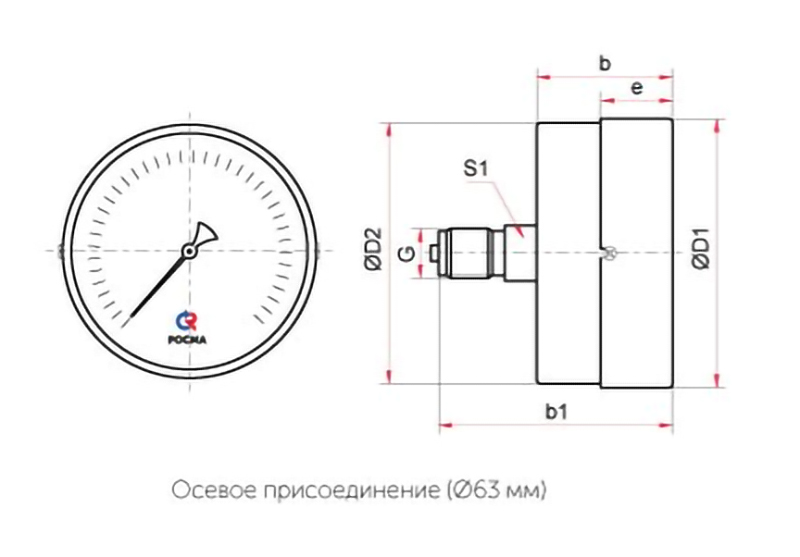

Габаритные размеры
Осевое присоединение

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½ / М20×1,5
	Ø50, 63	G¼ / М12×1,5
	Ø40	G⅛ / М10×1
Класс точности	Ø100, 150, 160	1,5
Класс точности	Ø40, 50, 63	2,5

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5

Версия: 2022-12-20-ЛВС

Артикул	Штуцер	Шкала	Класс точности	Срок поставки	Стоимость
G1/4 осевой G1/4 радиальный G1/4 осевой со скобой M12х1,5 осевой М12х1,5 радиальный М12х1,5 осевой со скобой	0…0,1МПа 0…0,16МПа 0…0,25МПа 0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа 0…10МПа 0…16МПа 0…25МПа 0…40МПа 0…60МПа	1,5 2,5

Артикул	Штуцер	Шкала	Класс точности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Штуцер	Шкала	Класс точности	Срок поставки	Стоимость
Q18171	G1/4 осевой	0…0,1МПа	1,5	1...2 недели	620 руб. – +
Q18172	G1/4 радиальный	0…0,1МПа	1,5	1...2 недели	560 руб. – +
Q18173	M12х1,5 осевой	0…0,1МПа	1,5	1...2 недели	620 руб. – +
Q18174	М12х1,5 радиальный	0…0,1МПа	1,5	1...2 недели	560 руб. – +
Q18175	G1/4 осевой	0…0,16МПа	1,5	1...2 недели	620 руб. – +
Q18176	G1/4 радиальный	0…0,16МПа	1,5	1...2 недели	560 руб. – +
Q18177	M12х1,5 осевой	0…0,16МПа	1,5	1...2 недели	620 руб. – +
Q18178	М12х1,5 радиальный	0…0,16МПа	1,5	1...2 недели	560 руб. – +
Q18179	G1/4 осевой	0…0,25МПа	1,5	1...2 недели	620 руб. – +
Q18180	G1/4 радиальный	0…0,25МПа	1,5	1...2 недели	560 руб. – +
Q18181	M12х1,5 осевой	0…0,25МПа	1,5	1...2 недели	620 руб. – +
Q18182	М12х1,5 радиальный	0…0,25МПа	1,5	1...2 недели	560 руб. – +
Q18183	G1/4 осевой	0…0,4МПа	1,5	1...2 недели	620 руб. – +
Q18184	G1/4 радиальный	0…0,4МПа	1,5	1...2 недели	560 руб. – +
Q18185	M12х1,5 осевой	0…0,4МПа	1,5	1...2 недели	620 руб. – +
Q18186	М12х1,5 радиальный	0…0,4МПа	1,5	1...2 недели	560 руб. – +
Q18187	G1/4 осевой	0…0,6МПа	1,5	1...2 недели	620 руб. – +
Q18188	G1/4 радиальный	0…0,6МПа	1,5	1...2 недели	560 руб. – +
Q18189	M12х1,5 осевой	0…0,6МПа	1,5	1...2 недели	620 руб. – +
Q18190	М12х1,5 радиальный	0…0,6МПа	1,5	1...2 недели	560 руб. – +
Q18191	G1/4 осевой	0…1МПа	1,5	1...2 недели	620 руб. – +
Q18192	G1/4 радиальный	0…1МПа	1,5	1...2 недели	560 руб. – +
Q18193	M12х1,5 осевой	0…1МПа	1,5	1...2 недели	620 руб. – +
Q18194	М12х1,5 радиальный	0…1МПа	1,5	1...2 недели	560 руб. – +
Q18195	G1/4 осевой	0…1,6МПа	1,5	1...2 недели	620 руб. – +
Q18196	G1/4 радиальный	0…1,6МПа	1,5	1...2 недели	560 руб. – +
Q18197	M12х1,5 осевой	0…1,6МПа	1,5	1...2 недели	620 руб. – +
Q18198	М12х1,5 радиальный	0…1,6МПа	1,5	1...2 недели	560 руб. – +
Q18199	G1/4 осевой	0…2,5МПа	1,5	1...2 недели	620 руб. – +
Q18200	G1/4 радиальный	0…2,5МПа	1,5	1...2 недели	560 руб. – +
Q18201	M12х1,5 осевой	0…2,5МПа	1,5	1...2 недели	620 руб. – +
Q18202	М12х1,5 радиальный	0…2,5МПа	1,5	1...2 недели	560 руб. – +
Q18203	G1/4 осевой	0…4МПа	1,5	1...2 недели	620 руб. – +
Q18204	G1/4 радиальный	0…4МПа	1,5	1...2 недели	560 руб. – +
Q18205	M12х1,5 осевой	0…4МПа	1,5	1...2 недели	620 руб. – +
Q18206	М12х1,5 радиальный	0…4МПа	1,5	1...2 недели	560 руб. – +
Q18207	G1/4 осевой	0…6МПа	1,5	1...2 недели	620 руб. – +
Q18208	G1/4 радиальный	0…6МПа	1,5	1...2 недели	560 руб. – +
Q18209	M12х1,5 осевой	0…6МПа	1,5	1...2 недели	620 руб. – +
Q18210	М12х1,5 радиальный	0…6МПа	1,5	1...2 недели	560 руб. – +
Q18211	G1/4 осевой	0…10МПа	1,5	1...2 недели	620 руб. – +
Q18212	G1/4 радиальный	0…10МПа	1,5	1...2 недели	560 руб. – +
Q18213	M12х1,5 осевой	0…10МПа	1,5	1...2 недели	620 руб. – +
Q18214	М12х1,5 радиальный	0…10МПа	1,5	1...2 недели	560 руб. – +
Q18215	G1/4 осевой	0…16МПа	1,5	1...2 недели	580 руб. – +
Q18216	G1/4 радиальный	0…16МПа	1,5	1...2 недели	580 руб. – +
Q18217	M12х1,5 осевой	0…16МПа	1,5	1...2 недели	630 руб. – +
Q18218	М12х1,5 радиальный	0…16МПа	1,5	1...2 недели	580 руб. – +
Q18219	G1/4 осевой	0…25МПа	1,5	1...2 недели	580 руб. – +
Q18220	G1/4 радиальный	0…25МПа	1,5	1...2 недели	580 руб. – +
Q18221	M12х1,5 осевой	0…25МПа	1,5	1...2 недели	630 руб. – +
Q18222	М12х1,5 радиальный	0…25МПа	1,5	1...2 недели	580 руб. – +
Q18223	G1/4 осевой	0…40МПа	1,5	1...2 недели	580 руб. – +
Q18224	G1/4 радиальный	0…40МПа	1,5	1...2 недели	580 руб. – +
Q18225	M12х1,5 осевой	0…40МПа	1,5	1...2 недели	630 руб. – +
Q18226	М12х1,5 радиальный	0…40МПа	1,5	1...2 недели	580 руб. – +
Q18227	G1/4 осевой	0…60МПа	1,5	1...2 недели	580 руб. – +
Q18228	G1/4 радиальный	0…60МПа	1,5	1...2 недели	580 руб. – +
Q18229	M12х1,5 осевой	0…60МПа	1,5	1...2 недели	630 руб. – +
Q18230	М12х1,5 радиальный	0…60МПа	1,5	1...2 недели	580 руб. – +
Q18231	G1/4 осевой	0…0,1МПа	2,5	1...2 недели	545 руб. – +
Q18232	G1/4 радиальный	0…0,1МПа	2,5	1...2 недели	545 руб. – +
Q18233	G1/4 осевой со скобой	0…0,1МПа	2,5	1...2 недели	924 руб. – +
Q18234	M12х1,5 осевой	0…0,1МПа	2,5	1...2 недели	545 руб. – +
Q18235	М12х1,5 радиальный	0…0,1МПа	2,5	1...2 недели	545 руб. – +
Q18236	М12х1,5 осевой со скобой	0…0,1МПа	2,5	1...2 недели	924 руб. – +
Q18237	G1/4 осевой	0…0,16МПа	2,5	1...2 недели	545 руб. – +
Q18238	G1/4 радиальный	0…0,16МПа	2,5	1...2 недели	545 руб. – +
Q18239	G1/4 осевой со скобой	0…0,16МПа	2,5	1...2 недели	924 руб. – +
Q18240	M12х1,5 осевой	0…0,16МПа	2,5	1...2 недели	545 руб. – +
Q18241	М12х1,5 радиальный	0…0,16МПа	2,5	1...2 недели	545 руб. – +
Q18242	М12х1,5 осевой со скобой	0…0,16МПа	2,5	1...2 недели	924 руб. – +
Q18243	G1/4 осевой	0…0,25МПа	2,5	1...2 недели	545 руб. – +
Q18244	G1/4 радиальный	0…0,25МПа	2,5	1...2 недели	545 руб. – +
Q18245	G1/4 осевой со скобой	0…0,25МПа	2,5	1...2 недели	924 руб. – +
Q18246	M12х1,5 осевой	0…0,25МПа	2,5	1...2 недели	545 руб. – +
Q18247	М12х1,5 радиальный	0…0,25МПа	2,5	1...2 недели	545 руб. – +
Q18248	М12х1,5 осевой со скобой	0…0,25МПа	2,5	1...2 недели	924 руб. – +
Q18249	G1/4 осевой	0…0,4МПа	2,5	1...2 недели	545 руб. – +
Q18250	G1/4 радиальный	0…0,4МПа	2,5	1...2 недели	545 руб. – +
Q18251	G1/4 осевой со скобой	0…0,4МПа	2,5	1...2 недели	924 руб. – +
Q18252	M12х1,5 осевой	0…0,4МПа	2,5	1...2 недели	545 руб. – +
Q18253	М12х1,5 радиальный	0…0,4МПа	2,5	1...2 недели	545 руб. – +
Q18254	М12х1,5 осевой со скобой	0…0,4МПа	2,5	1...2 недели	924 руб. – +
Q18255	G1/4 осевой	0…0,6МПа	2,5	1...2 недели	545 руб. – +
Q18256	G1/4 радиальный	0…0,6МПа	2,5	1...2 недели	545 руб. – +
Q18257	G1/4 осевой со скобой	0…0,6МПа	2,5	1...2 недели	924 руб. – +
Q18258	M12х1,5 осевой	0…0,6МПа	2,5	1...2 недели	545 руб. – +
Q18259	М12х1,5 радиальный	0…0,6МПа	2,5	1...2 недели	545 руб. – +
Q18260	М12х1,5 осевой со скобой	0…0,6МПа	2,5	1...2 недели	924 руб. – +
Q18261	G1/4 осевой	0…1МПа	2,5	1...2 недели	545 руб. – +
Q18262	G1/4 радиальный	0…1МПа	2,5	1...2 недели	545 руб. – +
Q18263	G1/4 осевой со скобой	0…1МПа	2,5	1...2 недели	924 руб. – +
Q18264	M12х1,5 осевой	0…1МПа	2,5	1...2 недели	545 руб. – +
Q18265	М12х1,5 радиальный	0…1МПа	2,5	1...2 недели	545 руб. – +
Q18266	М12х1,5 осевой со скобой	0…1МПа	2,5	1...2 недели	924 руб. – +
Q18267	G1/4 осевой	0…1,6МПа	2,5	1...2 недели	545 руб. – +
Q18268	G1/4 радиальный	0…1,6МПа	2,5	1...2 недели	545 руб. – +
Q18269	G1/4 осевой со скобой	0…1,6МПа	2,5	1...2 недели	924 руб. – +
Q18270	M12х1,5 осевой	0…1,6МПа	2,5	1...2 недели	545 руб. – +
Q18271	М12х1,5 радиальный	0…1,6МПа	2,5	1...2 недели	545 руб. – +
Q18272	М12х1,5 осевой со скобой	0…1,6МПа	2,5	1...2 недели	924 руб. – +
Q18273	G1/4 осевой	0…2,5МПа	2,5	1...2 недели	545 руб. – +
Q18274	G1/4 радиальный	0…2,5МПа	2,5	1...2 недели	545 руб. – +
Q18275	G1/4 осевой со скобой	0…2,5МПа	2,5	1...2 недели	924 руб. – +
Q18276	M12х1,5 осевой	0…2,5МПа	2,5	1...2 недели	545 руб. – +
Q18277	М12х1,5 радиальный	0…2,5МПа	2,5	1...2 недели	545 руб. – +
Q18278	М12х1,5 осевой со скобой	0…2,5МПа	2,5	1...2 недели	924 руб. – +
Q18279	G1/4 осевой	0…4МПа	2,5	1...2 недели	545 руб. – +
Q18280	G1/4 радиальный	0…4МПа	2,5	1...2 недели	545 руб. – +
Q18281	G1/4 осевой со скобой	0…4МПа	2,5	1...2 недели	924 руб. – +
Q18282	M12х1,5 осевой	0…4МПа	2,5	1...2 недели	545 руб. – +
Q18283	М12х1,5 радиальный	0…4МПа	2,5	1...2 недели	545 руб. – +
Q18284	М12х1,5 осевой со скобой	0…4МПа	2,5	1...2 недели	924 руб. – +
Q18285	G1/4 осевой	0…6МПа	2,5	1...2 недели	545 руб. – +
Q18286	G1/4 радиальный	0…6МПа	2,5	1...2 недели	545 руб. – +
Q18287	G1/4 осевой со скобой	0…6МПа	2,5	1...2 недели	924 руб. – +
Q18288	M12х1,5 осевой	0…6МПа	2,5	1...2 недели	545 руб. – +
Q18289	М12х1,5 радиальный	0…6МПа	2,5	1...2 недели	545 руб. – +
Q18290	М12х1,5 осевой со скобой	0…6МПа	2,5	1...2 недели	924 руб. – +
Q18291	G1/4 осевой	0…10МПа	2,5	1...2 недели	545 руб. – +
Q18292	G1/4 радиальный	0…10МПа	2,5	1...2 недели	545 руб. – +
Q18293	G1/4 осевой со скобой	0…10МПа	2,5	1...2 недели	924 руб. – +
Q18294	M12х1,5 осевой	0…10МПа	2,5	1...2 недели	545 руб. – +
Q18295	М12х1,5 радиальный	0…10МПа	2,5	1...2 недели	545 руб. – +
Q18296	М12х1,5 осевой со скобой	0…10МПа	2,5	1...2 недели	924 руб. – +
Q18297	G1/4 осевой	0…16МПа	2,5	1...2 недели	560 руб. – +
Q18298	G1/4 радиальный	0…16МПа	2,5	1...2 недели	560 руб. – +
Q18299	G1/4 осевой со скобой	0…16МПа	2,5	1...2 недели	892 руб. – +
Q18300	M12х1,5 осевой	0…16МПа	2,5	1...2 недели	560 руб. – +
Q18301	М12х1,5 радиальный	0…16МПа	2,5	1...2 недели	560 руб. – +
Q18302	М12х1,5 осевой со скобой	0…16МПа	2,5	1...2 недели	980 руб. – +
Q18303	G1/4 осевой	0…25МПа	2,5	1...2 недели	560 руб. – +
Q18304	G1/4 радиальный	0…25МПа	2,5	1...2 недели	560 руб. – +
Q18305	G1/4 осевой со скобой	0…25МПа	2,5	1...2 недели	892 руб. – +
Q18306	M12х1,5 осевой	0…25МПа	2,5	1...2 недели	560 руб. – +
Q18307	М12х1,5 радиальный	0…25МПа	2,5	1...2 недели	560 руб. – +
Q18308	М12х1,5 осевой со скобой	0…25МПа	2,5	1...2 недели	980 руб. – +
Q18309	G1/4 осевой	0…40МПа	2,5	1...2 недели	560 руб. – +
Q18310	G1/4 радиальный	0…40МПа	2,5	1...2 недели	560 руб. – +
Q18311	G1/4 осевой со скобой	0…40МПа	2,5	1...2 недели	892 руб. – +
Q18312	M12х1,5 осевой	0…40МПа	2,5	1...2 недели	560 руб. – +
Q18313	М12х1,5 радиальный	0…40МПа	2,5	1...2 недели	560 руб. – +
Q18314	М12х1,5 осевой со скобой	0…40МПа	2,5	1...2 недели	980 руб. – +
Q18315	G1/4 осевой	0…60МПа	2,5	1...2 недели	560 руб. – +
Q18316	G1/4 радиальный	0…60МПа	2,5	1...2 недели	560 руб. – +
Q18317	G1/4 осевой со скобой	0…60МПа	2,5	1...2 недели	892 руб. – +
Q18318	M12х1,5 осевой	0…60МПа	2,5	1...2 недели	560 руб. – +
Q18319	М12х1,5 радиальный	0…60МПа	2,5	1...2 недели	560 руб. – +
Q18320	М12х1,5 осевой со скобой	0…60МПа	2,5	1...2 недели	980 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

Кран: Кран трехходовой с фторопластовой прокладкой и натяжной гайкой

Звоните Подробнее от 790 руб. Наличие: Со склада В корзину

Трехходовой кран Watts

Звоните Подробнее от 1 410 руб. Наличие: 1...2 недели В корзину

Просмотренные товары

Аксессуар: Датчик температуры и влажности к прибору АРГО

Звоните Подробнее от 6 182 руб. Наличие: Со склада В корзину
