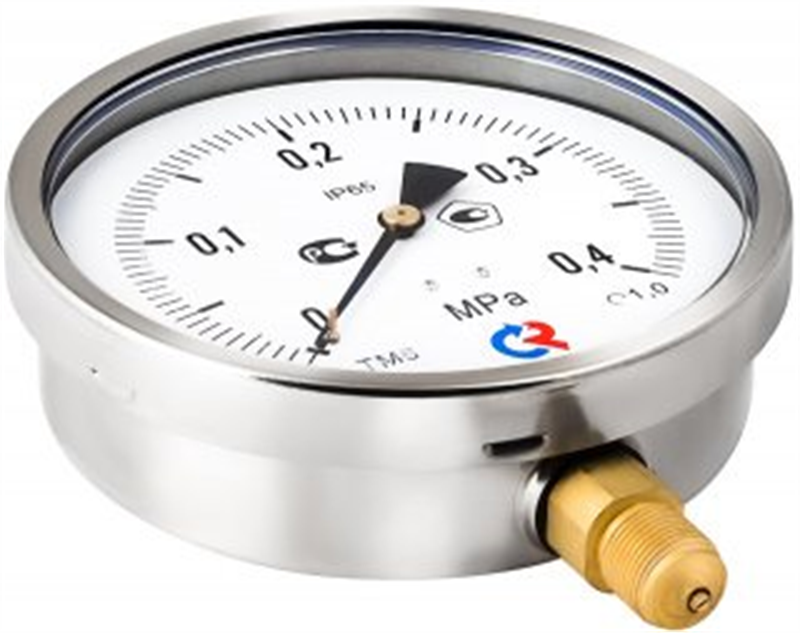

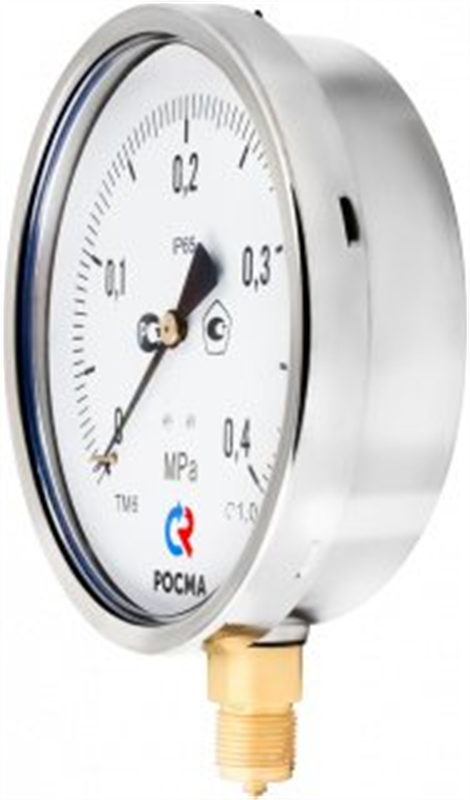

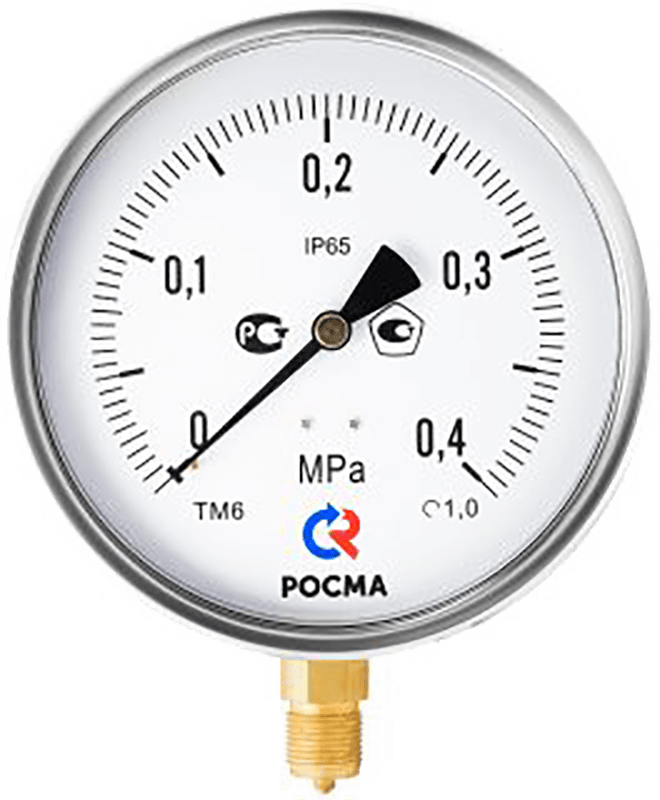

Манометр ТМ серии 620

Прибор ТМ-620 для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +150 °C

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение
Рабочая температура: −60…+60°C
Диапазон показаний давления: 0...60 МПа
Класс точности: 1,0
Диаметр корпуса: 150 мм
Тип присоединения: радиальное, осевое, эксцентрическое
Резьба присоединения: G½; M20×1,5
Повышенная виброустойчивость

В закладки

от 5 775 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Промышленный манометр ТМ-620 в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +150°C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор ТМ-620 поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от −20 до +60°C, силиконом — от −60 до +60°C.Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,0
Диапазон показаний давлений	0...0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50 - Измеряемая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50	−60…+60°C −20…+60°C −60…+60°C −50…+150°C −20…+100°C −50…+150°C
Корпус	IP65, нержавеющая сталь 08Х18Н10 Опция: IP66
Кольцо	Нержавеющая сталь 08Х18Н10 байонетное
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое Опционально: минеральное многослойное безопасное — триплекс
Штуцер	Медный сплав
Присоединение	Радиальное Осевое Эксцентрическое
Резьба присоединения	G½", M20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-620	150 / 160*	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G½ / М20×1,5	радиальное
ТМ-620	150 / 160*	1	0…16 / 25 / 40 / 60	G½ / М20×1,5	радиальное

Габаритные размеры
Радиальное присоединение

Габаритные размеры
Осевое присоединение

Габаритные размеры
Осевое и эксцентрические присоединения с фланцем

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний, кПа	ТМ	0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
	Ø63	G¼; М12×1,5
	Ø50	G¼
Класс точности	Ø100, 150, 160	1
	Ø63	1,5
	Ø50	2,5
Опция	Ø63	–
Опция	Ø63	Байонет

Пример обозначения:
ТМ − 5 2 0 Р.10 (0–1 МПа) G½. 1,0

Версия: 2022-12-21-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,1 МПа 0…0,16 МПа 0…0,25 МПа 0…0,4 МПа 0…0,6 МПа 0…1 МПа 0…1,6 МПа 0…2,5 МПа 0…4 МПа 0…6 МПа 0…10 МПа 0…16 МПа 0…25 МПа 0…40 МПа 0…60 МПа	G1/2, радиальный М20×1,5, радиальный

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K16537	0…0,1 МПа	G1/2, радиальный	1...2 недели	5775 руб. – +
K16538	0…0,16 МПа	G1/2, радиальный	1...2 недели	5775 руб. – +
K16539	0…0,25 МПа	G1/2, радиальный	1...2 недели	5775 руб. – +
K16540	0…0,4 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16541	0…0,6 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16542	0…1 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16543	0…1,6 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16544	0…2,5 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16545	0…4 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16546	0…6 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16547	0…10 МПа	G1/2, радиальный	1...2 недели	6060 руб. – +
K16548	0…16 МПа	G1/2, радиальный	1...2 недели	6306 руб. – +
K16549	0…25 МПа	G1/2, радиальный	1...2 недели	6306 руб. – +
K16550	0…40 МПа	G1/2, радиальный	1...2 недели	6306 руб. – +
K16551	0…60 МПа	G1/2, радиальный	1...2 недели	6014 руб. – +
K16552	0…0,1 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16553	0…0,16 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16554	0…0,25 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16555	0…0,4 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16556	0…0,6 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16557	0…1 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16558	0…1,6 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16559	0…2,5 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16560	0…4 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16561	0…6 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16562	0…10 МПа	М20×1,5, радиальный	1...2 недели	6060 руб. – +
K16563	0…16 МПа	М20×1,5, радиальный	1...2 недели	6306 руб. – +
K16564	0…25 МПа	М20×1,5, радиальный	1...2 недели	6306 руб. – +
K16565	0…40 МПа	М20×1,5, радиальный	1...2 недели	6306 руб. – +
K16566	0…60 МПа	М20×1,5, радиальный	1...2 недели	6306 руб. – +
