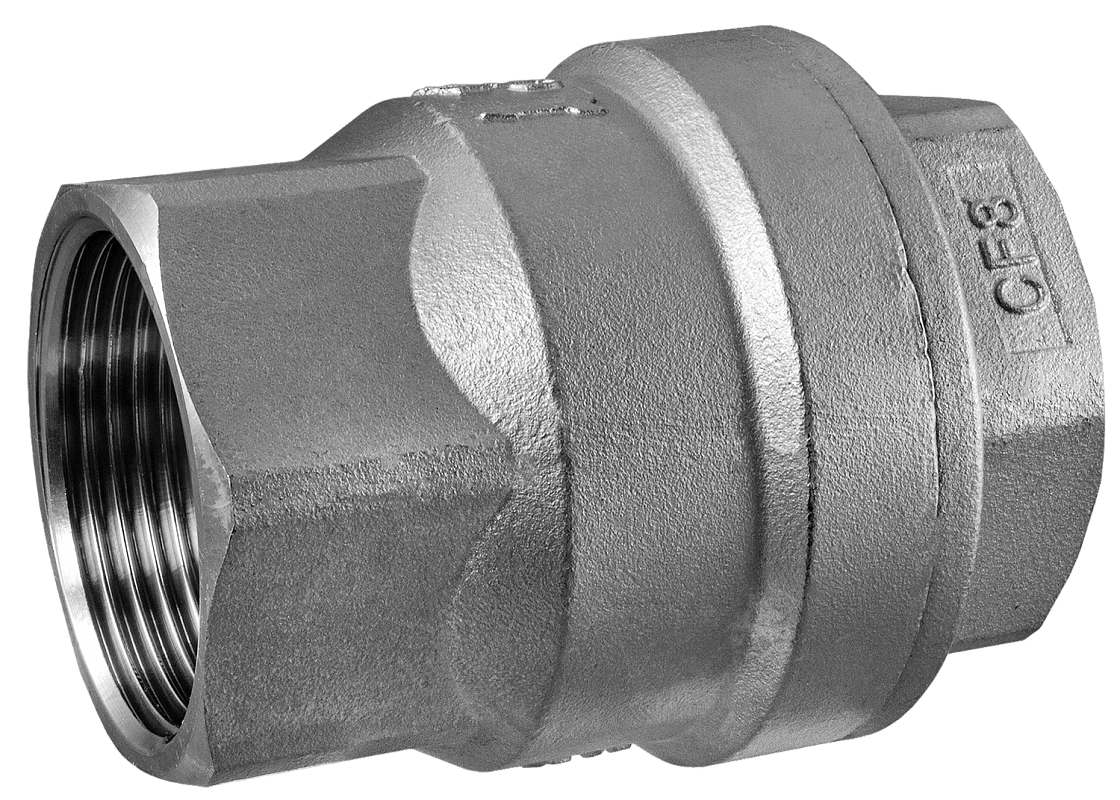

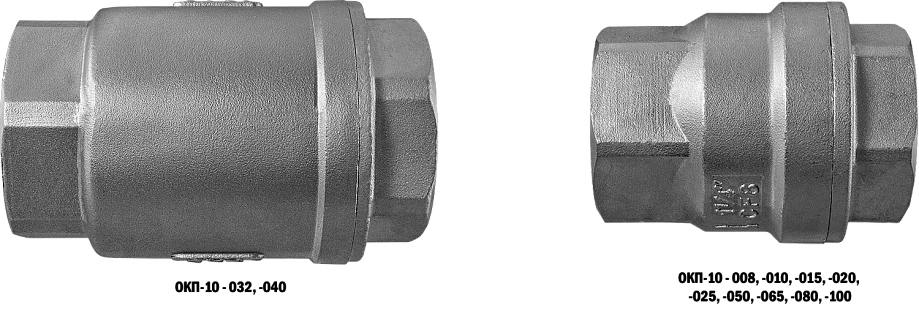

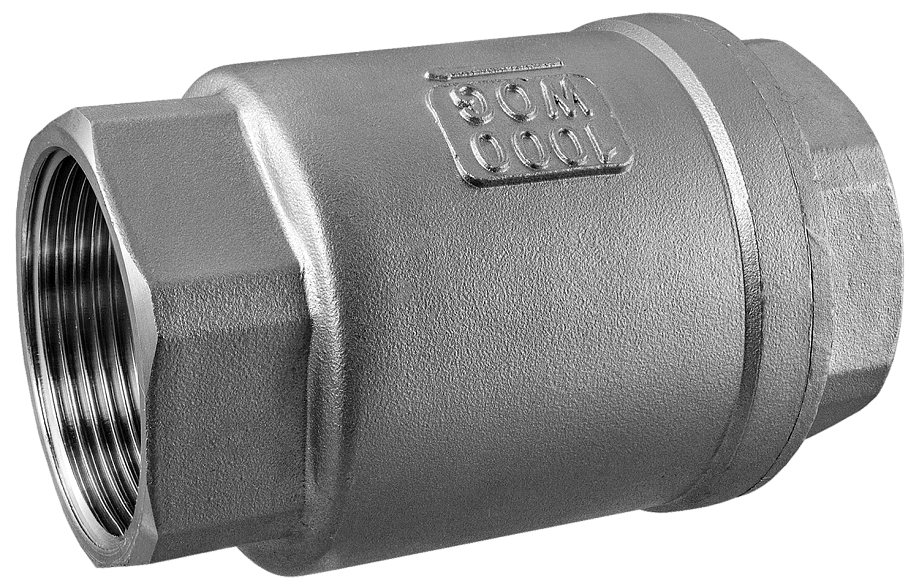

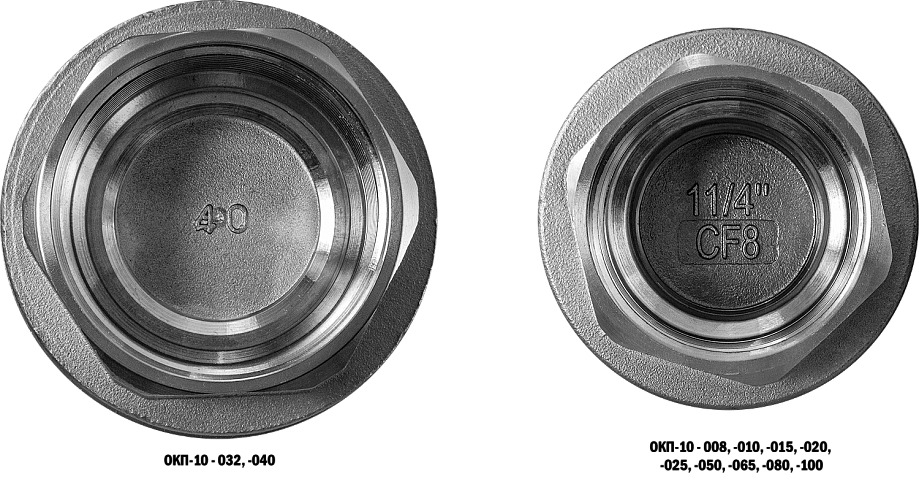

Клапан обратный пружинный ОКП-10

Клапан обратный пружинный для предотвращения обратных потоков рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.)

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Температура рабочей среды: −20...+120°С
Рабочее давление: 0,0...6,9 МПа
Диаметр условного прохода: 8...100 мм
Материалы: нержавеющая сталь (корпус клапана/диска/пружины), PTFE (уплотнение)
Присоединение: резьбовое G¼"...G4"
Пружинная конструкция: роль затвора выполняет диск с пружиной

В закладки

от 1 028 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан обратный ОКП-10 – это запорное устройство, предназначенное для предотвращения обратных потоков рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.).
Клапан обратный пружинный ОКП-10 применяется для систем водоснабжения и водоотведения, транспортирующих техническую горячую, холодную воду и другие жидкости.

Особенности:

Работа при высоком давлении до 6,9 МПа
Быстрое срабатывание
Простая и надежная конструкция
Удобство в эксплуатации и обслуживании
Компактные размеры

Следует учитывать:

Высокое гидравлическое сопротивление
Диск клапана может заклинить в открытом положении при использовании клапана на загрязненной среде

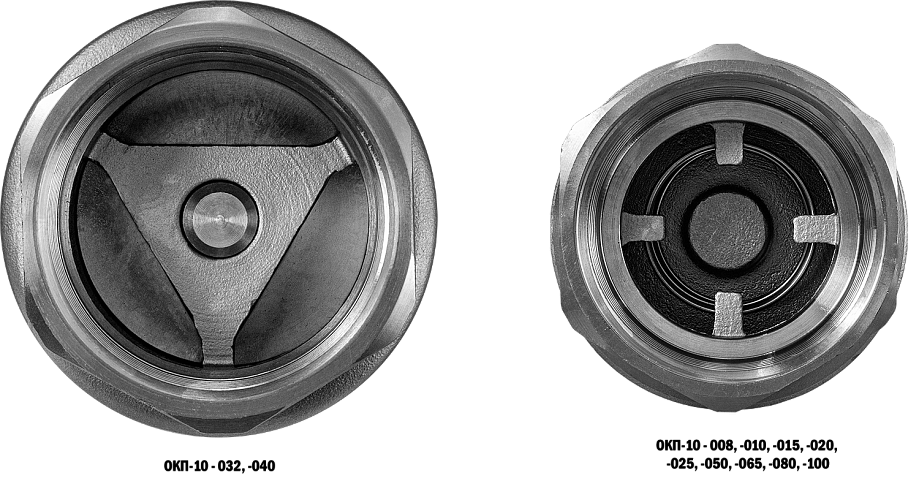

Принцип действия: Обратный пружинный клапан ОКП-10 состоит из корпуса и расположенного в нем запорного элемента.

Пружина, которой оснащаются обратные клапаны, обеспечивает открытие их запорных элементов только в сторону правильного движения транспортируемой среды. Оказывая давление на запорный элемент, удерживаемый такой пружиной, рабочая среда, перекачиваемая по трубопроводу, открывает его и начинает двигаться в требуемом направлении. Как только давление рабочей среды в направлении открытия клапана начинает падать, запорный элемент закрывается, не давая рабочей среде перемещаться в обратном направлении.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Материал	Корпуса клапана/диска/пружины: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+120°С
Рабочее давление	0,0...6,9 МПа
Диаметр условного прохода	8...100 мм
Присоединение крана	Резьбовое G¼"...G4"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, г
ОКП-10-008 GSP	8	1	¼"	120
ОКП-10-010 GSP	10	1,6	⅜"	110
ОКП-10-015 GSP	15	4,3	½"	143
ОКП-10-020 GSP	20	6,4	¾"	244
ОКП-10-025 GSP	25	10,8	1"	352
ОКП-10-032 GSP	32	16,6	1¼"	474
ОКП-10-040 GSP	40	28	1½"	723
ОКП-10-050 GSP	50	44	2"	1295
ОКП-10-065 GSP	65	69	2½"	2591
ОКП-10-080GSP	80	112	3"	4036
ОКП-10-100 GSP	100	168	4"	7070

Габаритные размеры

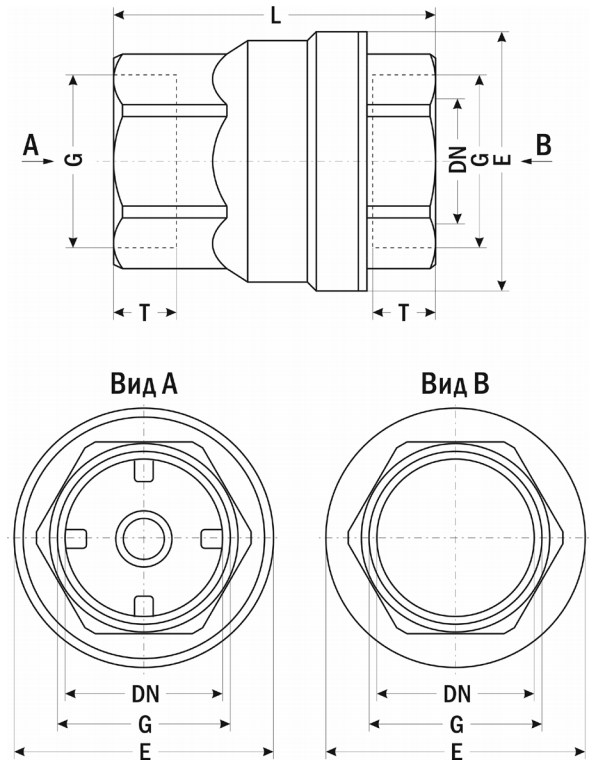

ОКП-10 - 008, - 010, - 015, - 020, - 025, - 050, - 065, - 080,- 100

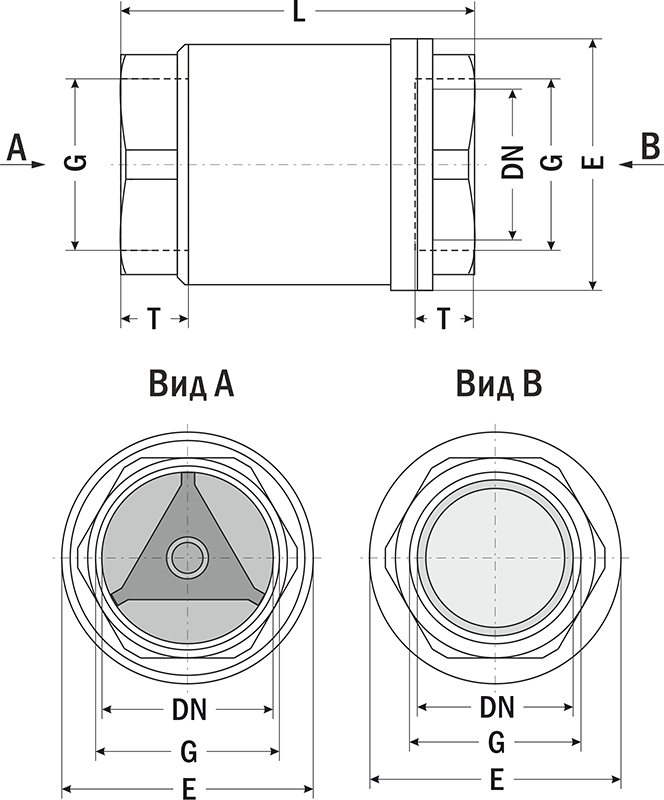

ОКП-10 - 032, - 040

Размеры, мм	ОКП-10, Ду, мм
Размеры, мм	-008	-010	-015	-020	-025	-032	-040	-050	-065	-080	-100
DN	8	10	15	20	25	32	40	50	65	80	100
G	¼"	⅜"	½"	¾"	1"	1¼"	1½"	2"	2½"	3"	4"
E	29	29	34	43	51	57	66	87	115	134	154
L	48,5	48,5	56,5	63,5	67,6	87,5	101	109	128,5	144	179
T	н/д	н/д	15	17	18	18	18	24	27	29	34

Версия: 2023-10-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	18.07.2024	0.82 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
8 10 15 20 25 32 40 50 65 80 100

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61648	ОКП-10-015 GSP	15	Со склада	1130 руб. – +
O61649	ОКП-10-020 GSP	20	Со склада	1224 руб. – +
O61650	ОКП-10-025 GSP	25	Со склада	1789 руб. – +
O61651	ОКП-10-032 GSP	32	Со склада	3309 руб. – +
O61652	ОКП-10-040 GSP	40	Со склада	3444 руб. – +
O61653	ОКП-10-050 GSP	50	Со склада	4971 руб. – +
O61656	ОКП-10-100 GSP	100	Со склада	15980 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61646	ОКП-10-008 GSP	8	Под заказ к 2025.06.25	1028 руб. – +
O61647	ОКП-10-010 GSP	10	Под заказ к 2025.06.25	1028 руб. – +
O61648	ОКП-10-015 GSP	15	Со склада	1130 руб. – +
O61649	ОКП-10-020 GSP	20	Со склада	1224 руб. – +
O61650	ОКП-10-025 GSP	25	Со склада	1789 руб. – +
O61651	ОКП-10-032 GSP	32	Со склада	3309 руб. – +
O61652	ОКП-10-040 GSP	40	Со склада	3444 руб. – +
O61653	ОКП-10-050 GSP	50	Со склада	4971 руб. – +
O61654	ОКП-10-065 GSP	65	Снято с производства	8421 руб. – +
O61655	ОКП-10-080 GSP	80	Снято с производства	11041 руб. – +
O61656	ОКП-10-100 GSP	100	Со склада	15980 руб. – +

Отзывы на этот товар пока отсутствуют.
