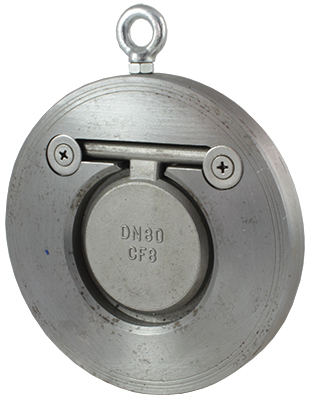

Клапан обратный одностворчатый межфланцевый ОКО-14Ф – это запорное устройство, предназначенное для предотвращения обратного потока рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.).
Обратный клапан ОКО-14Ф предназначен для систем водоснабжения и водоотведения, транспортирующих техническую горячую, холодную воду и другие жидкости.
Особенности:
- Клапан может быть установлен между фланцами стандарта DIN
- Уплотнение: металл по металлу
- Минимальные потери давления рабочей среды
- Наименьшая монтажная длина по сравнению с другими обратными межфланцевыми клапанами
- Не требуется установка прокладок при монтаже
- Для удобства монтажа сверху на корпусе клапана имеется специальный кронштейн
- Простая и надежная конструкция
- Удобство монтажа
- Малый вес
Принцип действия: Обратный одностворчатый межфланцевый клапан ОКО-14Ф состоит из корпуса и расположенного в нем запорного элемента. Роль запорного элемента выполняет диск, который называется «захлопка». Диск крепится к корпусу клапана и закрывается под действием потока рабочей среды. При движении среды в одном направлении (прямой поток) клапан под давлением открывается, при движении среды в обратном направлении (обратный поток) или понижении давления, клапан закрывается.
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, воздух, масла, спирт, слабые кислоты и щелочи |
Материал | Корпуса клапана: сталь
Диска: нержавеющая сталь
|
Температура рабочей среды | −10...+80°С |
Рабочее давление | 0,0...1,6 МПа |
Диаметр условного прохода | 150 мм |
Присоединение крана
| Межфланцевое W6" |
Модификации:
Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Вес, кг
|
ОКО-14Ф-150 WSS | 150
| 490
| W6" | 6,32
|

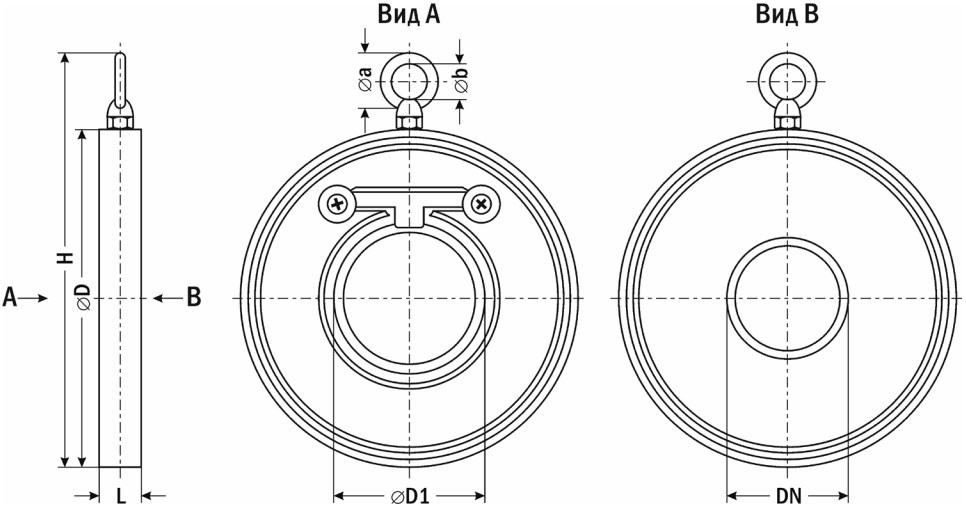

Габаритные размеры
|
|
Размер, мм
|
Значение
|
DN
| 143
|
∅ a
| 35,7
|
∅ b
| 19,2
|
∅ D
| 219
|
∅ D1
| 134
|
H
| 265
|
L
| 18,6
|
Версия: 2018-09-22-КВА
