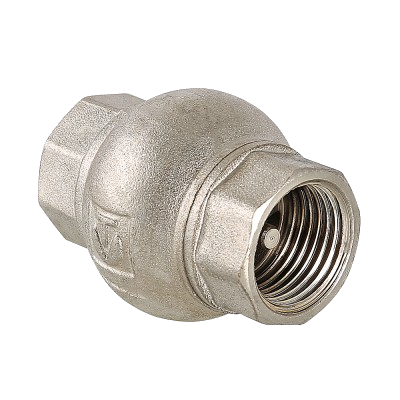

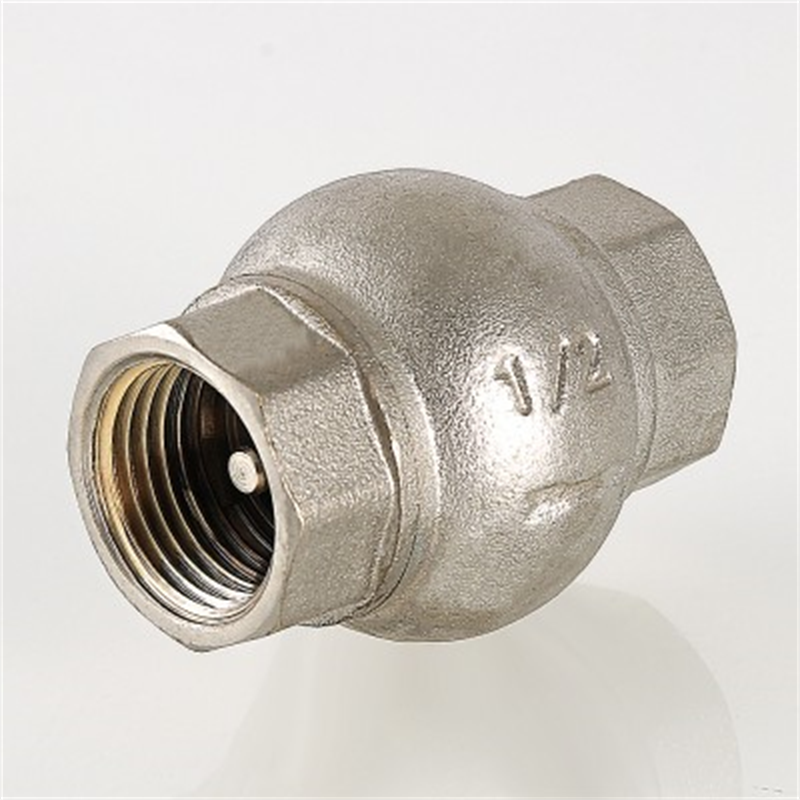

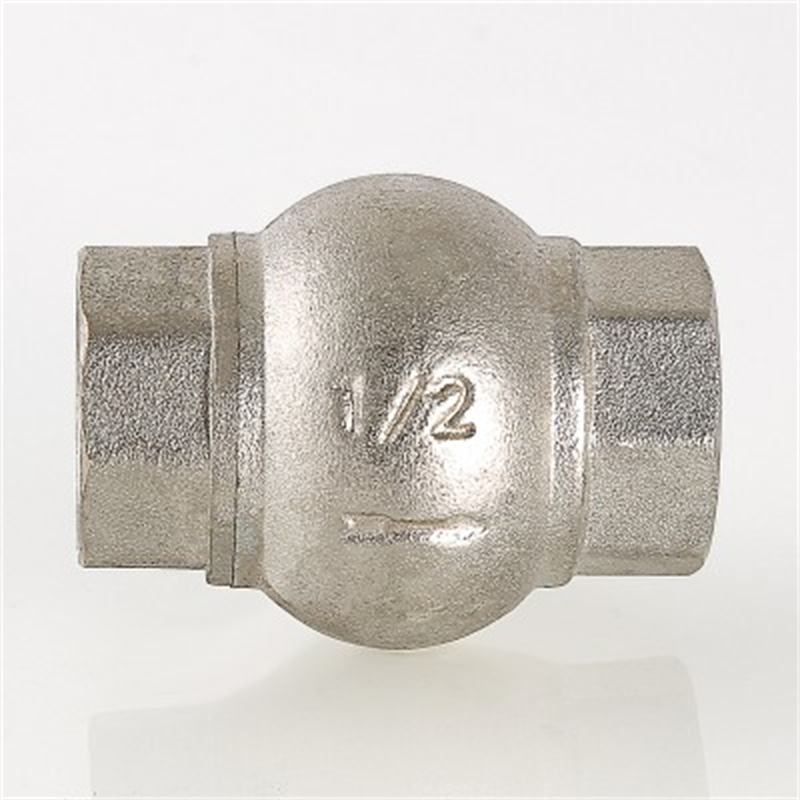

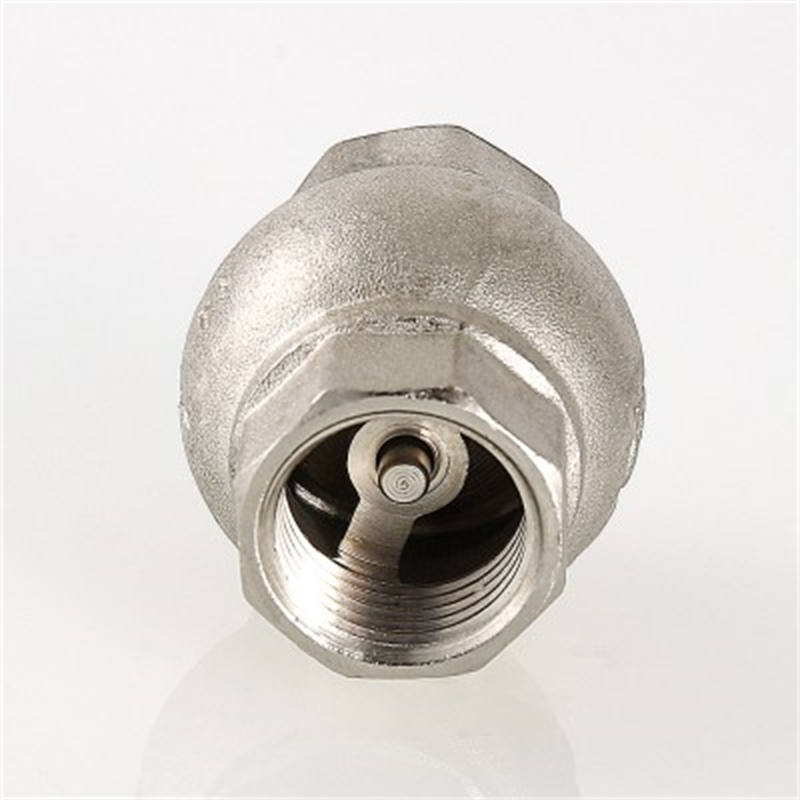

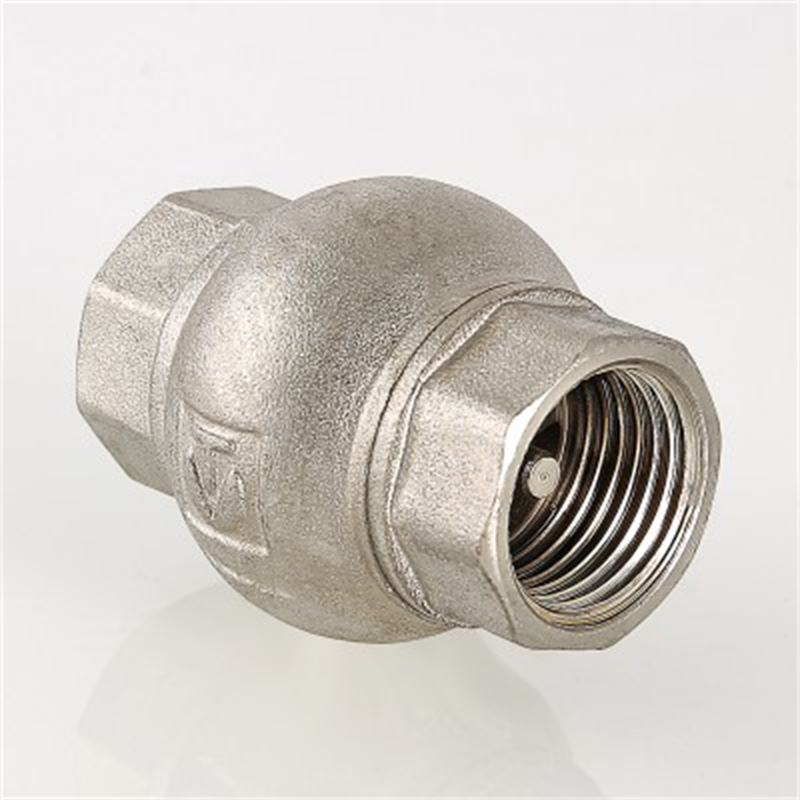

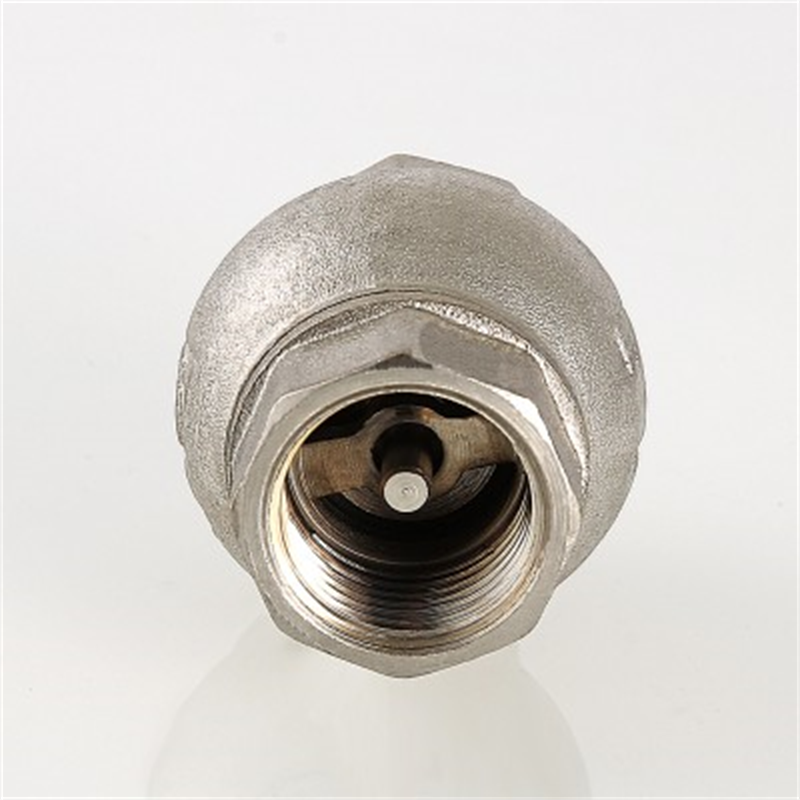

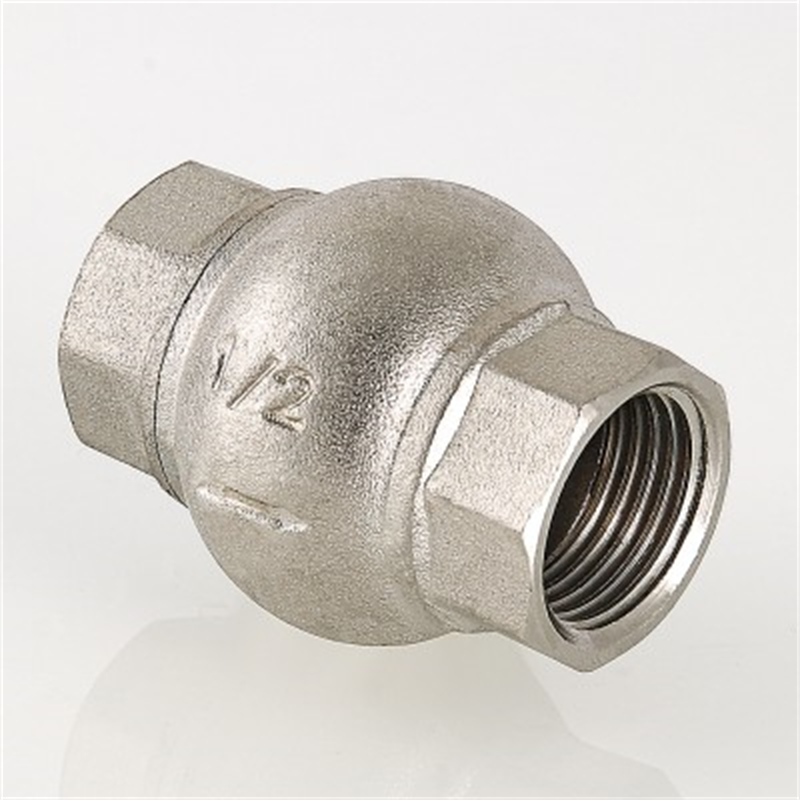

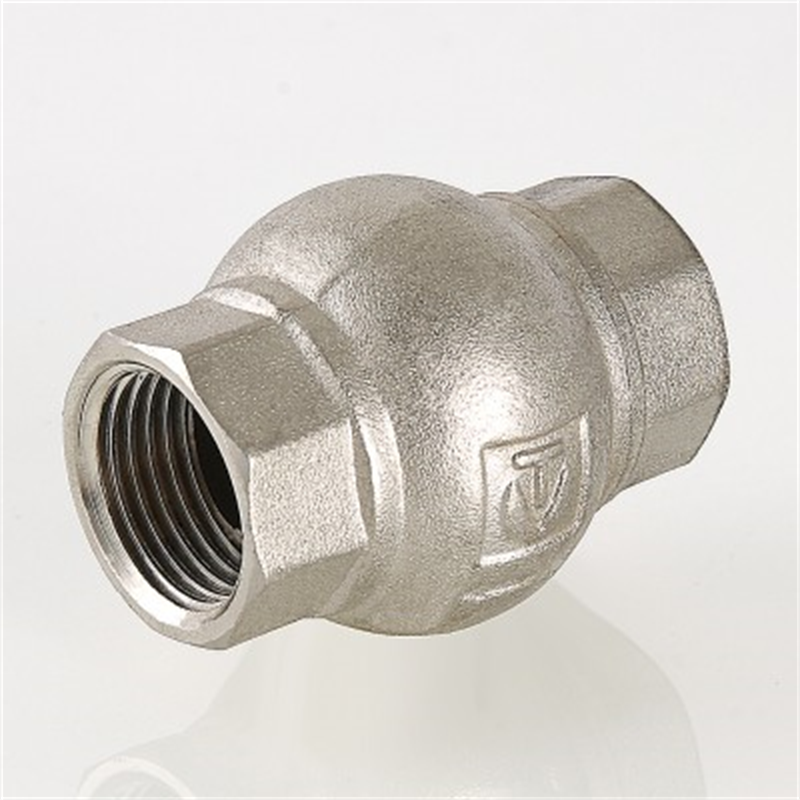

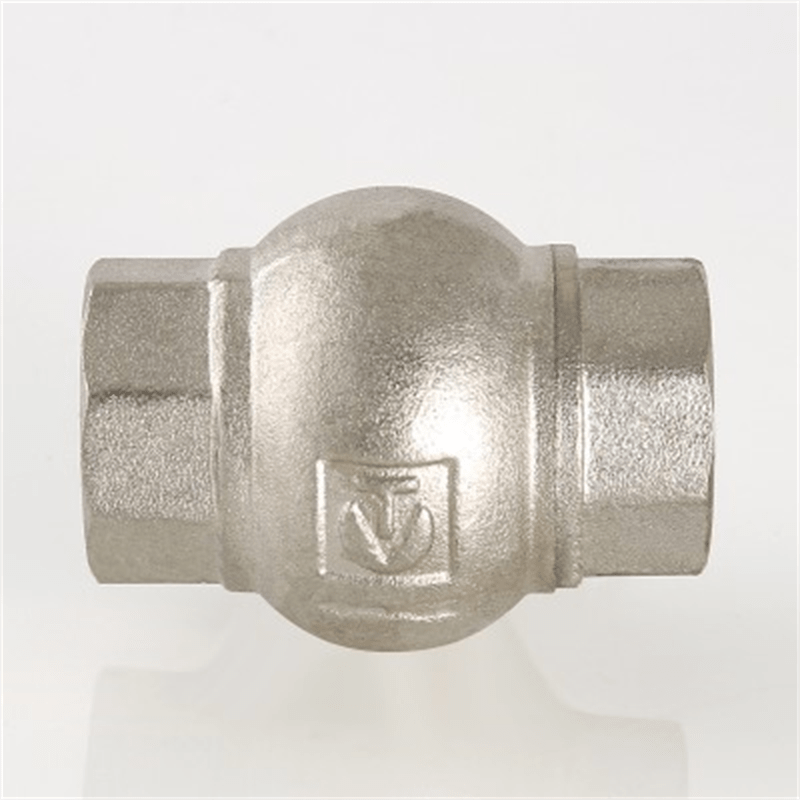

Обратный клапан с латунным золотником для предотвращения обратных потоков рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.)
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Вода, горячая вода, воздух, а также другие жидкости и газы, неагрессивные к материалам клапана |
Материал | Никелированная латунь
|
Температура рабочей среды | −20...+130°С |
Рабочее давление | 0,005...4,0 МПа |
Минимальный перепад давления
- открытия клапана
- закрытия клапана
|
0,0025 МПа
0 МПа (закрывается от пружины)
|
Диаметр условного прохода | 15...25 мм |
Присоединение | G½"...G1" |
Средний срок службы | 30 лет |
Модификации:
Модель
| Ду, мм
| Присоединение
| Вес, кг
|
VT.151.N.04
| 15
| G½" | 0,131 |
VT.151.N.05
| 20
| G¾" | 0,200
|
VT.151.N.06
| 25
| G1"
| 0,298
|

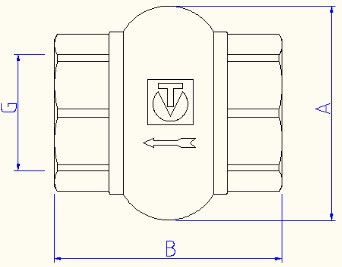

Габаритные размеры |
|
Ду, мм
| G | А, мм | B, мм
|
15
| G½" | 38 | 48 |
20
| G¾" | 47 | 54 |
25
| G1" | 55 | 58 |
Версия: 2019-09-23-КВА
