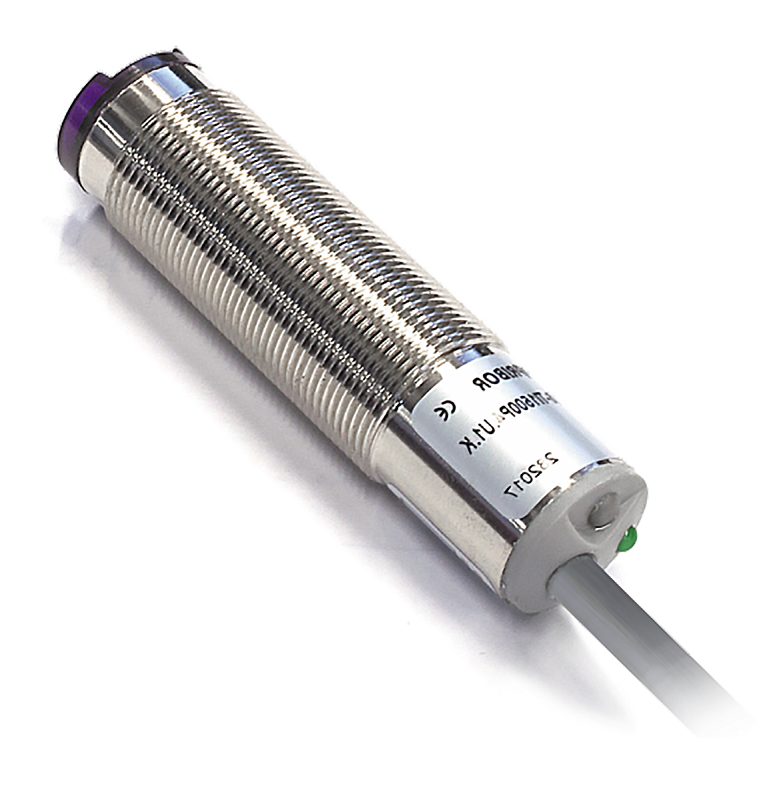

Оптический датчик KIPPRIBOR серии OA18-R

Рефлекторный оптический бесконтактный датчик

Расстояние срабатывания: 1 и 3 м
Контакт: НО+НЗ
Тип: NPN или PNP
Степень защиты: IP67
Длина провода: 2 м

В закладки

от 4 068 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Оптический датчик KIPPRIBOR ОА18-R – оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием. Преимущества датчиков серии ОА18-R:

Отсутствие непосредственного контакта с объектом.
Большие расстояния срабатывания.

Области использования датчиков KIPPRIBOR ОА18-R

Машиностроение.
Производственные и фасовочные линии.
Системы световых барьеров безопасности.

Технические характеристики:

Параметр	Значение
Диаметр датчика	18 мм
Расстояние срабатывания номинальное (Sn)	1 и 3 м
Гистерезис переключения	≤15% от Sr (расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа)
Точность повторения	±10% от Sn
Тип выхода	NPN / PNP
Коммутационная функция	NO+NC
Напряжение питания	10…30 VDC
Максимальный ток нагрузки	200 мА
Падение напряжения	≤ 2,5 V
Потребляемый ток	≤ 30мА
Время отклика	1 мс
Источник излучения	ИК диод (880нм) Красный диаод (650 нм) - модификации с поляризационным фильтром
Допустимое внешнее освещение	≤ 10000 люкс
Электрическая прочность изоляции	500 VDC в течение 1 мин
Степень защиты	IP67
Защита от короткого замыкания	Есть
Защита от обратной полярности	Есть
Защита от перегрузки	Есть
Регулировка чувствительности	С помощью потенциометра
Индикация срабатывания	Светодиодная
Электрическое подключение	Кабельный вывод 2 м
Виброутойчивость	10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z в течение 30 мин
Ударопрочность	30G 6 раз в координатах X, Y, Z
Температура окружающей среды	-25…+55 °С
Влажность окружающей среды	35…85 %
Материал корпуса	Латунь никелированная
Масса	120 г

Тип датчика	Габаритный чертеж	Напряжение питания, В	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания, м
Диффузный		=10…30 В	NPN четырехпроводная	NO+NC	0,15
			PNP четырехпроводная		0,15
			NPN четырехпроводная		0,5
			PNP четырехпроводная		0,5
Рефлекторный			NPN четырехпроводная		1
			PNP четырехпроводная		1
			NPN четырехпроводная		3
			PNP четырехпроводная		3
Барьерный			NPN четырехпроводная		15
Барьерный			PNP четырехпроводная		15

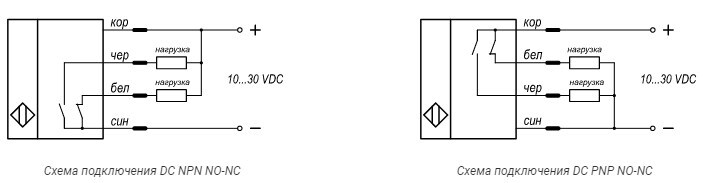

Схема подключения

Версия: 2022-08-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации KIPPRIBOR ОК30, ОК50 и ОА18	21.09.2022	1.21 Мб
Декларация о соответствии на датчики OA, OK, OF, AP, OU	21.09.2022	0.6 Мб

Артикул	Контакт	L, раб, м	Описание	Срок поставки	Стоимость
NPN НО+НЗ PNP НО+НЗ	1 3	рефлекторный (инфракрасный) рефлекторный (красный, с поляризационным фильтром)

Артикул	Модель	Контакт	L, раб, м	Описание	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Контакт	L, раб, м	Описание	Срок поставки	Стоимость
N53008	OA18-RI0300N4.U1.K	NPN НО+НЗ	3	рефлекторный (инфракрасный)	2...4 недели	4068 руб. – +
N53009	OA18-RI0300P4.U1.K	PNP НО+НЗ	3	рефлекторный (инфракрасный)	2...4 недели	4068 руб. – +
N53010	OA18-RR0100N4.U1.K.F	NPN НО+НЗ	1	рефлекторный (красный, с поляризационным фильтром)	2...4 недели	5790 руб. – +
N53011	OA18-RR0100P4.U1.K.F	PNP НО+НЗ	1	рефлекторный (красный, с поляризационным фильтром)	2...4 недели	5790 руб. – +
