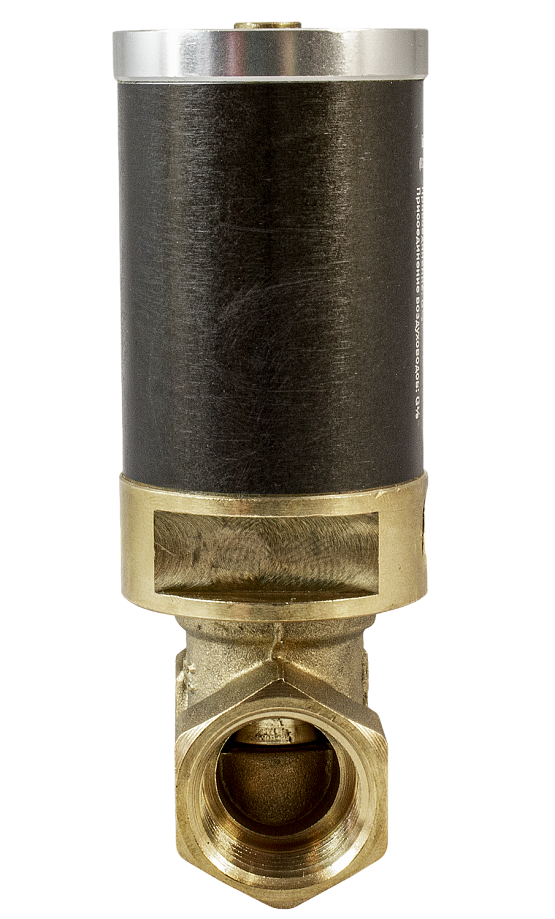

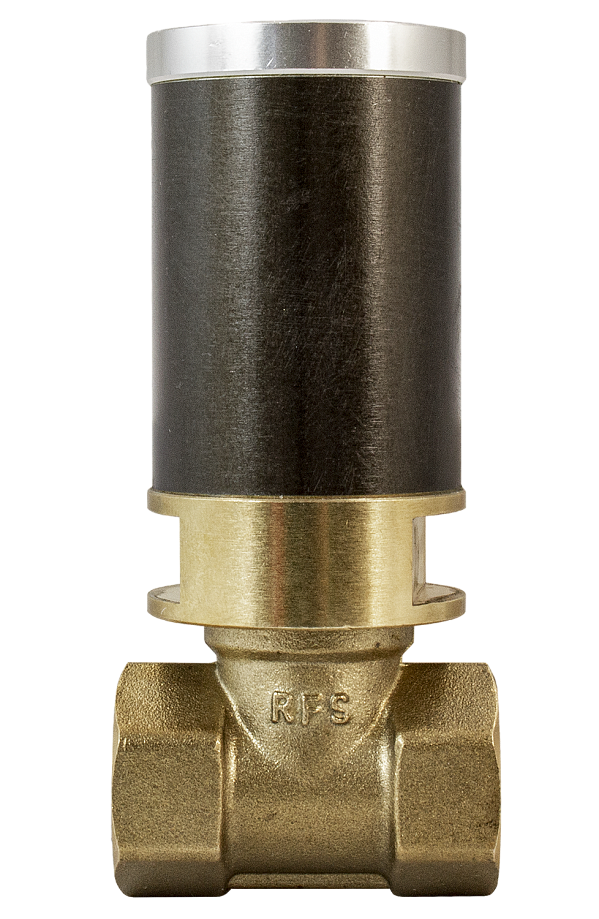

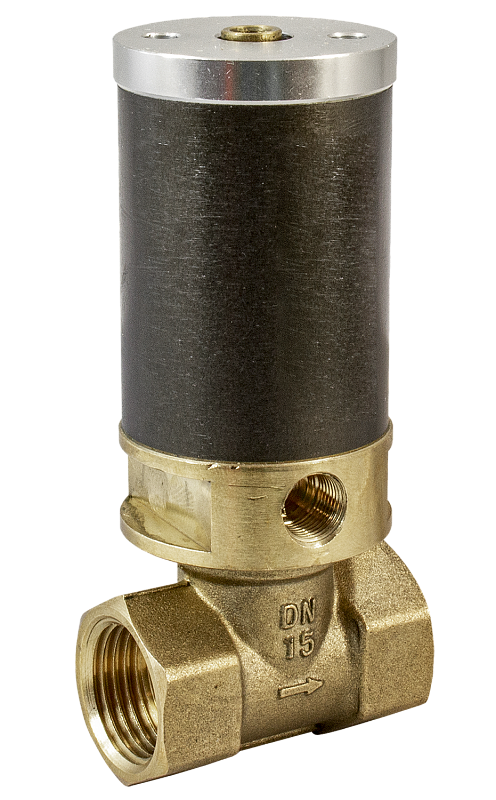

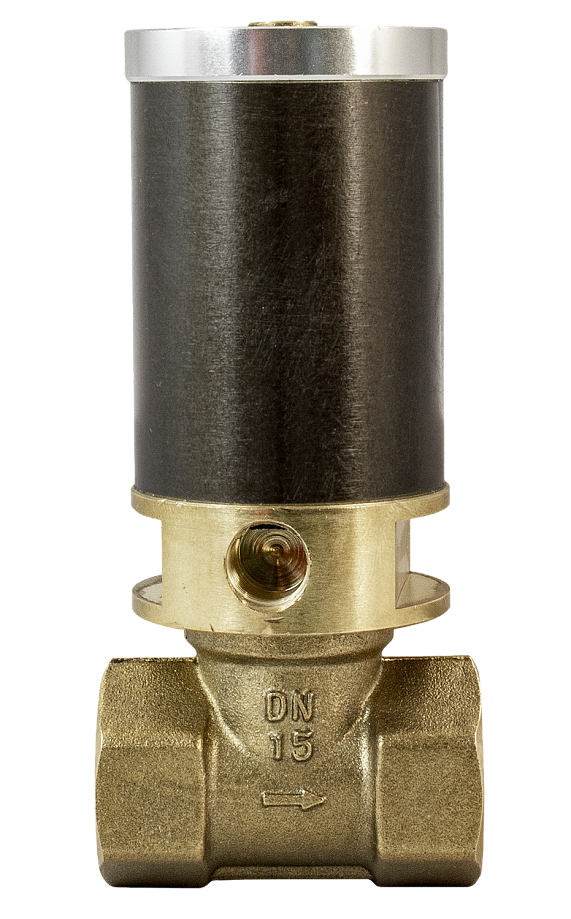

Пневматический клапан нормально открытый ПК12-1

Пневматический клапан нормально открытый одностороннего действия с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, воздух, инертные газы, вода, горячая вода, масла
Управляющая среда: воздух, нейтральные газы
Температура рабочей среды клапана: −20...+150°С
Рабочее давление среды: 0...0,8 МПа
Управляющее давление: 0,4...0,8 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал привода: алюминий
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: резьбовое G⅛"

В закладки

от 4 999 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально открытый одностороннего действия с поршнем ПК12-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан нормально открытый одностороннего действия
Работа при высоких температурах до +150°C
Пневмопривод в комплекте
Срабатывание при нулевом давлении
Плавное открытие/закрытие клапана
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Долгий срок службы

Принцип действия и область применения: Нормально открытый пневматический клапан одностороннего действия с поршнем – это клапан, в котором закрытое положение сохраняется при подаче управляющего давления на него. При снятии управляющего давления под действием пружины клапан автоматически открывается и открывает поток рабочей среды в трубопроводе.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при снятии управляющего давления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, воздух, инертные газы, вода, горячая вода, масла
Материал	Корпуса клапана: латунь Корпуса привода: алюминий Уплотнения: VITON
Температура рабочей среды клапана	−20...+150°C
Рабочее давление среды	0...0,8 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,8 МПа
Присоединение воздуховодов	Резьбовое G⅛"

Модификации:

Модель	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Присоединение воздуховодов	Вес, г
ПК12-1-15/13 GBV	15	13	38	4	½"	⅛"	380
ПК12-1-20/16 GBV	20	16	38	5	¾"		450
ПК12-1-25/22 GBV	25	22	38	10	1"		610
ПК12-1-40/34 GBV	40	34	55	25	1½"		1650
ПК12-1-50/43 GBV	50	43	68	40	2"		2320

Расшифровка обозначения на примере клапана ПК12-1-15/13 XYZ:
ПК12– модель клапана.
1 – тип клапана: одностороннего действия.
15 – Ду, мм (диаметр условного прохода).
13 – Дэф, мм (эффективный диаметр).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	F	G1	G2	G3
ПК12-1-15/13	103	25	45	14	38	G½"	G⅛"	M5
ПК12-1-20/16	109	31	50	17,5	38	G¾"	G⅛"	M5
ПК12-1-25/22	118	38	64,5	22	38	G1"	G⅛"	M5
ПК12-1-40/34	168	54	82	30,5	55	G1½"	G⅛"	G⅛"
ПК12-1-50/43	177	67	100	37,5	68	G2"	G⅛"	G⅛"

Версия: 2023-05-16-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	10.08.2023	0.68 Мб
