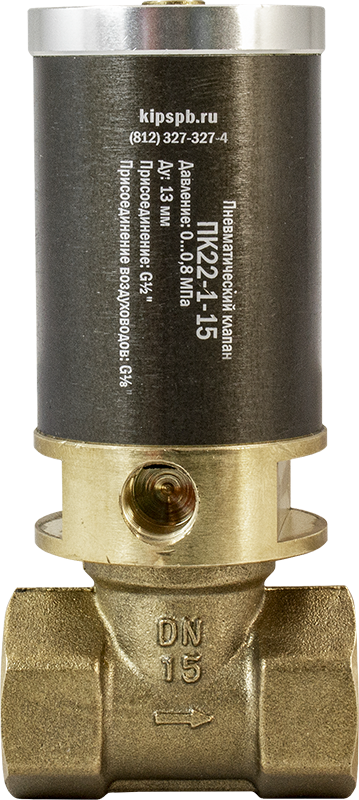

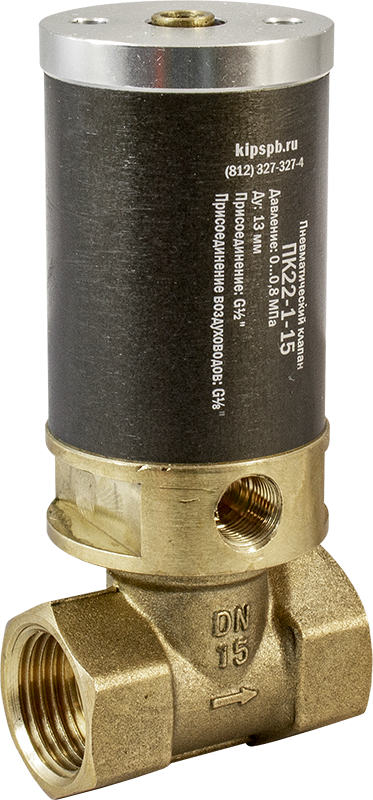

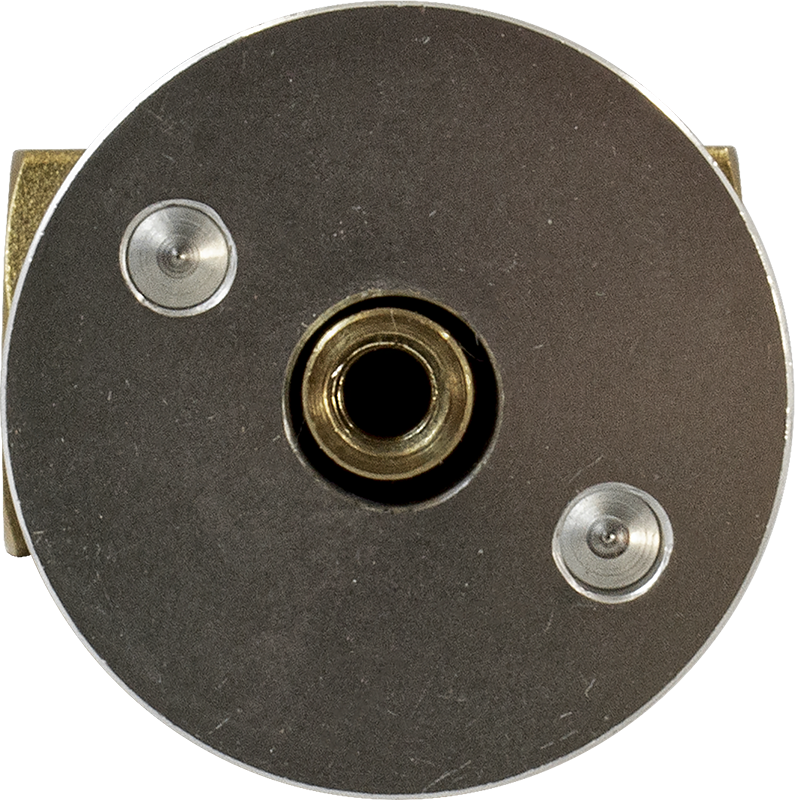

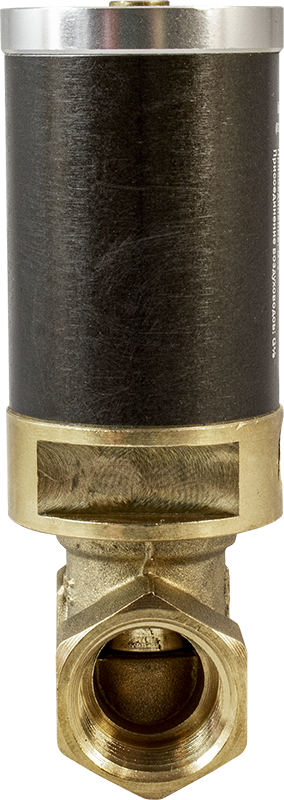

Пневматический клапан ПК22-1

Пневматический клапан нормально закрытый одностороннего действия с поршнем для управления потоком рабочей среды
в трубопроводе

Рабочая среда: пар, воздух, инертные газы, вода, горячая вода, масла
Управляющая среда: воздух, нейтральные газы
Температура рабочей среды клапана: −20...+150°С
Рабочее давление среды: 0...0,8 МПа
Управляющее давление: 0,4...0,8 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал привода: алюминий
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: резьбовое G⅛"

В закладки

от 5 479 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально закрытый одностороннего действия с поршнем ПК22-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан нормально закрытый одностороннего действия
Работа при высоких температурах до +150°C
Пневмопривод в комплекте
Срабатывание при нулевом давлении
Плавное открытие/закрытие клапана
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Долгий срок службы

Принцип действия и область применения: Нормально закрытый пневматический клапан одностороннего действия с поршнем – это клапан, в котором открытое положение сохраняется при подаче управляющего давления на него. При снятии управляющего давления под действием пружины клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при снятии управляющего давления.
Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, воздух, инертные газы, вода, горячая вода, масла
Материал	Корпуса клапана: латунь Корпуса привода: алюминий Уплотнения: VITON
Температура рабочей среды клапана	−20...+150°C
Рабочее давление среды	0...0,8 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,8 МПа
Присоединение воздуховодов	Резьбовое G⅛"

Модификации:

Модель	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Присоединение воздуховодов	Вес, г
ПК22-1-15/13 GBV	15	13	38	4	½"	⅛"	378
ПК22-1-20/16 GBV	20	16	38	5	¾"		451
ПК22-1-25/22 GBV	25	22	38	10	1"		611
ПК22-1-40/34 GBV	40	34	55	25	1½"		1652
ПК22-1-50/43 GBV	50	43	68	40	2"		2323

Расшифровка обозначения на примере клапана ПК22-1-15/13 XYZ:
ПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
15 – Ду, мм (диаметр условного прохода).
13 – Дэф, мм (эффективный диаметр).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	F	G1	G2	G3
ПК22-1-15/13	103	25	45	14	38	G½"	G⅛"	M5
ПК22-1-20/16	109	31	50	17,5	38	G¾"	G⅛"	M5
ПК22-1-25/22	118	38	64,5	22	38	G1"	G⅛"	M5
ПК22-1-40/34	168	54	82	30,5	55	G1½"	G⅛"	G⅛"
ПК22-1-50/43	177	67	100	37,5	68	G2"	G⅛"	G⅛"

Версия: 2023-05-29-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	10.08.2023	0.6 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 40 50

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
N20723	15	Со склада	5479 руб. – +
N20724	20	Со склада	6058 руб. – +
N20725	25	Со склада	7090 руб. – +
N20726	40	Со склада	14882 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
N20723	15	Со склада	5479 руб. – +
N20724	20	Со склада	6058 руб. – +
N20725	25	Со склада	7090 руб. – +
N20726	40	Со склада	14882 руб. – +
N20727	50	Под заказ к 2025.07.01	16954 руб. – +
