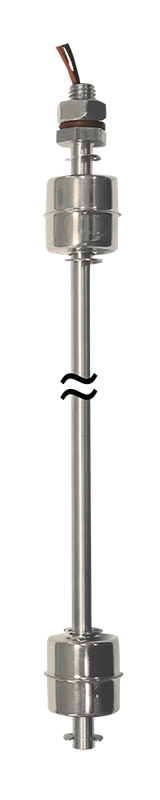

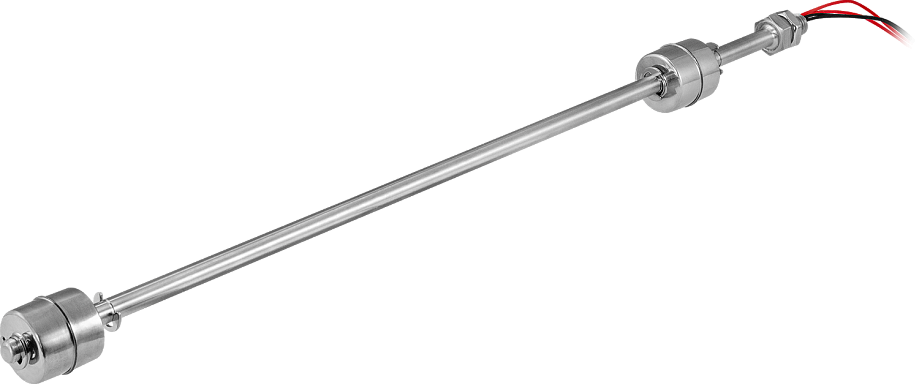

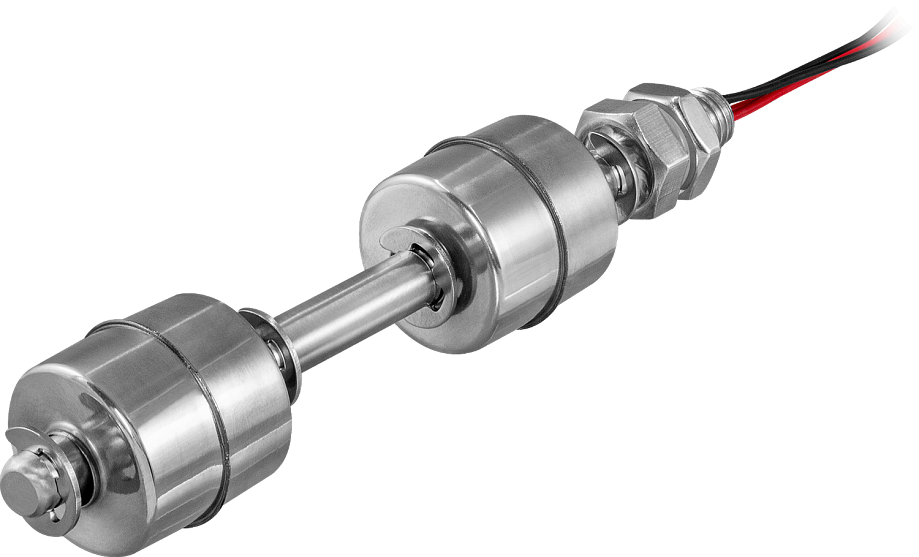

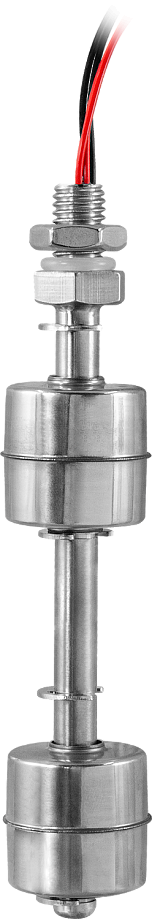

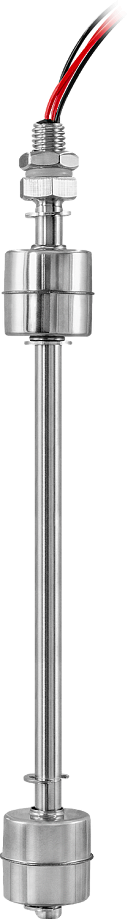

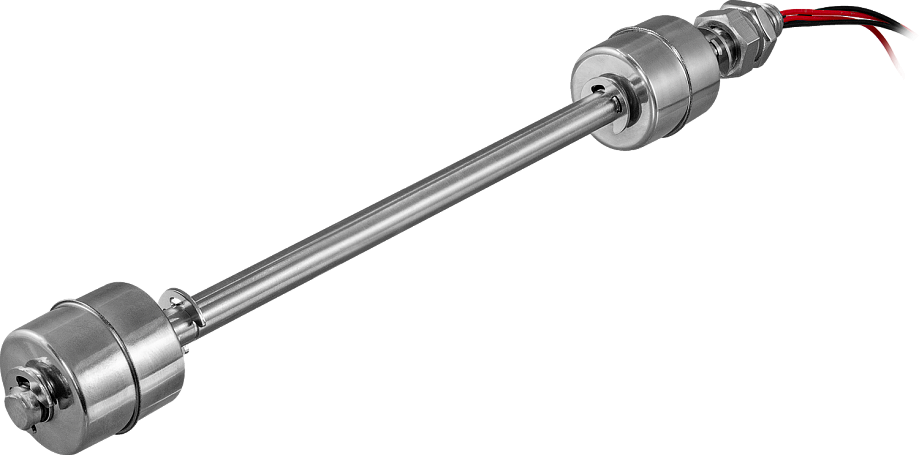

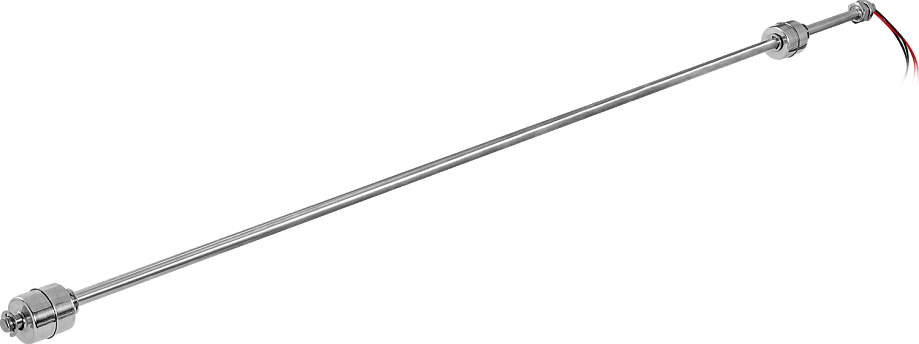

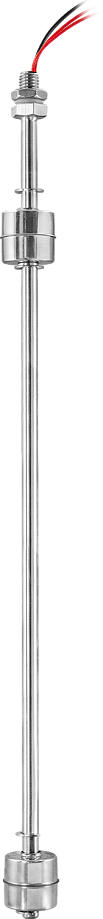

Поплавковый датчик уровня ПДУ-Н112

Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

Количество уровней: 2
Длина погружной части: 120 мм, 220 мм, 400 мм, 800 мм
Диаметр поплавка: 28 мм
Расстояние между поплавками: 70 мм, 160 мм, 320 мм, 670 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Рабочее давление: 1 МПа
Рабочая температура: −30...+110°С
Присоединение: М10×1,5
Длина проводов: 350 мм
Рабочее положение: вертикальное
Крепление: вертикальное
Материал корпуса: нержавеющая сталь

В закладки

от 2 084 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Поплавковый датчик уровня ПДУ-Н112 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуараОсобенности:

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	Значение
Модель	Н112-120-70	Н112-220-160	Н112-400-320	Н112-800-670
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	2
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	4-проводная
Длина проводов	350 мм
Присоединение	М10×1,5
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	120×28 мм	220×28 мм	400×28 мм	800×28 мм
Расстояние между поплавками	70 мм	160 мм	320 мм	670 мм
Габаритные размеры	∅ 28×136 мм	∅ 28×236 мм	∅ 28×415 мм	∅ 28×815 мм
Вес	70 г	77 г	104 г	166 г

Модификации:

Универсальный	Верхний только НЗ	Нижний только НЗ	Оба только НЗ
-Н112-120-70	-Н112-120-70-ВНЗ	-Н112-120-70-ННЗ	-Н112-120-70-НЗ
-Н112-220-160	-Н112-220-160-ВНЗ	-Н112-220-160-ННЗ	-Н112-220-160-НЗ
-Н112-400-320	-Н112-400-320-ВНЗ	-Н112-400-320-ННЗ	-Н112-400-320-НЗ
-Н112-800-670	-Н112-800-670-ВНЗ	-Н112-800-670-ННЗ	-Н112-800-670-НЗ

Универсальный – каждый поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Верхний только НЗ – верхний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы нижнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Нижний только НЗ – нижний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы верхнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Оба только НЗ – оба поплавка работают как НЗ вне зависимости от способа их установки на штоке.

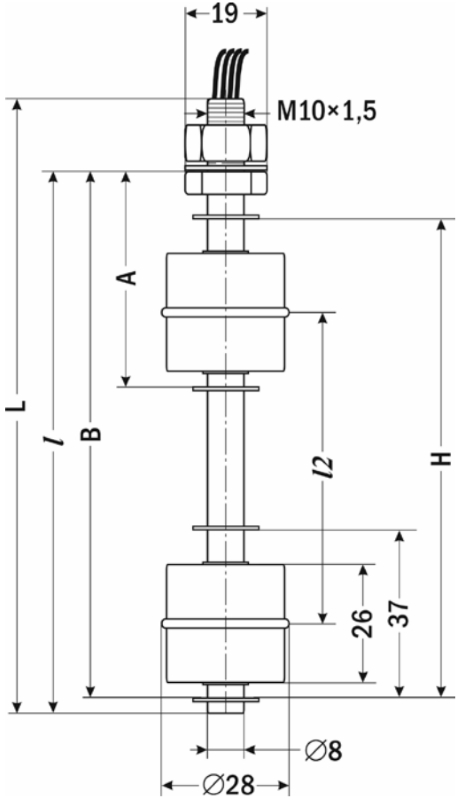

Габаритные размеры

Размер	Н112-120-70	Н112-220-160	Н112-400-320	Н112-800-670
A	48	48	79	117
B	117	217	397	797
L	136	236	415	815
l	120	220	400	800
l2	70	160	320	670
H	103	206	355	715

Версия: 2021-04-29-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.01.2023	0.4 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость
120 220 400 800	Универсальный Оба НЗ Низ только НЗ Верх только НЗ

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость
E81465	120	Универсальный	Со склада	2084 руб. – +
E81466	220	Универсальный	Со склада	2701 руб. – +
E81467	400	Универсальный	Со склада	3132 руб. – +
E81479	400	Верх только НЗ	Со склада	2655 руб. – +
E81468	800	Универсальный	Со склада	4879 руб. – +

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость
E81465	120	Универсальный	Со склада	2084 руб. – +
E81469	120	Оба НЗ	Снято с производства	1438 руб. – +
E81473	120	Низ только НЗ	Снято с производства	1438 руб. – +
E81477	120	Верх только НЗ	Снято с производства	1438 руб. – +
E81466	220	Универсальный	Со склада	2701 руб. – +
E81470	220	Оба НЗ	Снято с производства	1891 руб. – +
E81474	220	Низ только НЗ	Снято с производства	1891 руб. – +
E81478	220	Верх только НЗ	Снято с производства	1891 руб. – +
E81467	400	Универсальный	Со склада	3132 руб. – +
E81471	400	Оба НЗ	Снято с производства	2655 руб. – +
E81475	400	Низ только НЗ	Снято с производства	2655 руб. – +
E81479	400	Верх только НЗ	Со склада	2655 руб. – +
E81468	800	Универсальный	Со склада	4879 руб. – +
E81472	800	Оба НЗ	Снято с производства	4644 руб. – +
E81476	800	Низ только НЗ	Снято с производства	4644 руб. – +
E81480	800	Верх только НЗ	Снято с производства	4644 руб. – +
