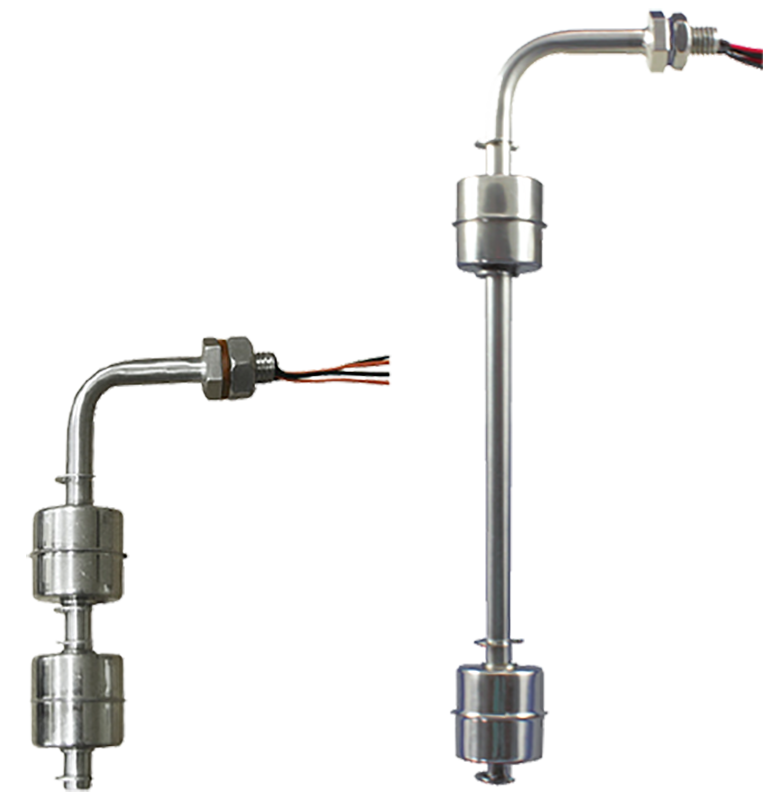

Поплавковый датчик уровня ПДУ-Н212

Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

Количество уровней: 2
Длина погружной части: 128 мм, 228 мм
Диаметр поплавка: 28 мм
Расстояние между поплавками: 42 мм, 140 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Рабочее давление: 1 МПа
Рабочая температура: −30...+110°С
Присоединение: М10×1,5
Длина проводов: 300 мм
Рабочее положение: вертикальное
Крепление: горизонтальное
Материал корпуса: нержавеющая сталь

В закладки

от 2 330 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Поплавковый датчик уровня ПДУ-Н212 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуараОсобенности:

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	Значение
Модель	Н212-128-42	Н212-228-140
Рабочее положение	Вертикальное
Крепление	Горизонтальное
Количество уровней	2
Материал корпуса	Нержавеющая сталь
Рабочая температура	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	4-проводная
Длина проводов	300 мм, погрешность длины провода ±3%
Присоединение	М10×1,5
Размеры поплавка	∅ 28×26
Размеры погружной части	128×28 мм	228×28 мм
Расстояние между поплавками	42 мм	140 мм
Габаритные размеры	134×72×28 мм	232×74×28 мм
Вес	62 г	101 г

Модификации:

Универсальный	Верхний только НЗ	Нижний только НЗ	Оба только НЗ
-Н212-128-42	-Н112-128-42-ВНЗ	-Н112-128-42-ННЗ	-Н112-128-42-НЗ
-Н212-228-140	-Н212-228-140-ВНЗ	-Н212-228-140-ННЗ	-Н212-228-140-НЗ

Универсальный – каждый поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Верхний только НЗ – верхний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы нижнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Нижний только НЗ – нижний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы верхнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Оба только НЗ – оба поплавка работают как НЗ вне зависимости от способа их установки на штоке.

Габаритные размеры

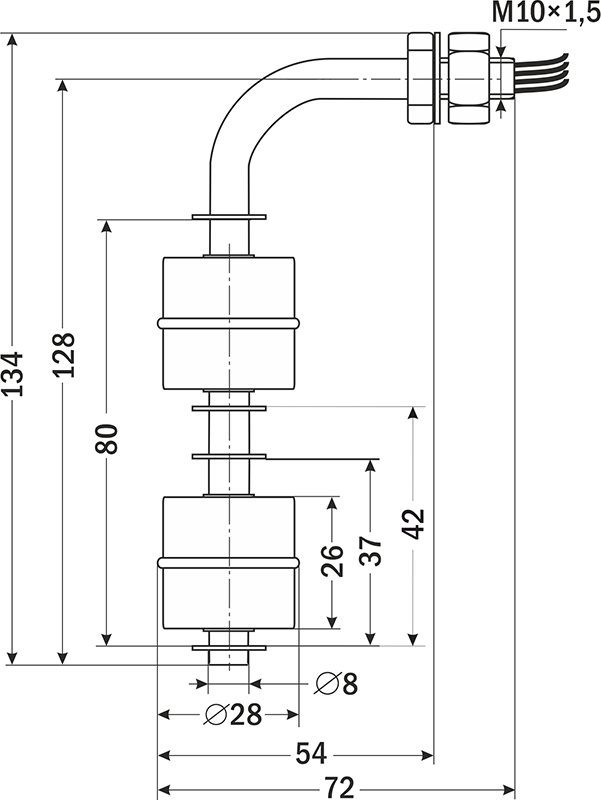

ПДУ-Н212-128-42

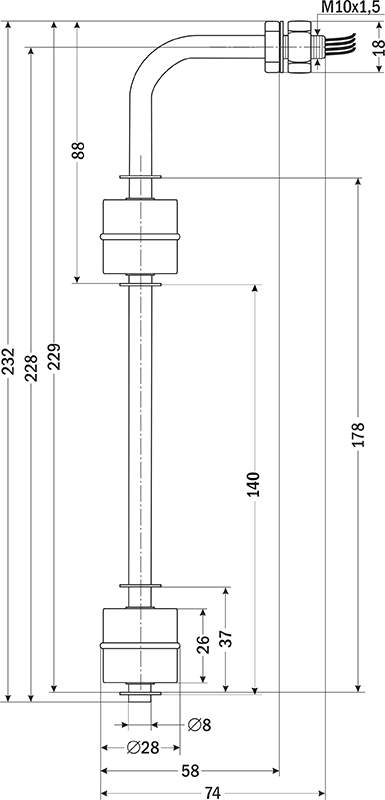

ПДУ-Н212-228-140

Версия: 2022-06-16-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.51 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

Артикул	Длина погружной части, мм	L между поплавками, мм	Логика работы	Срок поставки	Стоимость
128 228	42 140	Универсальный Верх только НЗ Низ только НЗ Оба НЗ

Артикул	Длина погружной части, мм	L между поплавками, мм	Логика работы	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Длина погружной части, мм	L между поплавками, мм	Логика работы	Срок поставки	Стоимость
G85517	128	42	Универсальный	Со склада	2330 руб. – +
G85518	228	140	Универсальный	Со склада	2466 руб. – +
G85522	228	140	Низ только НЗ	Со склада	2388 руб. – +

Артикул	Длина погружной части, мм	L между поплавками, мм	Логика работы	Срок поставки	Стоимость
G85517	128	42	Универсальный	Со склада	2330 руб. – +
G85519	128	42	Верх только НЗ	Снято с производства	1767 руб. – +
G85521	128	42	Низ только НЗ	Снято с производства	1767 руб. – +
G85523	128	42	Оба НЗ	Снято с производства	1767 руб. – +
G85518	228	140	Универсальный	Со склада	2466 руб. – +
G85520	228	140	Верх только НЗ	120 дней	2388 руб. – +
G85522	228	140	Низ только НЗ	Со склада	2388 руб. – +

Отзывы на этот товар пока отсутствуют.
