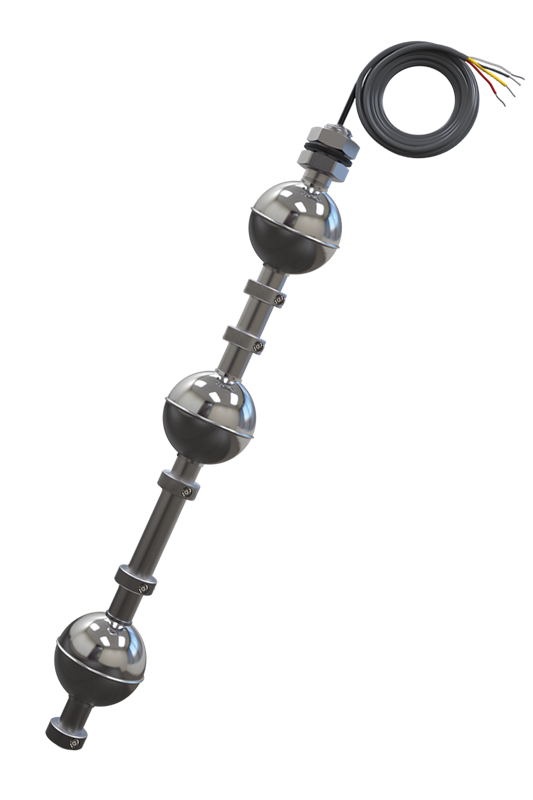

Поплавковый датчик уровня ОВЕН ПДУ-3.3

Прибор для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 3
Диаметр поплавка: 52 мм
Максимальная коммутируемая мощность: 30 Вт
Максимальное коммутируемое напряжение: 230 В
Рабочее давление: ≤ 2 МПа
Рабочая температура: −20…+105°С
Рабочее положение: вертикальное
Вид поплавка: шарообразный
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 5 502 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-3.3 – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ-3.3 применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ-3.3 применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня вязких жидкостей выпускаются датчики уровня с шарообразным поплавком ПДУ-3.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 метра до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ:

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ: Датчики ОВЕН ПДУ могут работать при температурах до +105°С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней*	3
Максимальная коммутируемая мощность	30 Вт
Максимальный коммутируемый ток	2 А
Максимальное коммутируемое напряжение	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное
Максимальная длина штока до нижнего уровня L	3000 мм
Нормальное состояние контактов датчика
Для ПДУ-3.3	Нормально-разомкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м**

* – Зависит от исполнения.
** – Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

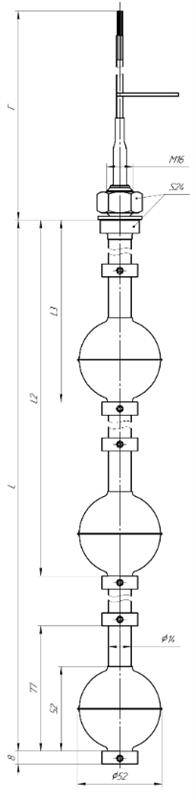

Габаритные размеры

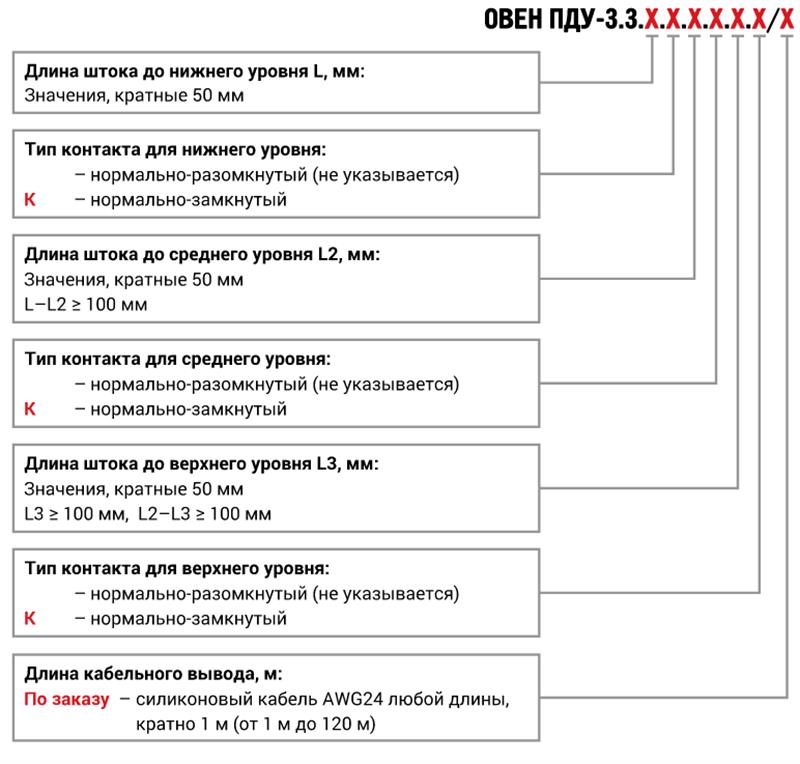

Обозначение при заказе:

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ
Внимание! Полная длина датчиков ПДУ-3.3 составляет (L + 85) мм.

Версия: 2021-10-27-ШАР

Артикул	Модель	Срок поставки	Стоимость
ПДУ-3.3.300.200.100/1 ПДУ-3.3.300.200.100/2 ПДУ-3.3.300.200.100/3 ПДУ-3.3.500.250.100/1 ПДУ-3.3.500.250.100/2 ПДУ-3.3.500.250.100/3

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
N68459	ПДУ-3.3.300.200.100/1	2...4 недели	5502 руб. – +
N68460	ПДУ-3.3.300.200.100/2	2...4 недели	5804 руб. – +
N68461	ПДУ-3.3.300.200.100/3	2...4 недели	6107 руб. – +
N68462	ПДУ-3.3.500.250.100/1	2...4 недели	5502 руб. – +
N68463	ПДУ-3.3.500.250.100/2	2...4 недели	5804 руб. – +
N68464	ПДУ-3.3.500.250.100/3	2...4 недели	6107 руб. – +
