Поплавковый датчик уровня ОВЕН ПДУ-2Н.2

Прибор для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 2
Присоединение: G1"-A, CLAMP
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 10 Вт
Максимальное коммутируемое напряжение: 180 В
Рабочее давление: ≤ 1 МПа
Рабочая температура: −40…+105°С
Рабочее положение: вертикальное (наружный монтаж)
Вид поплавка: цилиндрический
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 3 240 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-2Н.2 – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ-2Н.2 применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ-2Н.2 применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2Н.2.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 метра до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ:

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ: Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней*	2
Максимальная коммутируемая мощность	10 Вт
Максимальный коммутируемый ток	0,5 А
Максимальное коммутируемое напряжение	180 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное (наружный монтаж)
Присоединение к процессу	Резьбовое G1"-A CLAMP C40
Максимальная длина штока до нижнего уровня L	2500 мм
Нормальное состояние контактов датчика
Для ПДУ-2.2	Нормально-разомкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м**

* – Зависит от исполнения.
** – Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

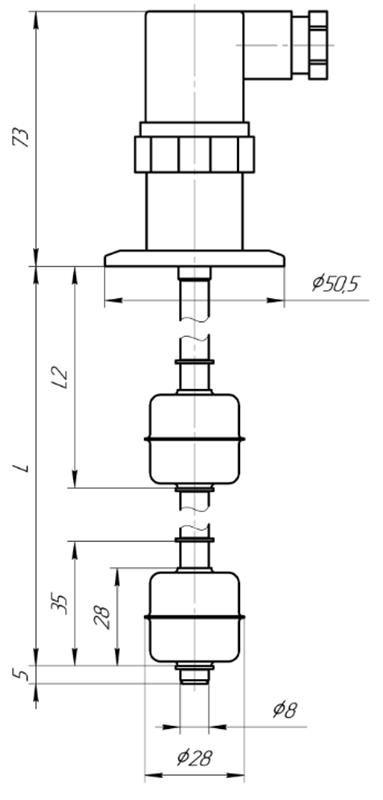

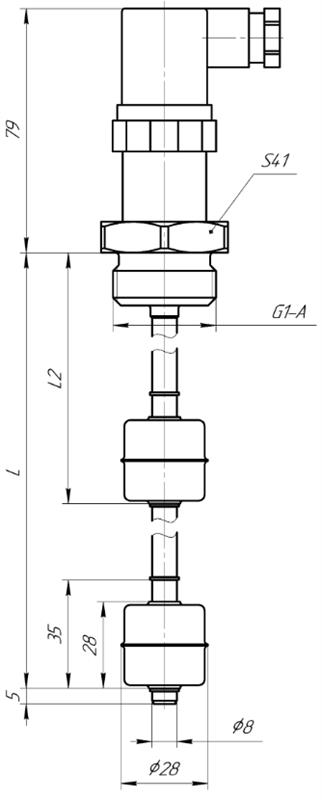

Габаритные размеры

ПДУ-2Н.2 (G1-A) ПДУ-2Н.2 (CL40)

Габаритные размеры
ПДУ-2Н.2 (G1-A)	ПДУ-2Н.2 (CL40)

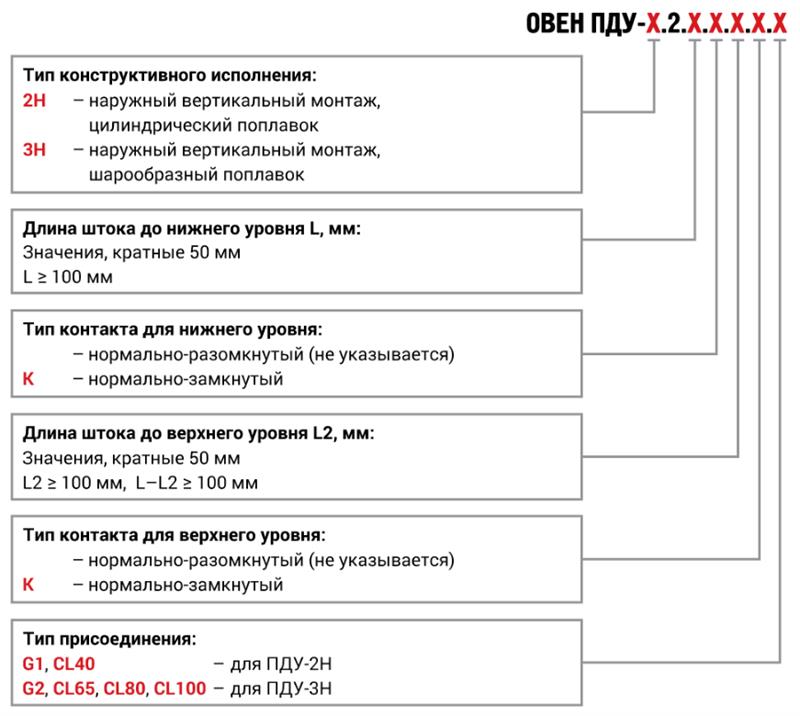

Обозначение при заказе:

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

Версия: 2021-10-28-ШАР

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Присоединение	Срок поставки	Стоимость
200 300 400 500	НО НЗ	100 200 300 400	НО НЗ	G1 CL40

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Присоединение	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Присоединение	Срок поставки	Стоимость
N67907	200	НО	100	НО	G1	2...4 недели	4185 руб. – +
N67908	300	НО	100	НО	G1	2...4 недели	3240 руб. – +
N67909	400	НО	100	НО	G1	2...4 недели	3240 руб. – +
N67910	500	НО	100	НО	G1	2...4 недели	3240 руб. – +
N67911	200	НЗ	100	НО	G1	2...4 недели	3240 руб. – +
N67912	300	НЗ	100	НО	G1	2...4 недели	3240 руб. – +
N67913	400	НЗ	100	НО	G1	2...4 недели	3240 руб. – +
N67914	500	НЗ	100	НО	G1	2...4 недели	3240 руб. – +
N67915	300	НО	200	НО	G1	2...4 недели	3240 руб. – +
N67916	400	НО	200	НО	G1	2...4 недели	3240 руб. – +
N67917	500	НО	200	НО	G1	2...4 недели	3240 руб. – +
N67918	300	НЗ	200	НО	G1	2...4 недели	3240 руб. – +
N67919	400	НЗ	200	НО	G1	2...4 недели	3240 руб. – +
N67920	500	НЗ	200	НО	G1	2...4 недели	3240 руб. – +
N67921	400	НО	300	НО	G1	2...4 недели	3240 руб. – +
N67922	500	НО	300	НО	G1	2...4 недели	3240 руб. – +
N67923	400	НЗ	300	НО	G1	2...4 недели	3240 руб. – +
N67924	500	НЗ	300	НО	G1	2...4 недели	3240 руб. – +
N67925	500	НО	400	НО	G1	2...4 недели	3240 руб. – +
N67926	500	НЗ	400	НО	G1	2...4 недели	3240 руб. – +
N67927	200	НО	100	НЗ	G1	2...4 недели	3240 руб. – +
N67928	300	НО	100	НЗ	G1	2...4 недели	3240 руб. – +
N67929	400	НО	100	НЗ	G1	2...4 недели	3240 руб. – +
N67930	500	НО	100	НЗ	G1	2...4 недели	3240 руб. – +
N67931	200	НЗ	100	НЗ	G1	2...4 недели	3240 руб. – +
N67932	300	НЗ	100	НЗ	G1	2...4 недели	3240 руб. – +
N67933	400	НЗ	100	НЗ	G1	2...4 недели	3240 руб. – +
N67934	500	НЗ	100	НЗ	G1	2...4 недели	3240 руб. – +
N67935	300	НО	200	НЗ	G1	2...4 недели	3240 руб. – +
N67936	400	НО	200	НЗ	G1	2...4 недели	3240 руб. – +
N67937	500	НО	200	НЗ	G1	2...4 недели	3240 руб. – +
N67938	300	НЗ	200	НЗ	G1	2...4 недели	3240 руб. – +
N67939	400	НЗ	200	НЗ	G1	2...4 недели	3240 руб. – +
N67940	500	НЗ	200	НЗ	G1	2...4 недели	3240 руб. – +
N67941	400	НО	300	НЗ	G1	2...4 недели	3240 руб. – +
N67942	500	НО	300	НЗ	G1	2...4 недели	3240 руб. – +
N67943	400	НЗ	300	НЗ	G1	2...4 недели	3240 руб. – +
N67944	500	НЗ	300	НЗ	G1	2...4 недели	3240 руб. – +
N67945	500	НО	400	НЗ	G1	2...4 недели	3240 руб. – +
N67946	500	НЗ	400	НЗ	G1	2...4 недели	3240 руб. – +
N67947	200	НО	100	НО	CL40	2...4 недели	3715 руб. – +
N67948	300	НО	100	НО	CL40	2...4 недели	3715 руб. – +
N67949	400	НО	100	НО	CL40	2...4 недели	3715 руб. – +
N67950	500	НО	100	НО	CL40	2...4 недели	3715 руб. – +
N67951	200	НЗ	100	НО	CL40	2...4 недели	3715 руб. – +
N67952	300	НЗ	100	НО	CL40	2...4 недели	3715 руб. – +
N67953	400	НЗ	100	НО	CL40	2...4 недели	3715 руб. – +
N67954	500	НЗ	100	НО	CL40	2...4 недели	3715 руб. – +
N67955	300	НО	200	НО	CL40	2...4 недели	3715 руб. – +
N67956	400	НО	200	НО	CL40	2...4 недели	3715 руб. – +
N67957	500	НО	200	НО	CL40	2...4 недели	3715 руб. – +
N67958	300	НЗ	200	НО	CL40	2...4 недели	3715 руб. – +
N67959	400	НЗ	200	НО	CL40	2...4 недели	3715 руб. – +
N67960	500	НЗ	200	НО	CL40	2...4 недели	3715 руб. – +
N67961	400	НО	300	НО	CL40	2...4 недели	3715 руб. – +
N67962	500	НО	300	НО	CL40	2...4 недели	3715 руб. – +
N67963	400	НЗ	300	НО	CL40	2...4 недели	3715 руб. – +
N67964	500	НЗ	300	НО	CL40	2...4 недели	3715 руб. – +
N67965	500	НО	400	НО	CL40	2...4 недели	3715 руб. – +
N67966	500	НЗ	400	НО	CL40	2...4 недели	3715 руб. – +
N67967	200	НО	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67968	300	НО	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67969	400	НО	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67970	500	НО	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67971	200	НЗ	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67972	300	НЗ	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67973	400	НЗ	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67974	500	НЗ	100	НЗ	CL40	2...4 недели	3715 руб. – +
N67975	300	НО	200	НЗ	CL40	2...4 недели	3715 руб. – +
N67976	400	НО	200	НЗ	CL40	2...4 недели	3715 руб. – +
N67977	500	НО	200	НЗ	CL40	2...4 недели	3715 руб. – +
N67978	300	НЗ	200	НЗ	CL40	2...4 недели	3715 руб. – +
N67979	400	НЗ	200	НЗ	CL40	2...4 недели	3715 руб. – +
N67980	500	НЗ	200	НЗ	CL40	2...4 недели	3715 руб. – +
N67981	400	НО	300	НЗ	CL40	2...4 недели	3715 руб. – +
N67982	500	НО	300	НЗ	CL40	2...4 недели	3715 руб. – +
N67983	400	НЗ	300	НЗ	CL40	2...4 недели	3715 руб. – +
N67984	500	НЗ	300	НЗ	CL40	2...4 недели	3715 руб. – +
N67985	500	НО	400	НЗ	CL40	2...4 недели	3715 руб. – +
N67986	500	НЗ	400	НЗ	CL40	2...4 недели	3715 руб. – +
